第3章 单代号1
3.4.1 单代号网络图的绘制
3.4.1.1 单代号网络图的组成

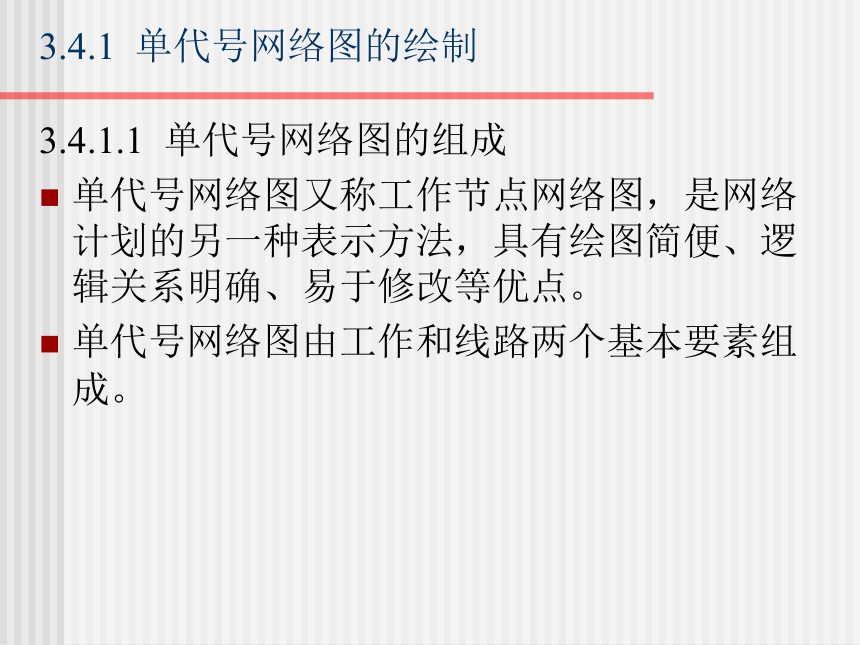

单代号网络图又称工作节点网络图，是网络计划的另一种表示方法，具有绘图简便、逻辑关系明确、易于修改等优点。
单代号网络图由工作和线路两个基本要素组成。
3.4.1 单代号网络图的绘制

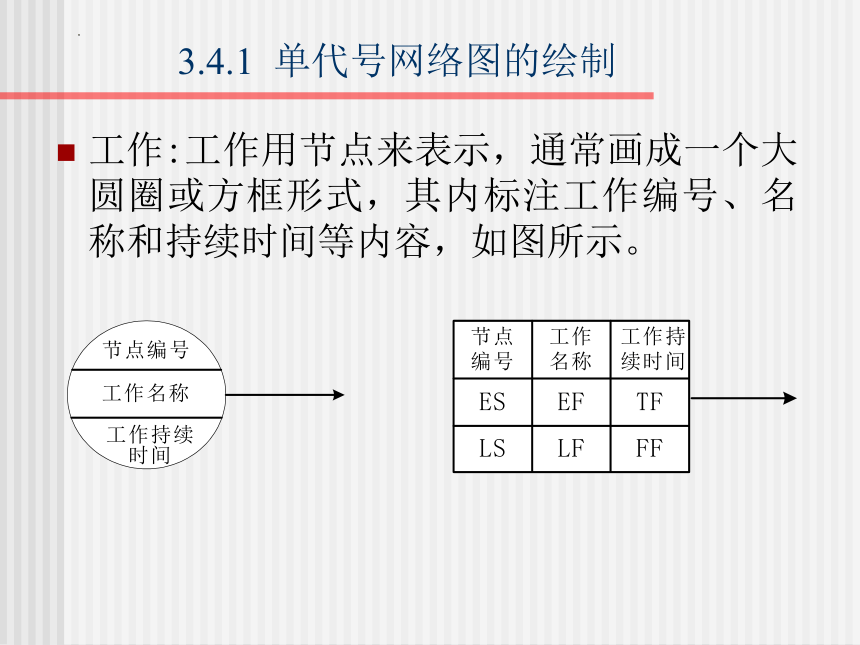

工作:工作用节点来表示，通常画成一个大圆圈或方框形式，其内标注工作编号、名称和持续时间等内容，如图所示。
3.4.1 单代号网络图的绘制

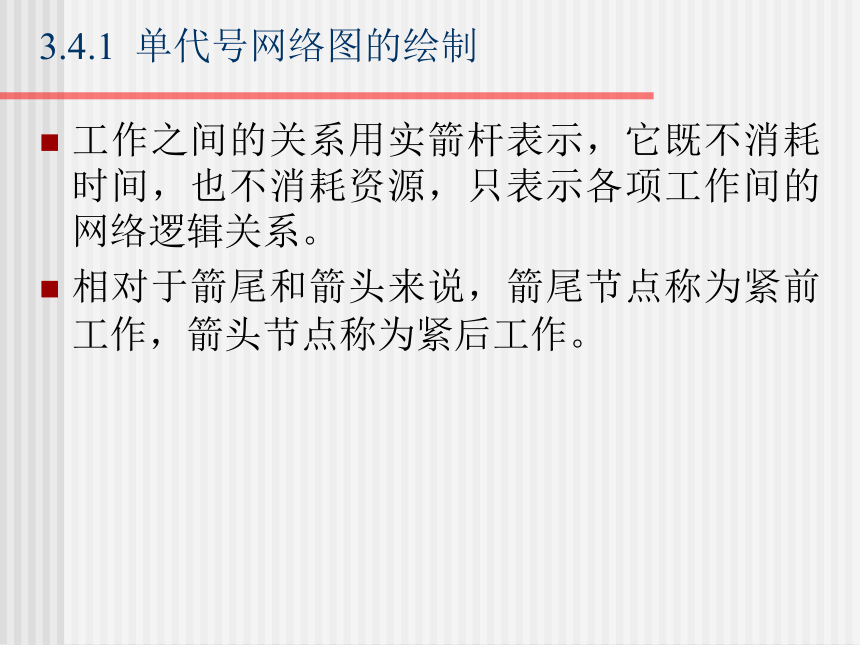

工作之间的关系用实箭杆表示，它既不消耗时间，也不消耗资源，只表示各项工作间的网络逻辑关系。
相对于箭尾和箭头来说，箭尾节点称为紧前工作，箭头节点称为紧后工作。
3.4.1 单代号网络图的绘制

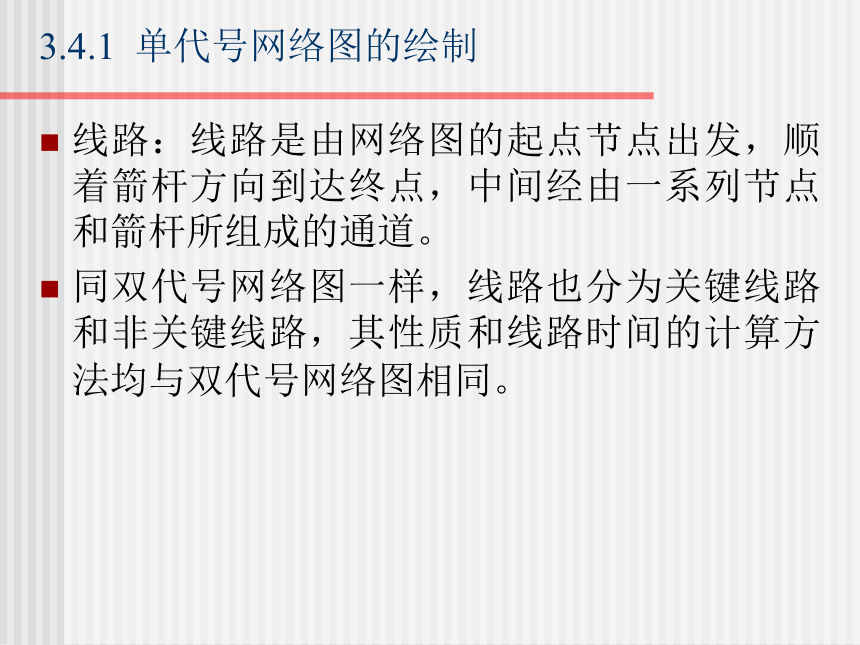

线路：线路是由网络图的起点节点出发，顺着箭杆方向到达终点，中间经由一系列节点和箭杆所组成的通道。
同双代号网络图一样，线路也分为关键线路和非关键线路，其性质和线路时间的计算方法均与双代号网络图相同。
3.4.1 单代号网络图的绘制
3.4.1.2 单代号网络图的绘制
基本逻辑关系：

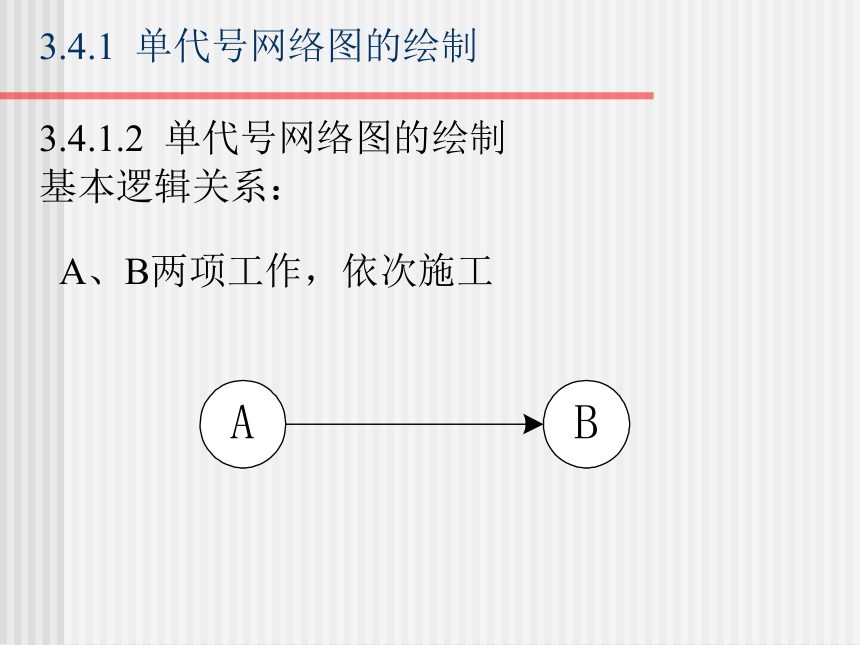

A、B两项工作，依次施工
3.4.1 单代号网络图的绘制
A、B、C三项工作，同时开始工作
3.4.1 单代号网络图的绘制
A、B、C三项工作，同时结束工作
3.4.1 单代号网络图的绘制
A、B、C三项工作，A完成后，B、C才能开始
3.4.1 单代号网络图的绘制
A、B、C三项工作，C只能在A、B完成后才能开始
3.4.1 单代号网络图的绘制
A、B、C、D四项工作，A完成后，C才能开始，A、B完成后，D才能开始
3.4.1 单代号网络图的绘制
A、B、C、D四项工作，只有A、B完成后，C、D才能开始工作
3.4.1 单代号网络图的绘制
A、B、C、D、E五项工作，A、B完成后，C才能开始，B、D完成后，E才能开始
3.4.1 单代号网络图的绘制
A、B、C、D、E五项工作，A、B、C完成后，D才能开始工作，B、C完成后，E才能开始工作
3.4.1 单代号网络图的绘制
A、B两项工作，分成三个施工段，进行平行搭接流水施工
3.4.1 单代号网络图的绘制
在双代号网络图中所说明的绘图规则，对单代号网络图原则上都适用
单代号网络图中有多项开始和多项结束工作时，应在网络图的两端分别设置一项虚工作，作为网络图的起点节点和终点节点其它再无任何虚工作
