双代号网络计划时间参数计算1.
3.3 双代号网络计划时间参数计算
3.3.1 概述
时间参数计算的内容主要包括：工作持续时间；节点最早时间和最迟时间；工作最早开始时间和最早完成时间、最迟开始时间和最迟完成时间；工作的总时差、自由时差、相关时差和独立时差。
时间参数计算的方法有很多种，如分析计算法、图上计算法、矩阵法、表上计算法和电算法等
3.3 双代号网络计划时间参数计算
3.3.2 分析计算法
3.3.2.1 工作持续时间的计算

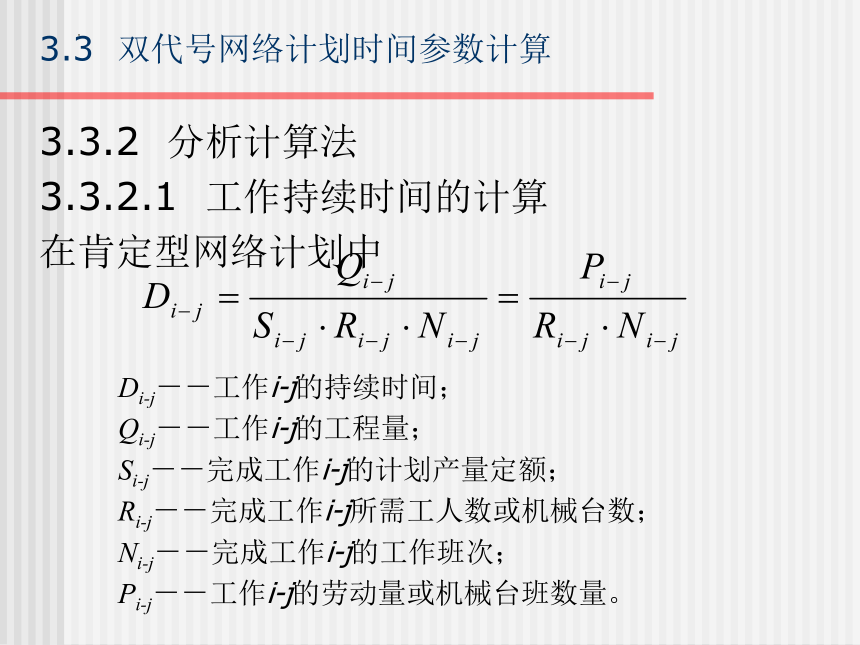

在肯定型网络计划中
Di-j－－工作i-j的持续时间；
Qi-j－－工作i-j的工程量；
Si-j－－完成工作i-j的计划产量定额；
Ri-j－－完成工作i-j所需工人数或机械台数；
Ni-j－－完成工作i-j的工作班次；
Pi-j－－工作i-j的劳动量或机械台班数量。
3.3 双代号网络计划时间参数计算

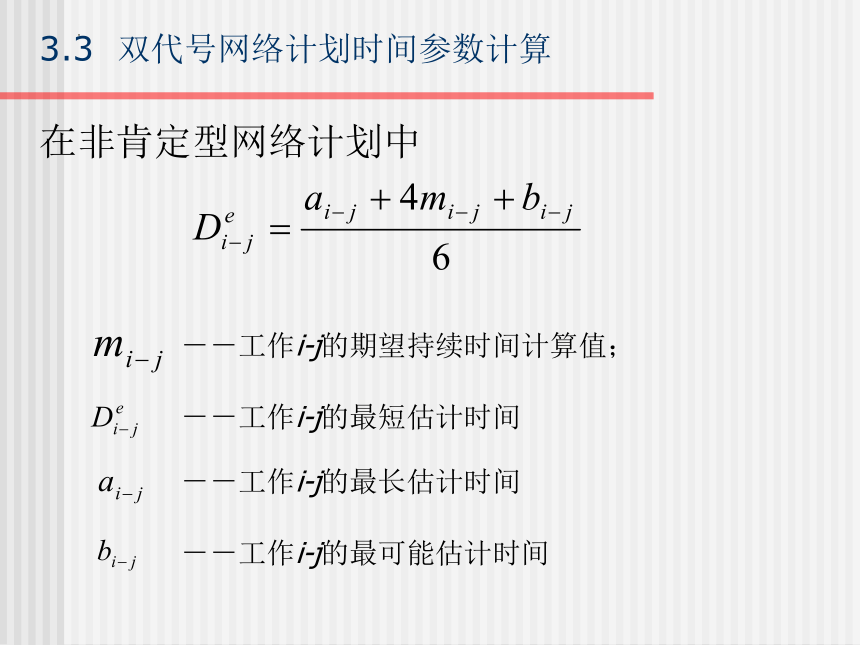

在非肯定型网络计划中
－－工作i-j的期望持续时间计算值；
－－工作i-j的最短估计时间
－－工作i-j的最长估计时间
－－工作i-j的最可能估计时间
3.3 双代号网络计划时间参数计算

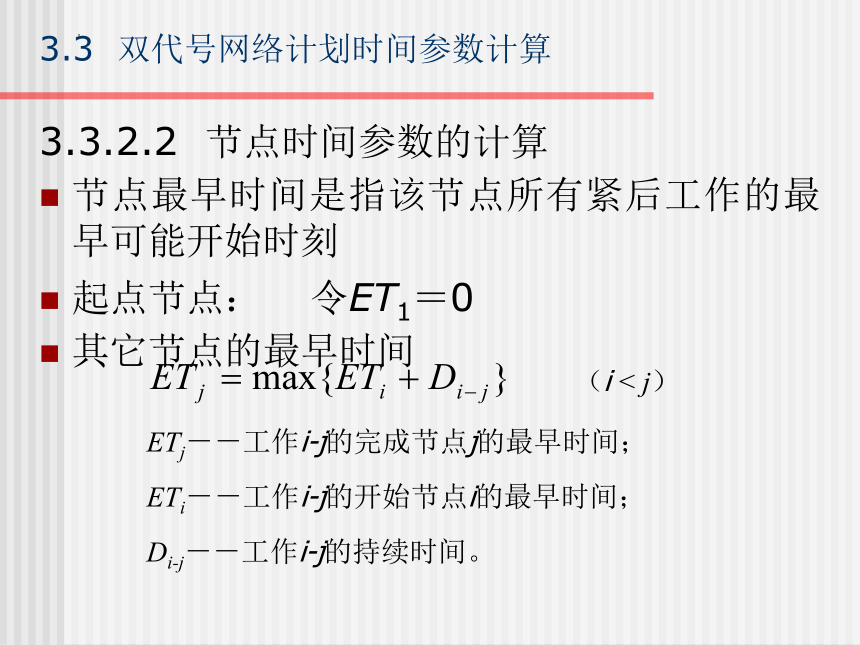

3.3.2.2 节点时间参数的计算
节点最早时间是指该节点所有紧后工作的最早可能开始时刻
起点节点： 令ET1＝0
其它节点的最早时间
（i < j）
ETj－－工作i-j的完成节点j的最早时间；
ETi－－工作i-j的开始节点i的最早时间；
Di-j－－工作i-j的持续时间。
3.3 双代号网络计划时间参数计算

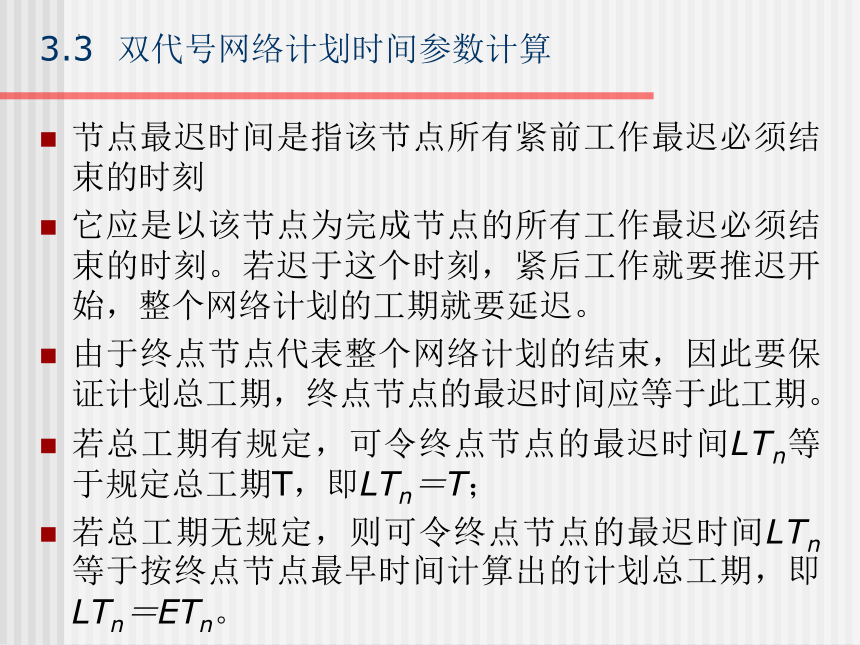

节点最迟时间是指该节点所有紧前工作最迟必须结束的时刻
它应是以该节点为完成节点的所有工作最迟必须结束的时刻。若迟于这个时刻，紧后工作就要推迟开始，整个网络计划的工期就要延迟。
由于终点节点代表整个网络计划的结束，因此要保证计划总工期，终点节点的最迟时间应等于此工期。
若总工期有规定，可令终点节点的最迟时间LTn等于规定总工期T，即LTn＝T；
若总工期无规定，则可令终点节点的最迟时间LTn等于按终点节点最早时间计算出的计划总工期，即LTn＝ETn。
3.3 双代号网络计划时间参数计算

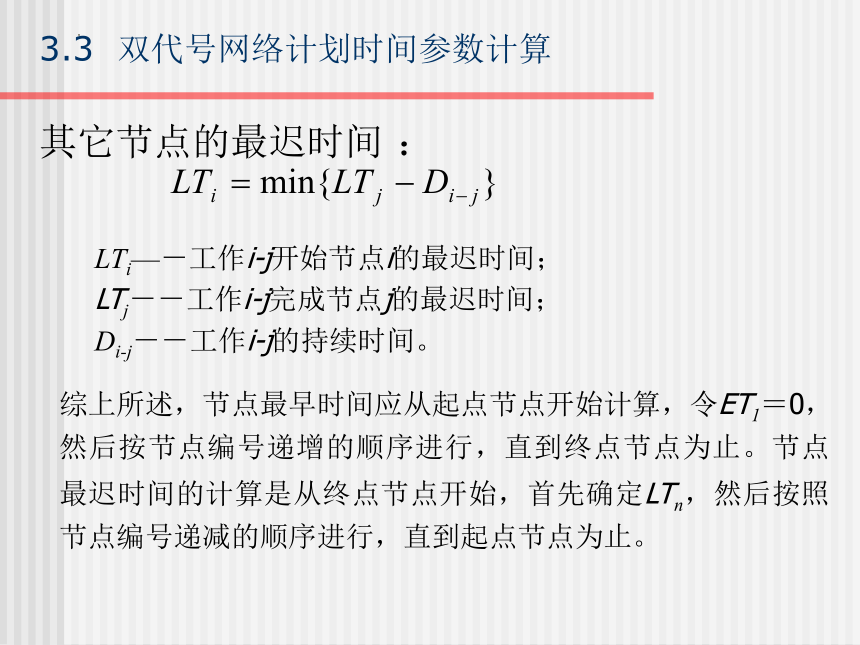

其它节点的最迟时间 ：
LTi—－工作i-j开始节点i的最迟时间；
LTj－－工作i-j完成节点j的最迟时间；
Di-j－－工作i-j的持续时间。
综上所述，节点最早时间应从起点节点开始计算，令ET1＝0，然后按节点编号递增的顺序进行，直到终点节点为止。节点最迟时间的计算是从终点节点开始，首先确定LTn，然后按照节点编号递减的顺序进行，直到起点节点为止。
3.3 双代号网络计划时间参数计算

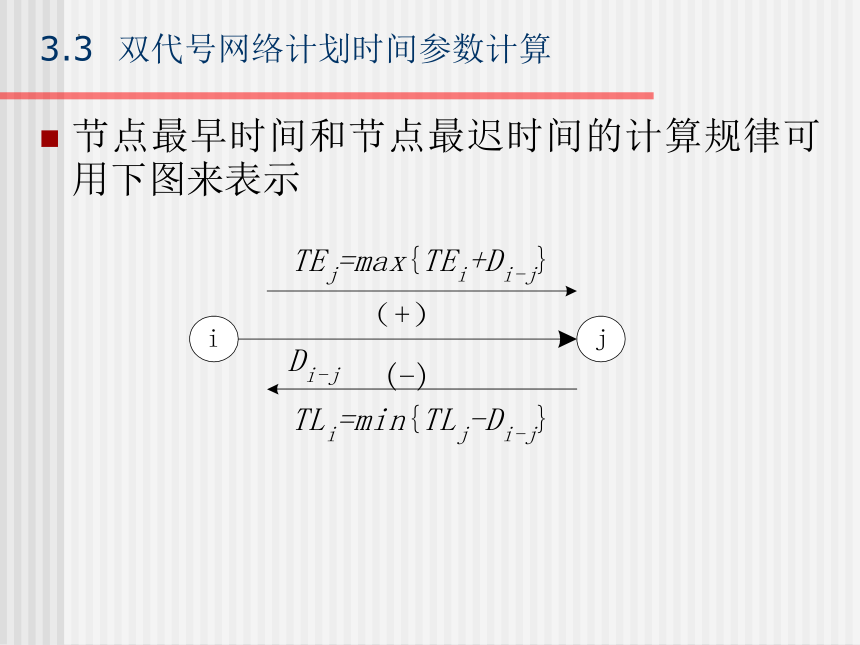

节点最早时间和节点最迟时间的计算规律可用下图来表示
3.3 双代号网络计划时间参数计算

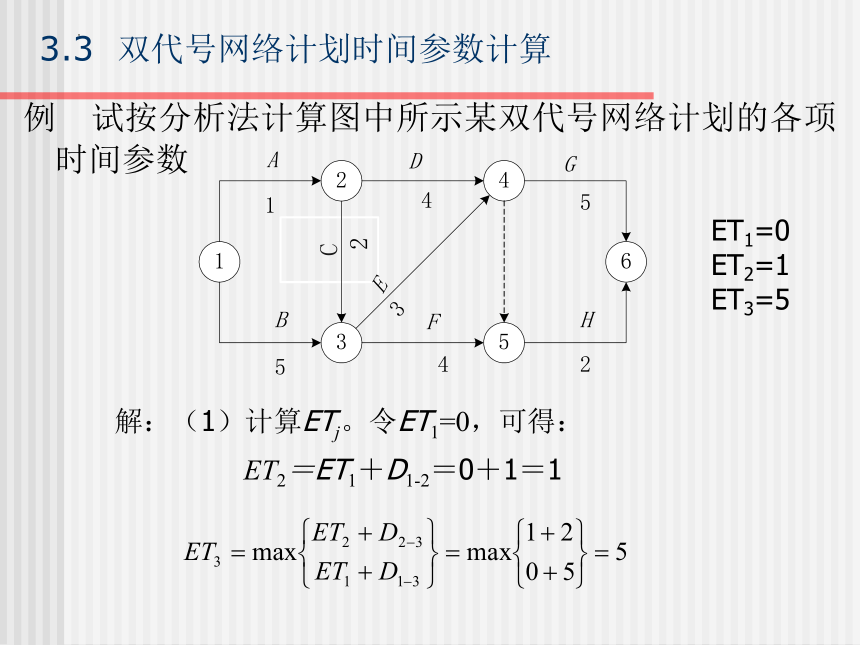

例　试按分析法计算图中所示某双代号网络计划的各项时间参数
　解：（1）计算ETj。令ET1=0，可得：
ET2＝ET1＋D1-2＝0＋1＝1
ET1=0
ET2=1
ET3=5
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
ET1=0
ET2=1
ET3=5
ET4=8
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
ET1=0
ET2=1
ET3=5
ET4=8
ET5=9
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
ET！=0
ET2=1
ET3=5
ET4=8
ET5=9
ET6=13
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
计算LTi，令LT6＝ET6＝13
LT6=13
LT5=11
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
LT6=13
LT5=11
LT4=8
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
LT6=13
LT5=11
LT4=8
LT3=5
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
LT6=13
LT5=11
LT4=8
LT3=5
LT2=3
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
LT6=13
LT5=11
LT4=8
LT3=5
LT2=3
LT1=0
3.3 双代号网络计划时间参数计算
例　试按分析法计算图中所示某双代号网络计划的各项时间参数
ET1=0
ET2=1
ET3=5
ET4=8
ET5=9
ET6=13
LT1＝0
LT2=3
LT3=5
LT4=8
LT5=11
LT6=13
确定关键线路的第二个方法：通过计算节点时间参数来确定。若工作i-j的开始节点时间ETi=LTi，完成节点时间ETj=LTj，且ETj-LTi=Di-j时，则该项工作为关键工作，所组成的线路为关键线路。
3.3 双代号网络计划时间参数计算
练习：
试按分析法计算图中所示某双代号网络计划的各项时间参数
ET1=0 ET2=3 ET3=7 ET4=6 ET5=7
ET6=12 ET7=13 ET8=12 ET9=19 ET10=23
LT1=0 LT2=3 LT3=7 LT4=7 LT5=7
LT6=12 LT7=13 LT8=12 LT9=19 LT10=23
