第3章网络计划技术基础2
汇报人姓名
3.2 双代号网络图的绘制
3.2.1.3 线路
网络图中从节点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点所经过的通路，称为线路。
3.2 双代号网络图的绘制

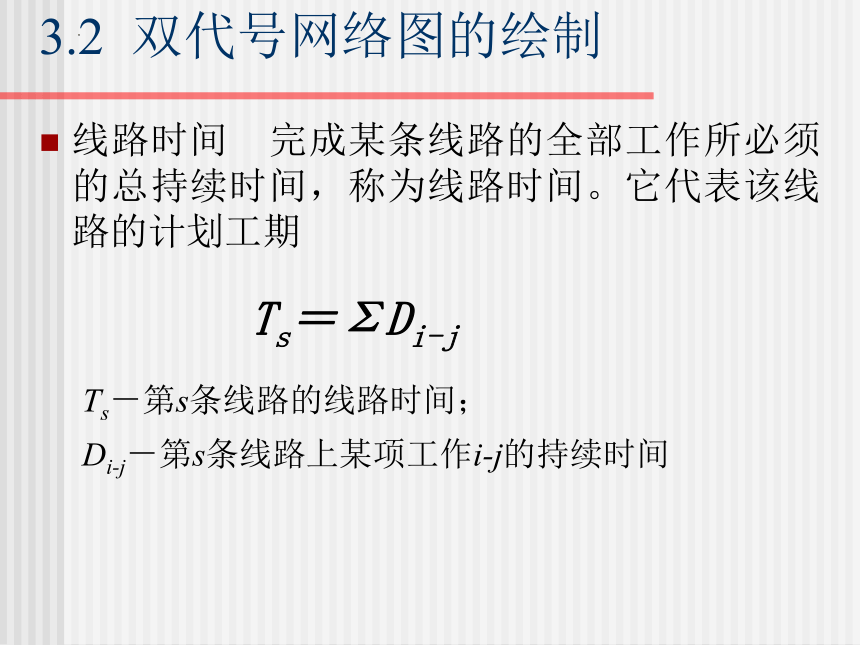

线路时间　完成某条线路的全部工作所必须的总持续时间，称为线路时间。它代表该线路的计划工期
　　　　　Ts＝ΣDi-j
Ts－第s条线路的线路时间；
Di-j－第s条线路上某项工作i-j的持续时间
3.2 双代号网络图的绘制
关键线路
线路时间最长的线路称为关键线路，
非关键线路
除关键线路以外的其余线路称为非关键线路
3.2 双代号网络图的绘制

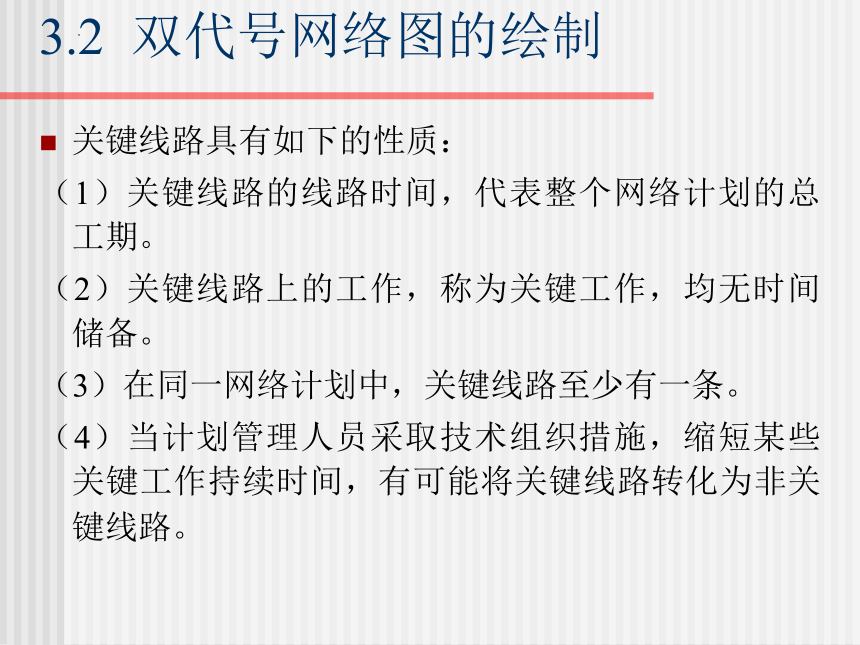

关键线路具有如下的性质：
（1）关键线路的线路时间，代表整个网络计划的总工期。
（2）关键线路上的工作，称为关键工作，均无时间储备。
（3）在同一网络计划中，关键线路至少有一条。
（4）当计划管理人员采取技术组织措施，缩短某些关键工作持续时间，有可能将关键线路转化为非关键线路。
3.2 双代号网络图的绘制

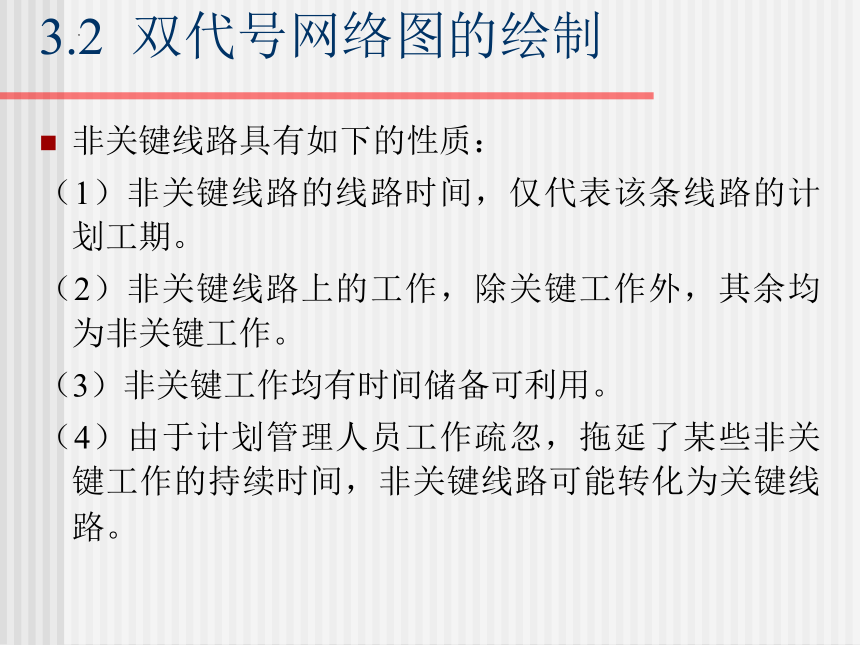

非关键线路具有如下的性质：
（1）非关键线路的线路时间，仅代表该条线路的计划工期。
（2）非关键线路上的工作，除关键工作外，其余均为非关键工作。
（3）非关键工作均有时间储备可利用。
（4）由于计划管理人员工作疏忽，拖延了某些非关键工作的持续时间，非关键线路可能转化为关键线路。
3.2 双代号网络图的绘制

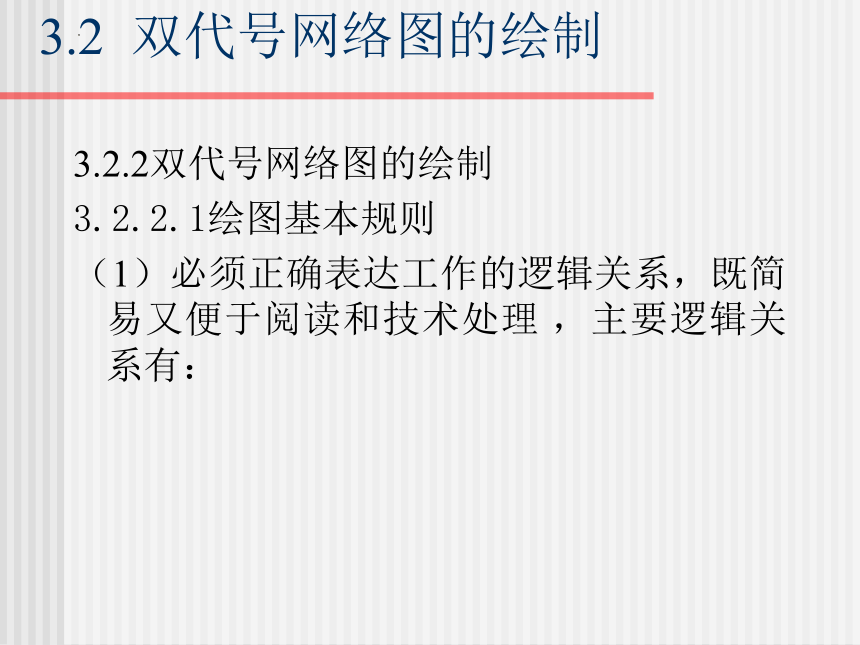

3.2.2双代号网络图的绘制
3.2.2.1绘图基本规则
（1）必须正确表达工作的逻辑关系，既简易又便于阅读和技术处理 ，主要逻辑关系有：
3.2 双代号网络图的绘制

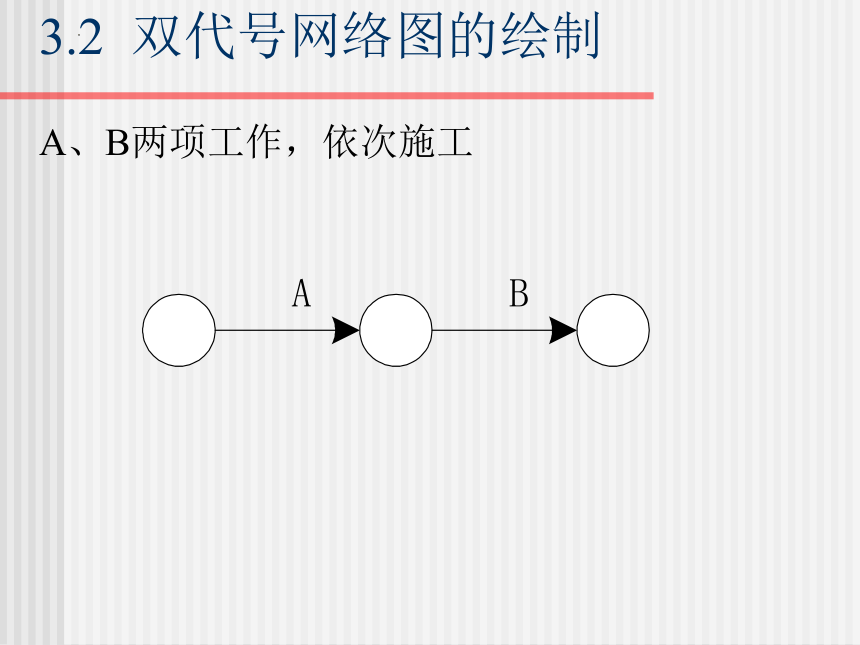

A、B两项工作，依次施工
3.2 双代号网络图的绘制

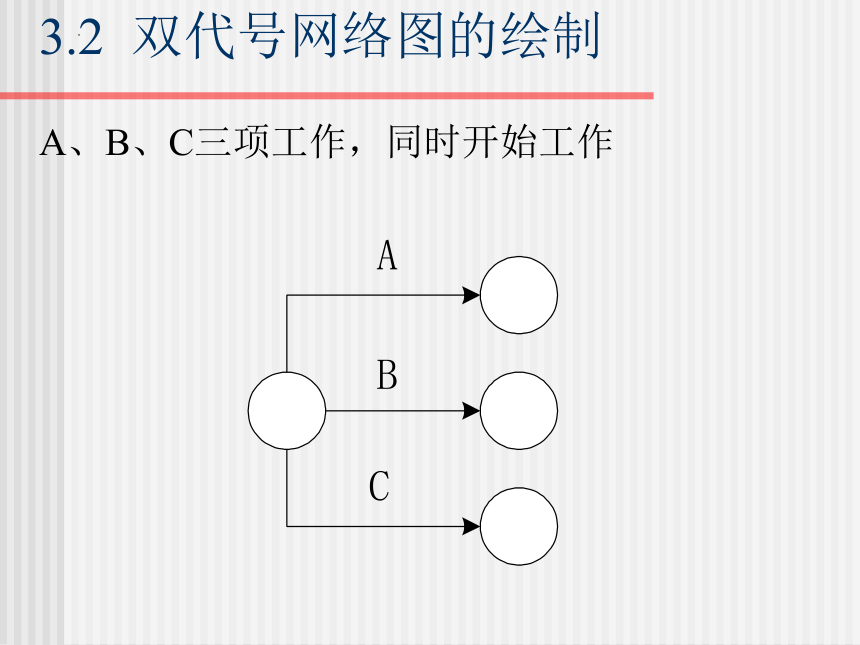

A、B、C三项工作，同时开始工作
3.2 双代号网络图的绘制
A、B、C三项工作，同时结束工作
3.2 双代号网络图的绘制
A、B、C三项工作，A完成后，B、C才能开始
3.2 双代号网络图的绘制
A、B、C三项工作，C只能在A、B完成后才能开始
3.2 双代号网络图的绘制
A、B、C、D四项工作，A完成后，C才能开始，A、B完成后，D才能开始
3.2 双代号网络图的绘制
A、B、C、D四项工作，只有A、B完成后，C、D才能开始工作
3.2 双代号网络图的绘制
A、B、C、D、E五项工作，A、B完成后，C才能开始，B、D完成后，E才能开始
3.2 双代号网络图的绘制
A、B、C、D、E五项工作，A、B、C完成后，D才能开始工作，B、C完成后，E才能开始工作
3.2 双代号网络图的绘制
A、B两项工作，分成三个施工段，进行平行搭接流水施工
3.2 双代号网络图的绘制
（2）网络图必须具有能够表明基本信息的明确标识，数字或字母均可
3.2 双代号网络图的绘制
（3）工作或节点的字母代号或数字编号，在同一项任务的网络图中，不允许重复使用，或者说，网络图中不允许出现编号相同的不同工作
3.2 双代号网络图的绘制
（4）在同一网络图中，只允许有一个起点节点和一个终点节点
3.2 双代号网络图的绘制
（5）在肯定型网络计划的网络图中，不允许出现封闭循环回路。
3.2 双代号网络图的绘制
（6）网络图的主方向是从起点节点到终点节点的方向，在绘制网络图时应优先选择由左至右的水平走向
3.2 双代号网络图的绘制
（7）代表工作的箭线，其首尾必须都有节点，即网络图中不允许出现没有开始节点的工作或没有完成节点的工作。
3.2 双代号网络图的绘制
（8）绘制网络图时，应尽量避免箭线的交叉。
3.2 双代号网络图的绘制
（9）网络图应力求减去不必要的虚工作，
