第3章网络计划技术基础3
汇报人姓名
3.2 双代号网络图的绘制

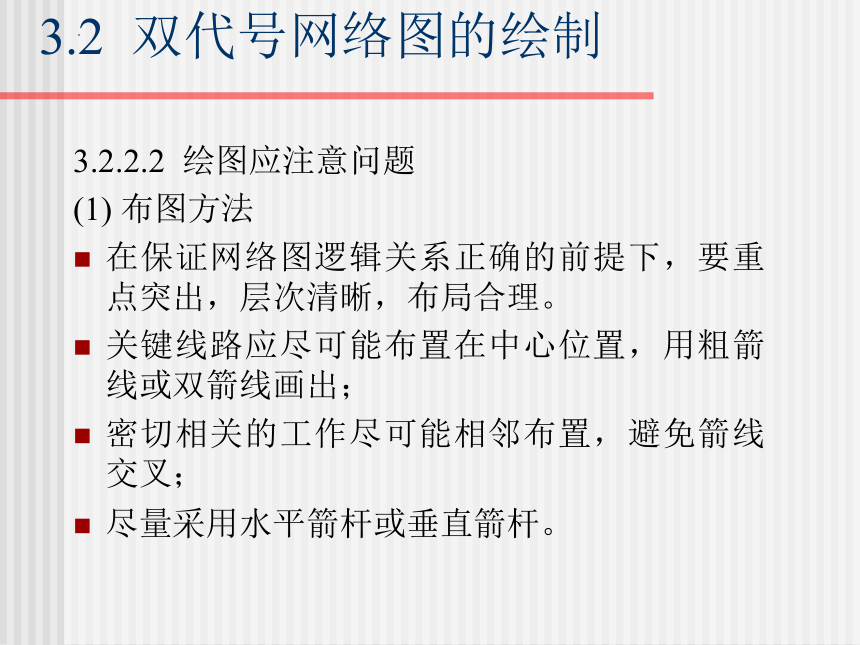

3.2.2.2 绘图应注意问题
(1) 布图方法　
在保证网络图逻辑关系正确的前提下，要重点突出，层次清晰，布局合理。
关键线路应尽可能布置在中心位置，用粗箭线或双箭线画出；
密切相关的工作尽可能相邻布置，避免箭线交叉；
尽量采用水平箭杆或垂直箭杆。
3.2 双代号网络图的绘制

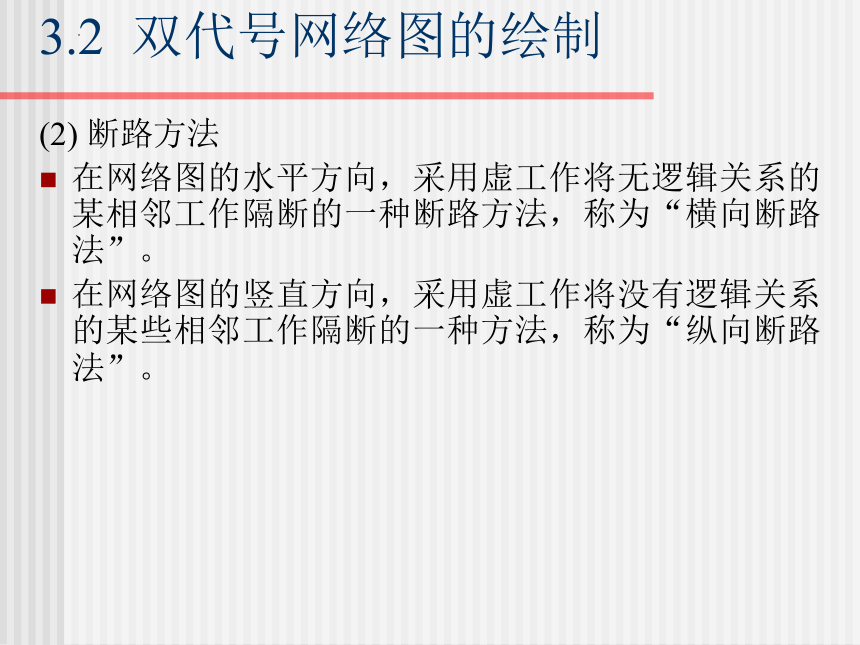

(2) 断路方法　
在网络图的水平方向，采用虚工作将无逻辑关系的某相邻工作隔断的一种断路方法，称为“横向断路法”。
在网络图的竖直方向，采用虚工作将没有逻辑关系的某些相邻工作隔断的一种方法，称为“纵向断路法”。
3.2 双代号网络图的绘制

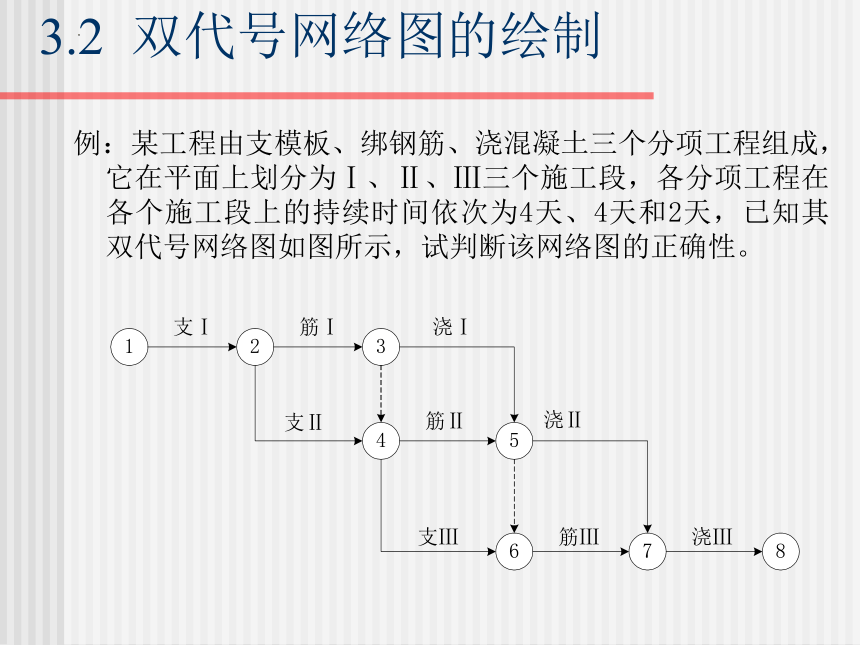

例：某工程由支模板、绑钢筋、浇混凝土三个分项工程组成，它在平面上划分为Ⅰ、Ⅱ、Ⅲ三个施工段，各分项工程在各个施工段上的持续时间依次为4天、4天和2天，已知其双代号网络图如图所示，试判断该网络图的正确性。
3.2 双代号网络图的绘制

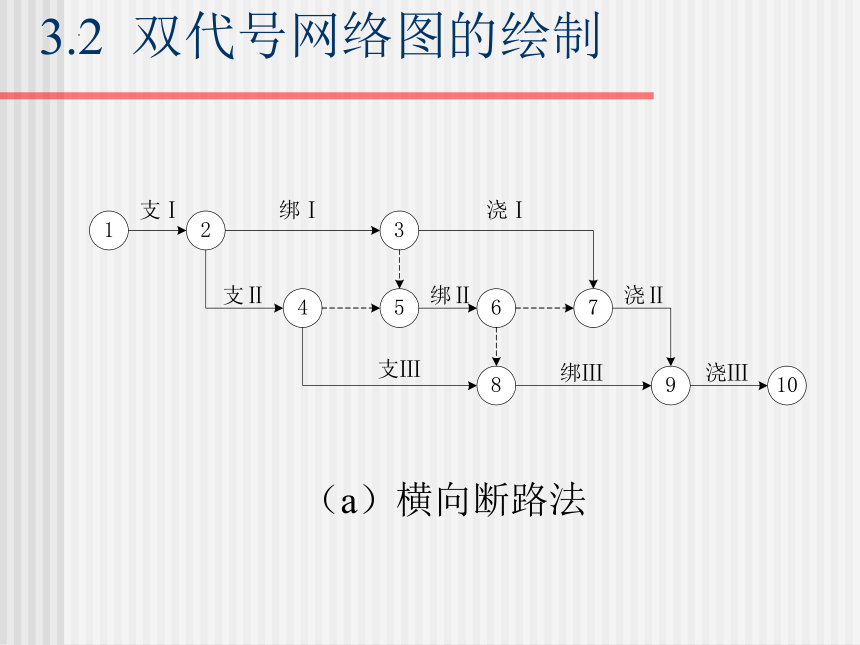

（a）横向断路法
3.2 双代号网络图的绘制

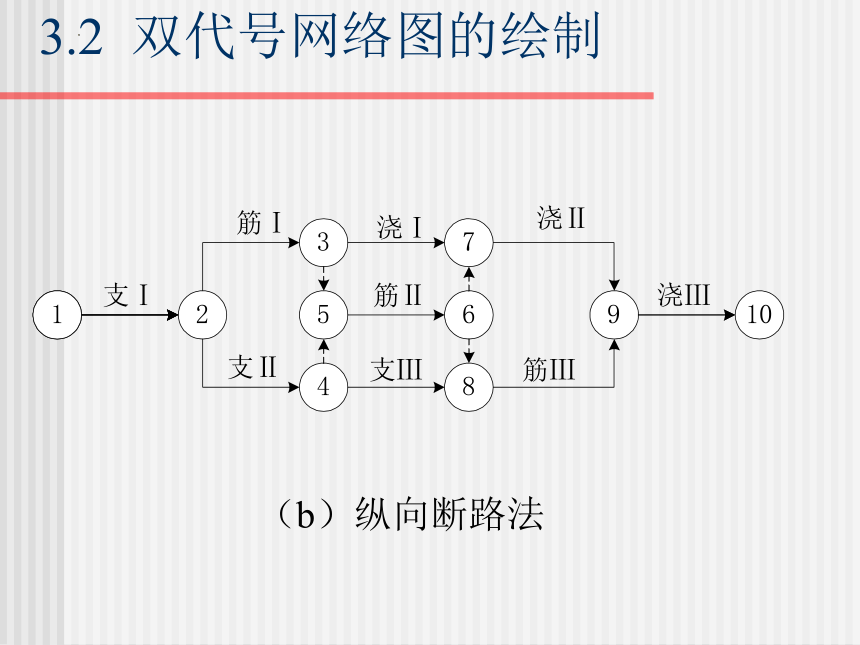

（b）纵向断路法
3.2 双代号网络图的绘制

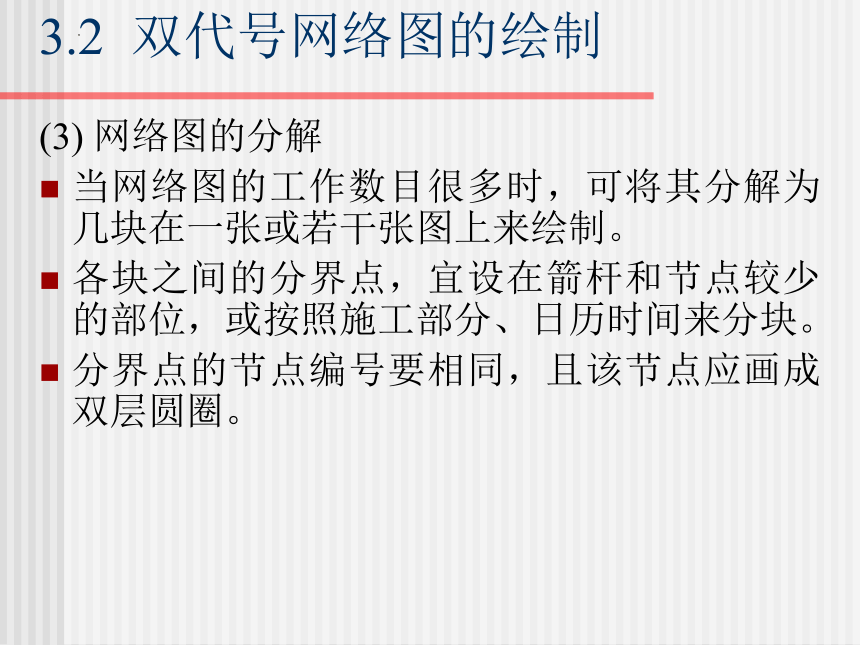

(3) 网络图的分解　
当网络图的工作数目很多时，可将其分解为几块在一张或若干张图上来绘制。
各块之间的分界点，宜设在箭杆和节点较少的部位，或按照施工部分、日历时间来分块。
分界点的节点编号要相同，且该节点应画成双层圆圈。
3.2 双代号网络图的绘制
3.2.2.3 网络图的绘制步骤
（1）按选定的网络图类型和已确定的排列方式，决定网络图的合理布局。
（2）从起始工作开始，自左至右依次绘制，只有当先行工作全部绘制完成后，才能绘制本工作，直到结束工作全部绘制完为止。
3.2 双代号网络图的绘制
3.2.2.3 网络图的绘制步骤
（3）检查工作和逻辑关系有无错漏并进行修正。
（4）按网络图绘图规则的要求完善网络图。
（5）按网络图的编号要求将节点编号。
3.2 双代号网络图的绘制
3.2.2.4 建筑安装工程施工进度网络计划的排列方法
（1）按工种排列法。
3.2 双代号网络图的绘制
（2）按施工段排列法
3.2 双代号网络图的绘制
（3）按施工层排列法
3.2 双代号网络图的绘制
（4）其他排列方法。
网络图的其他排列方法有：按施工或专业单位排列法、按栋号排列法、按分部工程排列法等。
3.2 双代号网络图的绘制
工作名称 紧前工作 紧后工作
A ----- C
B ----- DE
C A FG
D B FG
E B G
F CD ----
G CDE ----
习题1
3.2 双代号网络图的绘制
工作名称 紧前工作 紧后工作
A ----- DEF
B ----- EF
C ----- F
D A G
E AB GH
F ABC H
G DE -----
H EF -----
习题2
3.2 双代号网络图的绘制
工作名称 紧前 工作 紧后工作
A ----- EFD
B ----- GH
C ----- HI
D A H
E A GH
F A HI
G BE ----
H BCDEF ----
I CF ----
习题3
3.2 双代号网络图的绘制
工作名称 紧前工作 紧后工作
A QR ED
B R D
C Q E
D AB F
E AC F
F DE -------
P ------- QR
Q P AC
R P AB
习题4
