第5章
单位工程施工组织设计2
202X
第5章 单位工程施工组织设计

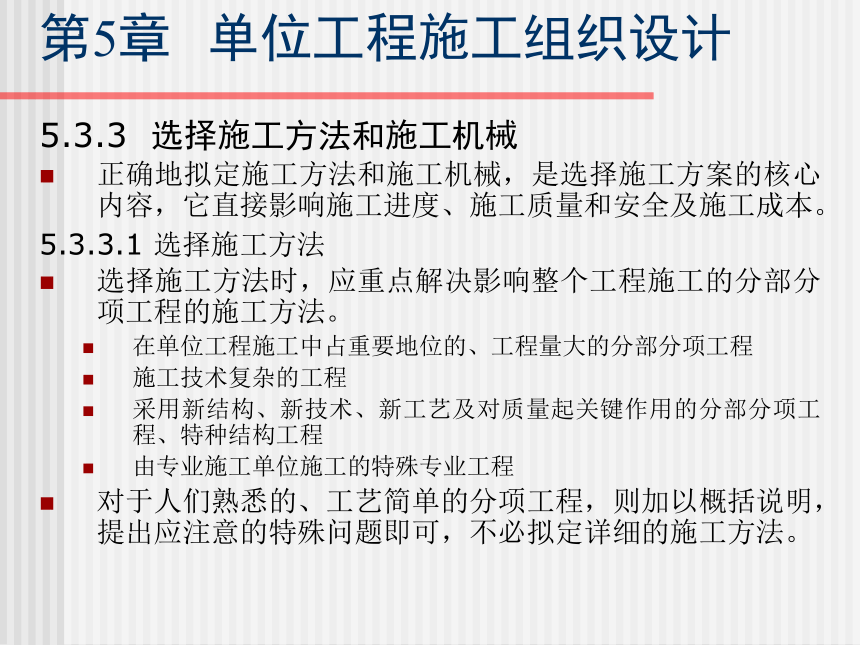

5.3.3 选择施工方法和施工机械
正确地拟定施工方法和施工机械，是选择施工方案的核心内容，它直接影响施工进度、施工质量和安全及施工成本。
5.3.3.1 选择施工方法
选择施工方法时，应重点解决影响整个工程施工的分部分项工程的施工方法。
在单位工程施工中占重要地位的、工程量大的分部分项工程
施工技术复杂的工程
采用新结构、新技术、新工艺及对质量起关键作用的分部分项工程、特种结构工程
由专业施工单位施工的特殊专业工程
对于人们熟悉的、工艺简单的分项工程，则加以概括说明，提出应注意的特殊问题即可，不必拟定详细的施工方法。
第5章 单位工程施工组织设计
1 土石方工程
1）计算土方工程量，确定开挖或爆破方法，选择相应的施工机械。
当采用人工开挖时应按工期要求确定劳动力数量，并确定如何分区分段施工。
当采用机械开挖时应选择机械挖土的方式，确定挖土机型号、数量和行走线路，以充分利用机械能力，达到最高的挖土效率。
2）地形复杂的地区进行平整场地时，确定土石方调配方案。当基坑较深时，应根据土壤类别确定边坡放坡坡度，土壁支护方法，确保安全施工。
3）基坑深度低于地下水位时，选择排除地面、降低地下水位的方法，确定降低地下水所需设备。
4）当基坑较深时，应根据土壤类别确定边坡放坡坡度，土壁支护方法，确保安全施工。
第5章 单位工程施工组织设计

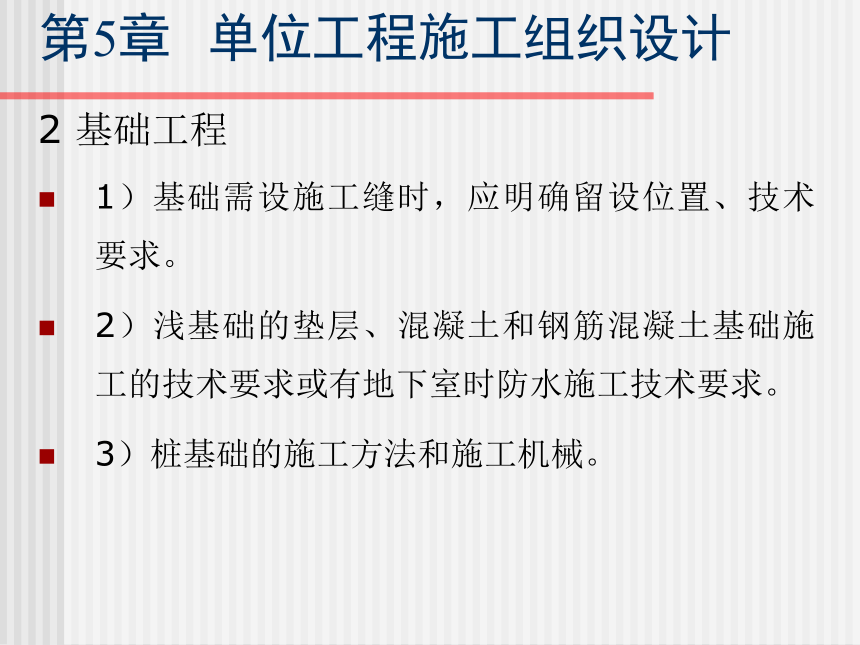

2 基础工程
1）基础需设施工缝时，应明确留设位置、技术要求。
2）浅基础的垫层、混凝土和钢筋混凝土基础施工的技术要求或有地下室时防水施工技术要求。
3）桩基础的施工方法和施工机械。
第5章 单位工程施工组织设计

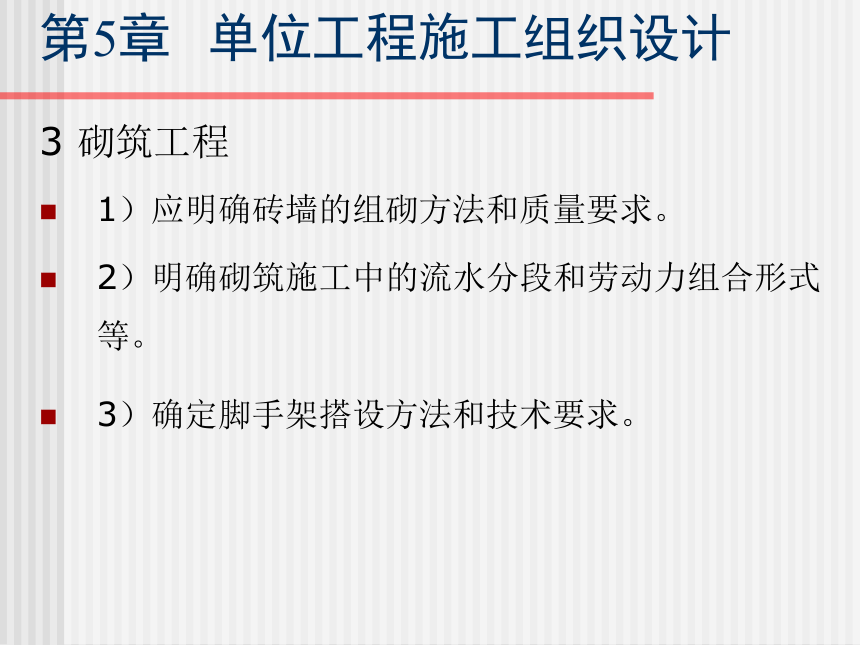

3 砌筑工程
1）应明确砖墙的组砌方法和质量要求。
2）明确砌筑施工中的流水分段和劳动力组合形式等。
3）确定脚手架搭设方法和技术要求。
第5章 单位工程施工组织设计

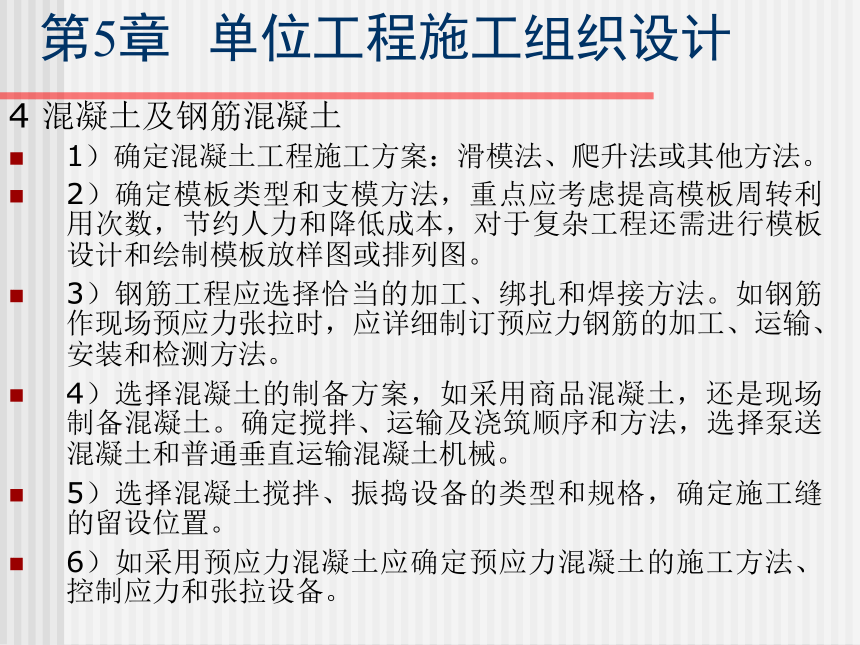

4 混凝土及钢筋混凝土
1）确定混凝土工程施工方案：滑模法、爬升法或其他方法。
2）确定模板类型和支模方法，重点应考虑提高模板周转利用次数，节约人力和降低成本，对于复杂工程还需进行模板设计和绘制模板放样图或排列图。
3）钢筋工程应选择恰当的加工、绑扎和焊接方法。如钢筋作现场预应力张拉时，应详细制订预应力钢筋的加工、运输、安装和检测方法。
4）选择混凝土的制备方案，如采用商品混凝土，还是现场制备混凝土。确定搅拌、运输及浇筑顺序和方法，选择泵送混凝土和普通垂直运输混凝土机械。
5）选择混凝土搅拌、振捣设备的类型和规格，确定施工缝的留设位置。
6）如采用预应力混凝土应确定预应力混凝土的施工方法、控制应力和张拉设备。
第5章 单位工程施工组织设计

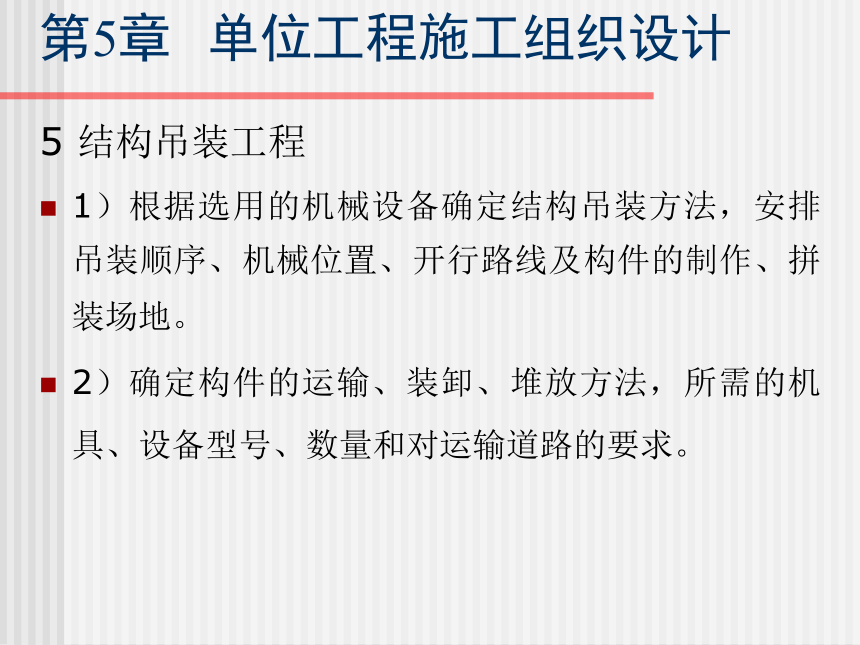

5 结构吊装工程
1）根据选用的机械设备确定结构吊装方法，安排吊装顺序、机械位置、开行路线及构件的制作、拼装场地。
2）确定构件的运输、装卸、堆放方法，所需的机具、设备型号、数量和对运输道路的要求。
第5章 单位工程施工组织设计

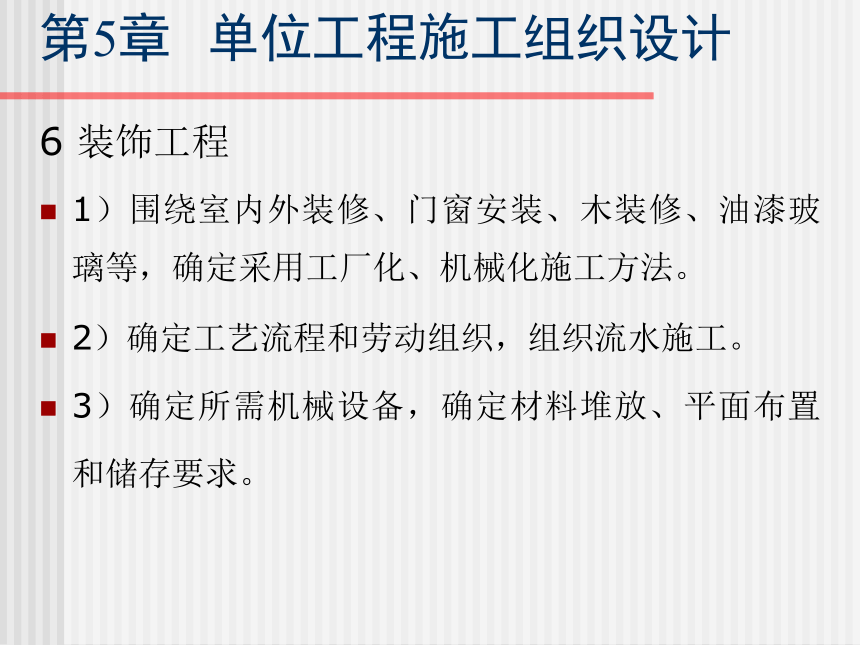

6 装饰工程
1）围绕室内外装修、门窗安装、木装修、油漆玻璃等，确定采用工厂化、机械化施工方法。
2）确定工艺流程和劳动组织，组织流水施工。
3）确定所需机械设备，确定材料堆放、平面布置和储存要求。
第5章 单位工程施工组织设计

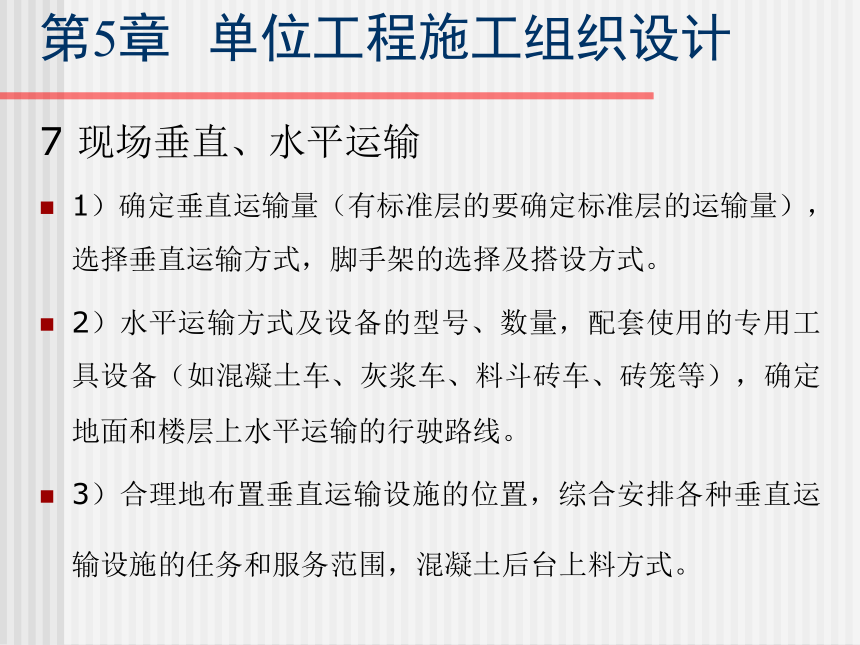

7 现场垂直、水平运输
1）确定垂直运输量（有标准层的要确定标准层的运输量），选择垂直运输方式，脚手架的选择及搭设方式。
2）水平运输方式及设备的型号、数量，配套使用的专用工具设备（如混凝土车、灰浆车、料斗砖车、砖笼等），确定地面和楼层上水平运输的行驶路线。
3）合理地布置垂直运输设施的位置，综合安排各种垂直运输设施的任务和服务范围，混凝土后台上料方式。
第5章 单位工程施工组织设计
5.3.3.2 选择施工机械
（1）首先选择主导工程的施工机械。如地下工程的土方机械，主体结构工程的垂直、水平运输机械，结构吊装工程的起重机械等。
（2）在选择辅助施工机械时，必须充分发挥主导施工机械的生产率，要使两者的台班生产能力协调一致，并确定出辅助施工机械的类型、型号和台数。
（3）为便于施工机械化管理，同一施工现场的机械型号尽可能少，当工程量大而且集中时，应选用专业化施工机械；当工程量小而分散时，要选择多用途施工机械。
（4）尽量选用施工单位的现有机械，以减少施工的投资额，提高现有机械的利用率，降低成本。不能满足工程需要时，则购置或租赁所需新型机械。
第5章 单位工程施工组织设计
5.3.4 拟定技术组织措施
1 保证质量措施
保证质量的关键是对所涉及的工程中经常发生的质量通病制定防治措施，从全面质量管理的角度，把措施定到实处，建立质量管理保证体系
对采用新工艺、新材料、新技术和新结构，须制定有针对性的技术措施
认真制定放线定位正确无误的措施，确保地基基础特别是特殊、复杂地基基础正确无误的措施，保证主体结构关键部位的质量措施，复杂工程的施工技术措施等
第5章 单位工程施工组织设计
2 安全施工措施
（1）预防自然灾害措施。它包括防台风、防雷击、防洪水、防地震等。
（2）防火防爆措施。它包括大风天气严禁施工现场明火作业、明火作业要有安全保护、氧气瓶防震防晒和乙炔罐严禁回火等措施。
（3）劳动保护措施。它包括安全用电、高空作业、交叉施工、防暑降温、防冻防寒和防滑防坠落，以及防有害气体等措施。
（4）特殊工程安全措施。如采用新结构、新材料或新工艺的单项工程，要编制详细的安全施工措施。
（5）环境保护措施。它包括有害气体排放、现场生产污水和生活污水排放，以及现场树木和绿地保护等措施。
第5章 单位工程施工组织设计
3 降低成本措施
降低成本措施包括节约劳动力、节约材料、节约机械设备费用、节约工具费、间接费节约资金等
针对工程量大、有采取措施的可能、有条件的项目，提出措施，计算出经济效果指标，最后加以分析、评价、决策。
确处理降低成本、提高质量和缩短工期三者的关系。
第5章 单位工程施工组织设计
4 季节性施工措施
当工程施工跨越冬期或雨期施工时，要制定冬雨期施工措施，要在防淋、防潮、防泡、防拖延工期等方面分别采用疏导、遮盖、合理储存、改变施工顺序、避雨施工等措施。
第5章 单位工程施工组织设计
5 防止环境污染的措施
（1）防止施工废水污染环境的措施。如搅拌机冲洗废水、灰浆水等
（2）防止废气污染环境的措施。如熟化石灰等
（3）防止垃圾粉尘污染环境的措施。如运输土方与垃圾、散装材料堆放等。
（4）防止噪声污染措施。如混凝土搅拌、振捣等
第5章 单位工程施工组织设计
5.3.5 评价施工方案的技术经济指标
常用的方法有定性分析和定量分析两种
1 定性分析评价指标
（1）施工操作难易程度和安全可靠性；
（2）为后续工程创造有利条件的可能性；
（3）利用现有或取得施工机械的可能性；
（4）为现场文明施工创造有利条件的可能性；
（5）施工方案对冬雨期施工的适应性。
第5章 单位工程施工组织设计
2 定量评价指标
（1）工期指标。当要求工程尽快完成以便尽早投入生产或使用时，选择施工方案就要在确保工程质量、安全和成本较低的条件下，优先考虑缩短工期。
（2）劳动量指标是反映施工机械化程度和劳动生产率水平。通常，劳动消耗越小，机械化和劳动生产率越高劳动消耗指标以工日数计算。
（3）主要材料消耗指标，反映若干施工方案的主要材料节约情况。
（4）成本指标是反映施工方案的成本高低，一般需计算方案所用直接费和间接费。
例5-1 欲开挖钢筋混凝土箱型基础，坑深3.5m，二类土，土方量为7150 m ，因场地狭小，除预留1000 m 准备回填外，余土全部用自卸汽车外运。根据现有劳动力和机械设备条件，可以采用以下三种方案挖土。
解 （1）方案一：W—100型反铲挖土机挖土，自卸汽车运土方案。
用反铲挖土机开挖基坑不需开挖斜道，每班需普工2人，修整基坑需48工日。W—100型反铲挖土机的台班生产率为420.16 m ，每台班租赁费2000元（含2名操作工人工资），拖车台班费为1200元。
1）工期指标（一班制）； T=天≈17天
2）劳动量指标： P=(2×17+48) 工日=82工日
3）成本指标
基坑开挖需定额直接费用为（挖土机进场影响工时按0.5台班考虑，拖运费按拖车的0.5台班考虑，人工费为150元/工日）：
(2000×17)元+(2000×0.5)元+(1200×0.5)元+150×(2×17+48)元=47900元
直接费=47900元×(1+7%)=51253元
其中7%为其它直接费。考虑综合费率为22.5%
则 C=51253元×(1+22.5%)=62784.93元
第5章 单位工程施工组织设计
（2）方案二：采用W—501正铲挖土机（斗容量1 m ）挖土，该方案需先开挖一条供挖土机及汽车出入的斜道，斜道土方量约为360 m ，W—501型正铲挖土机的台班生产率为429.1m ，每台班租赁费2000元(含2名操作工人工资)，拖车台班费为1200元。每班需普工2人配合挖土机工作，修整基坑需48工日，斜道回填需33工日。
1）工期指标（考虑斜道回填需1个工日）：
T= (++1)天=18.5天
2）劳动量指标：
P=(2×18.5+33+48)工日=118工日
3）成本指标：
基坑开挖需定额直接费用为（挖土机进场影响工时按0.5台班考虑，拖运费按拖车的0.5台班考虑，人工费为150元/工日）
(2000×18.5)元+(2000×0.5)元+(1200×0.5)元+150×(2×18.5+48+33)元=56300元
直接费=56300元×(1+7%)=60241元
C=60241元×(1+22.5%)=73795.23元
第5章 单位工程施工组织设计
（3）方案三：采用人工开挖，人工装土及自卸汽车运土方案。此方案需人工开挖两条斜道，使汽车进出，两条斜道土方量约为400 m 。考虑工期及施工作业面，挖土每班需普工56人，自卸汽车装土每班需配普工24人。回填斜道需40工日，人工挖土方的产量定额为8 m 。
1）工期指标（一班制）：
T= 天= 天=17天
2）劳动量指标：
P=(944+24×17+40)工日=1392工日
3）成本指标
定额直接费用为 (1392×150)元 = 208800元
直接费=208800元×(1+7%)=223416元
则 C=223416元×(1+22.5%)=273684.6元
上述三种方案计算结果汇总表见5-3。
第5章 单位工程施工组织设计
开挖方案 说 明 工期指标T/天 劳动量指标P/工日 成本指标C/元
方案一 反铲挖土机W—100型 17 82 62784.93
方案二 正铲挖土机W—501型 18.5 118 73795.23
方案三 人工开挖 17 1392 273684.60
表5-3 三种施工方案技术经济指标比较
从上表指标值中可以看出，方案一各项指标较优，故采用方案一。
