(共20张PPT)
第10章
施工现场技术与业务管理2

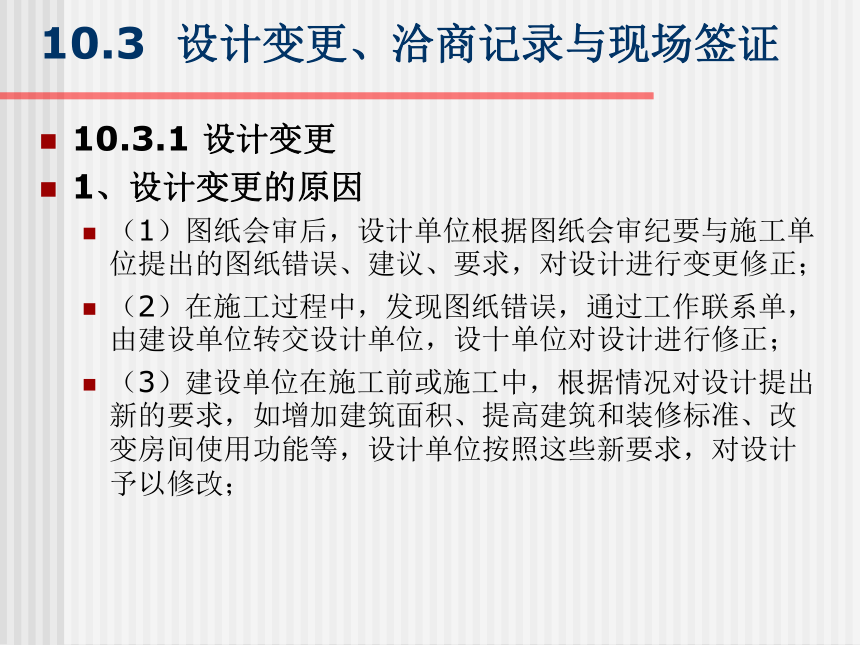

10.3 设计变更、洽商记录与现场签证
10.3.1 设计变更
1、设计变更的原因
（1）图纸会审后，设计单位根据图纸会审纪要与施工单位提出的图纸错误、建议、要求，对设计进行变更修正；
（2）在施工过程中，发现图纸错误，通过工作联系单，由建设单位转交设计单位，设十单位对设计进行修正；
（3）建设单位在施工前或施工中，根据情况对设计提出新的要求，如增加建筑面积、提高建筑和装修标准、改变房间使用功能等，设计单位按照这些新要求，对设计予以修改；

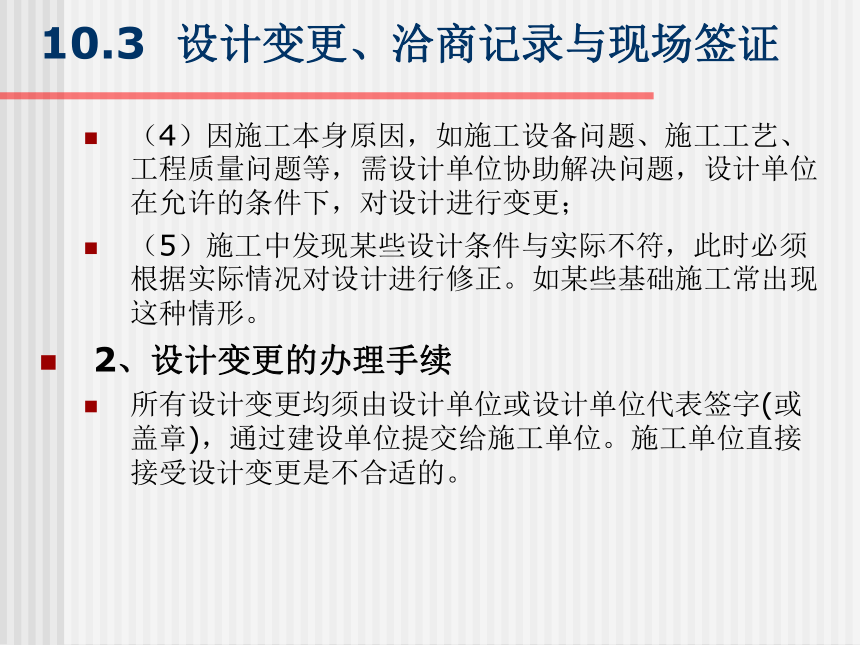

10.3 设计变更、洽商记录与现场签证
（4）因施工本身原因，如施工设备问题、施工工艺、工程质量问题等，需设计单位协助解决问题，设计单位在允许的条件下，对设计进行变更；
（5）施工中发现某些设计条件与实际不符，此时必须根据实际情况对设计进行修正。如某些基础施工常出现这种情形。
2、设计变更的办理手续
所有设计变更均须由设计单位或设计单位代表签字(或盖章)，通过建设单位提交给施工单位。施工单位直接接受设计变更是不合适的。
10.3 设计变更、洽商记录与现场签证

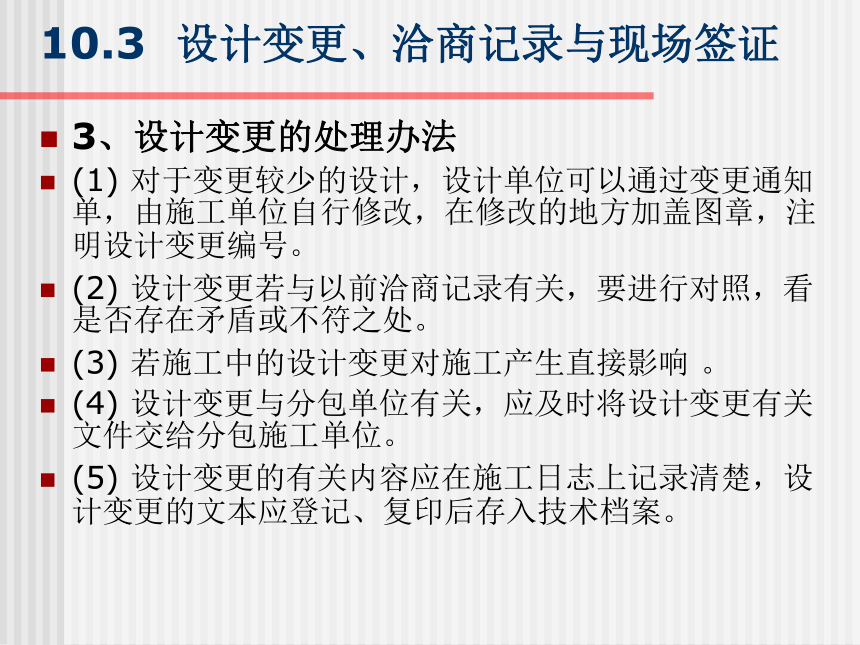

3、设计变更的处理办法
(1) 对于变更较少的设计，设计单位可以通过变更通知单，由施工单位自行修改，在修改的地方加盖图章，注明设计变更编号。
(2) 设计变更若与以前洽商记录有关，要进行对照，看是否存在矛盾或不符之处。
(3) 若施工中的设计变更对施工产生直接影响 。
(4) 设计变更与分包单位有关，应及时将设计变更有关文件交给分包施工单位。
(5) 设计变更的有关内容应在施工日志上记录清楚，设计变更的文本应登记、复印后存入技术档案。
10.3 设计变更、洽商记录与现场签证

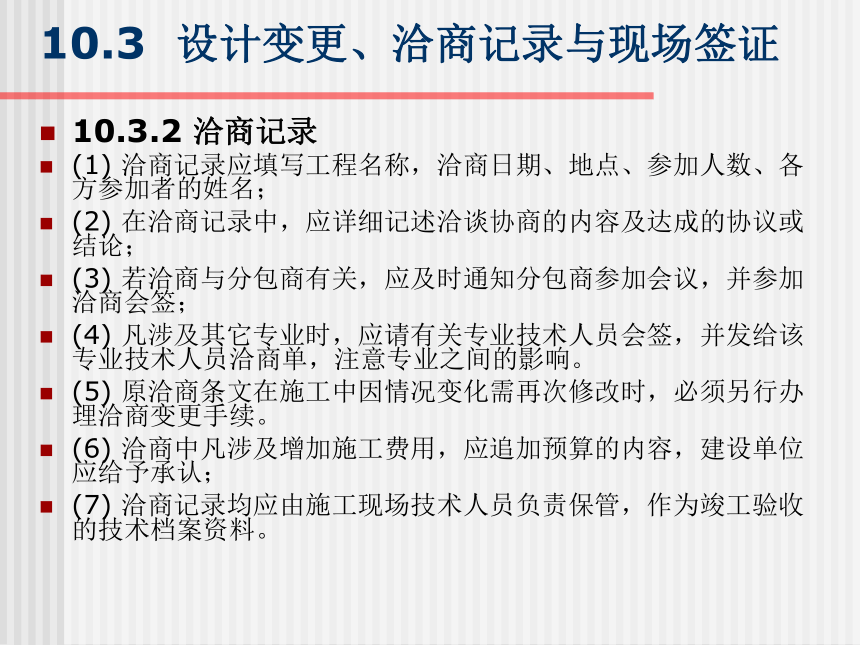

10.3.2 洽商记录
(1) 洽商记录应填写工程名称，洽商日期、地点、参加人数、各方参加者的姓名；
(2) 在洽商记录中，应详细记述洽谈协商的内容及达成的协议或结论；
(3) 若洽商与分包商有关，应及时通知分包商参加会议，并参加洽商会签；
(4) 凡涉及其它专业时，应请有关专业技术人员会签，并发给该专业技术人员洽商单，注意专业之间的影响。
(5) 原洽商条文在施工中因情况变化需再次修改时，必须另行办理洽商变更手续。
(6) 洽商中凡涉及增加施工费用，应追加预算的内容，建设单位应给予承认；
(7) 洽商记录均应由施工现场技术人员负责保管，作为竣工验收的技术档案资料。
10.3 设计变更、洽商记录与现场签证

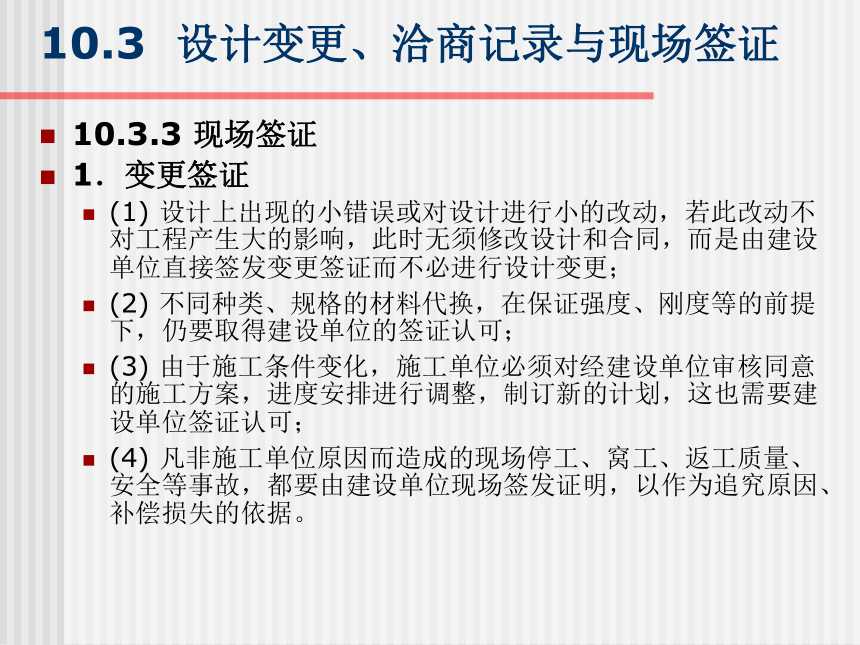

10.3.3 现场签证
1．变更签证
(1) 设计上出现的小错误或对设计进行小的改动，若此改动不对工程产生大的影响，此时无须修改设计和合同，而是由建设单位直接签发变更签证而不必进行设计变更；
(2) 不同种类、规格的材料代换，在保证强度、刚度等的前提下，仍要取得建设单位的签证认可；
(3) 由于施工条件变化，施工单位必须对经建设单位审核同意的施工方案，进度安排进行调整，制订新的计划，这也需要建设单位签证认可；
(4) 凡非施工单位原因而造成的现场停工、窝工、返工质量、安全等事故，都要由建设单位现场签发证明，以作为追究原因、补偿损失的依据。
10.3 设计变更、洽商记录与现场签证
2．工料签证
(1) 建设单位供水、供电发生故障，致使施工现场断电停水的损失费；
(2) 因设计原因而造成的施工单位停工、返工损失费及由此而产生的相关费用；
(3) 因建设单位提供的设备、材料不及时，或因规格和质量不符合设计要求而发生的调换、试验加工等所造成的损失费用；
(4) 材料代换和材料价差的增加费用；
(5) 由于设计不同，未预留孔洞而造成的凿洞及修补的工料费用；
(6) 因建设单位调整工程项目，或未按合同规定时间创造施工条件而造成的施工准备和停工、窝工的损失费；
(7) 非施工单位原因造成的二次搬运费、现场临时设施搬迁损失费；
(8) 其它。
10.3 设计变更、洽商记录与现场签证

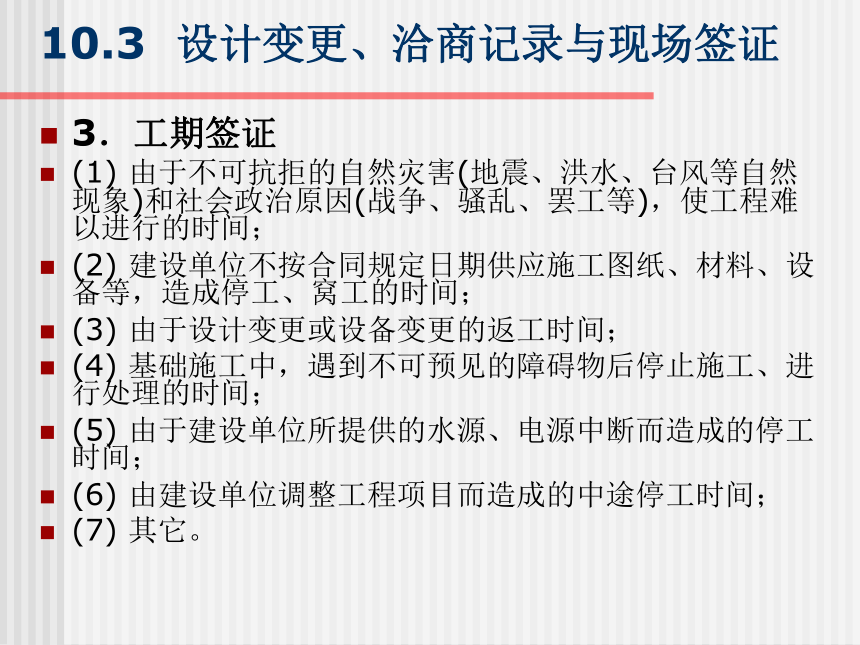

3．工期签证
(1) 由于不可抗拒的自然灾害(地震、洪水、台风等自然现象)和社会政治原因(战争、骚乱、罢工等)，使工程难以进行的时间；
(2) 建设单位不按合同规定日期供应施工图纸、材料、设备等，造成停工、窝工的时间；
(3) 由于设计变更或设备变更的返工时间；
(4) 基础施工中，遇到不可预见的障碍物后停止施工、进行处理的时间；
(5) 由于建设单位所提供的水源、电源中断而造成的停工时间；
(6) 由建设单位调整工程项目而造成的中途停工时间；
(7) 其它。

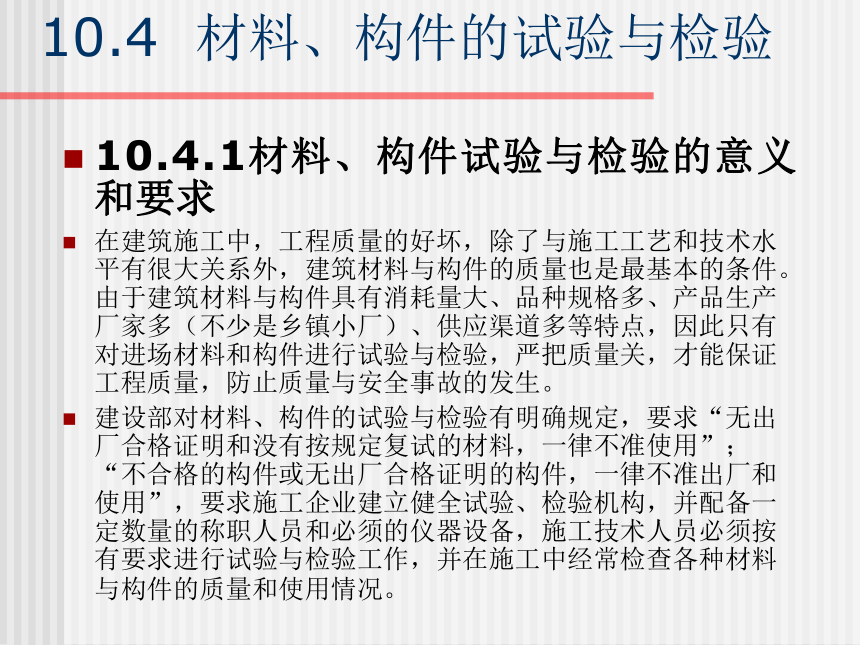

10.4 材料、构件的试验与检验
10.4.1材料、构件试验与检验的意义和要求
在建筑施工中，工程质量的好坏，除了与施工工艺和技术水平有很大关系外，建筑材料与构件的质量也是最基本的条件。由于建筑材料与构件具有消耗量大、品种规格多、产品生产厂家多（不少是乡镇小厂）、供应渠道多等特点，因此只有对进场材料和构件进行试验与检验，严把质量关，才能保证工程质量，防止质量与安全事故的发生。
建设部对材料、构件的试验与检验有明确规定，要求“无出厂合格证明和没有按规定复试的材料，一律不准使用”；“不合格的构件或无出厂合格证明的构件，一律不准出厂和使用”，要求施工企业建立健全试验、检验机构，并配备一定数量的称职人员和必须的仪器设备，施工技术人员必须按有要求进行试验与检验工作，并在施工中经常检查各种材料与构件的质量和使用情况。
10.4 材料、构件的试验与检验
10.4.2材料进场的质量检验与试验
1．对水泥的检验
(1)水泥进场必须有质量合格证书，并对照其品种、规格、牌号、出厂日期等进行检查验收。国产水泥自出厂日起三个月内为有效期，超过有效期或对水泥质量有怀疑时要做试验复查，进口水泥使用前必须做复查试验，并按复查试验结果确定的标号使用；
(2)若水泥质量合格证上无28天强度数据，应做快测试验，作为使用依据；
(3)水泥试验报告单上，必须做28天抗压，抗折强度试验，根据需要还可做细度、凝结时间，安定性、水化热、膨胀率等试验，同时注明试验日期，代表批量、评定意见结论等。使用过期而强度不够的水泥，需要有建设单位和设计单位明确的使用意见。
10.4 材料、构件的试验与检验
水泥试验报告单见下表：
细 度：
标准稠度：
凝结时间：
初凝：　　　　终凝：
安 定 性：
强 度：
试验结论
报告日期： 年 月 日
委托单位 单位地址 委托日期
水泥名称 标号 来样收到日期
生产厂家 出厂日期 出厂试验编号
来样重量 试验日期 试验报告编号
龄期类别 3ｄ 7ｄ 28ｄ
抗压强度 （MPａ）
抗折强度 （MPａ）
10.4 材料、构件的试验与检验
2．对钢材的检验
(1)凡为结构用钢材，均应有质量证明，并写明产地、炉号、品种、规格、批量、机械性能、化学成分等。钢材进场后要重做机械性能试验，内容包括：屈服点、抗拉强度、延伸率、冷弯。若钢材有焊接要求，还需作焊接性能的试验；
(2)一般情况下，可不进行化学成分的分析。但规范规定在钢筋加工过程中，若发生脆断、焊接性能不良和机械性能显著不正常时，则应进行化学成分或其它专项检验；
(3)钢材机械性能检验应按规定抽样检验；
(4)钢材在进场时要进行外观检验，其表面不得有裂缝、结疤，夹层和锈蚀，表面的压痕及局部的凸块、凹坑、麻面的深度或高度不得大于0.2mm；
(5)进口钢材应有出厂质量证书和相应技术资料，外贸部门与物资供应部门将进口钢材提供给使用单位时，应随货提供钢材出厂质量证书和技术资料复印件。凡使用进口钢材，应严格遵守先试验，后使用的原则，严禁未经试验盲目使用。
10.4 材料、构件的试验与检验
3．对砖的检验
粘土砖检验时，首先在砖堆上随机取样，然后进行外观检查，包括尺寸、缺棱掉角、裂纹、弯凹等项目，最后作抗压强度，抗折强度、抗冻试验，并对该批粘土砖做出质量评定。另外，生产厂家在供应时，必须提出质量证书。
4．对砂石等骨料的检验
(1) 根据进场砂石的不同用途，按照标准规定，测定砂石的各项质量指标。一般混凝土工程所用砂石有：比重、颗粒级配、含泥率、含水率、干容重、空隙率、坚固性、软弱颗粒及有机物含量等。
(2) 轻骨料试验项目有：颗粒级配、松散容重、粗骨料吸水率、粗骨料的抗压强度。
10.4 材料、构件的试验与检验
5．对防水材料的检验
(1) 石油沥青的检验项目有：软化点、延伸率、大气稳定性、闪光点、溶解度、含水率、耐热性；煤沥青的检验项目有：不溶物测定、软化点、比重、粘度等项目；
(2) 油毡与油纸首先要进行外观检验，然后检验其不透水性、吸水性、拉力、耐热变、柔度等指标；
(3) 建筑防水沥青嵌缝油膏试验项目有：耐热度、粘结性、挥发率、低温柔性等指标；
(4) 屋面防水涂料试验项目有：耐热性、粘结性、不透水性、低温柔韧性、耐裂性和耐久性。
6．对保温材料的检验
保温材料的试验项目为：比重、含水率、导热系数等。
10.4 材料、构件的试验与检验
7．对电焊条的检验
结构用焊接焊条，要有焊条材质的合格证明，所用焊条应与设计或规范要求相符。对质量有怀疑的应作试验复查。
8．对其它材料的检验
凡是设计对材质有要求的其它材料，均应具备符合设计与有关规定的出厂质量证明。
10.4 材料、构件的试验与检验
10.4.3构件进场的质量检验
(1) 进场的构件必须有出厂合格证明，不合格的构件或无出厂合格证明的构件不得使用；
(2) 必须有出厂合格证明的构件主要包括：钢门窗、木门窗、各种金属构件与木构件、各种预制钢筋混凝土构件、石膏与塑料制品、非标准构件及设备；
(3) 构件进场应进行检验并在施工日志上记录：构件名称、规格、尺寸、数量；生产厂家及质量合格证书；堆放和使用部位；外观检查情况，包括表面是否有蜂窝、麻面、裂缝，是否有露筋或活筋，预埋件位置尺寸，是否有扭翘、硬伤、掉角等；
(4) 钢筋混凝土构件、预应力钢筋混凝土构件等主要承重构件，均必须按规定抽样检验；
(5) 若对进场钢筋混凝土构件的质量有怀疑时，应进行荷载试验，测定该构件的结构性能是否满足设计要求。
10.4 材料、构件的试验与检验
10.4.4成品、半成品的施工试验
1．土工试验
土工试验一般指各种回填土，试验的主要项目是回填土的干容重、含水率和孔隙率。土工试验要与施工同时进行，在分层夯实回填时分层取样，取样数量按下表所示。
项　次 项　目 单　位 取　点　范　围（　每　层） 限制数量
回　填　土 灰　　土
1 基 坑 ｍ2 30～100取一点 30～100取一点 不少于一点
2 基 槽 ｍ2 30～50取一点 30～50取一点 不少于一点
3 房心回填 ｍ2 30～100取一点 30～100取一点 不少于一点
4 其它回填 ｍ 100～400取一点 30～100取一点 不少于一点
10.4 材料、构件的试验与检验
2．砂浆配合比与强度试验
(1)砂浆可分为砌筑砂浆、抹灰砂浆、防水砂浆等，应按不同使用用途配制和试验；
(2)砂浆配合比均应由试验室提出砂浆配合比通知单，并对原材料质量和施工注意事项提出要求；
(3)砂浆试验项目包括砂浆的稠度、容重、抗压强度、抗渗性等，根据设计要求及施工现场的情况而定；
(4)砂浆试块按有关规范随机抽样制作，在标准养护条件下养护28天，送到试验室试压；
(5)砂浆试块强度报告单上，要写明试件尺寸、配合比、材料品种、成型日期、养护方法、代表的工程部位、设计要求强度、单块试件强度和按规范算得的强度代表值。要求结论明确，签章齐全。
10.4 材料、构件的试验与检验
3．混凝土配合比与强度试验
(1) 配制混凝土的原材料要满足有关质量要求，不清楚者应作试验鉴定；
(2) 混凝土配合比与强度试验包括混凝土配合比设计试验、混凝土拌合物性能试验、混凝土力学性能试验；混凝土的配合比应满足结构物的强度要求并具有良好的和易性，砂石级配合理，并考虑泵送混凝土、抗渗混凝土等特殊要求；混凝土的拌合物应满足坍落度、稠度、含水量、水灰比、凝结时间等要求；混凝土的力学性能通过预留试块，养护28天后作试块抗压强度测定。
(3) 混凝土力学性能试验时，按照规定随机抽样制作混凝土试块。混凝土试块强度报告单上应写明试块尺寸、配合比、成型日期、养护方法、代表的工程部位、设计要求强度、单块试件强度和按规范算得的强度代表值，要求结论明确，签章齐备。
(4) 必要时可制作试块作耐久性和抗冻性、抗渗性等项试验。
THANKS
感谢观看
