7 电与磁及家庭电路易错考点突破
电与磁专题易错题型
1、（2023绍初期中）爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。这句话形象地说明了（　 　）
A．磁场就是椅子 B．磁场就是磁感线
C．磁场是真实存在的一种物质 D．磁场是看得见，摸得着的
2、（2023浙江期末）实验室的桌上有两辆静止的小车，其中①号小车上面放有一个电磁铁，当电磁铁通电后，发现原本静止的两辆小车相互靠近，那么下列说法正确的是（ ）
A．②号小车上面一定放有一块条形磁铁
B．②号小车上面一定放有一块条形铁块
C．②号小车上面可能放有一块条形磁铁，与①号上的电磁铁同名磁极相吸
D．若改变①号上的电磁铁的电源正负极，通电后，两车仍然可能相互靠近
3、（2023柯桥期中）如图，某品牌擦窗器由内外两部分构成，内部均装有磁铁，可吸附在玻璃两侧，B磁铁固定，A磁铁沿图中箭头方向左右移动来调节吸力大小。下列有关说法正确的是（　　）
A．若磁铁A右侧为N极，则磁铁B左侧为N极
B．若磁铁A向右移动，擦窗器吸力将增大
C．将磁铁B换成铁块，擦窗器将无法工作
D．遇到厚玻璃，应将磁铁A向左移动
4、（2023J12共同体期中）如图所示是一款不需要电池的运动手环，走路时，手环跟着手一起运动，手环内部产生电流使液晶屏显示步数。下列设备中与手环工作原理相同的是（ ）
A. 电磁继电器
B. 电风扇
C. 发电机
D. 电铃
5、（2023宁波期末）我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（　　）
A． B． C． D．
6、（2023柯桥期中）如图是一种公交车自动爆玻器，它相当于一个电控安全锤。危急时刻，司机只需按下开关，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。下列四个实验能反映自动爆破器工作原理是（　　）
A． B． C． D．
7、（2023绍初期中）旅客过安检时，工作人员会使用金属探测仪对旅客进行检查，旅客如果携带金属制品，探测仪就会产生电流并报警。由此可知，探测仪的工作原理是（ ）
A.电磁感应 B.电荷间的相互作用 C.电流的磁效应 D.磁极间的相互作用
8、（2023建功期中）如图是某同学设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法错误的是（ ）
A. 电铃应接在B和D之间
B. CO浓度升高，电磁铁磁性增强
C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D.为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
9、（2023绍初期中）为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图所示的实验电路，开关S闭合。下列说法正确的是（　　）
A．闭合开关S，铁钉的下端为N极
B．将滑片P向右端移动，吸引大头针数量增加
C．用铜芯代替铁芯，电磁铁磁性增强
D．该实验体现了转化法和控制变量法在研究中的应用
10、（2023J12共同体期中）如图是我国早期的指南针——司南，由勺形的指南器具和外方内圆的底座组成。
(1)东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其中“柢”是指勺柄，是因为受到 的作用而指向地理的南极附近，其“柢”应该为磁体的 极。
(2)铜、铝、铁三种金属中，适合做司南底座的有 。
（2023建功期中）如图所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为 。若要使橡皮筋处于拉伸状态，在不人为对棒施的条件下，请提出一项可行的措施 。
12、（2023绍初期中）小金做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：
（1）甲装置应用的原理是　 。
（2）乙中导体cd运动过程中，电能转化成　 　能。
（3）丙图是电吉他主要部件的基本结构图，当拨动金属吉他弦产生振动时，经一系列转化后将电信号转为吉他的声音信号，其工作原理与　 　（连填“甲”或“乙”）相同。

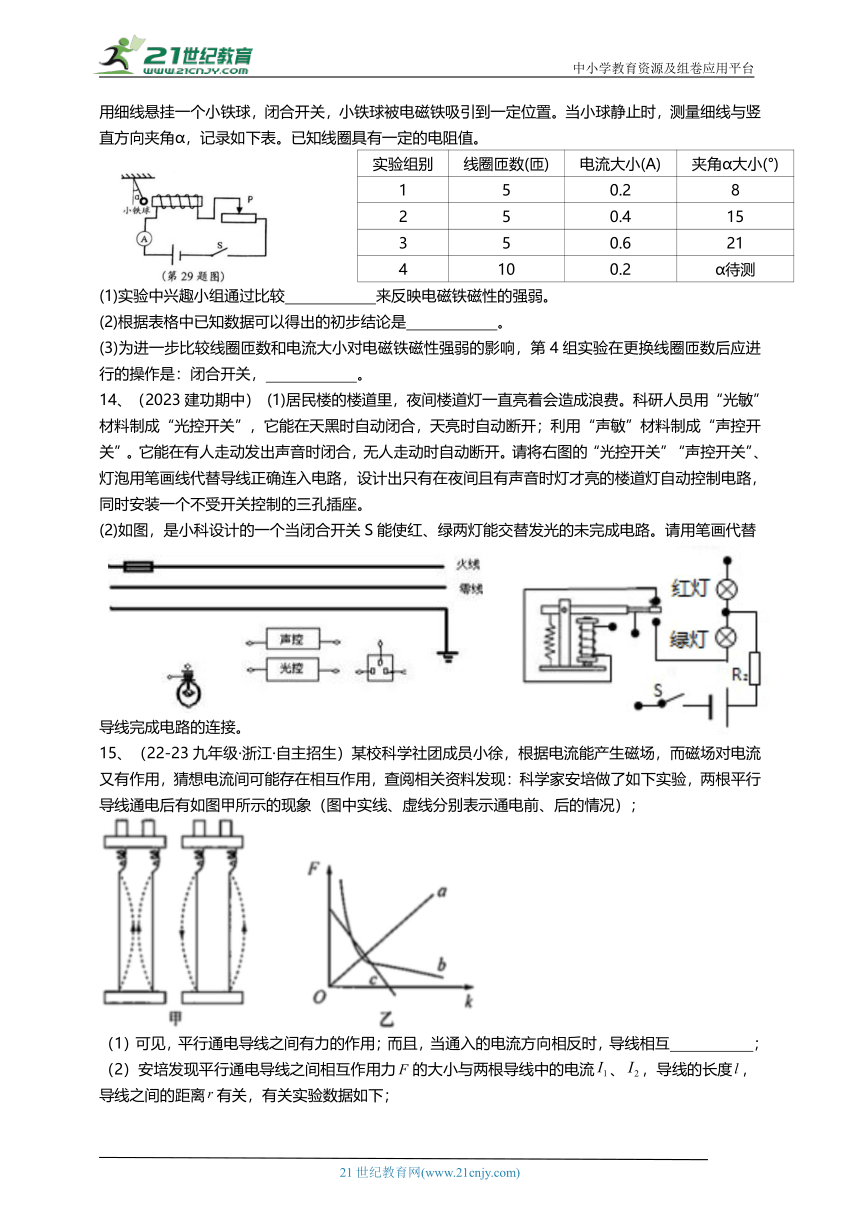

13、（2023J12共同体期中）兴趣小组利用如图电路探究影响电磁铁磁性强弱的因素，电磁铁左侧用细线悬挂一个小铁球，闭合开关，小铁球被电磁铁吸引到一定位置。当小球静止时，测量细线与竖直方向夹角α，记录如下表。已知线圈具有一定的电阻值。
实验组别 线圈匝数(匝) 电流大小(A) 夹角α大小(°)
1 5 0.2 8
2 5 0.4 15
3 5 0.6 21
4 10 0.2 α待测
(1)实验中兴趣小组通过比较 来反映电磁铁磁性的强弱。
(2)根据表格中已知数据可以得出的初步结论是 。
(3)为进一步比较线圈匝数和电流大小对电磁铁磁性强弱的影响，第4组实验在更换线圈匝数后应进行的操作是：闭合开关， 。
14、（2023建功期中） (1)居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右图的“光控开关”“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
(2)如图，是小科设计的一个当闭合开关S能使红、绿两灯能交替发光的未完成电路。请用笔画代替导线完成电路的连接。
15、（22-23九年级·浙江·自主招生）某校科学社团成员小徐，根据电流能产生磁场，而磁场对电流又有作用，猜想电流间可能存在相互作用，查阅相关资料发现：科学家安培做了如下实验，两根平行导线通电后有如图甲所示的现象（图中实线、虚线分别表示通电前、后的情况）；
（1）可见，平行通电导线之间有力的作用；而且，当通入的电流方向相反时，导线相互 ；
（2）安培发现平行通电导线之间相互作用力的大小与两根导线中的电流、，导线的长度，导线之间的距离有关，有关实验数据如下；
实验次数
1 1 0.2 0.2 0.1
2 1 0.1 0.2 0.1
3 1.5 0.2 0.2 0.1
4 1 0.2 0.2 0.05
5 1.5 0.2 0.4 0.1
①通过实验数据，两平行导线间的相互作用力的表达式为 （其中为常数）， ；
②对于长度一定的两根平行导线，如果保持通入电流、大小不变，导体所受到的力与导线之间的距离之间的关系可以用图像乙中的图线 来表示。
电磁继电器计算专题易错题型
1、（2023J12共同体期中）小萌想利用电磁继电器制作一个体重报警装置，想要达到的效果是当体重超过一定值以后电铃会响，反之则显示绿灯。
(1)力敏电阻 R 的阻值与所受压力的关系如图甲所示，则由图甲可得出力敏电阻. 的阻值随所受压力的增大而 。(填“增大”或“减小”)
(2)根据要求请将答题纸上的图乙工作电路连接完整。
(3)控制电路电源电压为24V，当电流达到20mA 时电磁铁将衔铁吸下，电铃发出声响。如果此时滑动变阻器R 接入电阻为800Ω，则站在力敏电阻 R 上的学生体重至少是多少千克
(4)如果要设计更大体重的学生站在力敏电阻R 上才会使电铃发出声响，请你写出两种可行的办法： 。
2、（2023建功期中）智能家居为我们的生活提供了很多便利。小科家新购置了一台mini智能空气加湿器，如图甲所示，R1、R2为发热电阻，且R2=3R1，U1=U2=5V，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可依次实现“关”、“低电流档”和“高电流档”之间的转换，其高电流档时电流为0.4A。
(1)小科与mini“对话”，即可实现对其功能的操作。mini将小科的声音的声信号转化为电信号，这与 的原理相同(选填“发电机”或“电动机”)。
(2)低电流挡模式时，mini工作电路中的电流是多少
(3)Mini具有智能断电功能，当水量偏低时会自动切断电源，防止干烧。控制电路中，R0=60Ω，R为压敏电阻，其阻值随压力的变化关系如图所示。当控制电路中的电流达到50mA时，衔铁才会吸合，工作电路接通。请通过计算说明，mini工作时至少需要加水多少千克 (g=10N/kg)
3、（2023绍初期中）近几年郑州进行老小区改造，不少多层楼房安装了电梯。出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成。在工作电路中，当电梯没有超载时，电动机正常工作；当电梯超载时，电铃发出报警铃声，电动机不工作。在控制电路中，已知电源电压U＝12V，保护电阻R1＝80Ω，电磁铁线圈的阻值为20Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重忽略不计。
（1）控制电路中，当乘客增多时，电磁铁的磁性　 　（选填“增大”或“减小”）；工作电路中，电铃应该在触点 　 （选填“A”或“K”）所在支路。
（2）若电磁铁线电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。请你设定该电梯最多乘坐几人？（以每人50kg计算，且g取10N/kg）
综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更　 　（选填“大”或“小”）一些的保护电阻。请用物理语言解释原因。
4、（2023柯桥期中）如图甲所示是一家庭燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气的浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压U1为3伏且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03安，电磁铁A恰好能将衔铁B吸下，工作电路中相应的灯亮起而报警。（电磁铁线圈的阻值忽略不计）
（1）该报警器要达到出厂预设值，滑动变阻器接入电路的阻值有多大？
（2）某场地安装该报警器后，想让报警器更灵敏一些，滑动变阻器滑片向______滑动（选“上”或者“下”）
家庭电路专题易错题型
1、（2023J12共同体期中）如图所示的是一种常用的断路器也叫空气开关。若空气开关断开后复位又立刻自动断开，这不可能是（ ）
A. 电路中出现了断路现象 B. 电路中有短路现象
C. 空气开关的额定电流过小 D. 家庭电路中总电流过大
2、（2023建功期中）如图是正常家庭电路的一部分。下列说法正确的是（ ）
A.导线B与大地之间的电压为220V
B.测电笔先后插入插座的左右插孔，氛管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.断开开关S后，站在地上的人接触a点或b点一定不会触电。
3、（2023绍初期中）如图是小轩家的部分电路。下列说法正确的是（　 　）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
4、（2023建功期中）某同学发现厨房里每次使用完电饭锅都要将插头从插座上拔下来，非常地不方便，于是买来了如图甲的插座。图乙是该插座背面的接线示意图，其中d线是 (选填“火线”或“零线”)
5、（2023绍初期中）小明同学在学习了电与磁的有关知识后，对自己家中的电路和连接非常感兴趣。
（1）小明同学知道了照明电路中，各盏灯之间、灯与其他用电器间应该是　 　联；
（2）小明同学认识了许多家庭用电中的器材、设备，并知道它们的用途。如记录电路消耗的电能用 　 　；保护电路安全要安装　 　。
（3）小明同学也想试一试自己安装电路，在安装电路之前，必须要使用测电笔来判断电路的火线和零线，如图甲、乙所示是小明同学使用测电笔的两种方法，正确的是　 　。
小明同学在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电
路 　 　（选填“增接零线”“加接地线”或“加接断路器”）。
6、（2023J12共同体期中）图甲为某家用电路示意图，为防止电路短路而引发火灾，小明欲将某款双金属片断路器接入该家庭电路中，图乙为断路器分别在“电路正常”和“某处短路”两种状态的示意图。
(1)图甲中灯泡与插座的连接方式是 。
(2)将断路器接入图甲中M处时，应选择a、b、c中的 两个接线柱。
(3)小明将该断路器接入图甲中 N处，在使用中因电灯L发生短路导致断路器断开，若用测电笔测试插座三个孔的带电情况，其中能使氖管发光的有 。(可多选)
A. 接地插孔 B. 零线插孔 C. 火线插孔
7、（2023绍初期中）根据安全用电要求，现代家庭中用空气断路器（俗称“空气开关”）来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
（1）若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的 　 　（填“火”或“零”）线上；
（2）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。如表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号 材料 升高的温度/℃ 原长（m） 伸长量（mm）
1 黄铜 10 1.00000 0.19
2 黄铜 10 2.00000 0.38
3 康铜 10 1.00000 0.15
4 康铜 30 1.00000 0.65
5 铝 10 2.00000 0.46
6 铝 30 1.00000 0.69
①从1、3（2、5或4、6）两组实验记录可以看出物体的伸长量与　 　有关；
②如上图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是　 （填“黄铜”或者“康铜”）。
8、（2023J12共同体期中）小萌家厨房新装了目前流行的轨道插座(如图甲)，将厨房电路简化后即为下图乙，请回答：
(1)图乙中，控制厨房照明灯L的开关应该接在方框 中(选填“1”或“2”)。
(2)小萌用测电笔检测图甲中插座 F各插孔的带电状况，其中使用测电笔的握法正确且氖管发光的是 (填序号)。
(3)小萌进入厨房，打开灯L 发光，将微波炉插入三孔插座 D 使其正常工作，在三孔插座 B上刚插上电热水壶(开关未闭合)的插头时，微波炉停止工作，但灯L仍正常发光。拔出电热水壶的插头后，用测电笔测试三孔插座B的左右两孔，氖管都发光，则故障是 。
A. 进户零线断路 B. ab两点间断路 C. 微波炉短路 D. ef两点间断路
9、（2023建功期中）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220伏的电源上时，用电器R的阻值为88欧，电路中还有额定电流为10安的熔断丝(俗称保险丝)。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少 （忽略保险丝电阻，下同）
（2）一个潮湿的人，脚穿塑料鞋站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少？并分析熔断丝会不会熔断？
参考答案
电与磁专题易错题型
1、（2023绍初期中）爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。这句话形象地说明了（　 　）
A．磁场就是椅子 B．磁场就是磁感线
C．磁场是真实存在的一种物质 D．磁场是看得见，摸得着的
【答案】C
2、（2023浙江期末）实验室的桌上有两辆静止的小车，其中①号小车上面放有一个电磁铁，当电磁铁通电后，发现原本静止的两辆小车相互靠近，那么下列说法正确的是（ ）
A．②号小车上面一定放有一块条形磁铁
B．②号小车上面一定放有一块条形铁块
C．②号小车上面可能放有一块条形磁铁，与①号上的电磁铁同名磁极相吸
D．若改变①号上的电磁铁的电源正负极，通电后，两车仍然可能相互靠近
【答案】D
3、（2023柯桥期中）如图，某品牌擦窗器由内外两部分构成，内部均装有磁铁，可吸附在玻璃两侧，B磁铁固定，A磁铁沿图中箭头方向左右移动来调节吸力大小。下列有关说法正确的是（　　）
A．若磁铁A右侧为N极，则磁铁B左侧为N极
B．若磁铁A向右移动，擦窗器吸力将增大
C．将磁铁B换成铁块，擦窗器将无法工作
D．遇到厚玻璃，应将磁铁A向左移动
【答案】B
4、（2023J12共同体期中）如图所示是一款不需要电池的运动手环，走路时，手环跟着手一起运动，手环内部产生电流使液晶屏显示步数。下列设备中与手环工作原理相同的是（ ）
A. 电磁继电器
B. 电风扇
C. 发电机
D. 电铃
【答案】C
5、（2023宁波期末）我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（　　）
A． B． C． D．
【答案】C
6、（2023柯桥期中）如图是一种公交车自动爆玻器，它相当于一个电控安全锤。危急时刻，司机只需按下开关，内部电磁线圈通电产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。下列四个实验能反映自动爆破器工作原理是（　　）
A． B． C． D．
【答案】A
7、（2023绍初期中）旅客过安检时，工作人员会使用金属探测仪对旅客进行检查，旅客如果携带金属制品，探测仪就会产生电流并报警。由此可知，探测仪的工作原理是（ ）
A.电磁感应 B.电荷间的相互作用 C.电流的磁效应 D.磁极间的相互作用
【答案】A
8、（2023建功期中）如图是某同学设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法错误的是（ ）
A. 电铃应接在B和D之间
B. CO浓度升高，电磁铁磁性增强
C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D.为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
【答案】D
9、（2023绍初期中）为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图所示的实验电路，开关S闭合。下列说法正确的是（　　）
A．闭合开关S，铁钉的下端为N极
B．将滑片P向右端移动，吸引大头针数量增加
C．用铜芯代替铁芯，电磁铁磁性增强
D．该实验体现了转化法和控制变量法在研究中的应用
【答案】D
10、（2023J12共同体期中）如图是我国早期的指南针——司南，由勺形的指南器具和外方内圆的底座组成。
(1)东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其中“柢”是指勺柄，是因为受到 的作用而指向地理的南极附近，其“柢”应该为磁体的 极。
(2)铜、铝、铁三种金属中，适合做司南底座的有 。
【答案】地磁场 S 铜、铝
（2023建功期中）如图所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为 。若要使橡皮筋处于拉伸状态，在不人为对棒施的条件下，请提出一项可行的措施 。
【答案】竖直向上 改变电流的方向
12、（2023绍初期中）小金做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：
（1）甲装置应用的原理是　 。
（2）乙中导体cd运动过程中，电能转化成　 　能。
（3）丙图是电吉他主要部件的基本结构图，当拨动金属吉他弦产生振动时，经一系列转化后将电信号转为吉他的声音信号，其工作原理与　 　（连填“甲”或“乙”）相同。
【答案】电磁感应 机械能 甲
13、（2023J12共同体期中）兴趣小组利用如图电路探究影响电磁铁磁性强弱的因素，电磁铁左侧用细线悬挂一个小铁球，闭合开关，小铁球被电磁铁吸引到一定位置。当小球静止时，测量细线与竖直方向夹角α，记录如下表。已知线圈具有一定的电阻值。
实验组别 线圈匝数(匝) 电流大小(A) 夹角α大小(°)
1 5 0.2 8
2 5 0.4 15
3 5 0.6 21
4 10 0.2 α待测
(1)实验中兴趣小组通过比较 来反映电磁铁磁性的强弱。
(2)根据表格中已知数据可以得出的初步结论是 。
(3)为进一步比较线圈匝数和电流大小对电磁铁磁性强弱的影响，第4组实验在更换线圈匝数后应进行的操作是：闭合开关， 。
【答案】夹角α大小 线圈匝数相同的情况下，电流越大，电磁铁磁性越强 调整滑动变阻器使电流等于0.2A后，记录α大小
14、（2023建功期中） (1)居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右图的“光控开关”“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
(2)如图，是小科设计的一个当闭合开关S能使红、绿两灯能交替发光的未完成电路。请用笔画代替导线完成电路的连接。
【答案】
15、（22-23九年级·浙江·自主招生）某校科学社团成员小徐，根据电流能产生磁场，而磁场对电流又有作用，猜想电流间可能存在相互作用，查阅相关资料发现：科学家安培做了如下实验，两根平行导线通电后有如图甲所示的现象（图中实线、虚线分别表示通电前、后的情况）；
（1）可见，平行通电导线之间有力的作用；而且，当通入的电流方向相反时，导线相互 ；
（2）安培发现平行通电导线之间相互作用力的大小与两根导线中的电流、，导线的长度，导线之间的距离有关，有关实验数据如下；
实验次数
1 1 0.2 0.2 0.1
2 1 0.1 0.2 0.1
3 1.5 0.2 0.2 0.1
4 1 0.2 0.2 0.05
5 1.5 0.2 0.4 0.1
①通过实验数据，两平行导线间的相互作用力的表达式为 （其中为常数）， ；
②对于长度一定的两根平行导线，如果保持通入电流、大小不变，导体所受到的力与导线之间的距离之间的关系可以用图像乙中的图线 来表示。
【答案】 排斥 2.5×10 7N/A2 b
电磁继电器计算专题易错题型
1、（2023J12共同体期中）小萌想利用电磁继电器制作一个体重报警装置，想要达到的效果是当体重超过一定值以后电铃会响，反之则显示绿灯。
(1)力敏电阻 R 的阻值与所受压力的关系如图甲所示，则由图甲可得出力敏电阻. 的阻值随所受压力的增大而 。(填“增大”或“减小”)
(2)根据要求请将答题纸上的图乙工作电路连接完整。
(3)控制电路电源电压为24V，当电流达到20mA 时电磁铁将衔铁吸下，电铃发出声响。如果此时滑动变阻器R 接入电阻为800Ω，则站在力敏电阻 R 上的学生体重至少是多少千克
(4)如果要设计更大体重的学生站在力敏电阻R 上才会使电铃发出声响，请你写出两种可行的办法： 。
【答案】减小 60kg 增大滑动变阻器电阻，或者减小控制电路电压
2、（2023建功期中）智能家居为我们的生活提供了很多便利。小科家新购置了一台mini智能空气加湿器，如图甲所示，R1、R2为发热电阻，且R2=3R1，U1=U2=5V，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可依次实现“关”、“低电流档”和“高电流档”之间的转换，其高电流档时电流为0.4A。
(1)小科与mini“对话”，即可实现对其功能的操作。mini将小科的声音的声信号转化为电信号，这与
的原理相同(选填“发电机”或“电动机”)。
(2)低电流挡模式时，mini工作电路中的电流是多少
(3)Mini具有智能断电功能，当水量偏低时会自动切断电源，防止干烧。控制电路中，R0=60Ω，R为压敏电阻，其阻值随压力的变化关系如图所示。当控制电路中的电流达到50mA时，衔铁才会吸合，工作电路接通。请通过计算说明，mini工作时至少需要加水多少千克 (g=10N/kg)
【答案】发电机 0.1A 0.02kg
3、（2023绍初期中）近几年郑州进行老小区改造，不少多层楼房安装了电梯。出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成。在工作电路中，当电梯没有超载时，电动机正常工作；当电梯超载时，电铃发出报警铃声，电动机不工作。在控制电路中，已知电源电压U＝12V，保护电阻R1＝80Ω，电磁铁线圈的阻值为20Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重忽略不计。
（1）控制电路中，当乘客增多时，电磁铁的磁性　 　（选填“增大”或“减小”）；工作电路中，电铃应该在触点 　 （选填“A”或“K”）所在支路。
（2）若电磁铁线电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。请你设定该电梯最多乘坐几人？（以每人50kg计算，且g取10N/kg）
综合考虑安全和居民乘坐情况，现需提高电梯的限载，可以在控制电路中换用阻值更　 　（选填“大”或“小”）一些的保护电阻。请用物理语言解释原因。
【答案】增大 K 12人 大 保护电阻换大后，电磁铁还是20mA吸下衔铁，那么要达到这个电流，需要压敏电阻更小时才可以，就是说需要更多的人产生的重力才能让压敏电阻变得更小，这就达到了提高电梯限载的目的。
4、（2023柯桥期中）如图甲所示是一家庭燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气的浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压U1为3伏且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03安，电磁铁A恰好能将衔铁B吸下，工作电路中相应的灯亮起而报警。（电磁铁线圈的阻值忽略不计）
（1）该报警器要达到出厂预设值，滑动变阻器接入电路的阻值有多大？
（2）某场地安装该报警器后，想让报警器更灵敏一些，滑动变阻器滑片向______滑动（选“上”或者“下”）
【答案】60Ω 下
家庭电路专题易错题型
1、（2023J12共同体期中）如图所示的是一种常用的断路器也叫空气开关。若空气开关断开后复位又立刻自动断开，这不可能是（ ）
A. 电路中出现了断路现象 B. 电路中有短路现象
C. 空气开关的额定电流过小 D. 家庭电路中总电流过大
【答案】A
2、（2023建功期中）如图是正常家庭电路的一部分。下列说法正确的是（ ）
A.导线B与大地之间的电压为220V
B.测电笔先后插入插座的左右插孔，氛管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.断开开关S后，站在地上的人接触a点或b点一定不会触电。
【答案】C
3、（2023绍初期中）如图是小轩家的部分电路。下列说法正确的是（　 　）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
【答案】D
4、（2023建功期中）某同学发现厨房里每次使用完电饭锅都要将插头从插座上拔下来，非常地不方便，于是买来了如图甲的插座。图乙是该插座背面的接线示意图，其中d线是 (选填“火线”或“零线”)
【答案】零线
5、（2023绍初期中）小明同学在学习了电与磁的有关知识后，对自己家中的电路和连接非常感兴趣。
（1）小明同学知道了照明电路中，各盏灯之间、灯与其他用电器间应该是　 　联；
（2）小明同学认识了许多家庭用电中的器材、设备，并知道它们的用途。如记录电路消耗的电能用 　 　；保护电路安全要安装　 　。
（3）小明同学也想试一试自己安装电路，在安装电路之前，必须要使用测电笔来判断电路的火线和零线，如图甲、乙所示是小明同学使用测电笔的两种方法，正确的是　 　。
小明同学在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电
路 　 　（选填“增接零线”“加接地线”或“加接断路器”）。
【答案】并 电能表 断路器 甲 加接地线
6、（2023J12共同体期中）图甲为某家用电路示意图，为防止电路短路而引发火灾，小明欲将某款双金属片断路器接入该家庭电路中，图乙为断路器分别在“电路正常”和“某处短路”两种状态的示意图。
(1)图甲中灯泡与插座的连接方式是 。
(2)将断路器接入图甲中M处时，应选择a、b、c中的 两个接线柱。
(3)小明将该断路器接入图甲中 N处，在使用中因电灯L发生短路导致断路器断开，若用测电笔测试插座三个孔的带电情况，其中能使氖管发光的有 。(可多选)
A. 接地插孔 B. 零线插孔 C. 火线插孔
【答案】并联 ac BC
7、（2023绍初期中）根据安全用电要求，现代家庭中用空气断路器（俗称“空气开关”）来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
（1）若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的 　 　（填“火”或“零”）线上；
（2）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。如表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号 材料 升高的温度/℃ 原长（m） 伸长量（mm）
1 黄铜 10 1.00000 0.19
2 黄铜 10 2.00000 0.38
3 康铜 10 1.00000 0.15
4 康铜 30 1.00000 0.65
5 铝 10 2.00000 0.46
6 铝 30 1.00000 0.69
①从1、3（2、5或4、6）两组实验记录可以看出物体的伸长量与　 　有关；
②如上图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是　 （填“黄铜”或者“康铜”）。
【答案】火 材料 黄铜
8、（2023J12共同体期中）小萌家厨房新装了目前流行的轨道插座(如图甲)，将厨房电路简化后即为下图乙，请回答：
(1)图乙中，控制厨房照明灯L的开关应该接在方框 中(选填“1”或“2”)。
(2)小萌用测电笔检测图甲中插座 F各插孔的带电状况，其中使用测电笔的握法正确且氖管发光的是 (填序号)。
(3)小萌进入厨房，打开灯L 发光，将微波炉插入三孔插座 D 使其正常工作，在三孔插座 B上刚插上电热水壶(开关未闭合)的插头时，微波炉停止工作，但灯L仍正常发光。拔出电热水壶的插头后，用测电笔测试三孔插座B的左右两孔，氖管都发光，则故障是 。
A. 进户零线断路 B. ab两点间断路 C. 微波炉短路 D. ef两点间断路
【答案】2 D D
9、（2023建功期中）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220伏的电源上时，用电器R的阻值为88欧，电路中还有额定电流为10安的熔断丝(俗称保险丝)。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少 （忽略保险丝电阻，下同）
（2）一个潮湿的人，脚穿塑料鞋站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少？并分析熔断丝会不会熔断？
【答案】2.5A 0.022A 远小于10A，不会熔断
