2023-2024学年八年级下学业水平期中质量检测 科学试卷
（考试范围1-4章）
1. 全卷分试题卷Ⅰ、试题卷Ⅱ和答题卷。试题卷有4大题34小题。满分120分，考试时间120分钟。
2. 请将学校、姓名、班级、试场号、座位号和准考证号分别填写在答题卷的规定位置上。
3. 答题时，把试题卷I的答案在答题卷上对应的选项位置用2B铅笔涂黑涂满。将试题卷
Ⅱ答案用黑色字迹钢笔或签字笔书写，答案必须按照题号顺序在答题卷上各题目规定区
城内作答，做在试题卷上或超出答题区城书写的答案无效。
一、选择题（本题共20小题，每小题2分，共40分。请选出每小题中一个最符合题意的选项，不选、多选、错选均不给分）
1. 某款智能机器人可实现5G人机交互，能够模拟出不同的声音。下列关于该机器人的说法正确的是（　　）
A. 调节机器人的音量，是改变了声音的音调
B. “辨音识人”的主要依据是声音的音色
C. 机器人的声音在空气中的传播速度约3×108m/s
D. 机器人可以用语言和孩子交流，说明声音可以传递能量
2. 如图所示为电力工人随身携带的电工箱，箱内的下列物品中属于导体的是（　　）
A．金属刀片 B．塑料空心手柄
C．橡胶保护套 D．电工胶带
3. 矿难中长时间处于黑暗中的矿工被救助上井后，通常被蒙上眼睛以保护视网膜免受强光的伤害。正常情况下控制进入眼球光线多少的结构是（　　）
A．瞳孔 B．晶状体 C．玻璃体 D．角膜

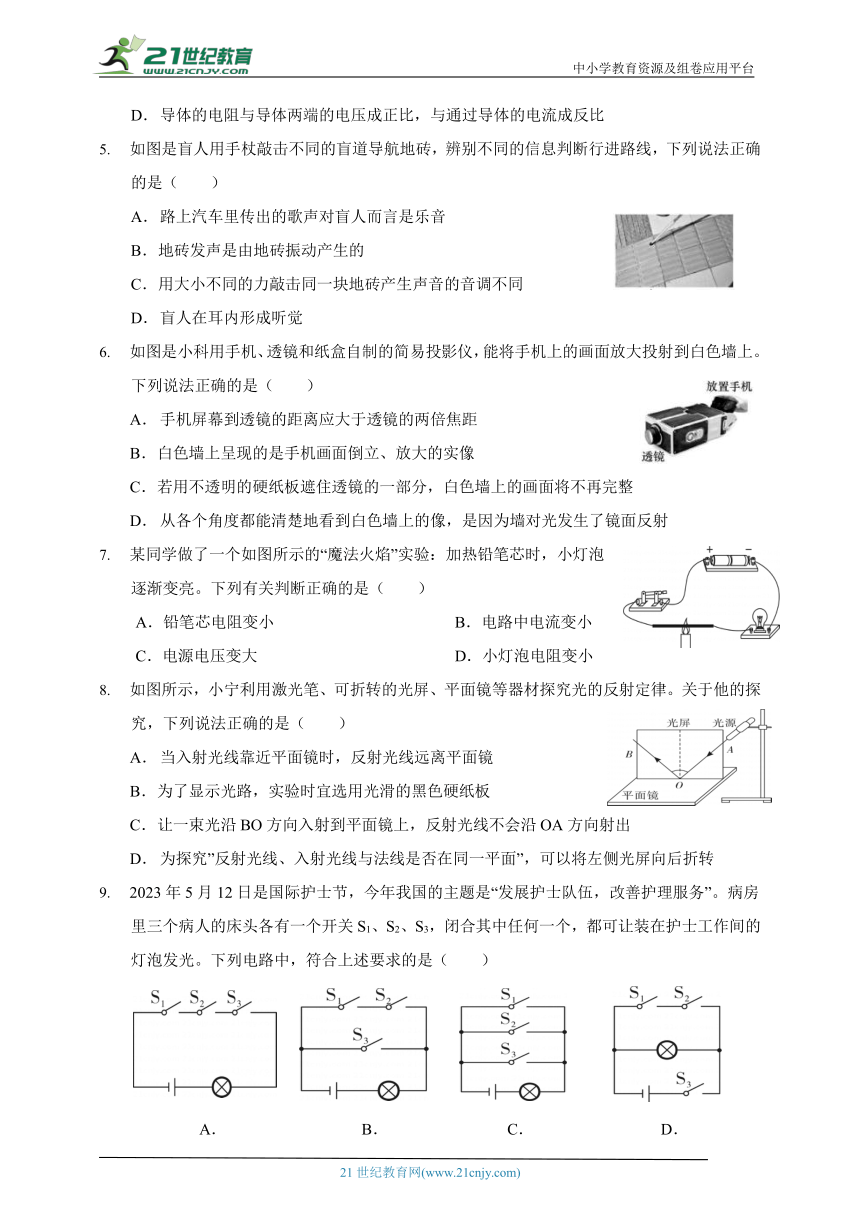

4. 下列有关电学知识的说法中正确的是（　　）
A． 导体两端电压为0V 时，导体电阻为0Ω
B． 通过导体的电流越小，导体的电阻越大
C． 某段导体两端的电压越高，通过这段导体中的电流就越大
D． 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
5. 如图是盲人用手杖敲击不同的盲道导航地砖，辨别不同的信息判断行进路线，下列说法正确的是（　　）
A． 路上汽车里传出的歌声对盲人而言是乐音
B． 地砖发声是由地砖振动产生的
C． 用大小不同的力敲击同一块地砖产生声音的音调不同
D． 盲人在耳内形成听觉
6. 如图是小科用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（　　）
A． 手机屏幕到透镜的距离应大于透镜的两倍焦距
B． 白色墙上呈现的是手机画面倒立、放大的实像
C． 若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D． 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射
7. 某同学做了一个如图所示的“魔法火焰”实验：加热铅笔芯时，小灯泡逐渐变亮。下列有关判断正确的是（　　）
A．铅笔芯电阻变小 B．电路中电流变小
C．电源电压变大 D．小灯泡电阻变小
8. 如图所示，小宁利用激光笔、可折转的光屏、平面镜等器材探究光的反射定律。关于他的探究，下列说法正确的是（　　）
A． 当入射光线面镜时，反射光线远离平面镜
B． 为了显示光路，实验时宜选用光滑的黑色硬纸板
C． 让一束光沿BO方向入射到平面镜上，反射光线不会沿OA方向射出
D． 为探究”反射光线、入射光线与法线是否在同一平面”，可以将左侧光屏向后折转
9. 2023年5月12日是国际护士节，今年我国的主题是“发展护士队伍，改善护理服务”。病房里三个病人的床头各有一个开关S1、S2、S3，闭合其中任何一个，都可让装在护士工作间的灯泡发光。下列电路中，符合上述要求的是（　　）
A． B． C． D．

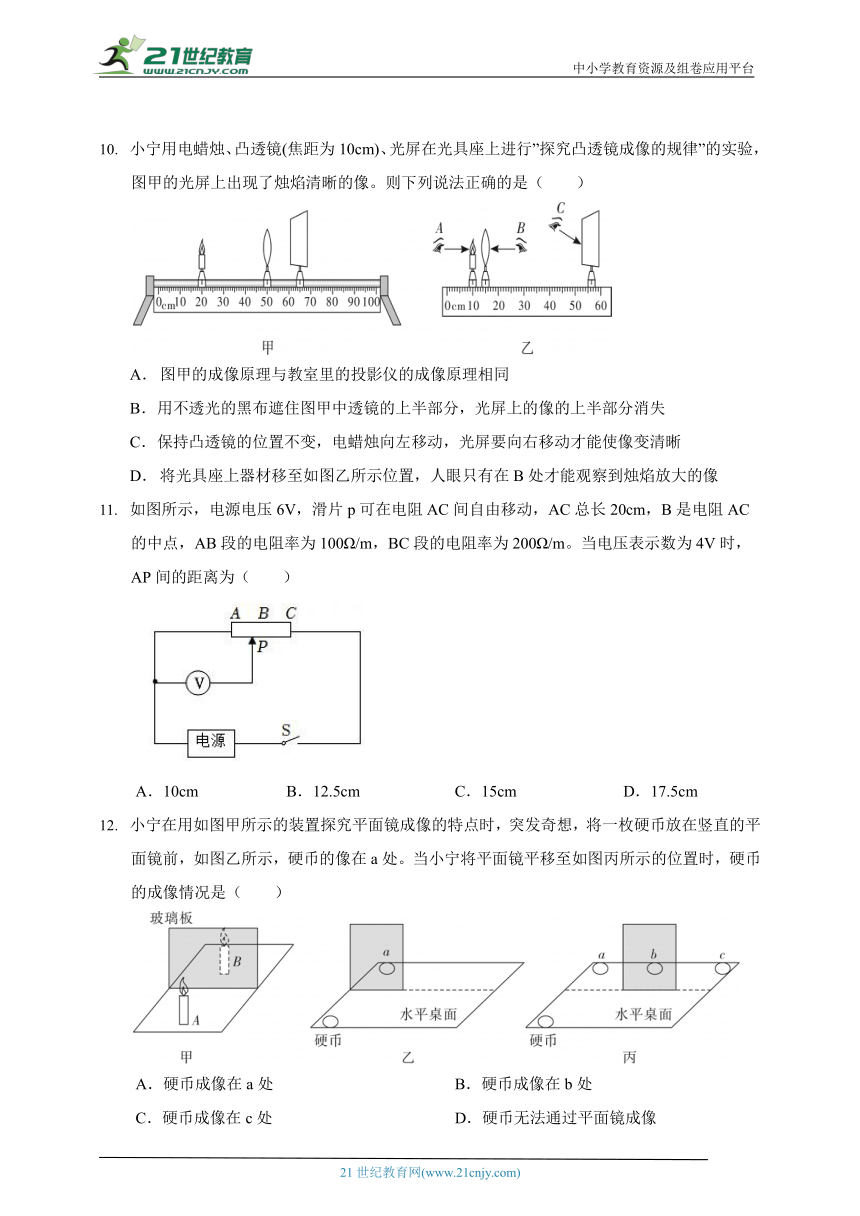

10. 小宁用电蜡烛、凸透镜(焦距为10cm)、光屏在光具座上进行”探究凸透镜成像的规律”的实验，图甲的光屏上出现了烛焰清晰的像。则下列说法正确的是（　　）
A． 图甲的成像原理与教室里的投影仪的成像原理相同
B． 用不透光的黑布遮住图甲中透镜的上半部分，光屏上的像的上半部分消失
C． 保持凸透镜的位置不变，电蜡烛向左移动，光屏要向右移动才能使像变清晰
D． 将光具座上器材移至如图乙所示位置，人眼只有在B处才能观察到烛焰放大的像
11. 如图所示，电源电压6V，滑片p可在电阻AC间自由移动，AC总长20cm，B是电阻AC的中点，AB段的电阻率为100Ω/m，BC段的电阻率为200Ω/m。当电压表示数为4V时，AP间的距离为（　　）
A．10cm B．12.5cm C．15cm D．17.5cm
12. 小宁在用如图甲所示的装置探究平面镜成像的特点时，突发奇想，将一枚硬币放在竖直的平面镜前，如图乙所示，硬币的像在a处。当小宁将平面镜平移至如图丙所示的位置时，硬币的成像情况是（　　）
A．硬币成像在a处 B．硬币成像在b处
C．硬币成像在c处 D．硬币无法通过平面镜成像
13. 在如图所示的电路中，电源电压保持不变，由于电阻R或小灯泡L可能出现了故障，开关S闭合前后，电流表有示数且示数不变。下列判断中正确的是（　　）
A．电阻R断路 B．电阻R短路 C．小灯泡L断路 D．小灯泡L短路
14. 如图所示的电路中，灯泡电阻和电源电压保持不变，闭合开关S，将滑片向右移动，则（　　）
A． 灯泡亮度变暗，电流表示数变小
B． 灯泡亮度变亮，电流表示数不变
C． 灯泡亮度不变，电流表示数变大
D． 灯泡亮度不变，电流表示数变小
15. 小金因疫情居家隔离，常常锻炼身体控制体重，他利用某压敏电阻R及相关电路元件设计身高体重测量仪(如图甲所示)的测量电路，压敏电阻的阻值随压力变化的关系如图乙所示。现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。下列电路设计最合理的是（　　）
A．B．C．D．
16. 成语“坐井观天”的意思是坐在井里看天，用来比喻眼界狭窄之人。枯井中的青蛙位于井底O点，下列光路图中，能正确表示“坐井观天”含义的是（　　）
A． B． C． D．
17. 物理学中对于一些看不见、摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识，或用易测量的物理量间接测量，这种研究问题的方法叫作转换法。转换法在科学研究中被广泛应用，下列研究运用了转换法的是（　　）
A． 研究电压时把电压比作水压
B． 摩擦起电实验中，通过吸引轻小物体的现象来说明物体带电
C． 研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同
D． 研究电学相关知识时，用电路图来代替实物电路进行分析研究
18. 平面镜前飞过一小球，小球的运动轨迹如上图所示，则它在镜中像的轨迹应为（　　）
A．①→② B．①→③ C．④→② D．④→③
19. 如图所示的电路中，已知电阻R2的阻值为10Ω，合开关S1、S2，电流表A1的示数为0.5A，A2的示数为0.3A。下列说法正确的是（　　）
A． 电源电压为5V
B． 电阻R1的阻值为15Ω
C． 通过电阻R1的电流为0.5A
D． 若断开开关S2，电流表A1的示数变大
20. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示的电路进行探究，器材：学生电源(6V)，滑动变阻器(“20Ω1A”)，电流表，电压表，开关，三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（　　）
A． 要获得3组实验数据，电压预设值范围可以为1.5~5V
B． 要获得3组实验数据，电压预设值范围可以为1~4V
C． 电压预设值越大，在获得3组实验数据的过程中，滑动变阻器阻值调节范围越小
D． 实验中电压预设值为2V时，要获得3组实验数据，需更换最大阻值为30Ω的滑动变阻器
二、填空题（本题共7小题，每空2分，共32分）
21. 科学方法是开启大自然奥秘之门的钥匙。如右图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的　 　（填“响度”或“音调”）不同，同时可以通过兵乓球反弹的高度，来显示出鼓面振动的情况。本实验中用到的科学方法是　 　。
22. 如图为我市2022年11月底发生的雷电现象，雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是 　 　（选填“同种”或“异种”）电荷；云层和空气摩擦带电的实质是 　 　（选填“产生了新电荷”或“电荷发生了转移”）。
23. 光在水和空气的界面会同时发生折射和反射。
(1) 如图所示，当光垂直射向界面，此时，折射角为　 　度；
(2) 若将此光线绕着入射点顺时针旋转20度，此时，反射角为　 　度，旋转后，折射角　 　入射角(填“大于”“小于”或“等于”)。
24. 如图所示，群明湖畔的北京冬奥会的首钢滑雪大跳台，是以敦煌飞天壁画为设计灵感，主体就像”飞天”的飘带，这是自由式滑雪和单板滑雪比赛的场地。跳台高60m，全长164m。请回答：
(1) 平静的群明湖面上倒映着美丽的”飞天”飘带是由于光的　 　(填 “折射”“反射”或”直线传播”)形成的。
(2) 地面上跳台最高点与其对应湖面下跳台”最高点”的距离为　 　m。
25. 如图(a)所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图(b)所示，根据图线的信息可知：图线　 　(填“甲”或“乙”)是电压表V1变化的曲线，电阻R1的阻值是　 　Ω；当电路中的电流为0.25A时，R1与R2的比值为　 　。
26. 如图所示电路中，电源电压不变，R1=20Ω，R2=30Ω，回答下列问题。
(1) 当开关S断开，甲乙两表为电流表时，两电流表的示数之比I甲：I乙=　 　；
(2) 当开关S闭合，甲乙两表为电压表时，发现两电压表的示数一样且接近电源电压，若出现此现象是由于电路中某一处故障引起的，则此故障可能是　 　。
27. 如图（a）所示，在注有清水的试管内留有一个稍大的空气泡，将试管水平固定在白纸上方，并使光线竖直向下照射到试管上，观察试管下方的白纸，发现呈现在白纸上的竟是一条与试管平行的亮线，而在与空气泡相对应的位置上，则是一个橄榄形的黑影如图（b）所示。原来，试管中充满水的部分相当于　 　透镜，而试管上空气泡所处的位置相当于一个　 　透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化？ （选填“不变”、“一直变粗”、“一直变细”、“先变粗后变细”或“先变细后变粗”）。
三、实验探究题（本题共4小题，每空3分，共30分）
28. 在某次探究凸透镜成像规律的实验中：
(1) 小曙想知道实验中所用透镜的焦距，做了如图甲实验，让镜面垂直于阳光，在透镜下面放上白纸与镜面平行，测出透镜与白纸间距s(单位cm)与对应的白纸被烤焦的时间t(单位min)，绘出如图乙所示的图像，可判断该透镜的焦距f为　 　cm；
(2) 如图丙所示，另取一块焦距为15cm的凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在　 　(选填“Ⅰ”“Ⅱ"或“Ⅲ”)区域内左右移动，才能在光屏上得到清晰的实像；
(3) 小曙在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，该过程中像的大小将　 　(选填“变大”“变小”或“不变”)，物距u随时间t的变化图象如下图所示，则像距v与t的大致变化关系为下图中的　 　。
A．B．C．D．
29. 小舟和小嘉两位同学分别探究“电流和电阻的关系”。小舟探究过程如下：
【实验步骤】
I. 根据设计的方案将阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，观察并记录相关数据；
II. 换用阻值为10Ω、20Ω的电阻，重复上述过程。
【得出结论】小舟对记录的数据进行处理，并绘制成图乙，据此得出的结论是　 　。
【深入思考】为确保小舟的实验顺利进行，R’的最大电阻值至少为　 　Ω。
【交流反思】小嘉用和小舟同样的器材进行实验却无法得出正确结论，其记录的数据如表所示，请你帮他分析原因：　 　。
30. 小科用“伏安法”测量未知电阻R的阻值。
(1) 根据图甲的电路图，用笔画线代替导线，将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程。
(2) 电压表的示数为1.5V时，电流表的示数如图丙所示，可算出电阻R的阻值为　 　Ω。
(3) 他接着移动滑动变阻器的滑片测出多组电压和电流的值，算出对应的电阻值及电阻的平均值。计算电阻的平均值的目的是　 　。
(4) 测出电阻R的阻值后，小科还对标有2.5V的小灯泡的电阻进行了测量，他测量了多组数据，如下表所示。
次数 1 2 3 4 5
电压U/V 2.5 2.1 1.7 0.9 0.1
电流I/A 0.28 0.26 0.24 0.19 0.05
电阻R/Ω 8.93 8.08 7.08 4.74 2.00
小灯泡亮度 亮度越来越暗
小科发现5次测量的电阻值相差较大，和其他小组交流发现都存在类似情况，且小灯泡的电阻随电压减小而减小，亮度也变暗。同学们认为这种情况不是误差造成的，而是小灯泡电阻受　 　影响。
四、解答题（本题共4小题，31、32、33题各4分，34题6分，共18分）
31. 据报导，德国男子艾德里安耳朵太“灵敏”，能够听到自己身体发出的任何声音，包括自己的眨眼声，他的心跳声，有时甚至让他感到“震耳欲聋”。用餐时他咀嚼食物的声音听起来就像搅拌机一样响，几乎要令他发狂。后来，艾德里安才通过互联网查出了自己的罕见病因，彻底治愈了困扰他多年的“神耳”怪病。
(1) 心脏跳动时发声吗？　 　。
(2) “震耳欲聋”是指声音的哪一方面的特征？____。
A．音调高 B．响度大
C．音色好 D．以上三个方面都有
(3) 想一种听到自己心跳的方法：　 　。
(4) 男子能听到别人听不到的声音，这些声音对他来讲是　 　（选填“乐音”或“噪声”）。
32. 如图所示，电源电压保持不变，R1=10Ω，R2=20Ω。
(1) 当开关S1闭合，S2、S3断开时，电流表的示数为0.4A，求此时电路的总电阻和电源电压。
(2) 当开关S1、S2和S3都闭合时，电流表示数为l.6A，灯泡正常发光，求此时通过灯L的电流和L的电阻。
33. 寒假期间，小科同学一家驾车到杭州周边景点游玩。善于观察的他发现了小轿车中运用了许多的光学知识。
发现1：小轿车的前挡风玻璃如图①，都是倾斜安装的，而不是竖直安装。
发现2：小轿车两侧的观后镜如图②，可观察后面的行驶车辆。
发现3：小轿车的远光灯结构如图③所示，夜间开灯时，发现一束光照射的距离特别远。
请你利用所学的光学知识，解释小科同学的这三个发现。
部件 所用光学器件 原理或目的
例：①挡风玻璃 平面镜 成像在挡风玻璃斜上方，行车更安全
②观后镜 　 　
③远光灯 　 　
34. 在如图甲所示电路中，电源电压保持不变，电流表的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器R的规格为“30Ω0.5A”。在保证电路各元件安全的情况下，最大范围调节滑动变阻器的滑片P，其中的一只电压表示数与电流表示数对应关系如图乙所示。
(1) 图乙中的电压值是电压表　 　的示数；
(2) 求电源电压和定值电阻R0的阻值；　 　
(3) 在保证电路各元件安全的情况下，求滑动变阻器的取值范围。（写出完整解题过程）　 　
答案解析部分
1．【答案】B
【解析】【分析】（1）（2）声音的大小叫响度，声音的高低叫音调，声音的特点叫音色；
（3）根据声音的传播速度判断；
（4）根据声音利用的两个方面判断。
【解答】A.调节机器人的音量，是改变了声音的响度，故A错误；
B.“辨音识人”的主要依据是声音的音色，故B正确；
C.机器人的声音在空气中的传播速度约340m/s，故C错误；
D.机器人可以用语言和孩子交流，说明声音可以传递信息，故D错误。
故选B。
2．【答案】A
【解析】【分析】导体：容易导电的物质。金属、石墨（碳）、人体、大地和盐类的水溶液都是导体。绝缘体：不容易导电的物质。橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气都是绝缘体。
【解答】A.金属刀片容易导电，属于导体，故A正确；
B. 塑料空心手柄不容易导电，属于绝缘体，故B错误；
C. 橡胶保护套不容易导电，属于绝缘体，故C错误；
D. 电工胶带不容易导电，属于绝缘体，故D错误。
故答案为：A。
3．【答案】A
【解析】【分析】眼球由眼球壁和内容物组成。眼球壁包括角膜、巩膜、虹膜（虹膜中央有瞳孔）、视网膜等。角膜、房水、晶状体、玻璃体共同构成了眼的折光系统。来自物体的光线经眼球的折光系统，成像在视网膜上。
【解答】A、瞳孔在虹膜中央，可根据环境中光的强弱，随时调节进入眼球的光线多少，A符合题意；B、晶状体相当于一个凸透镜，能使物体成像在视网膜上，B不符合题意；
C、玻璃体是折光系统的组成部分，不能调节光线的多少，C不符合题意；
D、角膜主要是保护眼球和折光作用，不能调节光线多少，D不符合题意；
故答案为：A
4．【答案】C
【解析】【分析】根据对电压、电阻和欧姆定律的认识判断。
【解答】电阻是导体本身的一种性质，它只与导体的材料、长度、横截面积和温度有关，与它两端的电压和电流无关，故A、B、D错误；
根据U=IR可知，当电阻一定时，两端的电压越高，则通过导体的电流越大，故C正确。
故选C。
5．【答案】B
【解析】【分析】声音是由于物体的振动而产生的，其三要素为响度，音调和音色。
【解答】A. 路上汽车里传出的歌声对盲人而言是噪音；
B.地砖振动发出声音；
C. 用大小不同的力敲击同一块地砖产生声音的响度不同；
D. 盲人在大脑皮层形成听觉。
故答案为：B
6．【答案】B
【解析】【分析】光通过凸透镜发生折射，成倒立放大的实像，在墙壁上看到的原因为光的反射。
【解答】A.成倒立放大的实像时，物距在一倍焦距和两倍焦距之间；
B.凸透镜成实像时为倒立放大的实像；
C. 若用不透明的硬纸板遮住透镜的一部分 ，画面变暗；
D. 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了漫反射。
故答案为：B
7．【答案】A
【解析】【分析】在电压不变时，电阻变小，电流变大，电灯变亮；
【解答】某同学做了一个如图所示的“魔法火焰”实验：加热铅笔芯时，小灯泡逐渐变亮。说明加热时，铅笔芯的电阻变小，电流变大，电灯变亮；所以A正确；
故答案为：A.
8．【答案】D
【解析】【分析】反射定律：1.入射光线、反射光线、法线在同一平面，2.入射光线和反射光线位于法线的两侧，3.反射角等于入射角；
反射角为反射光线与法线的夹角，入射角为入射光线与法线的夹角
【解答】A. 当入射光线面镜时，入射角变大，反射镜也会变大，因此反射光线也会面镜，A错误
B. 粗糙的纸板能更好的显示光的传播路线，因此实验室宜选用粗糙的硬纸板，B错误
C. 光路是可逆的，所以让一束光沿BO方向入射到平面镜上，反射光线会沿OA方向射出，C错误
D. 将左侧光屏向后折转，反射光线就无法显示在光屏上了，因此可以说明入射光线、反射光线、法线在同一平面，D正确
故答案为：D
9．【答案】C
【解析】【分析】用电器相互影响为串联，不相互影响为并联，据此确定三个开关的串并联关系即可。
【解答】根据题意可在，闭合任意一个开关，灯泡都会发光，那么说明三个开关不相互影响，应该为并联，最后与灯泡串联，如下图所示：
故选C。
10．【答案】D
【解析】【分析】凸透镜成像规律如下图
序号 物距u和焦距f的位置 像的性质 相当原理 像距v和焦距f的位置
1 u>2f 倒立、缩小的、实像 照相机 2t>v>f
2 u=2f 倒立、等大的、实像 　 v=2f
3 2f>u>f 倒立、放大的、实像 幻灯机 v>2f
4 u=f 不成像 　 　
5 f>u 在光屏中不成像从光屏透过凸透镜成正立、放大、虚像 放大镜 　
【解答】A.从加入可以看出其物距大于像距，根据凸透镜成像规律，其成像的性质是成倒立、缩小的实像，应与照相机原理相同，A错误
B. 用不透光的黑布遮住图甲中透镜的上半部分，光屏上还是能成完整的像的，只是透过的光线少了，成的像比之前要暗一些，B错误
C. 保持凸透镜的位置不变，电蜡烛向左移动，相当于物距变大，像距会变小，光屏应向左移动才能使像变清晰，C错误
D. 图乙中可以看出u＜f，像的性质是在光屏不成像，从光屏透过凸透镜成正立、放大的虚像，因此人眼要从B处才能观察到放大的像，D正确
故答案为：D
11．【答案】C
【解析】【分析】导体的电阻与长度成正比，据此分别计算出AB段和BC段的阻值，然后将二者相加计算出AC的总电阻，接下来根据欧姆定律计算出通过电路的电流，再根据计算出AP的阻值，并与AB段的阻值比较，从而计算出AP之间的距离即可。
【解答】根据图片可知，电阻AC全部接入电路，电压表测AP段电阻分担的电压。
根据“导体电阻与长度成正比”可知，
AB的电阻：RAB=100Ω/m×0.1m=10Ω；
BC的电阻：RBC=200Ω/m×0.1m=20Ω；
那么AC的阻值：RAC=RAB+RBC=10Ω+20Ω=30Ω；
那么总电流为：；
则AP的阻值：；
则BC段使用的电阻为：20Ω-10Ω=10Ω；
BC段的长度为：l；
因此AP之间的距离为：10cm+5cm=15cm。
故选C
12．【答案】A
【解析】【分析】平面镜成像的特点：1.成等大的虚像，2.像与物的连线与镜面垂直，3.像到镜面的距离与物到镜面的距离相等
【解答】A. 根据平面镜成像的特点——像与物的连线与镜面垂直，且像到镜面的距离与物到镜面的距离相等，可以得出硬币成像在a处，A正确
故答案为：A
13．【答案】B
【解析】【分析】对各个选项中的故障进行分析，推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.电阻R断路时，开关S断开时，电流表没有示数，故A不合题意；
B.电阻R短路时，电路里只有灯泡；当开关S闭合时，电路里还是只有灯泡，因此电流表有示数且示数不变，故B正确；
C.小灯泡L断路时，电流表没有示数，故C不合题意；
D.小灯泡L短路时，开关S断开，则只有电阻R工作；开关S闭合时，则没有电阻工作，此时发生短路，因此电流表的示数不同，故D不合题意。
故选B。
14．【答案】D
【解析】【分析】根据图片确定电阻的串并联关系，以及电表测量的物理量，结合欧姆定律分析判断即可。
【解答】根据图片可知，灯泡与变阻器并联，电流表测干路电流。
将变阻器的滑片向右移动时，它的阻值增大，则通过它的电流变小。由于灯泡两端的电压始终等于电源电压，因此灯泡的电压保持不变，通过它的电流也不变，那么灯泡亮度不变。根据I总=IL+I变可知，通过干路的电流变小，即电流表的示数变小。
故D正确，而A、B、C错误。
故选D。
15．【答案】C
【解析】【分析】人的身高的示数可以通过电压表的并联来实现，体重大小可以通过压敏电阻的阻值变化来进行控制。
【解答】A.A图中，闭合开关，滑动变阻器与R并联，电压表测电源电压，其示数不随支路电阻的变化而变化，故A不符合题意。
B.B图中，闭合开关，滑动变阻器与R串联，身高会影响电流表示数，故B不符合题意。
C.C图中，闭合开关，滑动变阻器与R并联，电压表测滑动变阻器两端电压，电流表测R所在支路的电流，身高越高，电压表示数越大，体重越重，电流表示数越大，故C符合题意。
D.D图中，闭合开关，滑动变阻器与R串联，身高会影响电流表示数，故D不符合题意。
故答案为：C
16．【答案】A
【解析】【分析】根据光沿直线传播的知识分析判断。
【解答】因为光在同一种均匀介质中沿直线传播，所以外面天空射到青蛙眼中的光线会被井壁遮挡，于是青蛙只看到一小部分天空，故A正确，而B、C、D错误。
故选A。
17．【答案】B
【解析】【分析】首先对选项中的探究过程进行分析，明确采用的方法，然后进行解答。
【解答】A.学习电压时，通过对比水压来认识它，采用的是类比法。故A不符合题意；
B.研究摩擦起电现象时，通过吸引轻小物体的现象来说明物体带电，采用的是转换法。故B符合题意；
C.研究导体电阻与导体长度的关系时，保持导体的材料和横截面积大小相同，采用的是控制变量法。故C不符合题意；
D.研究电学相关知识时，用电路图来代替实物电路进行分析研究，采用的是模型法。故D不符合题意。
故答案为：B。
18．【答案】A
【解析】【分析】根据平面镜成像的特点分析判断。
【解答】根据平面镜成像的特点可知，物体在平面镜中所成的像与物体关于平面镜对称，据此作图如下：
则①→②为小球运动轨迹在镜子中的像。
故选A。
19．【答案】B
【解析】【分析】根据图片确定电路的串并联关系，确定电流表所测的电流值，然后根据欧姆定律和并联电路的特点分析计算即可。
【解答】根据图片可知，定值电阻R1与R2并联，电流表A1测总电流，A2测电阻R2的电流。
A.电源电压U总=U2=I2R2=10Ω×0.3A=3V，故A错误；
BC.通过电阻R1的电流：I1=I总-I2=0.5A-0.3A=0.2A，则电阻R1的阻值：，故B正确，C错误；
D.若断开开关S2，则电流表A1只测R1的电流，因此它的示数变小，故D错误。
故选B。
20．【答案】C
【解析】【分析】由串联电路特点和欧姆定律计算电压在预设值最小时，电路中电流最小，变阻器连入阻值最大，由此计算、分析解答。
【解答】（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，
当定值电阻最大R=20Ω，当电压预设值最小为1.5V时，电路中电流最小：，
由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：，所以此预设电压值不正确，即A错误；
当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：，
由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：，所以此预设电压值不正确，即B错误；
（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小。故C正确；
（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，
此时电路中电流，
此时变阻器连入电路的阻值：，故D错误。
故答案为：C。
21．【答案】响度；放大法或转换法
【解析】【分析】（1）声音的大小叫响度，声音的高低叫音调，声音的特点叫音色；
（2）物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
【解答】（1）如右图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓的振幅大小不同，则发出的声音的大小不同，也就是响度不同。
（2）可以通过兵乓球反弹的高度，来显示出鼓面振动的情况。本实验中用到的科学方法是转换法。
22．【答案】异种；电荷发生了转移
【解析】【分析】（1）摩擦起电的本质为电荷的转移，失去电子的物体带正电，得到电子的物体带负电，二者电性相反，电荷量相同。
（2）根据摩擦起电的本质解答。
【解答】如图为我市2022年11月底发生的雷电现象，雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是异种电荷；云层和空气摩擦带电的实质是电荷发生了转移。
23．【答案】（1）0
（2）20；大于
【解析】【分析】（1）根据光的折射规律分析解答；
（2）入射角为入射光线与法线的夹角，根据“反射角等于入射角”计算反射角大小。根据光的折射规律分析折射角和入射角的大小关系。
【解答】（1）如图所示，当光垂直射向界面时，光的传播方向不发生改变，继续沿直线传播，则此时折射光线与法线重合，因此折射角为0度。
（2）若将此光线绕着入射点顺时针旋转20度，则此时入射光线与法线的夹角为20°，即入射角为20°，根据“反射角等于入射角”可知，此时反射角为20°。
旋转后，光从水中斜射入空气中时，折射角大于入射角。
24．【答案】（1）反射
（2）120
【解析】【分析】平面镜成像是由光的反射形成的，平面镜成像的特点：1、成的是等大的虚像，2、像与物的连线与镜面垂直，3、像到镜面的距离与物体到镜面的距离相等。
【解答】（1）湖面上倒映着美丽的”飞天”飘带是平面镜成像，是由光的反射形成的。
（2）跳台高60m，说明跳台最高点到镜面的距离为60m，根据像到镜面的距离与物体到镜面的距离相等，湖面下像到镜面的距离也是60m，因此地面上跳台最高点与其对应湖面下跳台”最高点”的距离为60m+60m=120m
故答案为（1）反射 （2）120
25．【答案】甲；20；5：1
【解析】【分析】解决此题的关键是能看懂甲图中电压表测的是哪部分电压及乙图中电压表示数随电流的变化情况，能用欧姆定律的变形式求解电阻的大小。
【解答】通过图可知，甲线反映电压随电流的增大而增大，且电压可以为0V，所以这是电压表V1示数变化图象；
从图b中可以看出，当电阻值为6V时，电流为0.3A，故；
当电路中的电流为0.25A时，U1=5V，U2=1V，故。
故答案为：甲；20；5：1。
26．【答案】（1）2： 5
（2）R1短路或R2断路
【解析】【分析】（1）首先确定串并联关系，以及电流表所测的物理量，然后根据串并联电路的电流特点完成计算即可；
（2）根据电压表的示数变化确定电路故障的类型。
【解答】（1）当开关S断开，甲乙两表为电流表时，两个电阻并联，电流表甲测通过R2的电流，乙测干路电流。在并联电路中，电流与电阻成反比，即；
则I甲：I乙=I2：（I2+I1）=2：（2+3）=2：5；
（2）开关S闭合，甲乙两表为电压表时，两个电阻串联，电压表甲测总电压，乙测R2的电压。甲的示数接近电源电压是正常的，而乙的示数接近电源电压时，它的电压值肯定是变大了。如果R1发生短路，此时只有电阻R2，自然它的电压等于电源电压。如果R2发生断路，此时电压表串联在电路中，由于电压表的内阻很大，因此几乎分得全部电压，即示数也接近电源电压。
27．【答案】凸；凹；先变细再变粗
【解析】【分析】（1）中间厚边缘薄的透镜为凸透镜，对光线有会聚作用；中间薄边缘厚的透镜为凹透镜，对光线有发散作用。
（2）在亮线到达凸透镜的焦点前，光线会越来越会聚，即亮线变细。当亮线超过焦点后，光线会越来越分散，即亮线变粗，据此解答。
【解答】（1）试管中充满水的地方中间厚边缘薄，相当于凸透镜。而在空气泡的位置，中间薄边缘厚，相当于凹透镜；
（2）如果把白纸从靠近试管向下移动到较远处，那么亮线先变细再变粗。
28．【答案】（1）10
（2）Ⅱ
（3）变小；C
【解析】【分析】（1）根据甲图可知，凸透镜到白纸之间的距离就是凸透镜的焦距；
（2）根据凸透镜的成像规律确定像距的范围，从而确定光屏的位置即可；
（3）①根据凸透镜成实像时“物近像远大，物远像近小”的规律分析解答。
②根据凸透镜的成像规律分析相距v随之间的变化规律即可。
【解答】（1）当凸透镜和白纸之间的距离等于焦距时，凸透镜的焦点恰好成在白纸上，此时会聚程度最大，温度最大，而白纸被烤焦的时间最短。根据图乙可知，凸透镜的焦距f=10cm。
（2）根据丙图可知，此时物距u=50cm-15cm=35cm>2f，此时成倒立缩小的实像，那么相距f（3）①小曙在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，根据“物远像近小”的规律可知，此时像逐渐变小，像距逐渐减小。
②根据题意可知，当物体远离凸透镜时，像距逐渐减小，且越靠近焦点，减小的速度越慢。但是无论怎样，像距都大于焦距，故C正确，而A、B、D错误。
故选C。
29．【答案】在电压一定时，导体中的电流与导体的电阻成反比；10；没有保持电阻两端的电压不变
【解析】【分析】【实验步骤】II.根据电压表的使用方法完成作图；
【得出结论】将电阻与对应的电流相乘，比较乘积大小，从而确定电流与电阻的关系；
【深入思考】根据图乙确定电路的最小电流和对应的电阻，根据计算出总电阻，再根据R'=R总-R计算变阻器接入的阻值即可。
【交流反思】将表格中的电流与电阻相乘，比较乘积大小，从而确定电压表的示数是否相同即可。
【解答】【实验步骤】II.在探究电流和电阻关系的实验中，电压表应该与定值电阻并联。由于电源电压为3V，所以电压表选择量程0~3V，如下图所示：
【得出结论】根据乙图可知，电流与电阻的乘积相等，那么得到结论： 在电压一定时，导体中的电流与导体的电阻成反比 。
【得出结论】根据图像可知，电路的最小电流为0.1A，此时定值电阻的阻值为20Ω；
那么总电阻为：；
则R'的最大阻值为：R'=R总-R=30Ω-20Ω=10Ω。
【交流反思】将表格中电流与电阻相乘，发现乘积不等，那么二者无法得到正确结论的原因： 没有保持电阻两端的电压不变 。
30．【答案】（1）
（2）5
（3）（为了）减小误差
（4）温度
【解析】【分析】（1）根据甲图确定电器元件的串并联关系，根据电源电压确定电压表的量程，根据图丙确定电流表的量程，根据阻值变化确定变阻器的接线情况即可。
（2）根据丙图读出电流表的示数，然后根据公式计算出电阻R的阻值；
（3）根据多次测量的实验目的解答；
（4）根据灯丝电阻随温度的变化规律分析解答。
【解答】（1）根据图甲可知，除了电压表与定值电阻R并联，其它的都是串联。电源电压大约为3V，则电压表选择量程0~3V。根据丙图可知，电流表选择量程0~0.6A。变阻器的滑片向右滑动时阻值变大，那么接入的部分变长，因此使用的应该是滑片左侧的部分，即变阻器应该接左下角的接线柱，如下图所示：
（2）根据丙图可知，电流表选择量程0~0.6A，分度值为0.02A，则示数为0.3A；
那么电阻R的阻值为：。
（3）他接着移动滑动变阻器的滑片测出多组电压和电流的值，算出对应的电阻值及电阻的平均值。计算电阻的平均值的目的是：（为了）减小误差。
（4）小科发现5次测量的电阻值相差较大，和其他小组交流发现都存在类似情况，且小灯泡的电阻随电压减小而减小，亮度也变暗。同学们认为这种情况不是误差造成的，而是小灯泡电阻受温度影响。
31．【答案】（1）能
（2）B
（3）利用听诊器来听到自己的心跳声
（4）噪声
【解析】【分析】 声音的三个特征分别是音调、响度和音色，结合它们的影响因素和特点可做出辨别。
【解答】 （1）物体振动都可以发出声音，因此，心脏跳动时是发声的。
（2）“震耳欲聋”是表示声音大的快把耳朵震聋了，因此表示的是声音的响度大，B符合题意。
（3）人听不到自己的心跳声，可以是因为声音的响度太小，或环境声音太嘈杂造成了干扰等。利用听诊器可减小声音的分散，使人能清楚地听到自己的心跳声。
（4）艾德里安能听到别人听不到的声音，这些声音对他正常的生活造成了干扰，因此对他来讲是噪声。
32．【答案】（1）当S1闭合，S2、S3断开时，R1和R2串联，L开路，I＝0.4A，
电路的总电阻R=R1+R2=10Ω+20Ω=30Ω
电源电压U＝IR＝0.4A×30Ω＝12V
答：此时电路的总电阻是30Ω，电源电压是12V。
（2）当S1、S2和S3都闭合时，R2被短路，R1和L并联
通过R1的电流：I1=U/R1=12V/10Ω=1.2A
通过灯L的电流IL＝I－I1＝1.6A－1.2A＝0.4A
RL＝U/IL＝12V/0.4A＝30Ω
答：此时通过灯L的电流时0.4A，灯L的电阻是30Ω。
【解析】【分析】（1） 开关S1闭合，S2、S3断开时 ，电路中R1和R2串联在一起，利用串联电路的电阻特点和欧姆定律可以求出总电阻和电源电压；
（2） S1、S2和S3都闭合时，R2被短路，R1和L并联 ，总电流等于各支路电流之和， RL＝U/IL 即可求解。
33．【答案】
部件 光学器件 原理或目的
②观后镜 凸面镜 能扩大观察范围(视野)
③远光灯 凹面镜 在焦点发出的光，经凹面镜平行出射
【解析】【分析】根据图片确定镜子的种类，结合光的传播的知识和成像知识分析解答。
【解答】
部件 光学器件 原理或目的
②观后镜 凸面镜 能扩大观察范围(视野)
③远光灯 凹面镜 在焦点发出的光，经凹面镜平行出射
34．【答案】（1）V2
（2）4V，5Ω
（3）3~15Ω
【解析】【分析】（1）根据甲图，分析两个电压表的示数变化规律，然后与乙图进行对照即可；
（2）从乙图中找到有关滑动变阻器的两组对应的电压和电流，然后根据U总=U1+U2列出方程，然后联立计算即可；
（3）根据乙图找到有关电压表的最大电压和对应电流，最小电压和对应电流，然后根据欧姆定律分别计算出对应的阻值即可。
【解答】（1）根据图片可知，定值电阻R0与滑动变阻器R串联，电压表V1测定值电阻R0两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。
当通过电路的电流变小时，则变阻器R接入电路中的电阻变大时，根据串联分压原理可知其分得的电压变大，即电压表V2的示数变大，那么图乙中的电压值是电压表V2的示数；
（2）由图乙可知，电路中的电流最小I小=0.2A时，电压表的示数最大为3V，电路中的电流最大I大=0.5A时，电压表的示数最小为1.5V，
根据欧姆定律可得电源电压：U=IR0+UR=0.2A×R0+3V=0.5A×R0+1.5V，
解得：R0=5Ω，U=4V；
（3）由欧姆定律可知通过电路的电流最小时，滑动变阻器接入电路中的电阻最大，
则最大阻值：；
通过电路的电流最大时，滑动变阻器接入电路中的阻值最小，
则最小阻值：，
所以滑动变阻器取值范围是3Ω～15Ω。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
