2.1.5 Auto CAD绘图软件的
基本功能和二维绘图

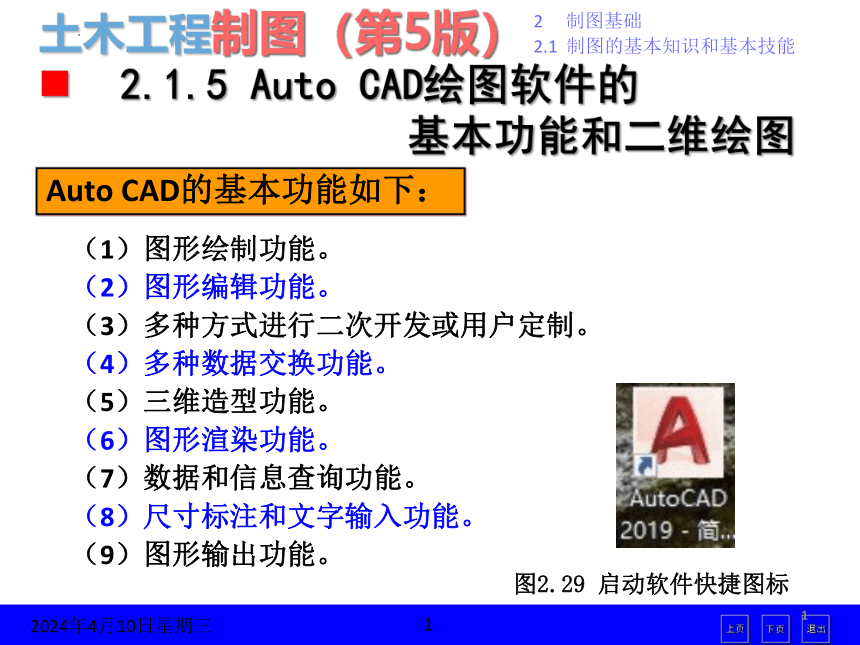

Auto CAD的基本功能如下：
（1）图形绘制功能。
（2）图形编辑功能。
（3）多种方式进行二次开发或用户定制。
（4）多种数据交换功能。
（5）三维造型功能。
（6）图形渲染功能。
（7）数据和信息查询功能。
（8）尺寸标注和文字输入功能。
（9）图形输出功能。
图2.29 启动软件快捷图标
近期使用过文档
开始绘图入口
连接

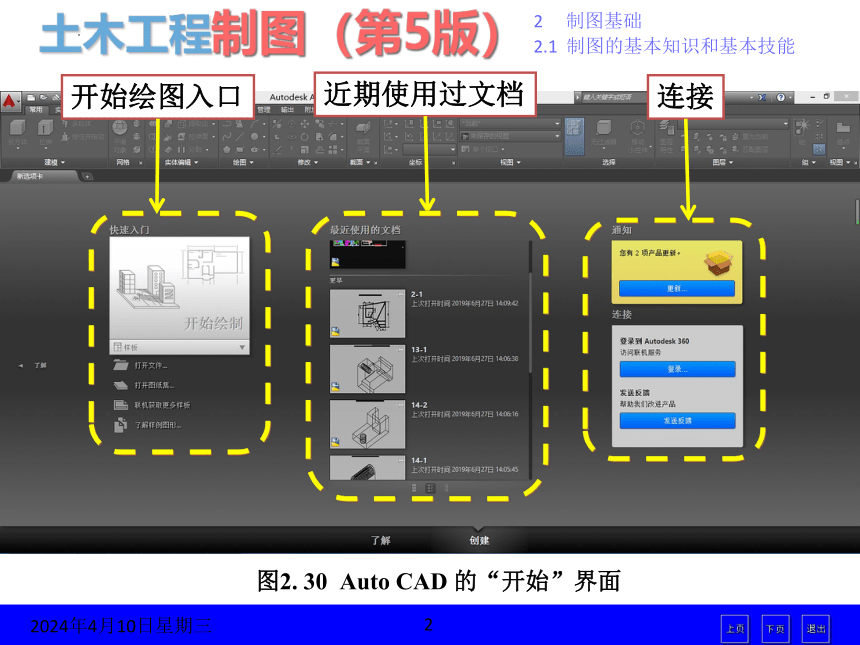

图2. 30 Auto CAD 的“开始”界面
标题栏
应用程序按钮
快速访问工具栏
工作空间
菜单栏

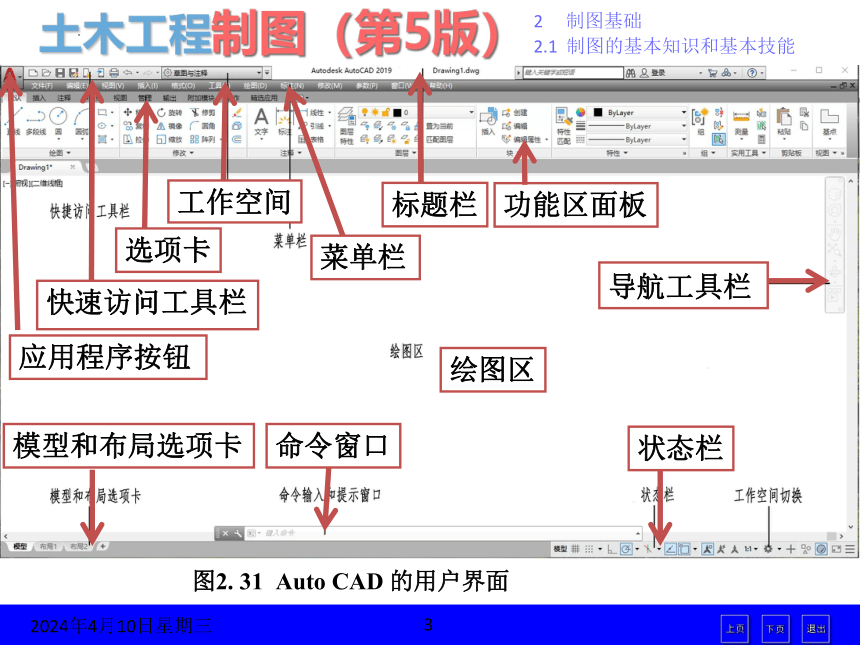

图2. 31 Auto CAD 的用户界面
模型和布局选项卡
绘图区
命令窗口
状态栏
导航工具栏
选项卡
功能区面板
当用户将光标点到工具条上某个命令的图标按钮时，即时出现该命令的中英文名称、用途简介；在修改命令工具条中更进一步图示其用法。
图2. 32 图标按钮的工具提示 图2. 33点击“▼“标志打开一组相关图标按钮
（1）键盘输入
在命令提示符后面，直接用键盘输入命令。
（2）菜单输入
单击菜单名，打开菜单，选择所需命令。
（3）图标按钮输入
鼠标移至某图标，单击该图标。
（4）重复输入
按回车键或空格键，可重复上一个命令。

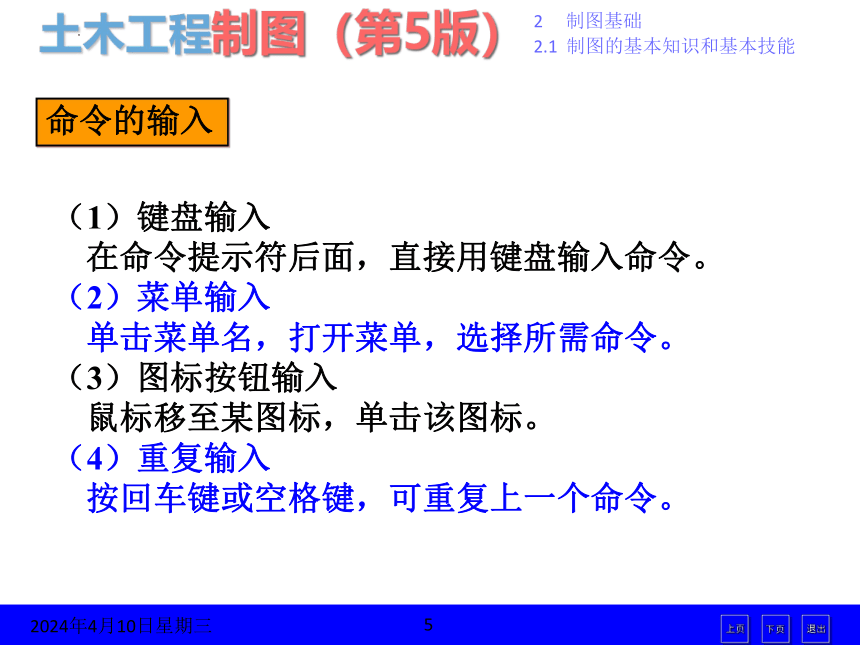

命令的输入
①绝对坐标，如: # 4，5。
②相对坐标，如: @ 2，1。
③极坐标，如: @ 2<15。
④光标定位，用鼠标在绘图区内定位。

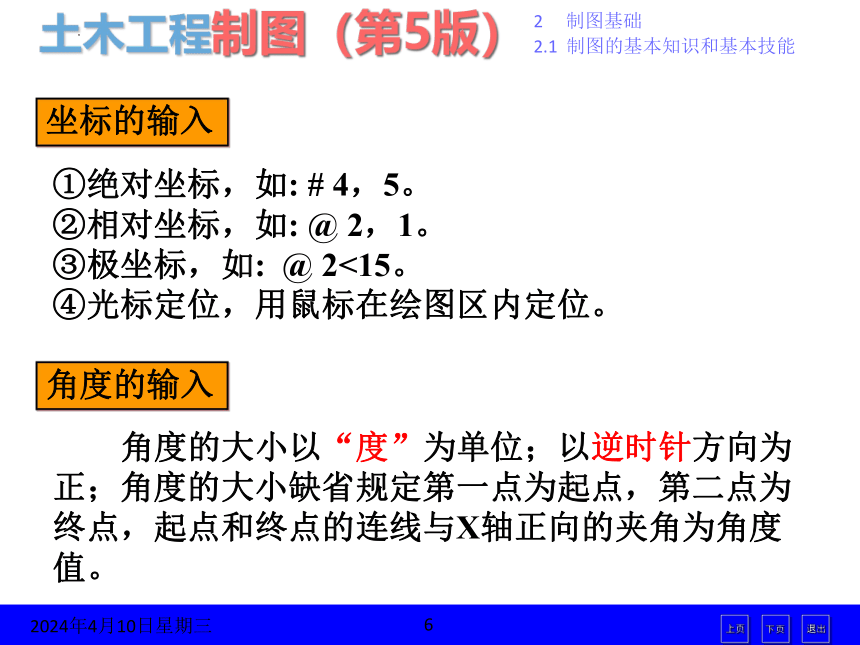

坐标的输入
角度的输入
角度的大小以“度”为单位；以逆时针方向为正；角度的大小缺省规定第一点为起点，第二点为终点，起点和终点的连线与X轴正向的夹角为角度值。
①如果当前图形已命名，则以此名称保存文件。
②如果当前图形尚未命名，则另存为，可在对话框中给文件命名，选择路径和位置，然后存盘。
③用另存为，可将图形另存为另一个名称的图形文件。
④保存图形时，系统将自动在文件名后加“.dwg”。
保存图形文件
图2. 34 [另存为]Save Drawing as对话框
打开已有的图形文件

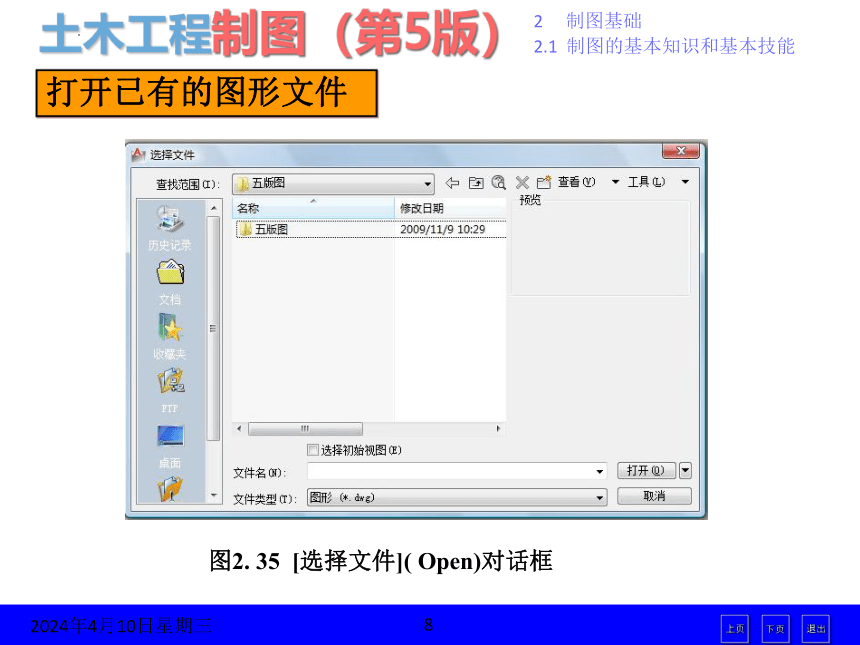

图2. 35 [选择文件]( Open)对话框
画直线命令（Line）

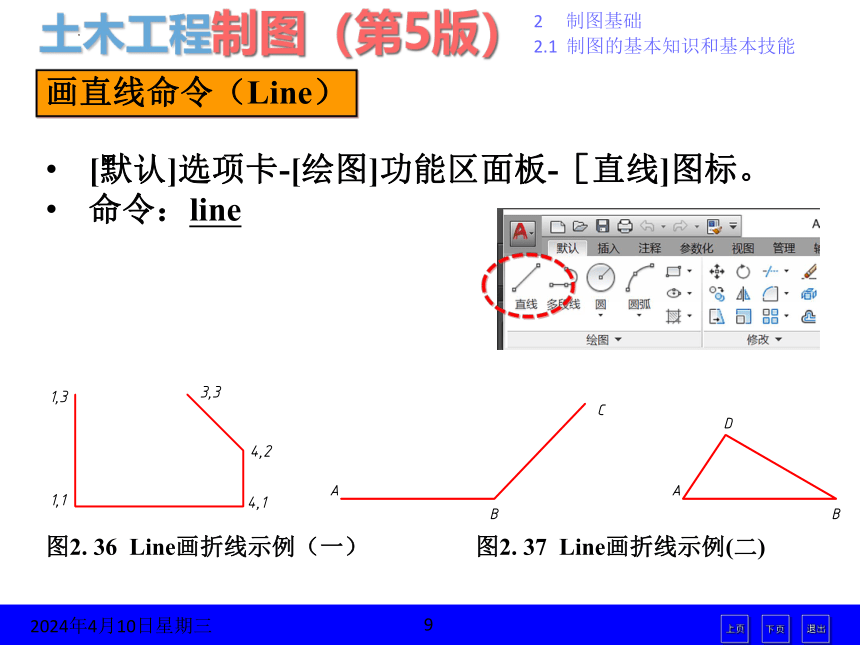

图2. 36 Line画折线示例（一） 图2. 37 Line画折线示例(二)
[默认]选项卡-[绘图]功能区面板-［直线]图标。
命令：line

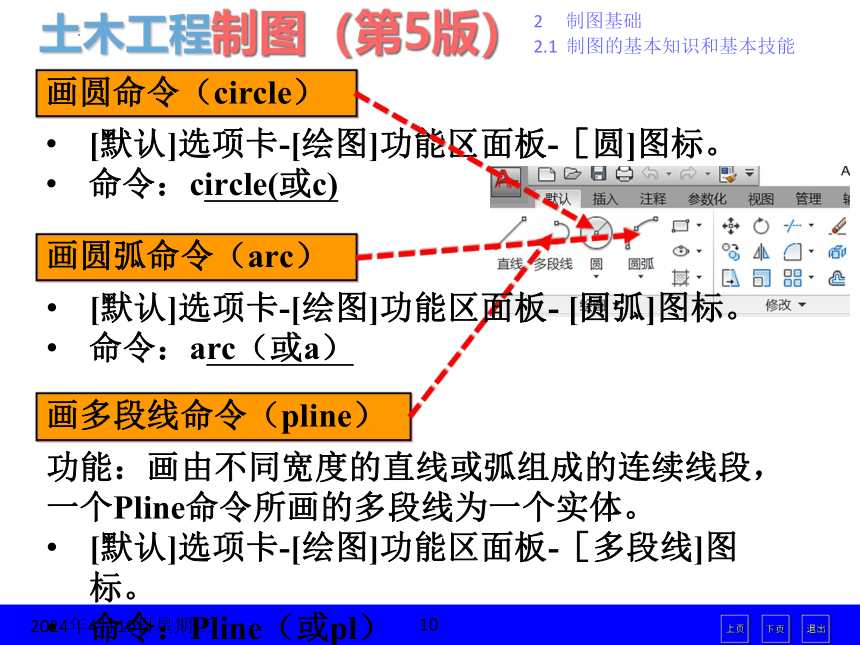

画圆命令（circle）
画圆弧命令（arc）
画多段线命令（pline）
功能：画由不同宽度的直线或弧组成的连续线段，一个Pline命令所画的多段线为一个实体。
[默认]选项卡-[绘图]功能区面板-［多段线]图标。
命令：Pline（或pl）
[默认]选项卡-[绘图]功能区面板-［圆]图标。
命令：circle(或c)
[默认]选项卡-[绘图]功能区面板- [圆弧]图标。
命令：arc（或a）

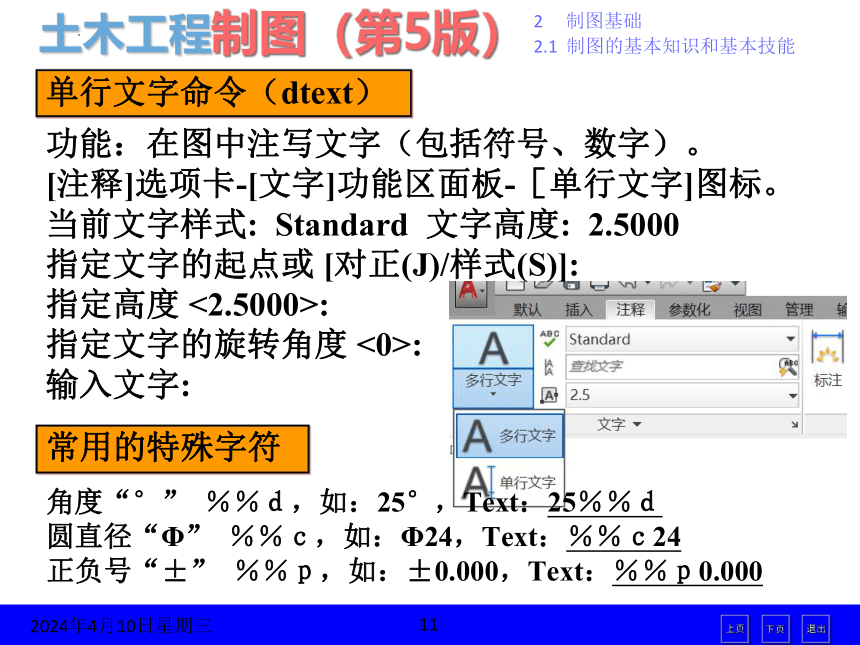

单行文字命令（dtext）
功能：在图中注写文字（包括符号、数字）。
[注释]选项卡-[文字]功能区面板-［单行文字]图标。
当前文字样式: Standard 文字高度: 2.5000
指定文字的起点或 [对正(J)/样式(S)]:
指定高度 <2.5000>:
指定文字的旋转角度 <0>:
输入文字:
常用的特殊字符
角度“°” ％％ｄ，如：25°，Text：25％％ｄ
圆直径“Φ” ％％ｃ，如：Φ24，Text：％％ｃ24
正负号“±” ％％ｐ，如：±0.000，Text：％％ｐ0.000
字体样式命令（style）
功能：建立和修改字体样式。

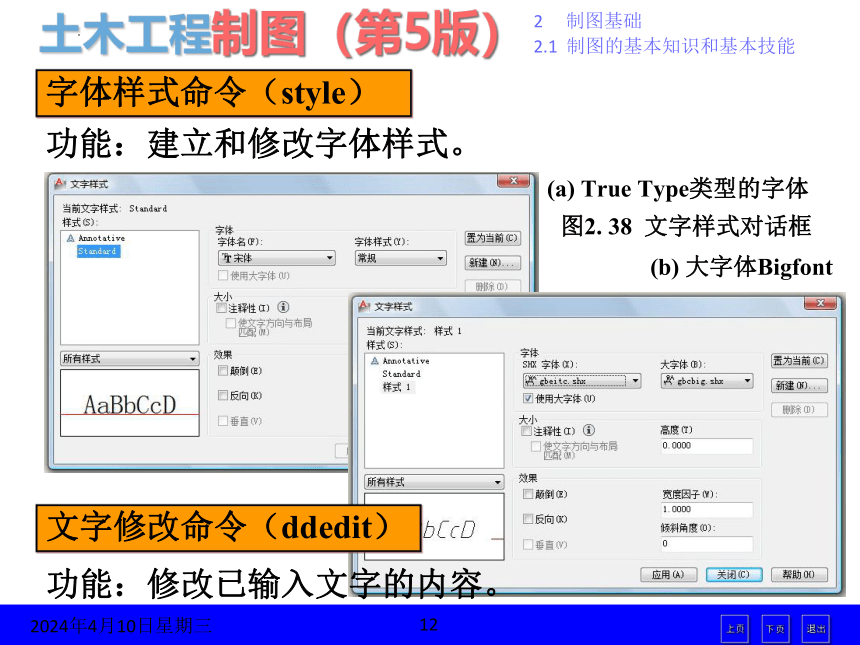

图2. 38 文字样式对话框
(a) True Type类型的字体
(b) 大字体Bigfont
文字修改命令（ddedit）
功能：修改已输入文字的内容。
视窗的缩放命令（zoom）
功能：改变图形在屏幕中显示的大小。
指定窗口角点，输入比例因子 (nX 或 nXP)，或
[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>：
视窗的平移命令（pan）
功能：不进行缩放，可将图形平移，把图形实体移至视窗内的任意位置。
重画命令（redraw）
功能：刷新屏幕，消除屏幕上残留的光标点。
图形的显示控制
图2.39 单击鼠标右键，在光标边上弹出的快捷菜单
目标选择
在图形修改的时候，先应选定被修改的目标，目标应是用绘图命令画出的实体。常用的目标选择方式有：
（1）点选方式 （2）窗口方式和交叉方式
图2. 40 目标选择
(a) 原始图形；(b) 窗口方式；(c) 交叉方式
修改命令
图2. 41 修剪命令
(a)原始图形；
(b)选择修剪边界；
(c)选择修剪对象；
(d)修剪完毕
[删除]（erase）、 [打断](break)、[修剪](trim)、[移动](move)、[复制](copy)、[缩放](scale)均在[默认]-[修改]功能面板, 或单击[修改▼]图标展开更多修改命令。
修改命令
多段线修改命令（pedit）
选择多段线: （选取要修改的多段线）
输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L) /放弃(U)]:
图2. 42 Move命令
（a）输入两点进行移动；（b）输入位移量进行移动
修改命令
偏移命令 （offset）
指定偏移距离或 [通过(T)] <10.00>:
镜像命令（mirror）
选择对象: （选定对象）
指定镜像线的第一点:
指定镜像线的第二点: 以两个点确定镜像线
是否删除源对象？[是(Y)/否(N)] :
辅助绘图工具
AutoCAD提供了一些辅助绘图工具，帮助用户精确绘图，常用的有正交（ortho）、目标捕捉（osnap）等，它们可以在执行其它命令的过程中使用。
图2. 43 草图设置对话框
图层
图层可看作多层全透明的纸，每一层纸上只用一种线型和一种颜色画图，这些不同层的图形重叠在一起，就构成了一张完整的图。图层可以关闭或打开，也可修改。
图2. 44 “默认”选项卡的“图层”功能区面板
图2.45 [图层特性管理器]对话框
图 2. 46 [选择颜色]对话框
图2. 47 [选择线型]对话框
图2. 48 [加载或重载线型]对话框
图2.49 [线宽]对话框
命令：ltscale
输入比例因子可改变已经画出和将要绘制的图形线型的比例。
创建块命令（block）
功能：用来定义一组实体，这组实体可以从图中选取一部分或全部建立，可以插入到图中的任意位置，比例和转角可按需指定。
图2. 51 [块定义]对话框
图2. 50 定义图块的实体
插入块命令（insert）
功能：可将已定义的块插入图中，也可将图形文件插入图中。
图2. 52 [插入]对话框
尺寸标注样式 (dimstyle）
各专业在尺寸标注时都有一些习惯的用法，如尺寸箭头的形式，土建图中常用45°短划为确定尺寸的起止符号。为此，由用户建立满意的标注。
图2. 54 [标注样式管理器]对话框
图2. 55 [创建新标注样式]对话框
图2.56 [新建标注样式]对话框的[线]选项卡
图2.57 [新建标注样式]对话框的[符号和箭头]选项卡
图2.58 [创建新标注样式]对话框的[文字]选项卡
图2.59 [创建新标注样式]对话框的主单位选项卡
长度型尺寸的标注
(1) 标注水平和垂直尺寸（dimlinear）
指定第一条尺寸界线起点或 <选择对象>:
指定第二条尺寸界线起点:
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
图2.59垂直尺寸 图2.60平齐尺寸 图2.61水平尺寸和连续标注尺寸
图案填充命令(hatch)
图2.62 ［图案填充创建］选项卡 图
图2.63 孤岛检测下拉菜单
图2.64 [图案填充]对话框选项卡的展开
图形的打印输出(plot)
在模型空间中绘制的图形可输出到文件，也可输出到打印设备打印出来；可在模型空间输出，也可从布局输出。这里介绍直接从模型空间输出打印图纸的方法。
图2.65 [打印]对话框
图2.66 [打印样式表编辑器]
打印样式是对象的一种特性。它用于修改打印图形的外观，如图线的颜色及线的粗、细等。
在【打印样式表】的下拉列表中可选择各种打印样式，常用的是“acad. ctb” 和“monochrome.ctb”。
