2.1制图的基本知识和基本技能
2.1.2 绘制土木工程图的三种绘图方法
2.1.3 几何作图
2.1.1土木工程图的制图标准及其基本规定
2.1.4 平面图形的尺寸标注和画法
2.1.5 AutoCAD绘图软件的基本功能和二维绘图
2.1.1 有关土木工程图的制图标准
及其基本规定
(1) 图纸幅面与标题栏

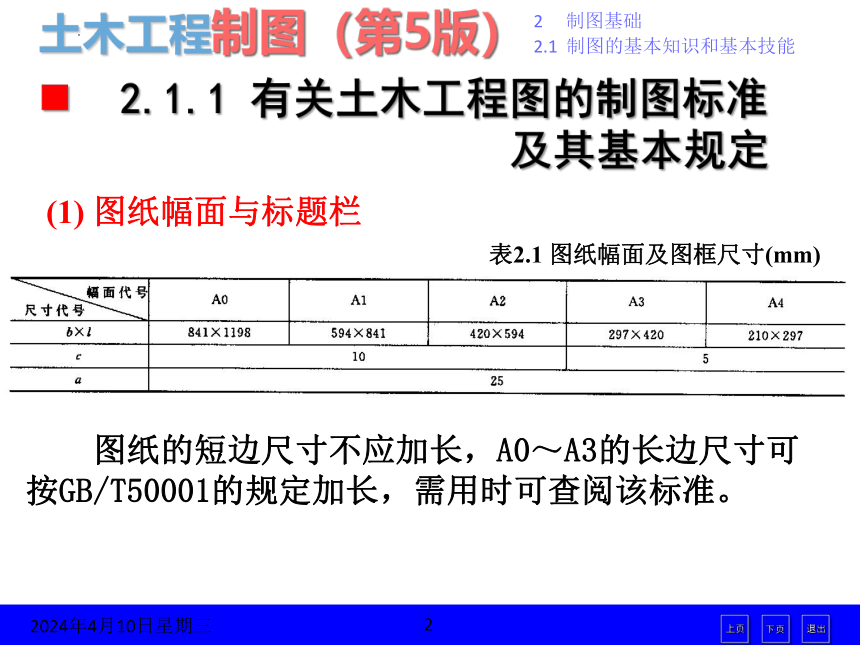

表2.1 图纸幅面及图框尺寸(mm)
图纸的短边尺寸不应加长，A0～A3的长边尺寸可按GB/T50001的规定加长，需用时可查阅该标准。

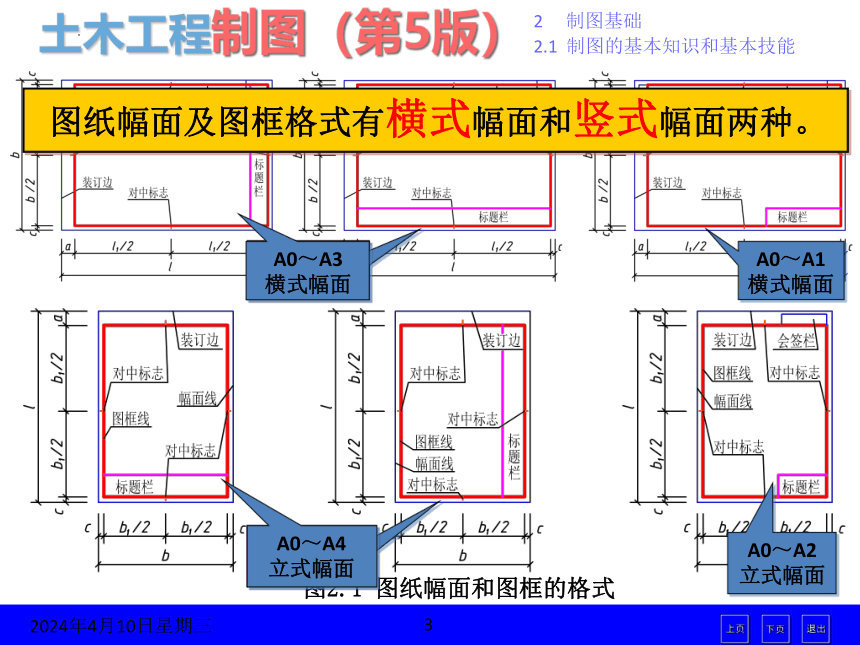

图2.1 图纸幅面和图框的格式
图纸幅面及图框格式有横式幅面和竖式幅面两种。
A0～A3横式幅面
A0～A4立式幅面
A0～A2
立式幅面
A0～A1横式幅面
A0～A3
横式幅面
A0～A4
立式幅面

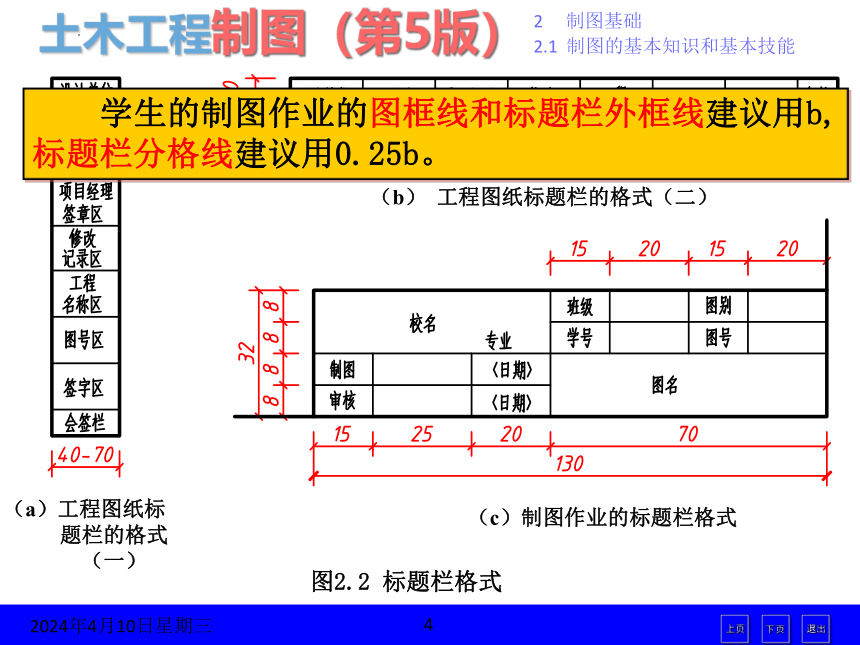

图2.2 标题栏格式
（a）工程图纸标题栏的格式（一）
（b） 工程图纸标题栏的格式（二）
（c）制图作业的标题栏格式
学生的制图作业的图框线和标题栏外框线建议用b, 标题栏分格线建议用0.25b。
(2) 图线
表2.2 线宽组(mm)
① 线宽与线型
图样是由不同形式、不同粗细的线条所组成。每种线条有规定的用途。绘图时，应根据图样的复杂程度与比例大小，先确定基本线宽b。
线宽比 线宽组
b 1.4 1.0 0.7 0.5
0.7b 1.0 0.7 0.5 0.35
0.5b 0.7 0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
在同一张图纸内，相同比例的各图样，应选用相同的线宽组。

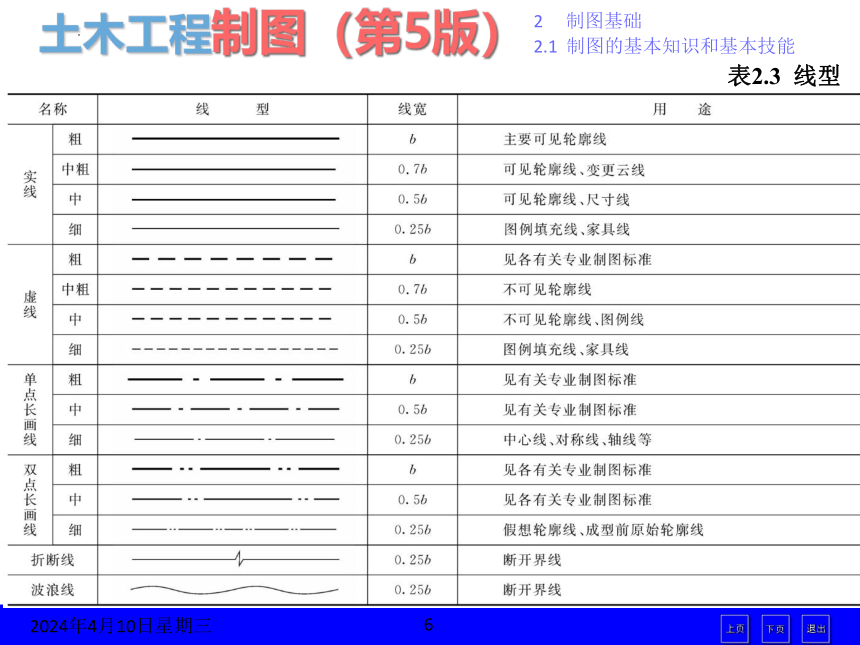

表2.3 线型

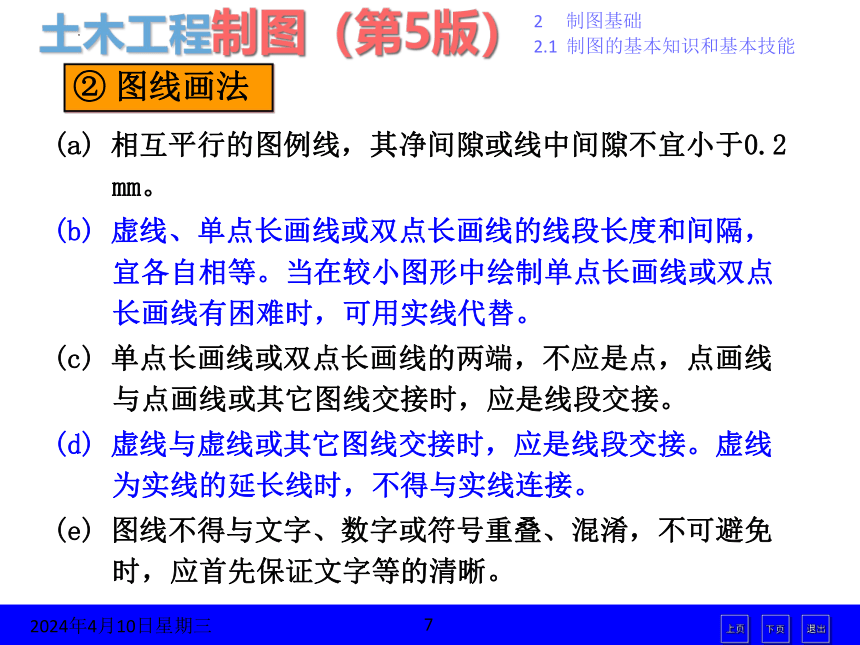

(a) 相互平行的图例线，其净间隙或线中间隙不宜小于0.2 mm。
(b) 虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。当在较小图形中绘制单点长画线或双点长画线有困难时，可用实线代替。
(c) 单点长画线或双点长画线的两端，不应是点，点画线与点画线或其它图线交接时，应是线段交接。
(d) 虚线与虚线或其它图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。
(e) 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
② 图线画法

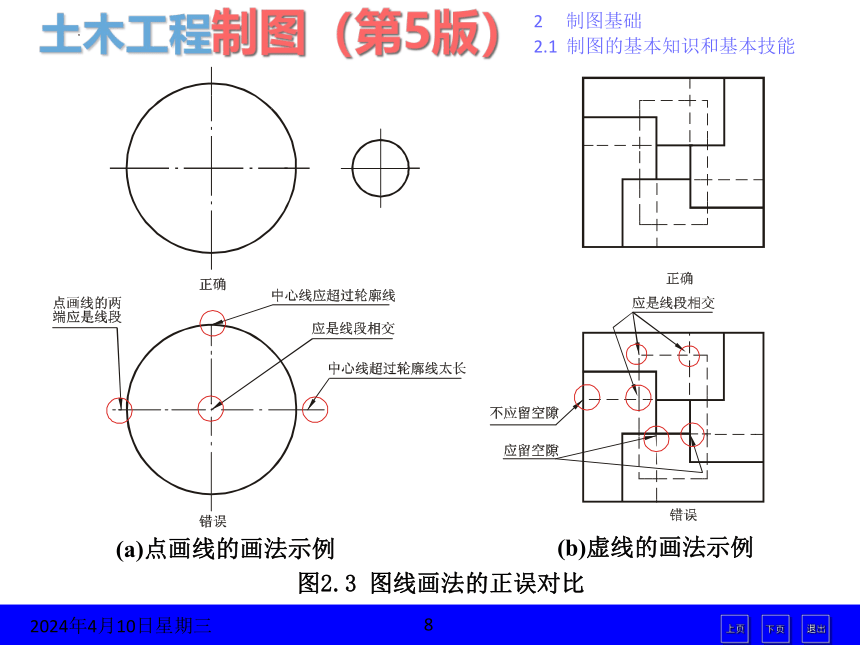

图2.3 图线画法的正误对比
(a)点画线的画法示例
(b)虚线的画法示例
(3) 字体

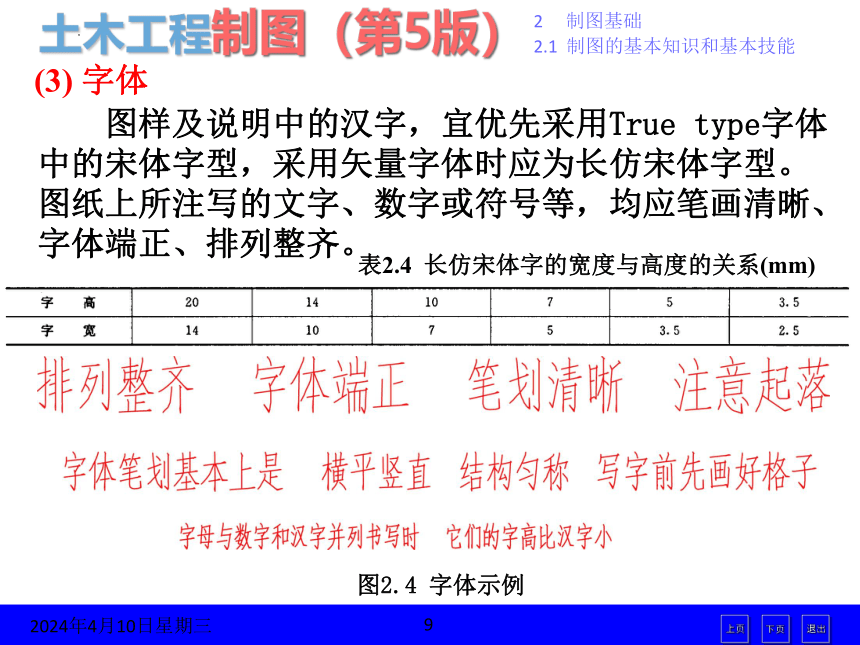

图样及说明中的汉字，宜优先采用True type字体中的宋体字型，采用矢量字体时应为长仿宋体字型。图纸上所注写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐。

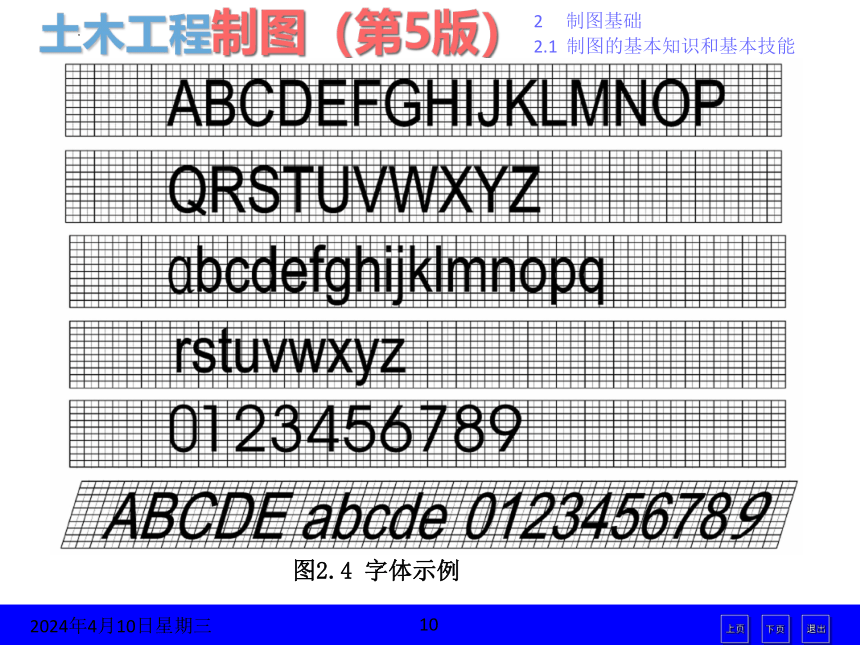

图2.4 字体示例
表2.4 长仿宋体字的宽度与高度的关系(mm)
图2.4 字体示例

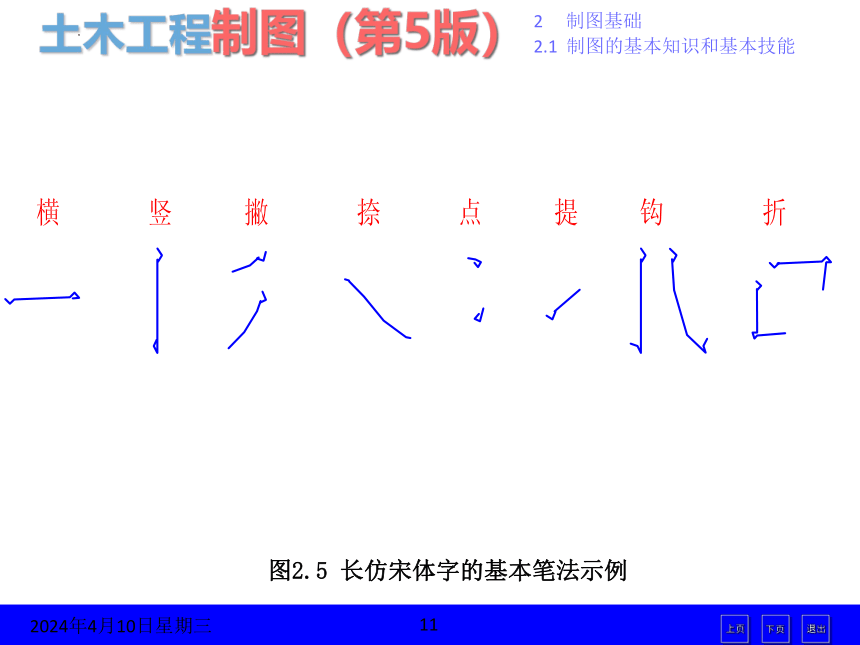

图2.5 长仿宋体字的基本笔法示例
(4) 比例

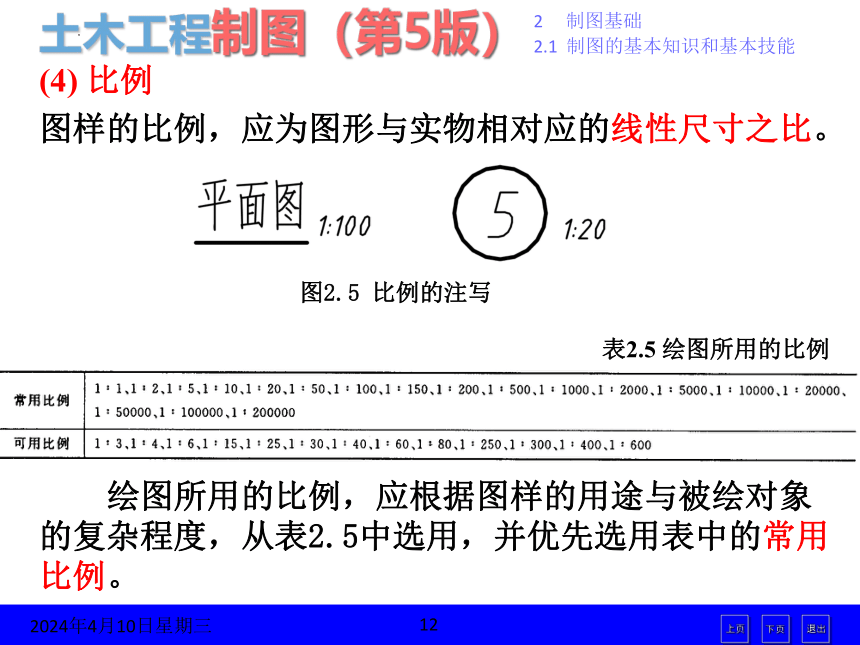

图样的比例，应为图形与实物相对应的线性尺寸之比。
图2.5 比例的注写
表2.5 绘图所用的比例
绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2.5中选用，并优先选用表中的常用比例。
(5) 尺寸标注
图2.7 尺寸的组成与注法
图样上的尺寸，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸界线和尺寸线应用细实线绘制，尺寸起止符号用中粗斜短线绘制。
(a) 尺寸界线、尺寸线、尺寸起止符号的注写
(b) 尺寸数字的注写
尺寸的排列与布置应注意以下几点：
(1) 尺寸宜注写在图样轮廓线以外，必要时也可标注在图样轮廓线以内。
(2) 互相平行的尺寸线，小尺寸应离轮廓线较近，大尺寸应离轮廓线较远。靠近轮廓线尺寸线距图样最外轮廓线之间距离不小于10 mm，平行排列的尺寸线的间距宜为7~10 mm。
(3) 总尺寸的尺寸界线，应靠近所指部位，中间分尺寸的尺寸界线可稍短，但其长度应相等。
图2.8 尺寸的排列
(a) 半径
(b)直径和角度
尺寸标注示例
图2.9 尺寸标注示例
图2.9 尺寸标注示例
(c) 坡度
(d)非圆曲线和对称图形
图2.9 尺寸标注示例
(e) 简化标注
图板用于固定图纸，图板的左侧作为丁字尺上下移动的导边。丁字尺用于画水平线。三角板用于画直线、平行线、垂线以及画与水平线成30°、45°、60°和15°、75°角的斜线。
2.1.2 绘制土木工程图的
三种绘图方法
① 图板、丁字尺、三角板
图2.10 画水平线、竖直线和30°、45°、60°斜线示例
(1) 使用绘图仪器绘图
图2.11 画90 ° 、30°、45°、60°和15°、75°角的斜线示例
② 比例尺
图示比例尺又称三棱尺，三个尺面共有六种常用的比例刻度。
图2.12 比例尺
③ 绘图墨水笔
绘图墨水笔是用来描绘图样的墨线图。绘图墨水笔的针管有不同的粗细规格，可以分别用来画出不同线宽的墨线。
图2.13 绘图墨水笔
④ 圆规和分规
圆规是画圆、圆弧的工具，圆规的一条装铅芯插腿可以按需要换上墨水笔的接头，或与其它腿端附件配合使用。分规有两种用途：量取长度或等分线段。
图2.14 圆规的用法
⑤ 曲线板
曲线板是用于画非圆弧曲线的工具。
图2.15 曲线板及其使用方法
用绘图仪器绘制图样的方法和步骤：
① 固定图纸，画图幅线、图框线及标题栏。
② 画底稿。
③ 校对，修正。
④ 铅笔加深或上墨。
⑤ 复核。
(2) 徒手画图
徒手画草图是不借助绘图仪器和工具，徒手画出图样，其基本要求是：快、准、好。快是指画图速度要快；准是指目测比例要比较准确；好是指要做到图形正确，字体工整，图面质量要好。徒手画图被广泛运用于工程设计草图和工程现场的测绘图。
画好徒手草图，必须先掌握各种线条的画法。
（1）直线的画法
图2.16 30°、45°、60°斜线的徒手画法示例
（2）圆的画法
图2.18 徒手画椭圆
(a)已知长、短轴画椭圆
(b)已知共轭轴画椭圆
图2.17 徒手画圆
(a)画小圆
(b)画较大的圆
（3）椭圆的画法
(3) 计算机绘图
在我国的工程项目和设施建设中，为了追求建造更高效、更精准、低成本，管理更易维护、更绿色，BIM 的应用在我国正在迅速推进。计算机绘图、计算机辅助设计、计算机辅助施工、计算机辅助物业管理和模拟日常紧急情况的处理方式等越来越普及。
本教材将在2.1.5介绍AutoCAD绘图软件的基本用法和二维绘图、在2.8.5介绍AutoCAD三维绘图、在3.5.3简单介绍 Revit建筑建模软件的基本使用方法。
2.1.3 几何作图
(1)直线段的等分
图2.19 作直线段上的等分点
①作直线段上的等分点
A
B
②任意等分平行线间的距离
图2.20 n等分平行线间的距离
(2)圆内接正多边形
图2.21 作圆的内接正方形
①圆内接正方形
②圆内接正六边形
图2.22 作圆的内接正六边形
(3)圆弧连接
图2.24 圆弧连接直线与圆弧
图2.23 圆弧连接两相交直线
(b)内切
(a)外切
以某个指定半径的圆弧作光滑连接，则该圆弧称为连接弧，这种连接方式称为圆弧连接。在制图的过程中，画好连接弧的关键是：准确地作出连接弧的圆心和切点。
(3)圆弧连接
图2.25 圆弧连接两个圆弧
(b)与两个圆弧内切
(a)与两个圆弧外切
(c) 内切与外切
(4)椭圆
图2.26 用四心圆法作近似椭圆
2.1.4 平面图形的尺寸分析
和标注方法
(1)图形分析
明确组成这个平面图形的每一条图线的线型、长短，以及与其它图线的相对位置，然后综合出整个平面图形的总体形状。
(2)尺寸分析
平面图形是二维图形，应包含长和高两个方向的尺寸。确定其形状和大小的尺寸，习惯上称为定形尺寸；确定其各个组成部分之间的相对位置尺寸，称为定位尺寸；反映整个平面图形总长和总高的尺寸，称为总尺寸。
尺寸标注的方法及步骤
（1）确定尺寸基准；（2）标注定形尺寸、定位尺寸；（3）标注总尺寸；（4）检查有无缺漏和矛盾。
图2.27 尺寸标注示例
(3)圆弧连接的线段分析
画图时，若连接处存在两种或三种线段，则应先画已知线段，再画中间线段，最后画连接线段。
图2.28 平面图形中圆弧连接处的线段分析和绘图步骤
(a)已知的平面图形
(b)尺寸分析和绘图步骤
本节完。
下节内容：
2.1.5 Auto CAD绘图软件的
基本功能和二维绘图
