(共12张PPT)
第一部分 建筑制图与识图
模块2 立体的投影
YCF
2.1
2.2
组合体的投影
目录
CATALOG
基本体的投影
2.2
组合体的投影
2.2.1组合体的投影形成和规律
2.2.2组合体的尺寸标注
2.2.1组合体的投影形成和规律

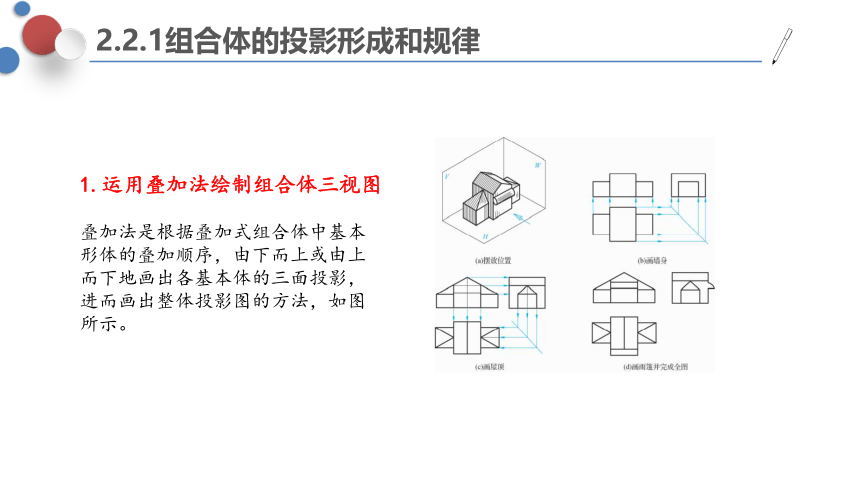

1.运用叠加法绘制组合体三视图
叠加法是根据叠加式组合体中基本形体的叠加顺序，由下而上或由上而下地画出各基本体的三面投影，进而画出整体投影图的方法，如图所示。
2.2.1组合体的投影形成和规律

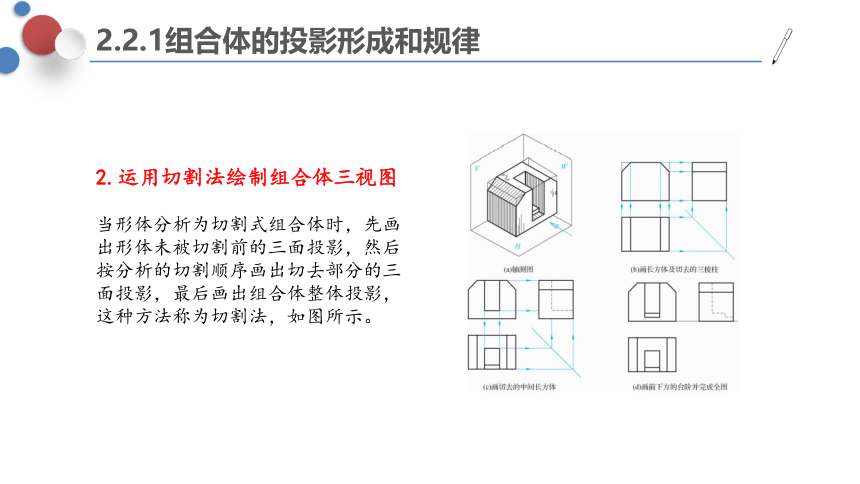

2.运用切割法绘制组合体三视图
当形体分析为切割式组合体时，先画出形体未被切割前的三面投影，然后按分析的切割顺序画出切去部分的三面投影，最后画出组合体整体投影，这种方法称为切割法，如图所示。
2.2.1组合体的投影形成和规律

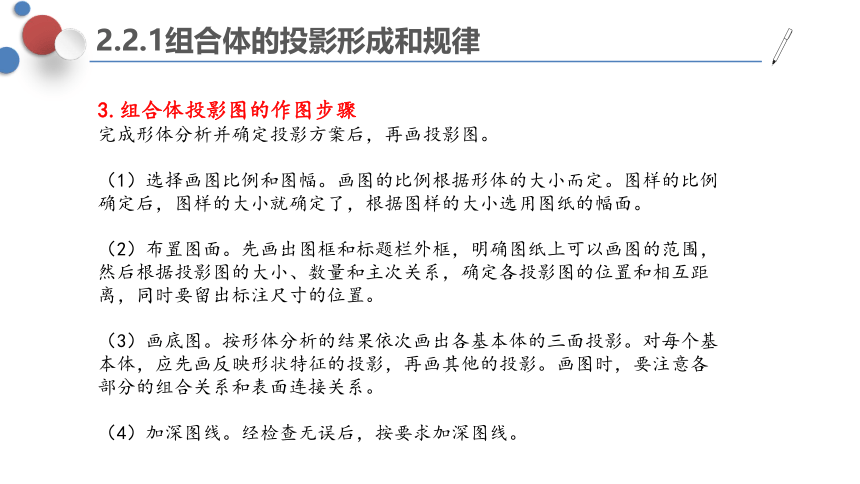

3.组合体投影图的作图步骤
完成形体分析并确定投影方案后，再画投影图。
（1）选择画图比例和图幅。画图的比例根据形体的大小而定。图样的比例确定后，图样的大小就确定了，根据图样的大小选用图纸的幅面。
（2）布置图面。先画出图框和标题栏外框，明确图纸上可以画图的范围，然后根据投影图的大小、数量和主次关系，确定各投影图的位置和相互距离，同时要留出标注尺寸的位置。
（3）画底图。按形体分析的结果依次画出各基本体的三面投影。对每个基本体，应先画反映形状特征的投影，再画其他的投影。画图时，要注意各部分的组合关系和表面连接关系。
（4）加深图线。经检查无误后，按要求加深图线。
2.2.1组合体的投影形成和规律
3.组合体投影图的作图步骤
完成形体分析并确定投影方案后，再画投影图。
（1）选择画图比例和图幅。画图的比例根据形体的大小而定。图样的比例确定后，图样的大小就确定了，根据图样的大小选用图纸的幅面。
（2）布置图面。先画出图框和标题栏外框，明确图纸上可以画图的范围，然后根据投影图的大小、数量和主次关系，确定各投影图的位置和相互距离，同时要留出标注尺寸的位置。
（3）画底图。按形体分析的结果依次画出各基本体的三面投影。对每个基本体，应先画反映形状特征的投影，再画其他的投影。画图时，要注意各部分的组合关系和表面连接关系。
（4）加深图线。经检查无误后，按要求加深图线。
2.2.2组合体的尺寸标注
组合体是由基本体组合而成的，首先明确基本体的尺寸标注规范，为组合体尺寸的正确标注打下基础。
1.基本体的尺寸标注
对平面体进行尺寸标注时，要标注出平面体的长度、宽度和高度。
对曲面体进行尺寸标注时，要标注出曲面体上圆的半径以及曲面体的高度，曲面体的圆的半径用R表示，直径用D或￠表示，在标注球体的半径和直径时，应在半径和直径前加注字母S，如SR。
2.组合体的尺寸标注方法
下面以图所示的组合体为例，介绍组合体的尺寸标注方法。
（1）形体分析，弄清反映在投影图上的有哪些基本形体。如图（a）所示，该形体由底板、立板和支撑板三部分组成，在底板和立板上分别钻了6个有相同直径的圆孔。
2.2.2组合体的尺寸标注
（2）标注定形尺寸，按照基本形体的尺寸标注要求标注，做到简洁合理。如图（b）所示，底板为长方体，其尺寸为长330、宽100、高18；立板也为长方体，其尺寸为长330、宽18、高182；支撑板为三棱柱，底面长（100-18）、高182、宽30；6个相同直径的圆孔直径为25。
（3）标注定位尺寸，基本形体之间的定位尺寸要先选好定位基准，再进行标注，做到心中有数不遗漏。如图（c）所示，底板上圆孔的定位尺寸为180,60；立板上圆孔的定位尺寸为180、85、65。
2.2.2组合体的尺寸标注
（4）标注总体尺寸，即组合体的总长、总宽、总高尺寸。如图（d）所示，其组合体总长、总宽、总高尺寸分别为330、100、200。
（5）检查全图，看尺寸标注是否正确、齐全、合理。由于组合体形状变化多，因此定形、定位和总体尺寸有时可以相互兼代。如底板长、宽尺寸330、100即为组合体的总长、总宽尺寸。
2.2.2组合体的尺寸标注
3.尺寸标注中的注意事项
在标注尺寸时应注意以下几点。
（1）尺寸一般应布置在图形外，以免影响图形的清晰度。
（2）尺寸排列要注意大尺寸在外、小尺寸在内，并在不出现尺寸重复的前提下，使尺寸构成封闭的尺寸链。
（3）反映某一形体的尺寸最好集中标注在反映这一基本形体特征轮廓的投影图上。
（4）两投影图相关的尺寸应尽量标注在两图之间，以便对照识读。
（5）尽量不在虚线图形上标注尺寸。
思考与练习
一、思考题
1.柱体、锥体、台体、球体的三面投影各有什么投影特性？
2.怎样绘制和识读组合体的投影图？
二、作图题
1.如图所示。已知点A在圆锥表面上，并知它的正面投影a′，求出A点的另外两个投影。
2.根据图和图所示的立体图绘制相应的三视图。
