2.1 正投影的基本知识
2.2 形体的投影图
2.3 剖面图与断面图
主要内容
第2章 图样的画法

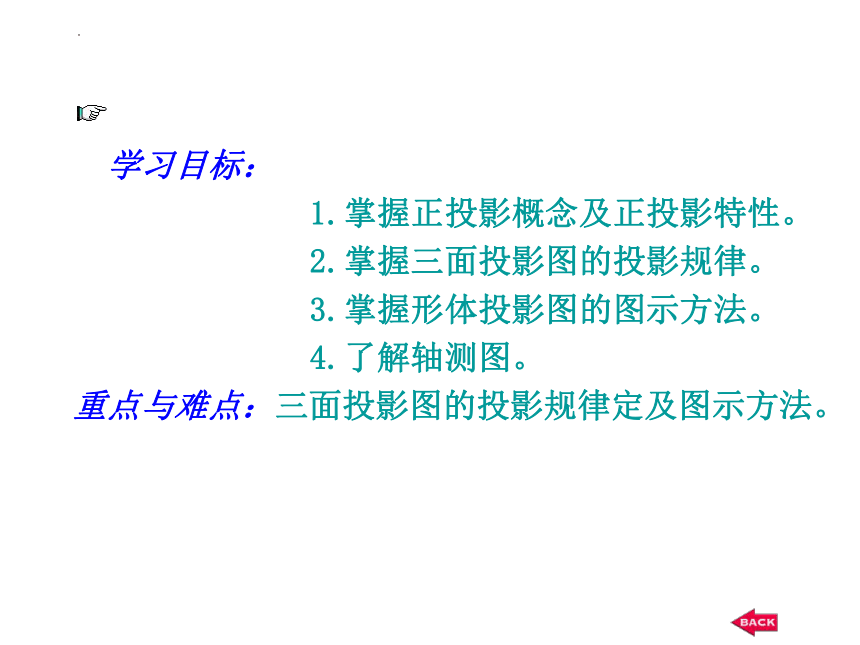

学习目标：
1.掌握正投影概念及正投影特性。
2.掌握三面投影图的投影规律。
3.掌握形体投影图的图示方法。
4.了解轴测图。
重点与难点：三面投影图的投影规律定及图示方法。

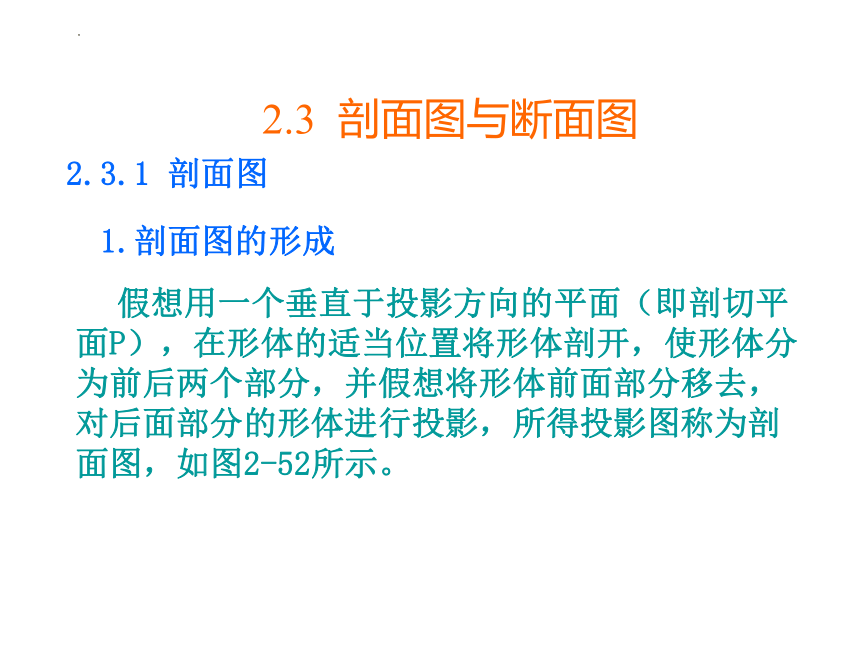

2.3 剖面图与断面图
假想用一个垂直于投影方向的平面（即剖切平面P），在形体的适当位置将形体剖开，使形体分为前后两个部分，并假想将形体前面部分移去，对后面部分的形体进行投影，所得投影图称为剖面图，如图2-52所示。
2.3.1 剖面图
1.剖面图的形成
图2-52 剖面图的形成
2.基本规定
1）剖切位置线的标注
2）剖切方向线的标注
3）剖面图名称的标注
图2-53 剖面图的标注及画法

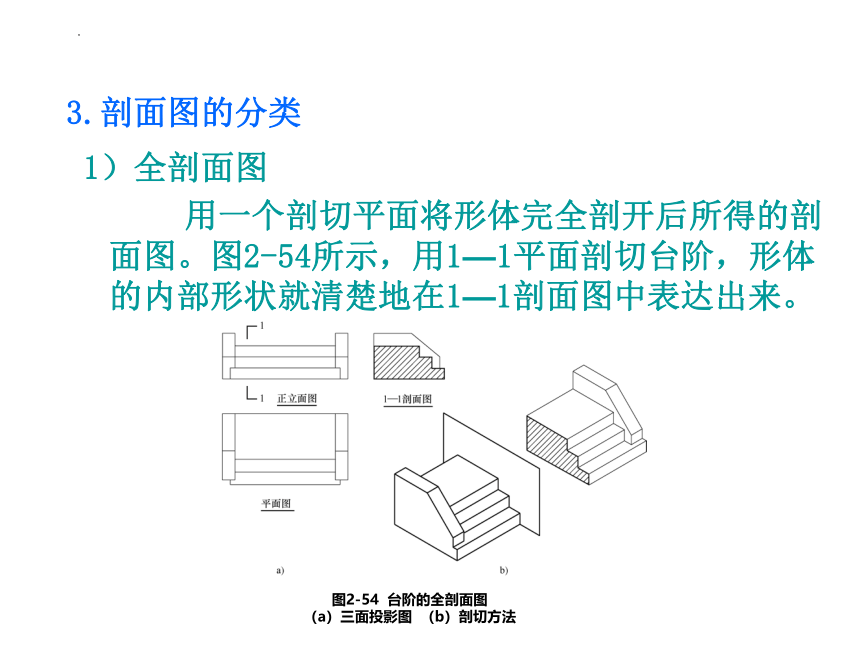

3.剖面图的分类
1）全剖面图
用一个剖切平面将形体完全剖开后所得的剖面图。图2-54所示，用1—1平面剖切台阶，形体的内部形状就清楚地在1—1剖面图中表达出来。
图2-54 台阶的全剖面图
（a）三面投影图 （b）剖切方法
为反映房屋内部布置和墙体所用材料，将房屋用一水平面在窗洞口以上全部切开，移去剖切平面以上部分，对剖切平面以下余留部分投影，所得投影图就是我们通常称之的建筑平面图，它实质是水平全剖面图。如图2-55所示。
［相关链接］
图2-55 房屋的全剖面图
2）半剖面图
如果被剖切的形体是对称的，画图时常把投影图的一半画为剖面图；另一半画立体的外形图，而组合成一个投影图。图2-56b所示的即是半剖面图。
图2-56 独立基础的半剖面图
（a）全剖面图 （b）半剖面图
3）局部剖面图
当所画的形体只有个别部分是隐藏的，或分层的构造物需要同时表示出来时，可采用局部剖面图表示，如图2-57、2-58、2-59所示 。
图2-57 局部剖面图
图2-58 隔墙分层局部剖面图
图2-59 独立基础的局部剖面图
（a）两面投影图 （b）剖切方法
4）阶梯剖面图
用几个互相平行的剖切平面剖开形体所得的剖面图。图2-60所示的即是阶梯剖面图。由于剖切是假想的，故在阶梯形剖面图中不应画出两个剖切平面的交线。
图2-60 阶梯剖面图
（a）两面投影图 （b）剖切方法
假想用剖切平面将物体剖切，仅画出物体与剖切平面相交部分的投影，并在投影内画出相应的材料图例，这样的图形称为断面图（也称为截面图）。在图2-61所示中的“3－3”、“4—4”即为断面图。
应该注意：剖面图与断面图是有区别的，它们的区别在于剖面图画的是余留体的投影，而断面图画的是平面的投影；剖面图可以采用多个剖切平面，而断面图一般只使用单一剖切平面。
2.3.2 断面图
1. 断面图的概念
图2-61 剖面图与断面图的区别
2. 基本规定
注写的剖切符号由剖切位置线和编号两部分组成。
剖切位置线与剖面图中相同。
剖切符号的编号采用阿拉伯数字或拉丁字母，且
必须注写在剖切符号的一侧，编号所在的一侧即
为剖切后的投影方向。如图2-61所示的“3－3”。
3. 断面图的分类
1）移出断面图
2）重合断面图
3）中断面图
图2-62 玻璃隔断移出断面图
图2-63 重合断面图
图2-65 角钢的中断断面图
图2-64 屋顶结构重合断面图
（a）重合断面图 (b)直观图
本章回顾
1． 用投影表示物体的方法称为投影法，投影线互相平行并垂直于投影面称为正投影，正投影是绘制一般工程图纸的主要方法。
2． 平行于投影面的线段或平面形，它们的正投影反映实大；垂直于投影面的直线或平面形其正投影为一点或一直线段；倾斜于投影面的直线段或平面形，其正投影小于原直线段或平面形。
3． 三个互相垂直的投影面是：正立投影面，即V面；水平投影面，即H面；侧立投影面，即W面。三条互相垂直的投影轴为OX、OY及OZ 轴，三轴相交于原点O。
4． “长对正、高平齐、宽相等”是投影图的重要关系。即形体的立面投影图与平面投影图长度相等；侧面投影图与立面投影图的高度相等；平面投影图与侧面投影图的宽度相等。
5． 投影图也称视图。做投影图时，假想观察的人站在物体正前方无限远处，面对投影面观看物体，把看到的形状画在投影面上。即物体放在观察者和投影面之间。
6． 建筑工程的形体大部分是以组合体形式出现的。构成组合体的形式主要有叠加、切割、叠加和切割的组合等。识读投影图主要采用形体分析法并辅以线、面分析法。为练习识读投影图，常采用补线、改错和补作第三投影等方法，用这些方法可以判断是否已读懂了投影图。
7． 轴测投影图是一种画法比较简单的立体图，简称轴测图。轴测图在建筑工程图纸中只作为辅助图，用以表示建筑构件或局部的立体形状。
8． 剖面图用以表示整幢房屋或整个构件的内部构造以及较复杂的局部构造。如果只需表示构件的断面，而没有必要作剖面图，则可用断面图。
9． 根据剖切方式的不同，剖面图有全剖面图（主要用于剖面图形为非对称时），阶梯形剖面图（用于一个剖切平面不能将形体上需要表达的内部构造表示清楚时）、局部剖面图（用于形体中局部比较复杂或需表达分层构造时）、半剖面图（用于形体对称而外形又比较复杂时）。
10． 断面图的画法有三种：移出断面图（断面图画在投影图之外）、重合断面图（断面图画在剖切处与投影图重合）、中断断面图（断面图画在投影图假想的断裂间隙处）。
