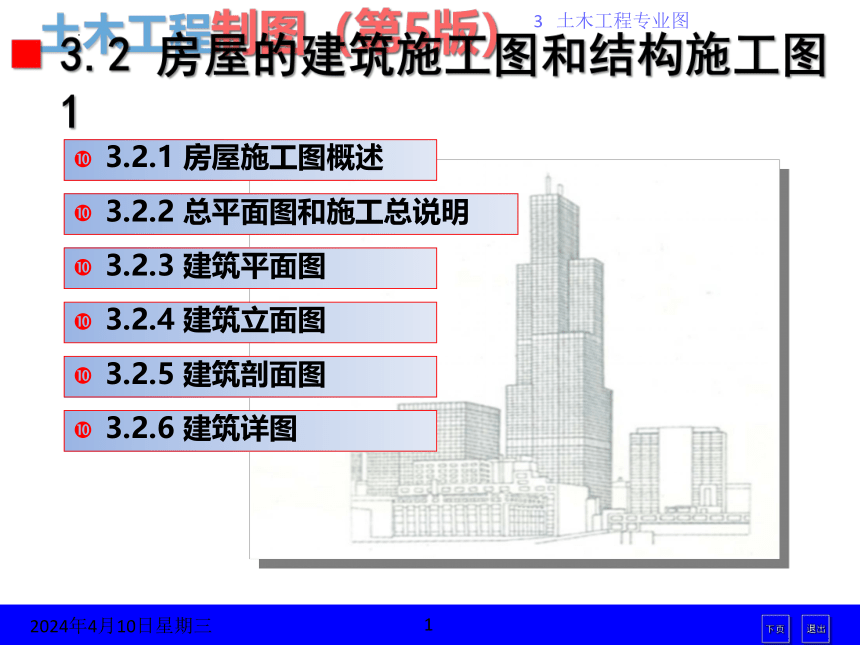

3.2 房屋的建筑施工图和结构施工图1
3.2.2 总平面图和施工总说明
3.2.3 建筑平面图
3.2.1 房屋施工图概述
3.2.4 建筑立面图
3.2.5 建筑剖面图
3.2.6 建筑详图
3.2.1 房屋施工图概述

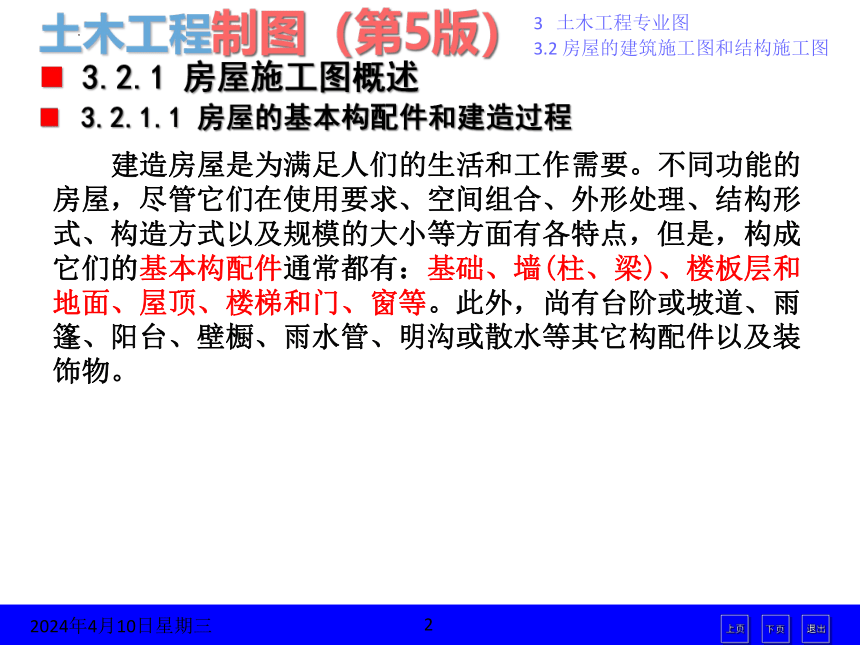

建造房屋是为满足人们的生活和工作需要。不同功能的房屋，尽管它们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模的大小等方面有各特点，但是，构成它们的基本构配件通常都有：基础、墙(柱、梁)、楼板层和地面、屋顶、楼梯和门、窗等。此外，尚有台阶或坡道、雨篷、阳台、壁橱、雨水管、明沟或散水等其它构配件以及装饰物。
3.2.1.1 房屋的基本构配件和建造过程
基础是房屋最下面与地基相接触的承重构件，起支撑房屋的作用。
墙是房屋的垂直构件，起抵御风、霜、雨、雪和分隔房屋内部空间的作用。
楼板层是房屋水平的承重构件，将楼板上的各种荷载传递到墙或梁上；楼板层还将房屋分隔成若干层。
屋顶是房屋顶部的围护和承重构件。用于防水，保温(隔热)，承受风、雪、雨、尘或人、设备等的重量。
楼梯是房屋各楼层之间的垂直交通设施。
门主要是联系房间的内外交通。窗则是用于采光、通风和眺望。
图3.16 一幢住宅的基本构配件示意图
建造一幢房屋，要经过设计与施工两个阶段。

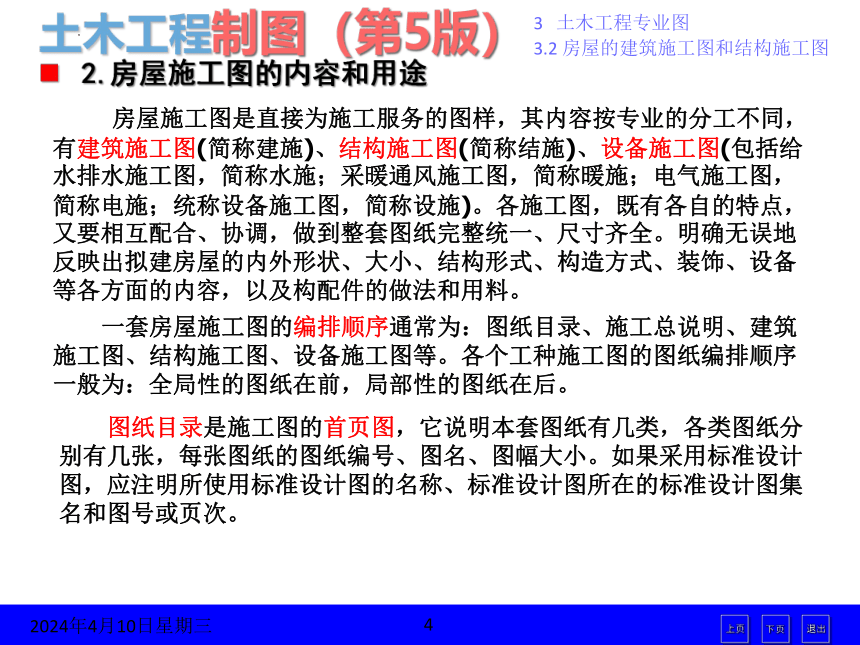

2.房屋施工图的内容和用途
房屋施工图是直接为施工服务的图样，其内容按专业的分工不同，有建筑施工图(简称建施)、结构施工图(简称结施)、设备施工图(包括给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施；统称设备施工图，简称设施)。各施工图，既有各自的特点，又要相互配合、协调，做到整套图纸完整统一、尺寸齐全。明确无误地反映出拟建房屋的内外形状、大小、结构形式、构造方式、装饰、设备等各方面的内容，以及构配件的做法和用料。
一套房屋施工图的编排顺序通常为：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。各个工种施工图的图纸编排顺序一般为：全局性的图纸在前，局部性的图纸在后。
图纸目录是施工图的首页图，它说明本套图纸有几类，各类图纸分别有几张，每张图纸的图纸编号、图名、图幅大小。如果采用标准设计图，应注明所使用标准设计图的名称、标准设计图所在的标准设计图集名和图号或页次。

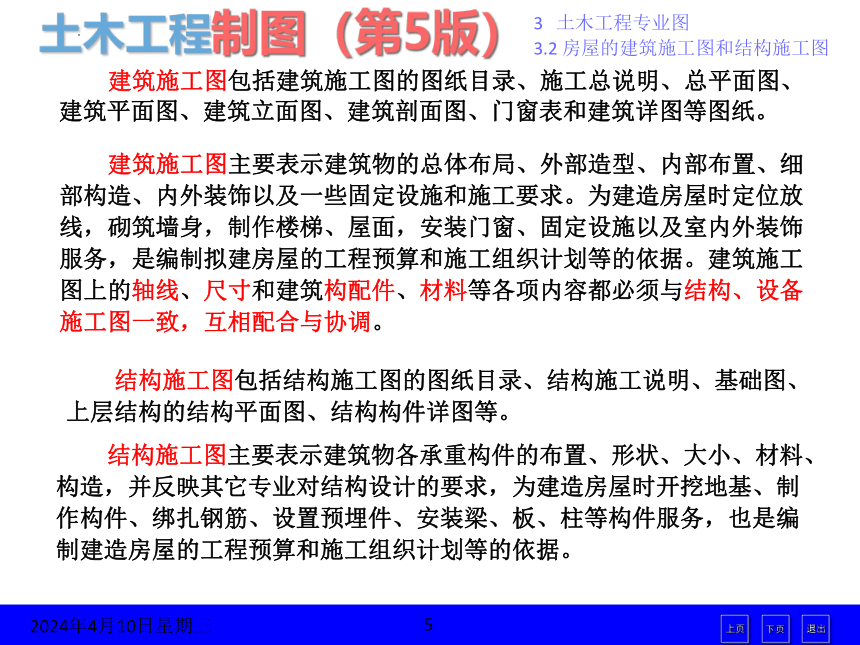

建筑施工图包括建筑施工图的图纸目录、施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、门窗表和建筑详图等图纸。
结构施工图包括结构施工图的图纸目录、结构施工说明、基础图、上层结构的结构平面图、结构构件详图等。
结构施工图主要表示建筑物各承重构件的布置、形状、大小、材料、构造，并反映其它专业对结构设计的要求，为建造房屋时开挖地基、制作构件、绑扎钢筋、设置预埋件、安装梁、板、柱等构件服务，也是编制建造房屋的工程预算和施工组织计划等的依据。
建筑施工图主要表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设施和施工要求。为建造房屋时定位放线，砌筑墙身，制作楼梯、屋面，安装门窗、固定设施以及室内外装饰服务，是编制拟建房屋的工程预算和施工组织计划等的依据。建筑施工图上的轴线、尺寸和建筑构配件、材料等各项内容都必须与结构、设备施工图一致，互相配合与协调。
3.2.1.3 建筑施工图的有关规定
我国制订了《房屋建筑制图统一标准》、《建筑制图标准》、《总图制图标准》等国家标准，在绘制、阅读建筑施工图时，应该严格遵守国家标准中的规定。
(1)定位轴线及其编号
图3.17 附加轴线及其编号
(a)定位轴线及其编号
(b)附加轴线及其编号
定位轴线在建造房屋时是砌筑墙身、浇筑柱与梁、安装构配件等施工定位的重要依据。
凡是墙、柱、屋架等主要承重构件都应画出定位轴线，并编注轴线号来确定其位置。对于非承重的分隔墙、次要的承重构件等，可编绘附加轴线。
(2) 标高

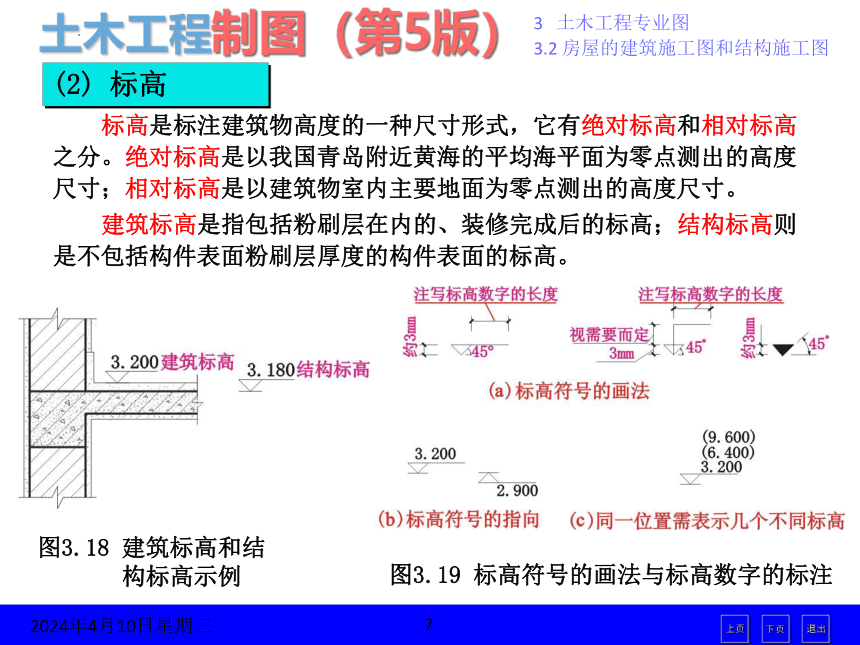

标高是标注建筑物高度的一种尺寸形式，它有绝对标高和相对标高之分。绝对标高是以我国青岛附近黄海的平均海平面为零点测出的高度尺寸；相对标高是以建筑物室内主要地面为零点测出的高度尺寸。
建筑标高是指包括粉刷层在内的、装修完成后的标高；结构标高则是不包括构件表面粉刷层厚度的构件表面的标高。
图3.18 建筑标高和结
构标高示例
图3.19 标高符号的画法与标高数字的标注
(3)索引符号和详图符号

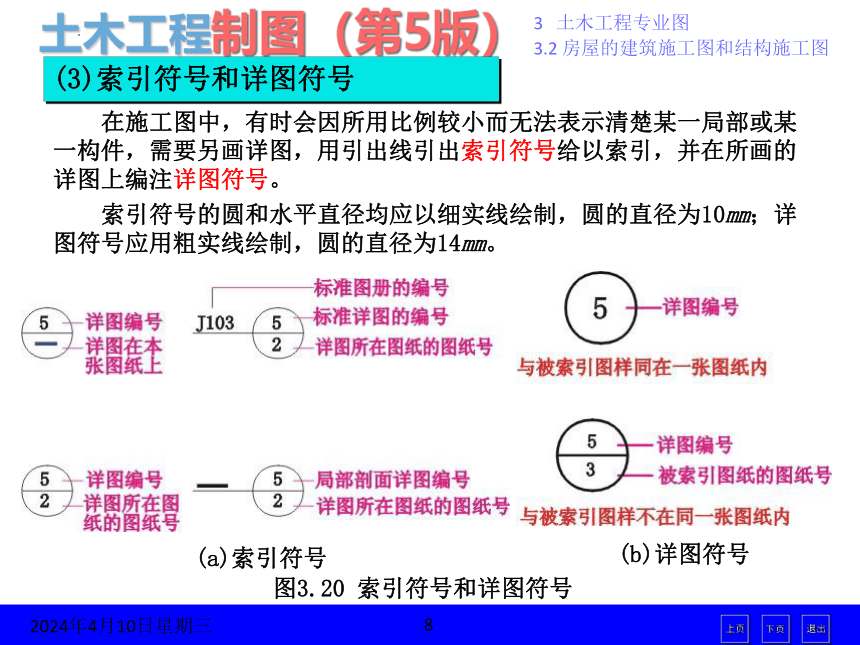

在施工图中，有时会因所用比例较小而无法表示清楚某一局部或某一构件，需要另画详图，用引出线引出索引符号给以索引，并在所画的详图上编注详图符号。
索引符号的圆和水平直径均应以细实线绘制，圆的直径为10mm；详图符号应用粗实线绘制，圆的直径为14mm。
图3.20 索引符号和详图符号
(a)索引符号
(b)详图符号
3.2.1.4 绘制建筑施工图的步骤和方法
一套完整的房屋建筑施工图，它的数量和选用比例取决于房屋的外形、层数、每层的平面布置、细部构造以及内外装饰的复杂程度。在保证绘制的图样能表达完整、清晰的前提下，便于前后对照读图与施工，图样的数量应尽量少。因此，对每张图纸的图面都要进行合理安排，使之既表达清晰、排列布置均匀紧凑，又能统一和完善各图之间的投影关系。
一套完整的房屋建筑施工图，绘制顺序一般是从平面图开始，然后根据投影关系再画立面图或者剖面图，从整体到局部，逐步深入，直至整套图纸完整统一、尺寸齐全、明确无误。
3.2.2 总平面图和施工总说明
3.2.2.1.总平面图
建筑总平面图是关于新建房屋在基地范围内的地形、地貌、道路、建筑物、构筑物等的水平投影图。因此，它表明了新建房屋的平面形状、位置、朝向，新建房屋周围的建筑、道路、绿化的布置以及有关的地形、地貌、绝对标高等。
建筑总平面图是新建房屋施工定位和规划布置场地的依据；也是其它专业（如水、暖、电等）的管线总平面图规划布置的依据。
(1)建筑总平面图的图示内容
②图例与建筑物、构筑物名称 在图中用图例表示工程基地范围内的地貌、地物外，还应注出建筑物、构筑物的名称。

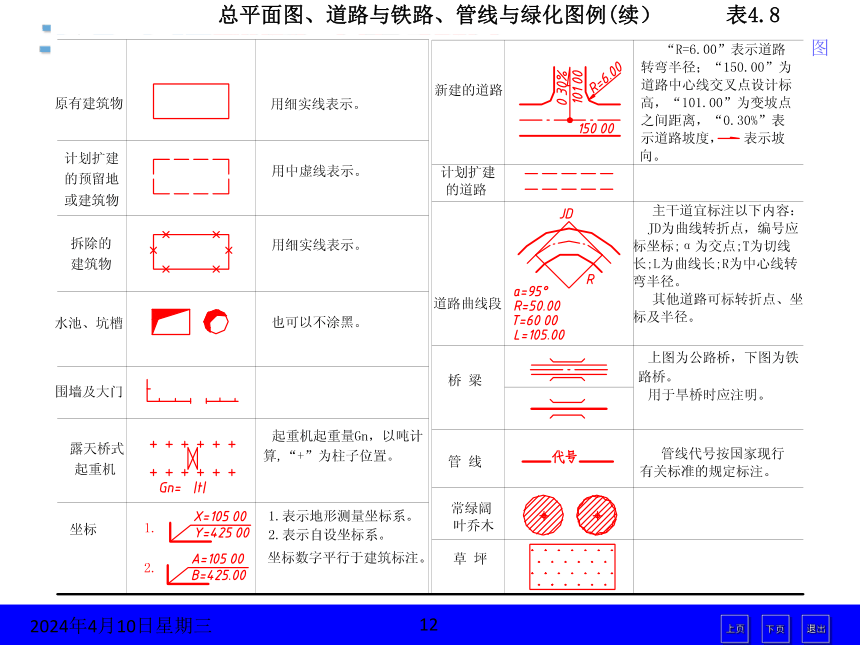

总平面图、道路与铁路、管线与绿化图例 表3.8
①基地范围 建筑总平面图反映工程基地的红线范围。当地形起伏较大时，还应画出地形等高线。
总平面图、道路与铁路、管线与绿化图例(续） 表4.8
③确定新建房屋和拟建房屋的定位尺寸或坐标：建筑物、构筑物定位有两种坐标系统：以细实线画成交叉十字坐标网格，坐标代号用“X、Y”，表示测量坐标；坐标网格画成网格通线，坐标用代号“A、B”，则表示施工坐标。对于一般中小型建筑物、构筑物也可根据与原有建筑物、构筑物的相对位置来定位（以米为单位，并取至小数点后两位）。
④新建建筑物的层数、总高和地面标高 在新建建筑物的图例内注明新建房屋层数、总高、±0.00处的地面和室外整平地坪的绝对标高。
⑤指北针或风向频率玫瑰图：风向频率玫瑰图，简称风玫瑰，是按当地多年统计的各个方向的平均吹风次数的百分数以一定比例在各个方向线上画出诸端点，然后连成多边形，风吹方向是指从外吹向中心，实线表示全年风向频率，虚线表示6、7、8三个月。由风玫瑰可以看出建筑物、构筑物的朝向和该地区的风向频率。
某住宅小区一角的总平面图，选用比例1:500。图中用粗实线画出一幢新建住宅±0.00处外墙定位轮廓线；中虚线画出拟建住宅的平面轮廓；细实线画出的是原有三幢住宅的平面轮廓、道路和绿化。
14
(2)识读总平面图示例
图3.21 总平面图示例一
图3.22 总平面图示例二
在大范围和复杂地形的总平面图中，等高线表明了基地的地形起伏；粗实线绘制新建建筑的平面轮廓；新建建筑的位置由外墙轴线的三个交点的测量坐标定位；细实线绘制指北针圆的直径为24mm，指针尾部的宽度为3mm，显示建筑物的朝向。
3.2.2.2 施工总说明
施工总说明和总平面图反映新建房屋的总体施工要求和布局。一般中小型房屋的施工总说明放在建筑施工图内。
施工总说明也可称为设计说明，一般包括：工程概况（工程名称、位置，建筑规模，建筑技术经济指标，绝对标高与相对标高之间的关系等）；结构类型；主要结构的施工方法；以及对图纸上未能详细注写的用料、做法、部位或者可以统一说明的问题进行详细说明；构件使用或套用标准图的图集代号等。
3.2.3 建筑平面图
3.2.3.1 建筑平面图的形成、表达内容与用途
建筑平面图（除了屋顶平面图外）是用一个假想水平剖切面，在房屋的窗台上方剖开整幢房屋，移去剖切面上方的部分，将留下部分向水平投影面作正投影所得的水平剖面图，习惯上称它为平面图。
建筑平面图包含被剖切到的断面、可见的建筑构配件和必要的尺寸、标高。它反映了建筑物的平面形状、平面布置、墙的厚度、门窗的大小与位置，以及其它建筑构配件的设置等情况。它是墙体砌筑、门窗安装和室内装修的重要依据。
房屋有几层，通常就应画出几个平面图。当楼层某几层平面布置相同时，可以合用一个平面图，称“标准层平面图”或“X、Y层平面图”。
屋顶平面图是一幢房屋的水平投影图。
底层平面图上应画出剖面图的剖切符号和表示房屋朝向的指北针。
3.2.3.2 建筑平面图的图示内容
(1)图名、比例：建筑平面图的比例是视房屋的大小和复杂程度选定，平面图内的一些构造和配件要用《建筑制图标准》指定的图例表示。
建筑构造及配件图例 表3.9
建筑构造及配件图例（续） 表3.9
(2)定位轴线：根据定位轴线了解各承重构件的定位与布置。
(3)房间的名称或编号：房间应注写名称；若注写编号，则编号注写在直径为6mm的细实线圆圈内，并在同一张图纸上列出房间名称表。
(4)门、窗布置及编号：门、窗均按图例画出。门线用90°或45°开启，开启弧线宜画出；用两条平行线表示窗。门窗都注有编号，编号为阿拉伯数字，数字前面的拼音字母“M”、“C”、“GM”、“GC”是门、窗、钢质门、钢质窗的代号。
(5)其它建筑构配件的设置：从图中所示的室内、室外的细部可以了解其它可见的或剖切到的固定设施及其位置。
(6)尺寸和标高：通常注有总尺寸、定位尺寸及细部尺寸。外墙注三道尺寸。平面图中的上述尺寸，均不包括粉刷层的厚度。标高注明的是相对于室内底层主要地面为正负零点的各个楼地面、阳台、楼梯平台等装修完成以后的相对标高（建筑标高）。
(7)详图索引、剖切符号、指北针和文字说明等：在需要引出详图的细部处，应画出索引符号。在底层平面图上应画出剖面图的剖切符号、指北针。
(8)屋顶形状及其上构配件：用屋顶平面图表示，屋顶平面图上注有屋面排水坡度与方向，画出雨水经屋面天沟导向雨水管。
平面图中的图线要求是：用线宽b的粗实线画剖切到的墙和柱等主要轮廓线；用线宽0.7b的中粗实线画被剖切到的次要轮廓线和可见的轮廓线；用线宽0.5、0.25b的中实线、 细实线画较细小的建筑构配件；用线宽0.25b的细实线画图例填充线、家具线、纹样线等。
建筑施工图中的墙、柱断面，当图样比例大于1:50时，应画出抹灰层的面层线，并宜画出材料图例；比例小于1:50时，可不画抹灰层；当比例为1:100～1:200时，建筑施工图中的墙、柱的材料图例可简化为砖墙涂红、钢筋混凝土涂黑或因为材料单一可以文字来说明材料。
3.2.3.3识读底层平面图示例
图3.23 底层平面图
建筑平面图的识读，应先看底层平面图；再看楼层平面图；最后看屋顶平面图。
3.2.3.4 其它平面图
(1)楼层平面图
这幢住宅由于二、三、四层仅二层平面图的楼梯间窗外应反映底层入口的雨篷外，室内、室外的平面布置都相同，于是这几层平面可以合用一个共同的平面图。标准层平面图不再画出底层平面图中已经显示的指北针、剖切符号，其图示方法与底层平面图基本相同。
图3.24 标准层平面图
五层平面图反映五层平面室内、室外的各项内容。因为该住宅只是一幢局部五层楼，所以图中除了反映与标准层相同的西住户平面布置外，还反映了四层东边住户的屋顶平面图。
图4.25 五层平面图
(2)屋顶平面图
图3.26 屋顶平面图
由于该住宅的东边的屋顶已经在五层平面图中画出，所以这里仅画出该住宅的西边住户及楼梯间的屋顶平面图。
(3)局部平面图
图3.27 局部平面图示例
西边住户的厨房、卫生间的局部平面图中的洗涤盆、洗脸盆、浴盆、坐式大便器等通常是按规格和型号订购成品，再按有关规定或说明书安装，因此，只需标注它们的定位尺寸，以便施工留位。
3.2.3.5 门窗表
某住宅的门窗表 表3.10
门、窗表用来说明哪些门、窗是选用门、窗标准设计图集中的哪种型号，哪些是自行设计的特殊型号，对应门、窗洞口的尺寸和数量。
类别 洞口尺寸(mm) 宽x高 各层数量 合 计 采用标准图集及编号 备注
底层 二层 三层 四层 五层 图集代号 编号
门 M1 1000×2100 2 2 2 2 2 10 ××标准设计图集 JM7 夹板门
M2 900×2400 5 5 5 5 2 22 JM17
M3 800×2100 4 4 4 4 2 18 JM4
M4 2400×2400 2 2 2 1 7 ××标准设计图集 TM2424 85系列硬聚氯乙烯塑钢门窗
窗 C1 1800×1400 5 5 5 5 2 22 TC1814
C2 2400×1400 2 2 TC2414
C3 1500×1400 1 1 1 1 4 TC1514
C4 900×1400 2 2 2 2 1 9 TC0914
C5 1200×1400 2 2 2 2 1 9 TC1214
3.2.3.6 绘制建筑平面图步骤
(1)用尺规绘制建筑平面图
图3.28 绘制建筑平面图图稿的步骤
(a)画定位轴线。
(b)画墙、柱断面和门窗,主要的构配件。
(c)画其余的构配件和细部,画出符号和标注尺寸、编号、说明。
(d)加深图线，标注尺寸数字及编号，完成平面图。
绘制楼梯平面图的步骤：
图4.29 绘制楼梯平面图的步骤
(a)画出梯段的宽度和踏步的起讫线；
(b)等分踏步；
(c)折断，画扶手和方向符号。
⑵用AutoCAD软件绘制建筑平面图示例
打开绘图软件，并开始绘新图：
①设置绘图环境
a.设置图层、线型和线宽。
b.设置绘图比例。
c.设置字体和样式。
d.设置尺寸标注样式。
②绘图步骤
a.绘制定位轴线。
b.画出墙身线。
c.绘制门窗及建筑细部。
d.标注尺寸和文字。
用 另存为（Save as）或保存[Save]存盘，校核、修正前面所画的平面图，无误后再次存盘。
3.2.4 建筑立面图
3.2.4.1 建筑立面图的形成、命名和用途
建筑立面图是房屋各个方向的外墙面以及按投影方向可见的构配件的正投影图，简称为立面图。有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称。无定位轴线的建筑物，可按平面图各面的朝向确定名称。
建筑立面图是用来反映房屋的体型和外貌、门窗形式和位置、墙面的装修材料和色调等的图样。
3.2.4.2 建筑立面图的图示内容
(1)图名、比例及立面两端的定位轴线和编号
(2)屋顶外形和外墙面的体型轮廓
(3)门窗的形状与位置
(4)外墙面上的其他构配件、装饰物的形状、位置、用料和做法
(5)标高及必需标注的局部尺寸
(6)详图索引符号和文字说明等
立面图中的图线要求是：用线宽b 的粗实线画建筑立面的外轮廓；用线宽0.7b 或0.5b 的中粗或中实线画立面上凹进或凸出墙面的轮廓线、门窗洞、较大的建筑构配件的轮廓线；用线宽0.25b的细实线画较细小的建筑构配件或装修纹样线。
3.2.4.3 建筑立面图示例
图3.30 ①～⑨立面图
图中可以看出这幢住宅在该朝向的立面上的建筑轮廓线变化、建筑构配件情况、墙面的装修、标高和一些局部的建筑构造或构配件的尺寸。
图3.31 ⑨～①立面图
图3.32 ～ 立面图
图3.33 ～ 立面图
图3.34 绘制建筑立面图图稿的步骤
(c) 画细部,画出符号和标注尺寸、编号、说明;
(a) 画室外地平线、楼面线、定位轴线和房屋的外轮廓线;
(b) 画凹凸墙面、门窗洞和较大构配件的轮廓;
(d)加深图线，标注尺寸数字及编号，完成立面图。
3.2.4.4 绘制建筑立面图步骤
3.2.5 建筑剖面图
3.2.5.1 建筑剖面图的剖切位置和形成
建筑剖面图是假想用一个垂直于横向或纵向轴线的竖直平面剖切房屋所得到的竖直剖面图。它主要用于反映房屋内部垂直方向的尺寸、分层情况与层高、门窗洞口与窗台的高度，以及简要的结构形式和构造方式等情况。因此，剖面图的剖切位置，应选择在能反映房屋全貌、构造特征以及有代表性的部位，并在底层平面图中标明。
如果用一剖切平面不能满足要求时，则可用两个或两个以上平行的剖切面剖切后绘制阶梯剖面图。
3.2.5.2 建筑剖面图的图示内容
(1)图名、比例及剖切到的外墙的定位轴线和编号
(2)剖切到的构配件及构造、未剖切到的可见的构配件
(3)竖直方向的尺寸和标高
(4)详图索引符号与某些用料、做法的文字注释
建筑剖面图的图线要求：室内外地平线可画线宽为1.4b的加粗线；用线宽b的粗实线画剖切到的墙和多孔板的主要轮廓线； 0.7b的中粗实线画被剖切到的次要轮廓线和未剖切到的可见建筑构配件轮廓线；用线宽0.5b～0.25b 的细实线画较细小的建筑构配件与装修面层线。 1∶100～1∶200比例的剖面图不画抹灰层，但宜画楼地面的面层线，以便准确地表示出完成面的尺寸及标高，材料图例可画简化的砖墙涂红(或以文字说明墙体材料为砖墙）、实心钢筋混凝土涂黑。
3.2.5.3 识读建筑剖面图示例
本剖面图表达了从地面到屋面在这个部位的内外墙厚度、墙内的构配件、楼板厚度、楼地面、梁、楼梯、阳台、屋面的结构形式、分层高度以及竖直方向的空间组合情况。
图3.35 1-1剖面图
3.2.5.4 绘制建筑剖面图的步骤
图3.36 绘制建筑剖面图图稿的步骤
(c)画可见的墙面和细部,标注尺寸、符号、编号、说明；
(a)画定位轴线、室内外地平线、楼地面和楼梯平台面、屋面以及女儿墙的墙顶线;
(b)画剖切到的墙身,楼板、屋面板、平台板以及它们的面层线、楼梯、门窗洞、过梁、圈梁等主要构配件;
(d)加深图线，标注尺寸数字及编号，完成平面图。
绘制楼梯剖面图图稿的步骤:
图3.37 绘制楼梯剖面图图稿的步骤
(a )画出各楼梯段的位置;
( b)利用等分线定楼梯踏步的高和宽;
图3.36b 1-1剖面图中的楼梯剖面图局部的画图步骤如下：
( c) 画楼梯板、楼面板、平台板和梁等。
3.2.6 建筑详图
3.2.6.1 建筑详图的形成、表达内容与用途
建筑详图是建筑细部的施工图，根据施工需要，将建筑平、立面图和剖面图中的某些建筑构配件或细部用较大比例清楚地表达出其详细构造。建筑详图是建筑平、立面图和剖面图的补充。
详图的表示方法，应视所绘的建筑构配件或建筑细部构造的复杂程度而定。有时只需要一个剖面图或断面图就能表达清楚；有时则需要多个剖面图或断面图，或按需由平、立面图，剖面图和断面图组成详图。
建筑详图所画的建筑构配件或建筑细部，必须画出详图符号、写明详图名称和比例，与被索引的图样上的索引符号对应，方便图纸查阅。
3.2.6.2 楼梯详图
楼梯详图反映楼梯的布置类型、结构形式以及踏步、栏杆扶手、防滑条等的详细构造方式、尺寸和装修做法。楼梯详图是楼梯放样施工的依据。
楼梯详图由楼梯平面图、楼梯剖面图和楼梯踏步、栏杆、扶手节点详图组成。
(1) 楼梯平面图
图3.38 楼梯平面图
楼梯平面图是用较大的比例另行画出的局部平面图。详细地表达清楚楼梯的构配件和尺寸。
(2)楼梯剖面图
楼梯剖面图完整、清晰地表示出楼梯间内各层楼地面、梯段、平台、栏杆扶手等的构造、结构形式以及它们相互之间的关系。
图3.39 楼梯剖面图
(3)楼梯节点详图
图3.40 楼梯节点详图
楼梯节点详图表明了踏步、栏杆、扶手的形状、构造与尺寸。
3.2.6.3 外墙节点详图
图3.41 外墙节点详图
(1)女儿墙节点详图：表明了这幢住宅五层楼部分的檐口（女儿墙）和窗顶的构造做法
(2)窗台剖面详图：表明窗台的构造做法
(3)勒脚、明沟节点详图：主要表达外墙墙脚的做法和室内底层地面的构造
由详图编号可知，它们是从图3.35所示的1-1剖面图中索引过来的详图，详尽地表明墙身各个主要节点的构造和做法。
3.2.6.4 其它详图实例
通过阳台详图编号、标高与相应定位轴线及其编号，可知其被索引的位置，从而全面了解它的形状特征、各部位和各层次的构造、用料、做法、颜色以及施工要求
图3.42 阳台详图
房屋建筑施工图完。
