3.1.1 钢筋混凝土构件简介
3.1.2 钢筋混凝土构件详图示例
3.1.3 钢结构构件及其详图示例

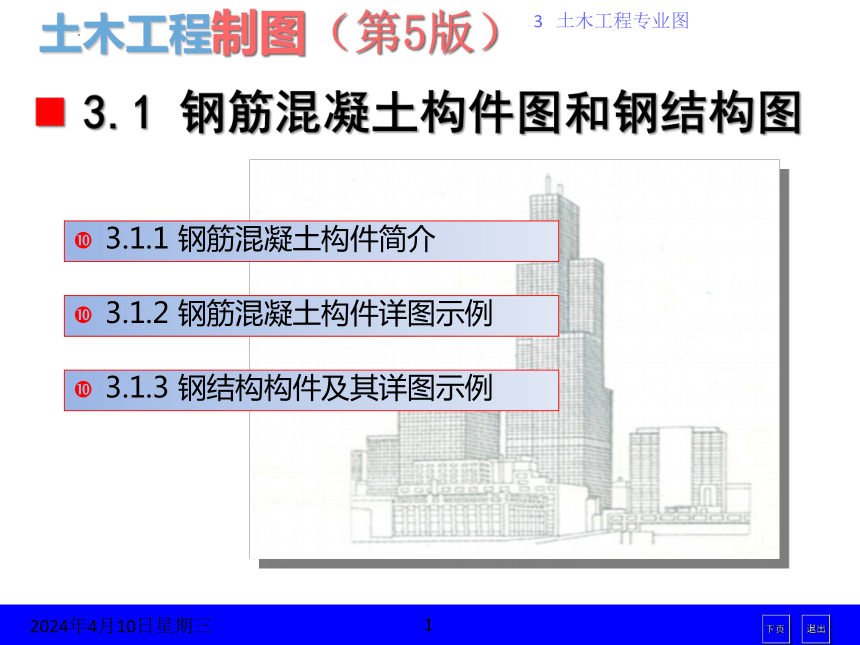

3.1 钢筋混凝土构件图和钢结构图
3.1.1 钢筋混凝土构件简介
土木工程中，起承重和支撑作用的基本构件有基础、柱、梁、楼板等。

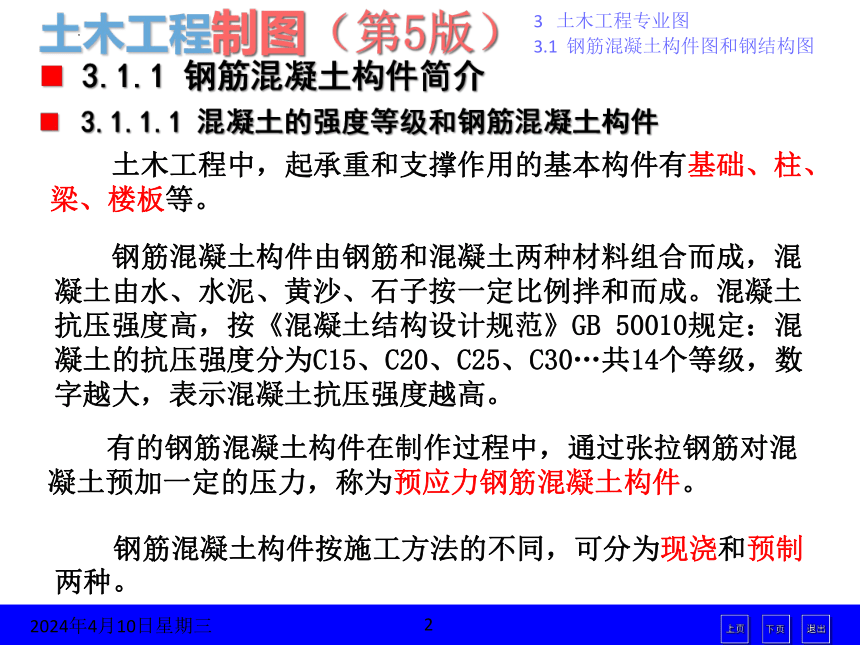

3.1.1.1 混凝土的强度等级和钢筋混凝土构件
钢筋混凝土构件由钢筋和混凝土两种材料组合而成，混凝土由水、水泥、黄沙、石子按一定比例拌和而成。混凝土抗压强度高，按《混凝土结构设计规范》GB 50010规定：混凝土的抗压强度分为C15、C20、C25、C30…共14个等级，数字越大，表示混凝土抗压强度越高。
有的钢筋混凝土构件在制作过程中，通过张拉钢筋对混凝土预加一定的压力，称为预应力钢筋混凝土构件。
钢筋混凝土构件按施工方法的不同，可分为现浇和预制两种。

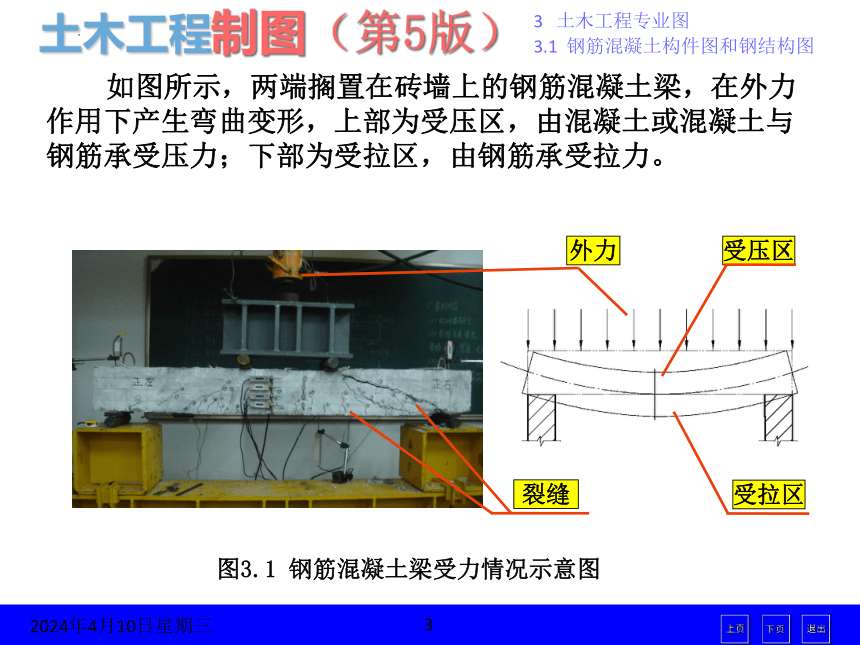

图3.1 钢筋混凝土梁受力情况示意图
如图所示，两端搁置在砖墙上的钢筋混凝土梁，在外力作用下产生弯曲变形，上部为受压区，由混凝土或混凝土与钢筋承受压力；下部为受拉区，由钢筋承受拉力。
外力
受压区
裂缝
受拉区
3.1.1.2 钢筋
(1)钢筋的牌号、种类、符号和直径范围

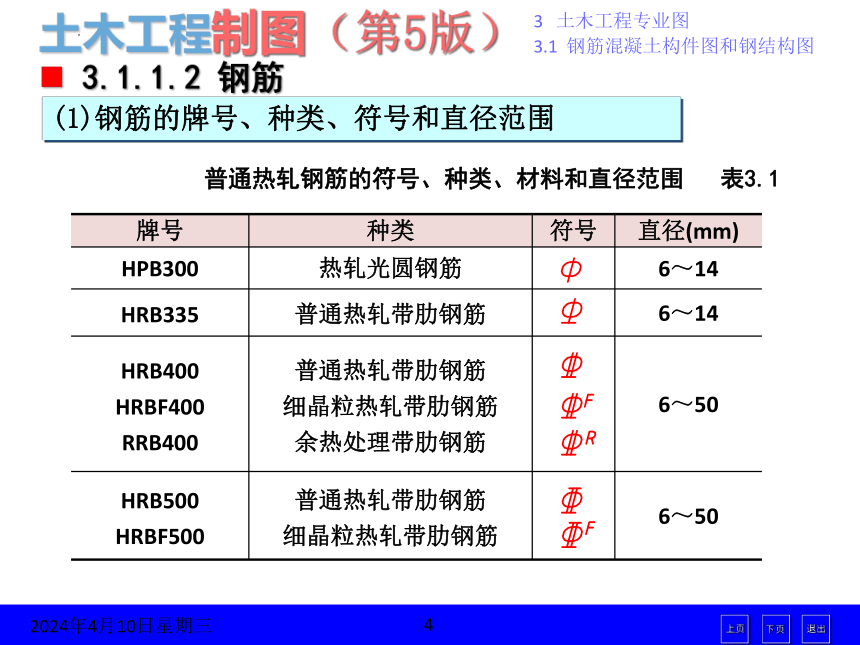

普通热轧钢筋的符号、种类、材料和直径范围 表3.1
牌号 种类 符号 直径(mm)
HPB300 热轧光圆钢筋 6～14
HRB335 普通热轧带肋钢筋 6～14
HRB400 HRBF400 RRB400 普通热轧带肋钢筋 细晶粒热轧带肋钢筋 余热处理带肋钢筋 6～50
HRB500 HRBF500 普通热轧带肋钢筋 细晶粒热轧带肋钢筋 6～50

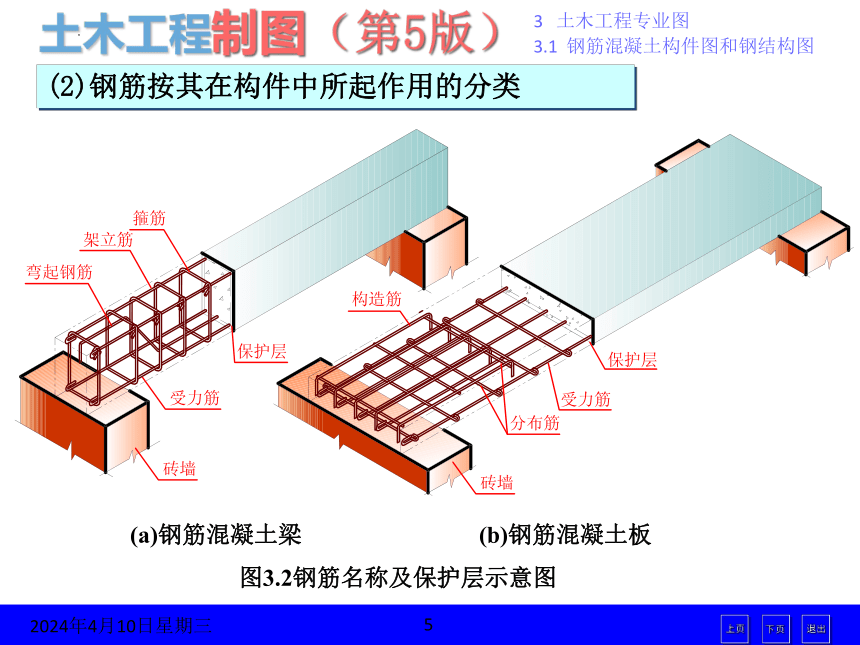

图3.2钢筋名称及保护层示意图
(a)钢筋混凝土梁
(b)钢筋混凝土板

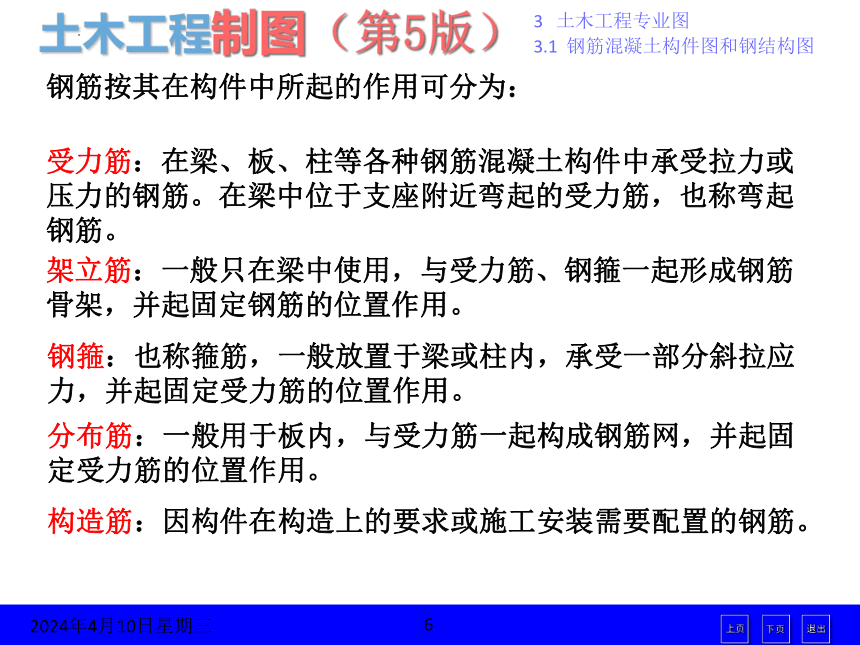

(2)钢筋按其在构件中所起作用的分类
受力筋：在梁、板、柱等各种钢筋混凝土构件中承受拉力或压力的钢筋。在梁中位于支座附近弯起的受力筋，也称弯起钢筋。
构造筋：因构件在构造上的要求或施工安装需要配置的钢筋。
分布筋：一般用于板内，与受力筋一起构成钢筋网，并起固定受力筋的位置作用。
钢箍：也称箍筋，一般放置于梁或柱内，承受一部分斜拉应力，并起固定受力筋的位置作用。
架立筋：一般只在梁中使用，与受力筋、钢箍一起形成钢筋骨架，并起固定钢筋的位置作用。
钢筋按其在构件中所起的作用可分为：

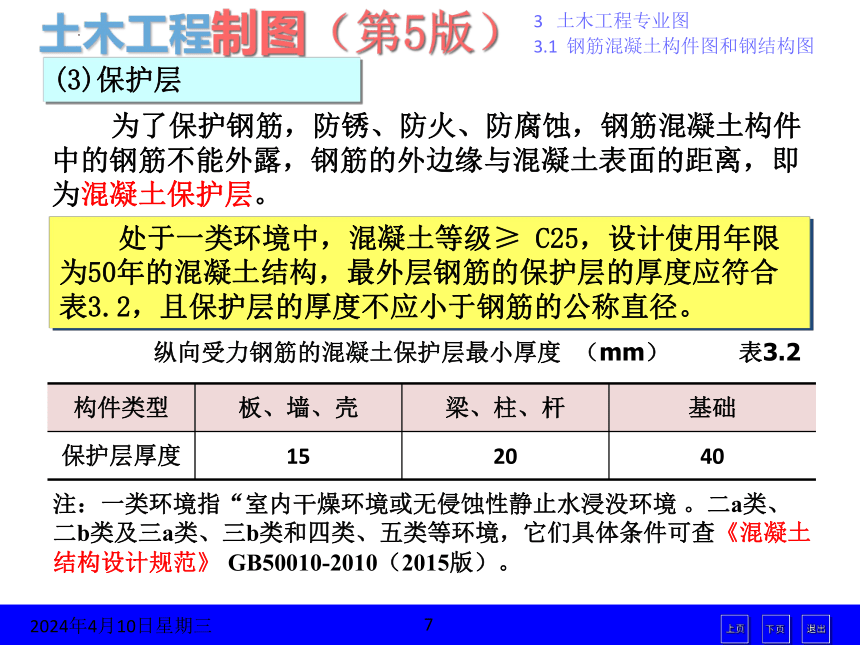

(3)保护层
为了保护钢筋，防锈、防火、防腐蚀，钢筋混凝土构件中的钢筋不能外露，钢筋的外边缘与混凝土表面的距离，即为混凝土保护层。
处于一类环境中，混凝土等级≥ C25，设计使用年限为50年的混凝土结构，最外层钢筋的保护层的厚度应符合表3.2，且保护层的厚度不应小于钢筋的公称直径。
纵向受力钢筋的混凝土保护层最小厚度 （mm） 表3.2
构件类型 板、墙、壳 梁、柱、杆 基础
保护层厚度 15 20 40
注：一类环境指“室内干燥环境或无侵蚀性静止水浸没环境 。二a类、二b类及三a类、三b类和四类、五类等环境，它们具体条件可查《混凝土结构设计规范》 GB50010-2010（2015版）。
(4)钢筋弯钩
为了使受拉钢筋末端和混凝土具有良好的粘结力，一般在钢筋两端做成弯钩；钢筋在搭接处的端部也要做成弯钩。
钢筋因有弯钩，直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度；箍筋下料长度=箍筋周长+弯钩增加长度±弯曲调整值。
图3.3 钢筋及钢筋的弯钩
钢箍两端做 135°弯钩后直线长度为5d（10d)。
(5)钢筋在工程图中的表示方法和标注

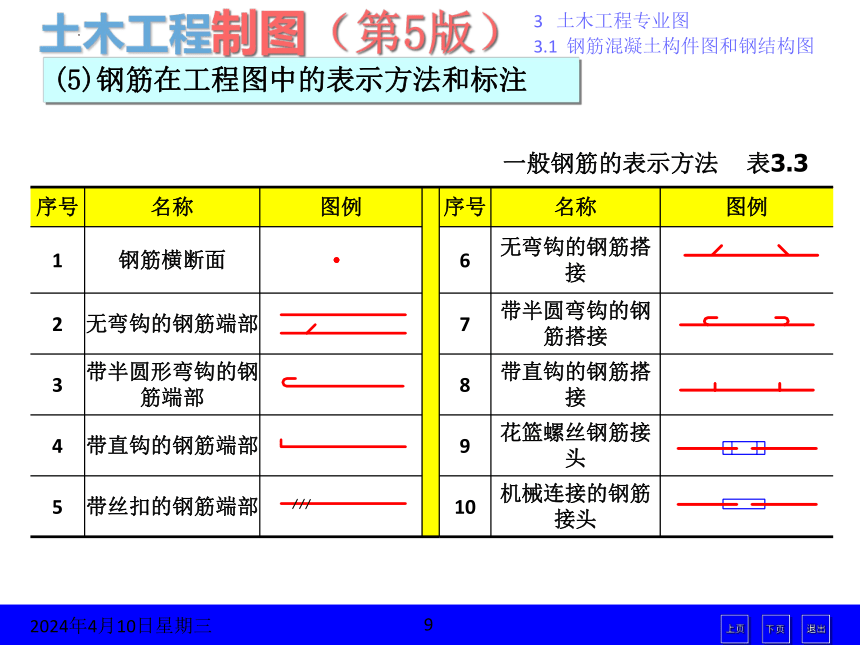

一般钢筋的表示方法 表3.3
序号 名称 图例 序号 名称 图例
1 钢筋横断面 6 无弯钩的钢筋搭接
2 无弯钩的钢筋端部 7 带半圆弯钩的钢筋搭接
3 带半圆形弯钩的钢筋端部 8 带直钩的钢筋搭接
4 带直钩的钢筋端部 9 花篮螺丝钢筋接头
5 带丝扣的钢筋端部 10 机械连接的钢筋接头
①标注钢筋的根数、代号和直径
②标注钢筋的代号、直径和相邻钢筋中心距
为了区分不同牌号、不同直径和数量的钢筋，要求对所表示的钢筋，采用引出线的方法加以标注。一般有下列两种标注方法：
钢筋根数（3根）
钢筋种类（HRB400）
钢筋直径（20mm）
钢筋种类（HPB300）
钢筋直径（8mm）
相等中心距符号
相邻钢筋中心距（≤200mm）
3.1.1.3 构件的代号
常用构件代号 表3.4
预应力钢筋混凝土构件代号，应在构件代号前加注“Y”，如YDL表示预应力钢筋混凝土吊车梁。
2024/4/9
3.1.2 钢筋混凝土构件详图示例
3.1.2.1 钢筋混凝土构件详图的图示特点
钢筋混凝土构件详图，除了应遵守《房屋建筑制图统一标准》之外，还应遵守《建筑结构制图标准》，以及国家现行的相关标准、规范的规定。
图线 表3.5
3.1.2.2 钢筋混凝土构件详图示例
(1)钢筋混凝土基础
图3.4 独立基础
图3.5 独立基础详图
基础底面尺寸
柱配筋
箍筋
箍筋
定位轴线与编号
(2)钢筋混凝土梁
图3.6 钢筋混凝土梁详图
钢筋的编号，应按《房屋建筑制图统一标准》的规定，以直径为5～6mm的细实线圆表示，其编号应用阿拉伯数字按顺序编写在圆内。
梁跨
梁底标高
架立筋
受力筋
弯起受力筋
箍筋
梁截面高
(3)钢筋混凝土板
①钢筋混凝土预制板
某地区120厚预应力多孔板结构构件通用图集的板宽标志尺寸分500、600、900、1200mm四种，分别用5、6、9、12表示。
图3.7 预应力多孔板
钢筋混凝土预制板一般是工厂的定型产品，只需在图中注明设计选用的预制板的图集号、型号。
构件数量（7块）
预应力多孔板代号
标志板宽
标志板长
荷载等级序号
②钢筋混凝土现浇板
图3.8 雨篷板(包括雨篷梁)详图
立体示意图
雨篷板受力筋的锚固长度
受力筋
分布筋
雨篷梁箍筋的锚固长度重叠
雨篷梁的受力筋
图3.9 现浇板(B-1)配筋图
图3.10板中双层钢筋的表示示例
(a)底层钢筋
(b)顶层钢筋
钢筋的弯钩向下或向右，表示顶层钢筋
钢筋的弯钩向上或向左，表示底层钢筋
(4)钢筋混凝土柱
钢筋混凝土柱的构件图一般用立面图和断面图表示，其图示方法与钢筋混凝土梁的图示方法基本相同。
柱断面
受力筋
柱下端箍筋加密
柱纵筋搭接
图3.11 钢筋混凝土柱详图示例一
图3.12 钢筋混凝土柱详图示例二
上柱断面
下柱断面
柱下端插入杯型基础
牛腿断面
牛腿及其配筋的示意图
当柱的配筋较复杂、预埋件较多时，应将配筋图与模板图分别表示。
上柱顶支承屋架
牛腿面支承吊车梁
模板图主要用来表示柱的外形尺寸、预埋件的位置、代号和编号等。是制作、安装模板和预埋件的依据。
3.1.2.3 AutoCAD绘制钢筋混凝土构件图示例
(1)设置绘图环境
设置图层。新建图层，并设置图层的颜色、线型、线宽。
设置文字样式。建立文字字体样式。
设置尺寸样式。建立尺寸标注样式。
在轴线的图层，绘制定位轴线；
在混凝土构件的图层，绘制钢筋混凝土构件轮廓；
在主钢筋的图层，绘制梁内钢筋线；
在箍筋的图层，绘制箍筋；
在墙身的图层，绘制墙身轮廓；
在材料的图层，绘制折断线和材料图例；
在标注的图层上，标注尺寸、标高、轴线编号、钢筋编号和文字。
(2) 绘图步骤
3.1.3 钢结构构件及其详图示例
钢结构是指以型钢经过加工组装起来的构件。
3.1.3.1 钢结构构件的图示方法
(1)型钢
常用型钢的标注方法 表 3.6
(2)型钢的连接
钢结构构件通常采用焊接和螺栓连接，螺栓连接可作为永久性的连接，也可作为安装构件时临时固定用。
螺栓、孔的表示方法示例 表3.7
“+” 字线表示定位线，M表示螺栓型号， 表示螺栓孔直径；采用引出线标注螺栓时，横线上标注螺栓规格，横线下标注螺栓孔直径。
焊接是钢结构中最常见的连接方法之一，有关焊缝代号和标注方法应按《建筑结构制图标准》GB/T 50105－2010和《焊缝符号表示法》GB/T324－2008的有关规定标注。
图3.13 焊缝符号及标注方法?
单面焊缝的标注，当箭头指向在焊缝所在的一面时，应将图形符号和尺寸注在横线上方；当箭头指在焊缝所在的另一面时，应将图形符号和尺寸标注在横线的下方。
双面焊缝的标注，应在横线的上、下都标注符号和尺寸；当两面尺寸相同时，只需在横线上方标注尺寸。
三个和三个以上的焊件相互焊接的焊缝，其符号和尺寸应分别标注。
在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝符号和尺寸，并加注“相同焊缝符号” 。
图3.14 柱间支撑立面布置图
下图是用单线图表示了单层工业厂房排架中的柱间支撑的立面布置图，其中ZC-3和ZC-3A是上柱支撑，ZC-15是下柱支撑，柱间支撑的具体做法由详图表示。
3.1.3.2 钢结构构件图
图3.15 柱间支撑详图
（1）各杆件的重心线画在构件的几何中心线上。
（2）在同一详图中，可采用两种不同比例。
（3）在详图中，应将各杆件、节点板、连接板等的形状、大小、数量和位置，以及有关焊接、螺栓连接等的有关图例、符号和尺寸都表达清楚。
斜杆
连接角钢
节点板
节点板
安装孔
焊缝代号
本节完。
下节内容：
3.2 房屋的建筑施工图和结构施工图
