(共37张PPT)

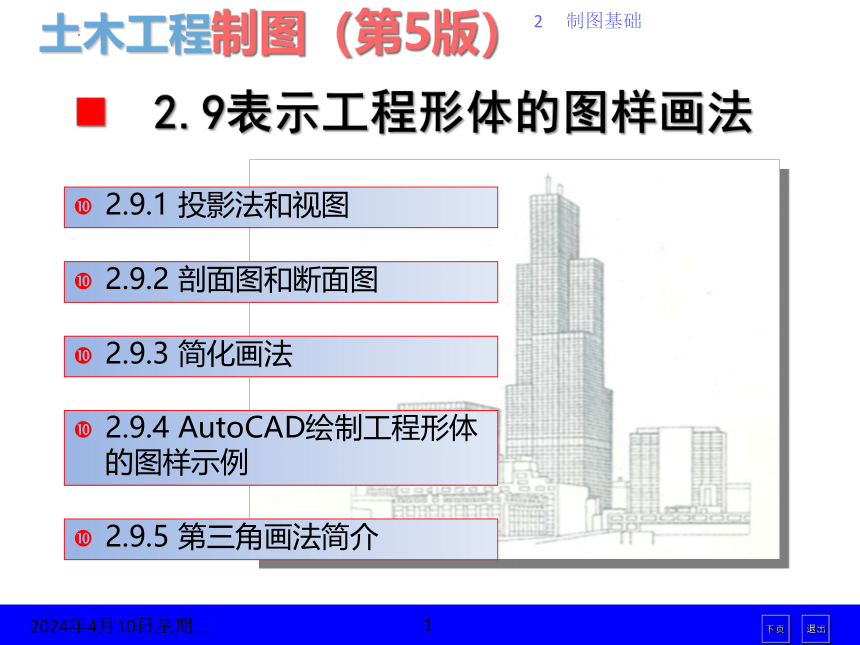

2.9表示工程形体的图样画法
2.9.1 投影法和视图
2.9.2 剖面图和断面图
2.9.4 AutoCAD绘制工程形体的图样示例
2.9.3 简化画法
2.9.5 第三角画法简介
2.9.1 投影法和视图
用正投影法所绘制出物体的图形称为视图。
2.9.1.1 第一角画法

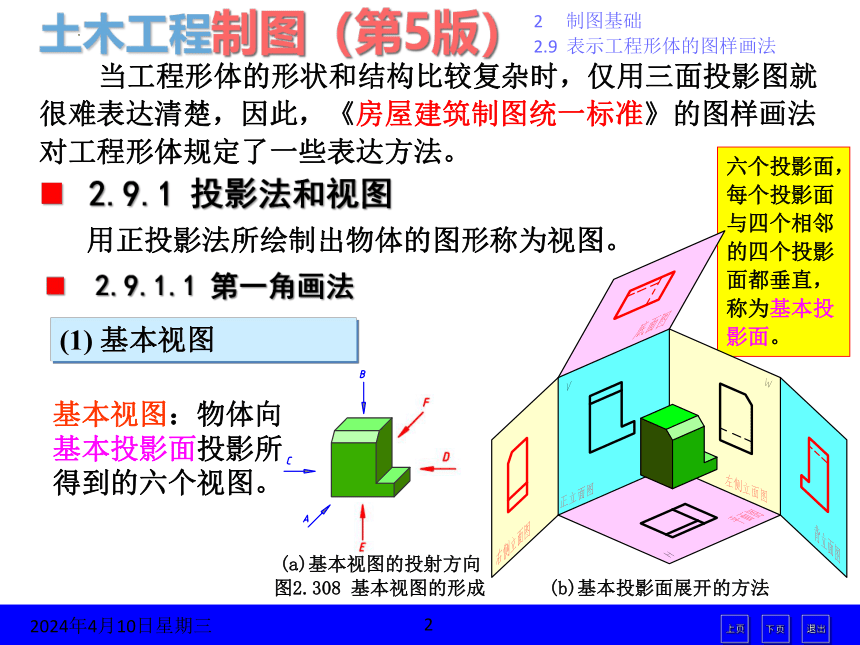

(1) 基本视图
六个投影面，每个投影面与四个相邻的四个投影面都垂直，称为基本投影面。
基本视图：物体向基本投影面投影所得到的六个视图。
当工程形体的形状和结构比较复杂时，仅用三面投影图就很难表达清楚，因此，《房屋建筑制图统一标准》的图样画法对工程形体规定了一些表达方法。
图2.308 基本视图的形成
(a)基本视图的投射方向
(b)基本投影面展开的方法

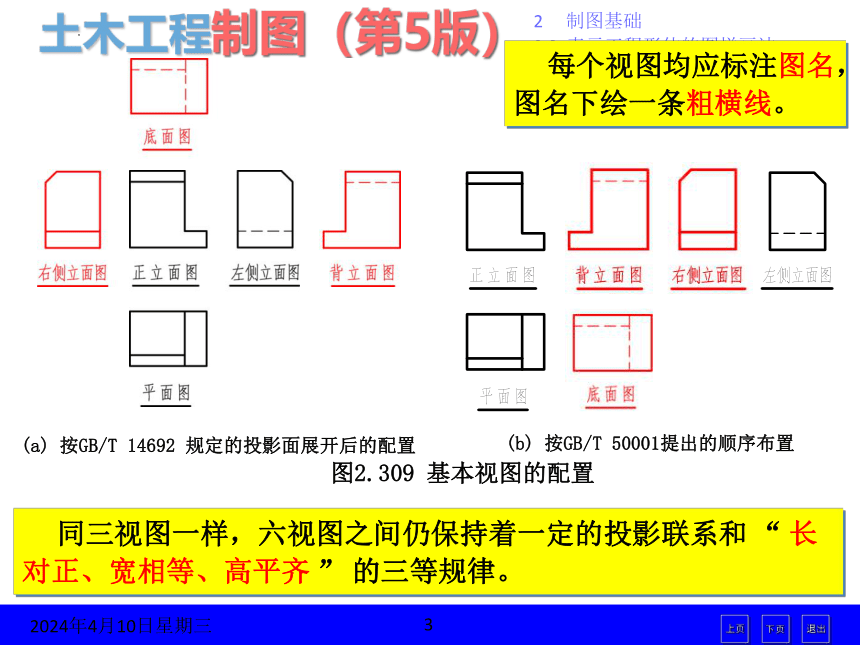

(a) 按GB/T 14692 规定的投影面展开后的配置
同三视图一样，六视图之间仍保持着一定的投影联系和 “ 长对正、宽相等、高平齐 ” 的三等规律。
(b) 按GB/T 50001提出的顺序布置
图2.309 基本视图的配置
每个视图均应标注图名，图名下绘一条粗横线。
用基本视图表达一幢房屋的外形

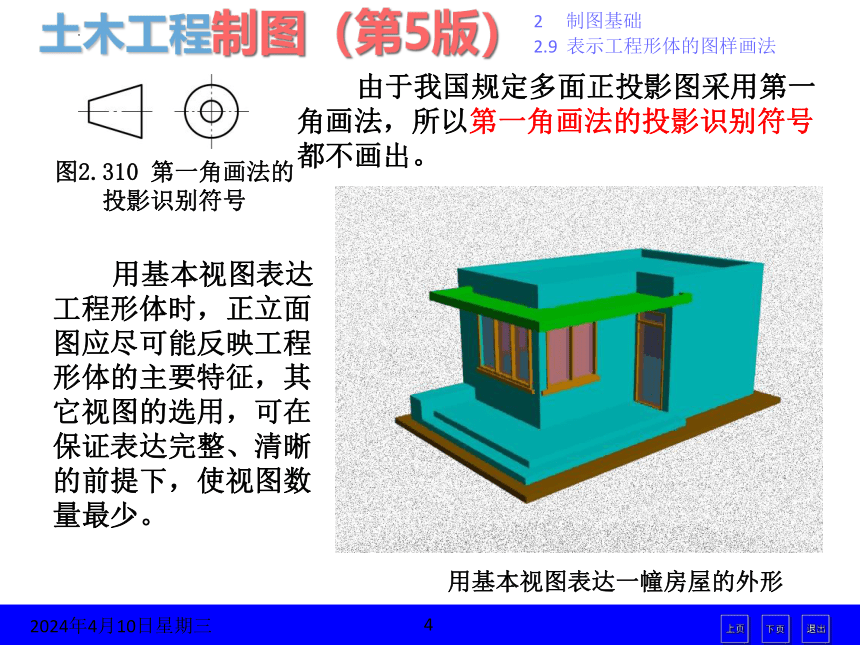

图2.310 第一角画法的投影识别符号
由于我国规定多面正投影图采用第一角画法，所以第一角画法的投影识别符号都不画出。
用基本视图表达工程形体时，正立面图应尽可能反映工程形体的主要特征，其它视图的选用，可在保证表达完整、清晰的前提下，使视图数量最少。
图2.311 用基本视图表达一幢房屋的外形
Wang cheng-gang
对于视图，一般用粗实线画可见轮廓，用中虚线画不可见轮廓；但在画房屋时，主要可见轮廓画粗实线，一般的可见轮廓画中实线，次要的可见轮廓画细实线。

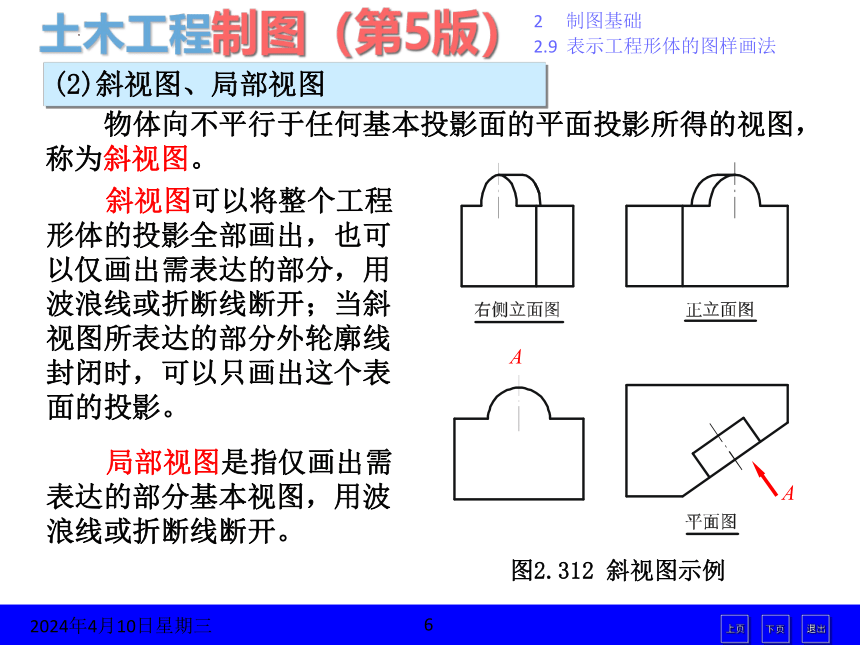

(2)斜视图、局部视图
物体向不平行于任何基本投影面的平面投影所得的视图，称为斜视图。
图2.312 斜视图示例
A
A
斜视图可以将整个工程形体的投影全部画出，也可以仅画出需表达的部分，用波浪线或折断线断开；当斜视图所表达的部分外轮廓线封闭时，可以只画出这个表面的投影。
局部视图是指仅画出需表达的部分基本视图，用波浪线或折断线断开。

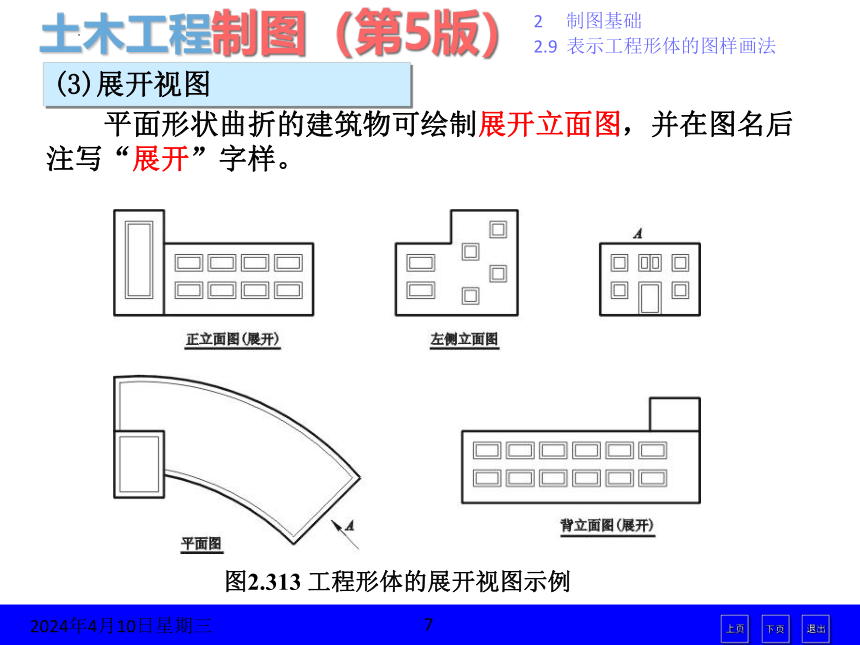

图2.313 工程形体的展开视图示例
(3)展开视图
平面形状曲折的建筑物可绘制展开立面图，并在图名后注写“展开”字样。

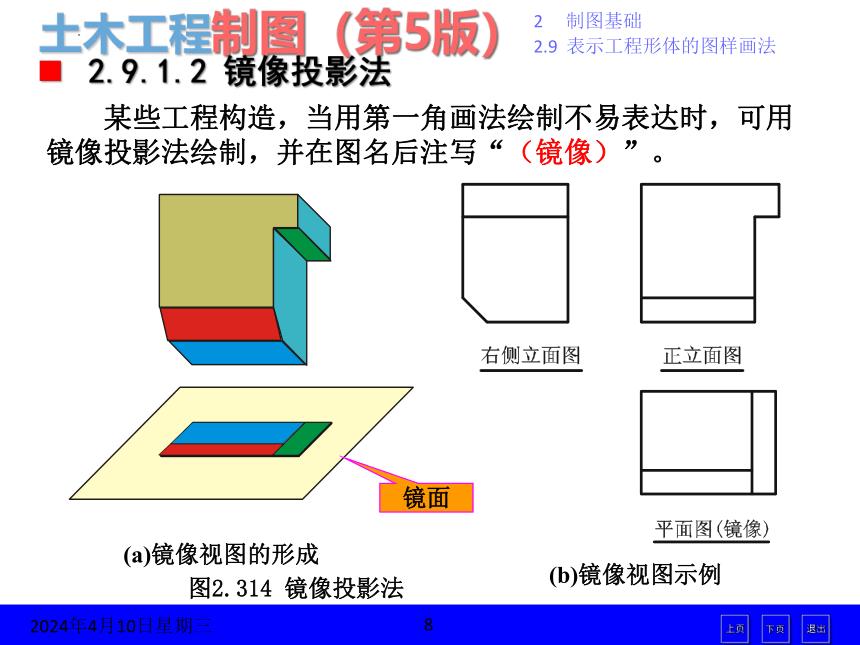

2.9.1.2 镜像投影法
图2.314 镜像投影法
(a)镜像视图的形成
(b)镜像视图示例
镜面
某些工程构造，当用第一角画法绘制不易表达时，可用镜像投影法绘制，并在图名后注写“（镜像）”。

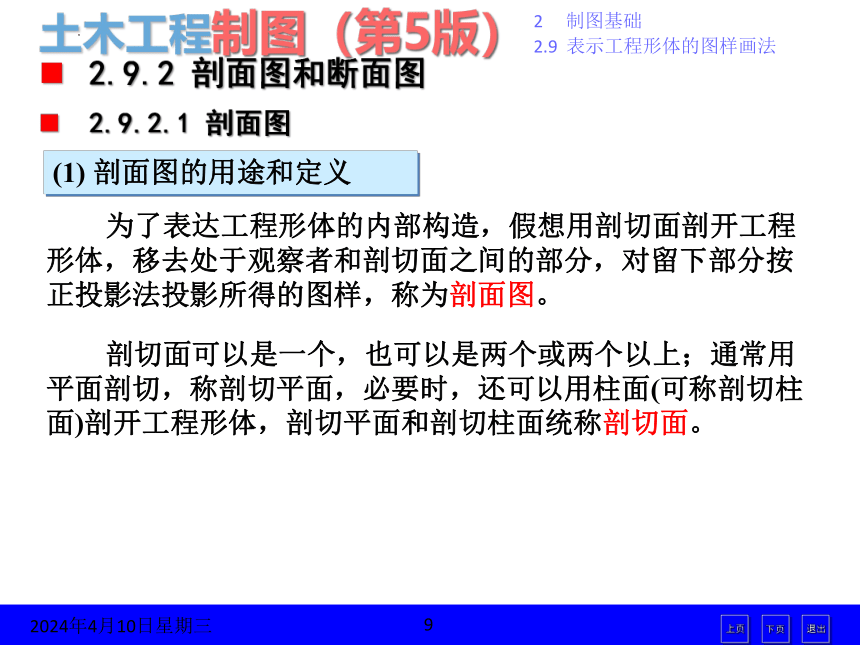

2.9.2 剖面图和断面图
2.9.2.1 剖面图
(1) 剖面图的用途和定义
为了表达工程形体的内部构造，假想用剖切面剖开工程形体，移去处于观察者和剖切面之间的部分，对留下部分按正投影法投影所得的图样，称为剖面图。
剖切面可以是一个，也可以是两个或两个以上；通常用平面剖切，称剖切平面，必要时，还可以用柱面(可称剖切柱面)剖开工程形体，剖切平面和剖切柱面统称剖切面。

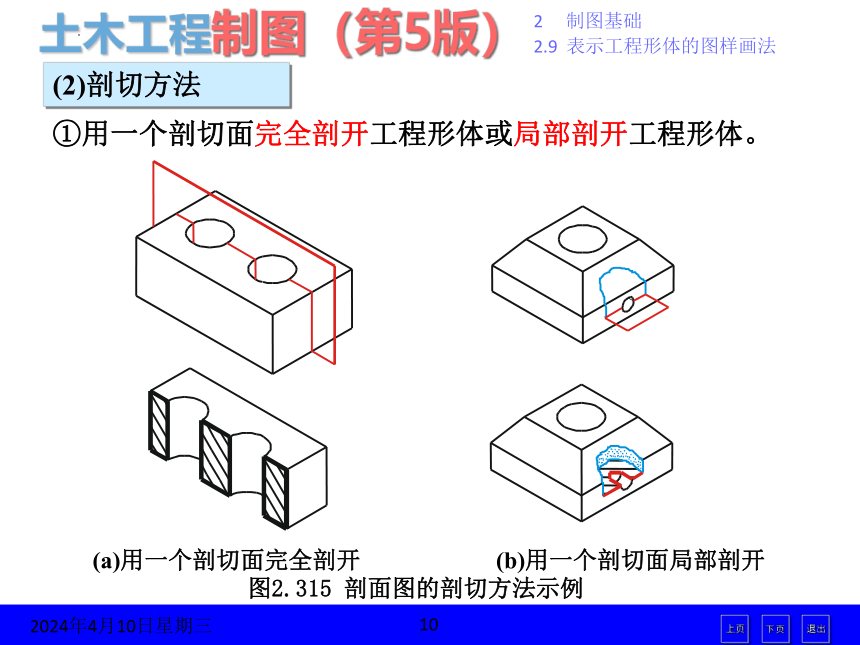

(2)剖切方法
图2.315 剖面图的剖切方法示例
①用一个剖切面完全剖开工程形体或局部剖开工程形体。
(a)用一个剖切面完全剖开
(b)用一个剖切面局部剖开

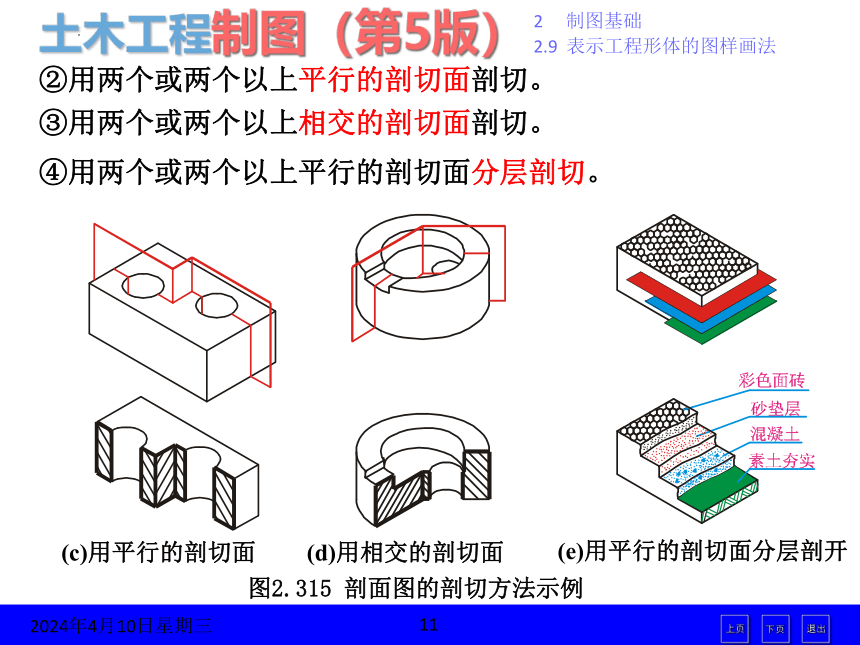

(c)用平行的剖切面
(d)用相交的剖切面
(e)用平行的剖切面分层剖开
②用两个或两个以上平行的剖切面剖切。
③用两个或两个以上相交的剖切面剖切。
④用两个或两个以上平行的剖切面分层剖切。
图2.315 剖面图的剖切方法示例
12
(3)画剖面图示例
图2.316 房屋模型的剖面图示例
(a)三面视图
阅读如图所示的房屋模型的三面视图；
想像房屋模型的空间形状。
(b)用剖面图表达示例
图2.316 房屋模型的剖面图示例
14
(4) 画剖面图的有关规定
①剖视剖切符号
图2.317 剖视剖切符号
剖视的剖切符号由剖切位置线、投射方向线及编号组成，均应以粗实线绘制。剖切位置线的长度宜为6～10 mm；剖视方向线应垂直于剖切位置线，长度宜为4～6 mm。
15
②建筑材料图例
表2.13 常用建筑材料图例
表2.13 常用建筑材料图例 （续）
当不需表明是哪一种材料时，可画同方向、等间距的45°细实线。
两个相同的图例相接时，图例线宜错开或倾斜方向相反；
当一张图纸内的图样只有一种建筑材料或图形小而无法画出建筑材料图例时，可以不画建筑材料图例，但应加文字说明；
若断面很小，断面内的建筑材料图例可用涂黑表示，在两个相邻的涂黑图例间，应留有空隙，其宽度不得小于0.7mm；
面积过大的建筑材料图例，可沿轮廓线局部表示。
图2.318 相同图例相接时的画法
图2.319 相邻的涂黑图例
图2.320 局部表示图例
(b)倾斜方向相反
(a)错开
画剖面图时注意：
剖面图是画剖开的工程形体留下部分的投影图，但剖面图是假想剖开工程形体，所以只是在画剖面图时才切去形体的一部分，画其它图样，仍应该画完整的工程形体。
剖面图与视图一样，一般只画出可见轮廓线，必要时才画出不可见的轮廓线，在制图基础阶段常用粗实线画剖切到的和可见的轮廓线，用中虚线画不可见的轮廓线。
(5)几种常用的剖面图
图2.321 作水工构筑物模型的全剖面图
①全剖面图
［例题2.62］已知某水工构筑物模型的平面图和正立面图，要求按平面图上标明的剖视剖切符号画出全剖面图。
［解］
用一个剖切面完全剖开工程形体后画出的剖面图。
形体分析
画剖面图
②半剖面图
图2.322 将杯形基础的正立面图和左侧立面图改画成半剖面图
［例题2.63］如图所示，杯形基础是钢筋混凝土浇筑成的一个整体，要求将正立面图和左侧立面图改画成半剖面图。
(a)杯形基础的三视图
对称的工程形体需画剖面图时，可以对称线为界，一半画视图(外形图)，一半画剖面图。
［解］
形体分析
画剖面图
(b)改画成半剖面图后的图样
③局部剖面图
图2.323 局部剖面图和斜剖面图示例
④斜剖面图
当工程形体只有局部的内部构造需要表达时，可用剖切面局部剖开工程形体。
用不平行于任何基本投影面的剖切面剖开工程形体后得到的剖面图。
⑤阶梯剖面图
图2.324 将某构筑物模型的正立面图改成阶梯剖面图
［例题2.64］已知某构筑物模型的平面图和正立面图，要求按平面图上标明的剖视剖切符号，将正立面图改成阶梯剖面图。
(a)某构筑物模型的两视图
(b)改成阶梯剖面图后的图样
用两个或两个以上平行的剖切面剖切形体的方法所得到的剖面图。
［解］
如果用一个平行正面的假想剖切平面，不可能同时剖开两孔；
画出阶梯剖面图；
⑥旋转剖面图
图2.325 旋转剖面图示例
(a)某构筑物模型的两视图
(b)用两个相交的剖切平面剖开这个模型
(c)用平面图和旋转剖面图表达
用两个相交的剖切平面(交线垂直于某一基本投影面)剖开工程形体后画出的剖面图。
24
⑦分层剖切剖面图
图2.326 分层剖切的剖面图示例
对建筑物的多层构造，可用平行平面按构造层次局部剖开后分层画出的剖面图。
分层剖切的剖面图应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。
25
2.9.2.2 断面图
(1) 断面图的用途和定义，断面图与剖面图的区别
为了清晰地表达工程形体，用假想的剖切面剖开工程形体时，除了以剖面图表达外，有时仅需画出工程形体的某处切断的断面的图形，称为断面图。
断面图与剖面图的区别是：断面图只能画出剖切面切到部分的图形；剖面图除了应画出断面图外，还应画出沿投影方向看到的部分。
26
断面图与剖面图的区别
图2.327 断面图以及断面图与剖面图的区别
(a)吊车梁模型的两视图
(b)用断面图表达
(c)用剖面图表达
(2) 剖切方法和画断面图的有关规定
断面图的剖切方法与剖面图一样，有：用一个剖切面剖切；用两个或两个以上平行的剖切面剖切；用两个相交的剖切面剖切，此时应在图名后注明“展开”字样。通常都用一个平行于某一投影面的剖切平面剖开工程形体，将截得的图形向平行的投影面作正投影，从而获得断面图。
断面剖切符号，应以粗实线表示剖切位置，断面剖切符号的编号宜采用阿拉伯数字按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向。断面图通常以断面编号命名，当工程形体有多个断面图时，断面图应按剖切顺序依次编排。
在断面图上应画出材料图例，材料图例及其画法都与剖面图中的规定相同。
(3)几种常见的断面图
①移出断面图
断面图画在视图轮廓外，习惯上称为移出断面图。
图2.327 用立面图和断面图表达吊车梁模型
②中断断面图
绘制在杆件图中断处的断面图，习惯上称为中断断面图。不必标注断面剖切符号。
图2.328 断面图画在杆件图中断处示例
直接画在视图内的断面图，习惯上称为重合断面图。不必标注断面剖切符号。
③重合断面图
图2.329 断面图画在布置图上示例
由于图中画出的屋面板断面很薄、梁断面也很小，无法画清钢筋混凝土的材料图例，所以用涂黑表示。
构件立体示意
2.9.2.3 工程形体表达方法的制图作业示例
［解］
[例题2.65］选用一个合适的表达方法，画出如图所示的窨井模型的图样。
(1)形体分析
(a) 假想剖开的左右对称的窨井模型的正等测
图2.330 绘制窨井模型的图样
窨井模型可以看作由下方的长方体基础、中间的含长方体空腔的储水长方体井身、上方的楔形的水平板(中间开台阶状方孔，以后可以加盖)，以及左、右、前三个方向各有一根内外相通的圆管叠合而成。
(b)作出窨井模型的三面投影草图
图2.330 绘制窨井模型的图样
(2)选定表达方案
①用半剖面图代替正立面图，既反映窨井的外形，又反映储水长方体井身的内形
②表达这个窨井模型外部的平面形状，画出它的平面图 。
③左侧立面图采用全剖面图来表达整个窨井模型在高、宽方向的内形。
(3)徒手画草图
将正立面图改成半剖面图，将左侧立面图改成全剖面图，平面图改成只表达这个窨井模型外部的平面形状，并在断面上，画上材料图例。
标注出尺寸和图名。
图2.330 绘制窨井模型的图样
(4)用绘图仪器画出图样
图中没有按规定画出图框和标题栏
根据选用的图幅的大小，确定图样的比例、尺寸所占的位置，均匀地布置图面。
画底稿，注尺寸，校对，按规定图线描深。
图2.330 绘制窨井模型的图样
2.9.3 简化画法
图2.331 简化画法
(1)构配件的对称图形，可只画该图形的一半或四分之一，并画出对称符号。图形也可稍超出对称线，此时可不画对称符号。
(a)对称图形省略画法
应用简化画法可提高工作效率，《房屋建筑制图统一标准》规定了一些简化画法。
35
?
(2) 构配件内多个完全相同而连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示。
(b)相同要素省略画法
(c)折断省略画法
(3) 较长的构件，如沿长度方向的形状相同或按一定规律变化，可断开省略绘制，断开处应以折断线表示。
?
(d)构件局部不同省略画法
图2.331 简化画法
(5)一个构配件，如绘制位置不够，可分成几个部分绘制，并应以连接符号表示相连。
(4) 一个构配件，如与另一个构配件仅部分不相同，该构配件可只画不同部分，但应在两个构配件的相同部分与不同部分的分界线处，分别绘制连接符号。
本节完。
