第一部分建筑 制图与识图
模块5建筑施工图的识读
YCF
01
房屋建筑工程图的基本知识
02
首页图和建筑总平面图的识读
目录
CATALOG
03
建筑平面图的识读
04
建筑立体图的识读
05
建筑剖面图的识读
06
建筑详图的识读
01
房屋建筑工程图的基本知识
5.1.1房屋建筑的类型及组成
5.1.2房屋建筑工程图的产生及分类
5.1.3房屋建筑工程图的有关规定
5.1.4房屋建筑工程图的识读方法和步骤

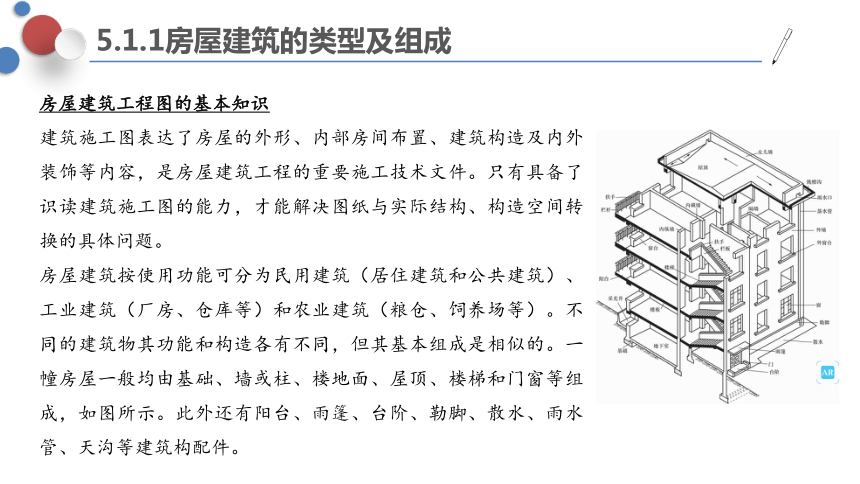

5.1.1房屋建筑的类型及组成
房屋建筑工程图的基本知识
建筑施工图表达了房屋的外形、内部房间布置、建筑构造及内外装饰等内容，是房屋建筑工程的重要施工技术文件。只有具备了识读建筑施工图的能力，才能解决图纸与实际结构、构造空间转换的具体问题。
房屋建筑按使用功能可分为民用建筑（居住建筑和公共建筑）、工业建筑（厂房、仓库等）和农业建筑（粮仓、饲养场等）。不同的建筑物其功能和构造各有不同，但其基本组成是相似的。一幢房屋一般均由基础、墙或柱、楼地面、屋顶、楼梯和门窗等组成，如图所示。此外还有阳台、雨篷、台阶、勒脚、散水、雨水管、天沟等建筑构配件。

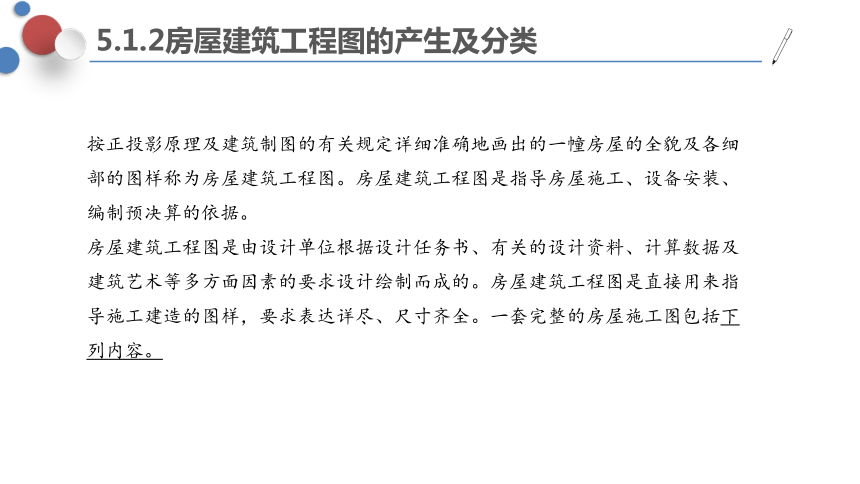

5.1.2房屋建筑工程图的产生及分类
按正投影原理及建筑制图的有关规定详细准确地画出的一幢房屋的全貌及各细部的图样称为房屋建筑工程图。房屋建筑工程图是指导房屋施工、设备安装、编制预决算的依据。
房屋建筑工程图是由设计单位根据设计任务书、有关的设计资料、计算数据及建筑艺术等多方面因素的要求设计绘制而成的。房屋建筑工程图是直接用来指导施工建造的图样，要求表达详尽、尺寸齐全。一套完整的房屋施工图包括下列内容。

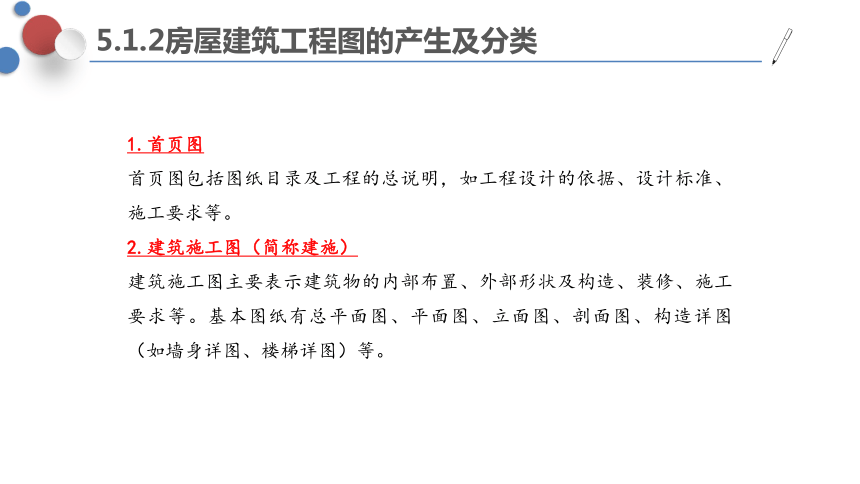

5.1.2房屋建筑工程图的产生及分类
1.首页图
首页图包括图纸目录及工程的总说明，如工程设计的依据、设计标准、施工要求等。
2.建筑施工图（简称建施）
建筑施工图主要表示建筑物的内部布置、外部形状及构造、装修、施工要求等。基本图纸有总平面图、平面图、立面图、剖面图、构造详图（如墙身详图、楼梯详图）等。

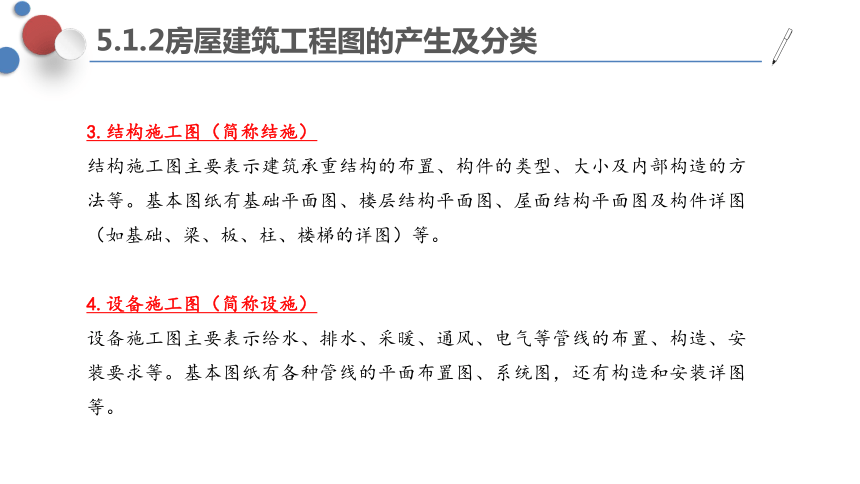

5.1.2房屋建筑工程图的产生及分类
3.结构施工图（简称结施）
结构施工图主要表示建筑承重结构的布置、构件的类型、大小及内部构造的方法等。基本图纸有基础平面图、楼层结构平面图、屋面结构平面图及构件详图（如基础、梁、板、柱、楼梯的详图）等。
4.设备施工图（简称设施）
设备施工图主要表示给水、排水、采暖、通风、电气等管线的布置、构造、安装要求等。基本图纸有各种管线的平面布置图、系统图，还有构造和安装详图等。
5.1.3房屋建筑工程图的有关规定
1.定位轴线及其编号
建筑的定位轴线是建筑施工图的一个重要内容，但它不是建筑物投影的内容，不属于建筑物内部的任何内容，它只是为了方便制图与识图而在图纸上增加的辅助线。这些辅助线是用来确定建筑物承重构件位置的基准线，也是施工放线的依据。
定位轴线在施工图中用细长点画线绘制，端部的圆圈用细实线绘制，直径为8mm，在详图中可增加至10mm。定位轴线的编号填写在圆圈中，横向定位轴线的编号应用阿拉伯数字从左向右依次编写，竖向定位轴线编号应用大写拉丁字母从下至上顺序编写，不得采用I、O、Z，以避免与1、0、2混淆，如图所示。
5.1.3房屋建筑工程图的有关规定
对于一些次要构件，一般用附加定位轴线，其编号用分数表示。分母表示附加轴线的前一轴线的编号，分子表示附加轴线的编号。附加轴线的编号用阿拉伯数字依次编写。分母为01、0A的分别表示1号轴线和A号轴线之前的附加轴线，如图所示。
5.1.3房屋建筑工程图的有关规定
2.标高符号
在表示建筑物某一部位的高度时，要用标高符号。标高符号用细实线的等腰直角三角形表示，总平面图上的室外标高符号宜用涂黑的等腰三角形表示。标高数值以米为单位，一般注写至小数点后三位（总平面图为两位）。以底层室内地面定为相对标高的零点（总平面图中以黄海平均海平面为零点的绝对标高)。零点处的标高应注写成“±0.000”，零点以上不注“＋”号，零点以下注写“－”号。标高的具体注写形式如图所示。
5.1.3房屋建筑工程图的有关规定
3.索引符号和局部剖切索引符号
当图样中的某一局部或某一构件在图中由于比例太小而无法表示清楚，且需要用较大比例的详图才能表示清楚时，可使用索引符号将详图与原表示图样联系起来。索引符号用细实线绘制，圆的直径为10 mm。索引的详图可以在本张图纸上，也可以与被索引的图不在同一图纸上，还可以采用标准图。各种情况下所使用的符号如图（a）所示。
图样中的某一局部需要用剖切之后的详图表示的，则应在此图样中使用局部剖切索引符号，如图（b）所示。局部剖切索引符号是在索引符号的基础上增加了剖切位置线。剖切位置线用粗短线表示，索引符号的引出线所在的一侧为剖切后的投影方向。
5.1.3房屋建筑工程图的有关规定
4.详图符号
索引出的详图应注写详图符号，它与索引符号一一对应。详图符号应用粗实线绘制，圆的直径为14mm。详图符号的表示方法如图所示。
5.引出线
引出线用细实线绘制，并宜用与水平方向成30°、45°、60°、90°角的直线或经过上述角度再折为水平的折线。同时几个相同部分的引出线宜相互平行，也可画成集中于一点的放射线，如图所示。
5.1.3房屋建筑工程图的有关规定
6.图形折断符号
（1）直线折断。当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面，如图（a）所示。
（2）曲线折断。对圆形构件的图形折断，其折断符号为曲线，如图（b）所示。
5.1.3房屋建筑工程图的有关规定
7.对称符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。对称符号即在对称中心线（细单点长画线）的两端画出两段平行线（细实线）。平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等，如图所示。
8.连接符号
对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。连接符号为折断线（细实线），并用大写拉丁字母表示连接编号，如图所示。
5.1.3房屋建筑工程图的有关规定
9.指北针与风向频率玫瑰图
在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。指北针形状如图所示。圆用细实线绘制，直径宜为24mm。指针尾端的宽度为3mm，需用较大直径绘制指北针时，指针尾部宽度宜为圆直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。
风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向，是根据当地多年统计的各个方向平均吹风次数的百分数，按一定比例绘制的，风的吹向是指从外吹向中心。实线范围表示全年风向频率，虚线范围表示夏季风向频率，如图所示。
5.1.4房屋建筑工程图的识读方法和步骤
识读整套图纸时，应遵循先整体后局部、先文字说明后图样、先图形后尺寸、各类图纸联系起来看的原则，按照“总体了解、顺序识读、前后对照、重点细读”的读图方法进行识读。
1.总体了解
一般是先看目录、总平面图和施工总说明，以大致了解工程的概况，如工程设计单位、建设单位、新建房屋的位置、周围环境、施工技术要求等。对照目录检查图纸是否齐全，采用了哪些标准图并准备齐全这些标准图。然后看建筑平面图、立面图和剖面图大体上想象一下建筑物的立体形象及内部布置。
2.顺序识读
在总体了解了建筑物的情况以后，根据施工的先后顺序，从基础、墙体（或柱）、结构平面布置、建筑构造及装修的顺序方面仔细阅读有关图纸。
5.1.4房屋建筑工程图的识读方法和步骤
3.前后对照
读图时，要注意平面图、剖面图对照着读，建筑施工图和结构施工图对照着读，土建施工图与设备施工图对照着读，做到对整个工程施工情况及技术要求心中有数。
4.重点细读
根据工种的不同，将有关专业施工图再有重点地仔细读一遍，并将遇到的问题记录下来，及时向设计部门反映。识读一张图纸时，应按由外向里、由大到小、由粗至细、图样与说明交替、有关图纸对照看的方法，重点看轴线及各种尺寸的关系。
要想熟练地识读房屋建筑工程图，除了要掌握投影原理、熟悉国家制图标准外，还必须掌握各专业施工图的用途、图示内容和方法。此外，还要经常深入到施工现场，对照图纸观察实物，这也是提高识图能力的一个重要方法。
