第一部分 建筑制图与识图
模块1 建筑识图的基础知识
YCF
1.1
1.2
投影的基本知识
目录
CATALOG
基本制图标准与技能
1.3
三视图
1.4
基本元素的投影
1.1
基本制图标准与技能
1.1.1 基本制图的标准
1.1.2 建筑制图的基本技能
01
掌握建筑工程图的图示原理、图示方法和识读方法。
02
熟悉《房屋建筑制图统一标准》的有关规定，具有识读工程图的基本知识的能力。

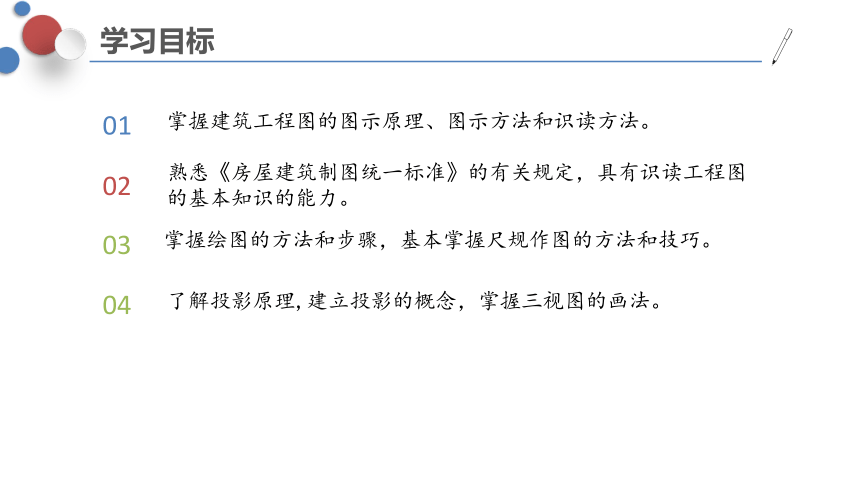

学习目标
03
掌握绘图的方法和步骤，基本掌握尺规作图的方法和技巧。
04
了解投影原理,建立投影的概念，掌握三视图的画法。
1.1.1 基本制图标准

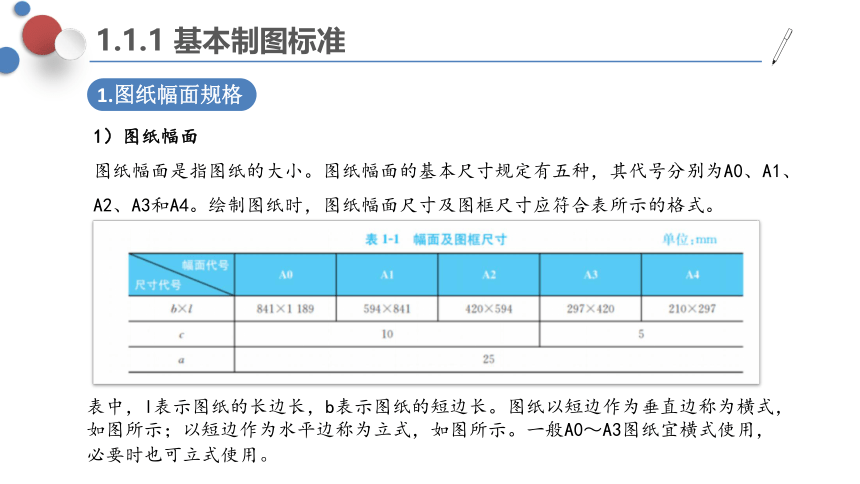

1）图纸幅面
图纸幅面是指图纸的大小。图纸幅面的基本尺寸规定有五种，其代号分别为A0、A1、A2、A3和A4。绘制图纸时，图纸幅面尺寸及图框尺寸应符合表所示的格式。
1.图纸幅面规格

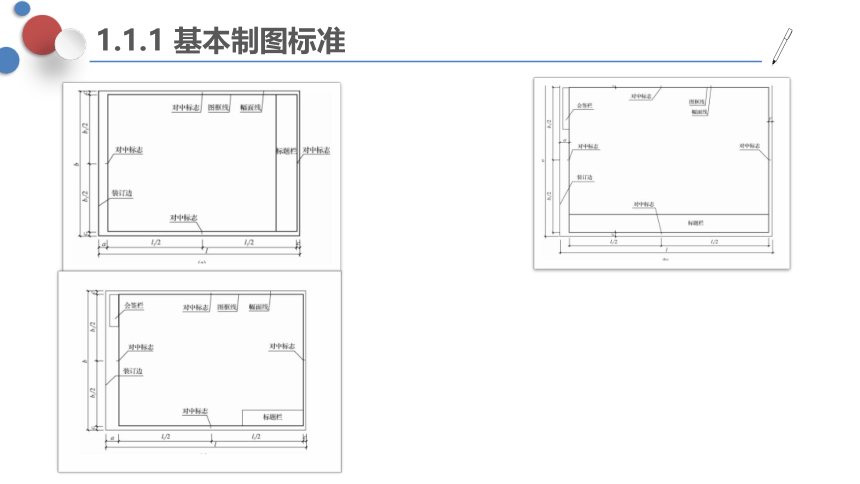

表中，l表示图纸的长边长，b表示图纸的短边长。图纸以短边作为垂直边称为横式，如图所示；以短边作为水平边称为立式，如图所示。一般A0～A3图纸宜横式使用，必要时也可立式使用。
1.1.1 基本制图标准
1.1.1 基本制图标准

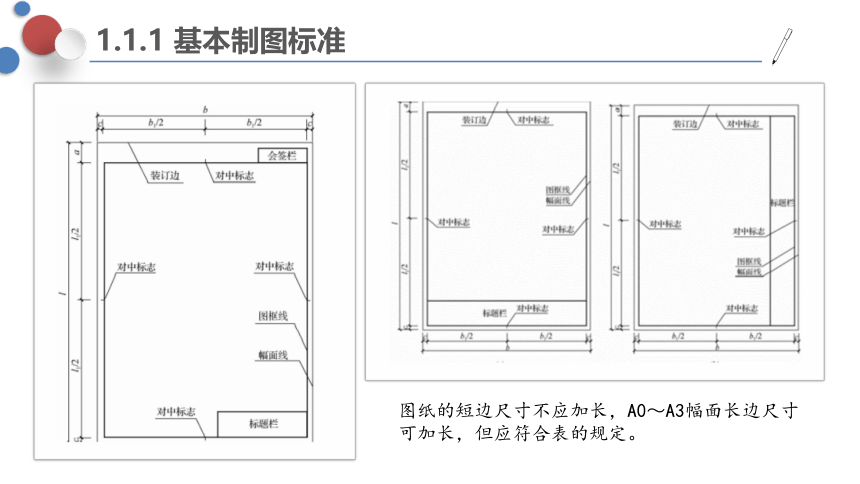

图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应符合表的规定。
1.1.1 基本制图标准

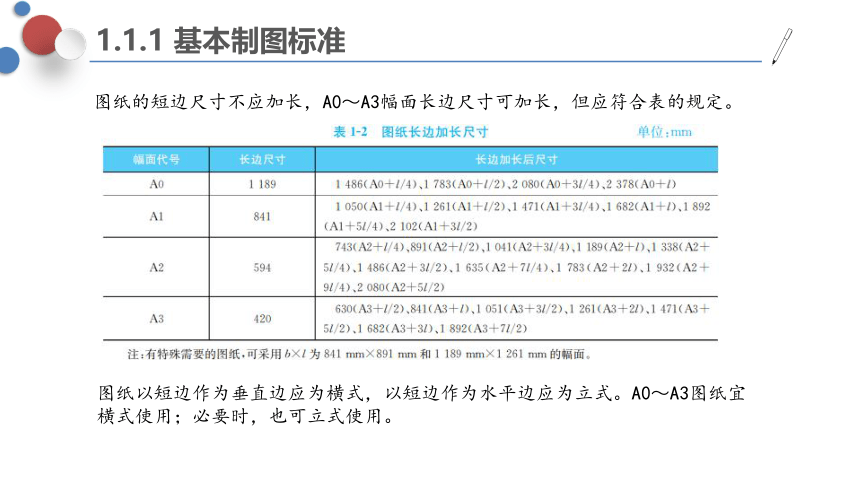

图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应符合表的规定。
图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。A0～A3图纸宜横式使用；必要时，也可立式使用。
1.1.1 基本制图标准

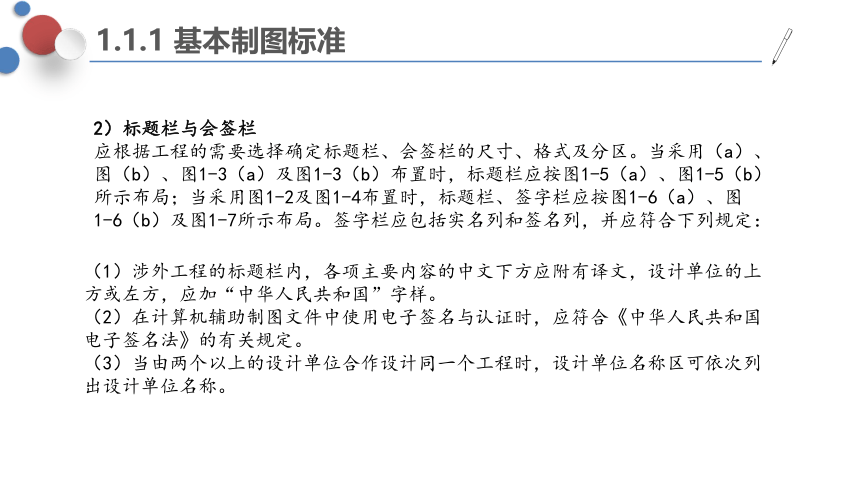

2）标题栏与会签栏
应根据工程的需要选择确定标题栏、会签栏的尺寸、格式及分区。当采用（a）、图（b）、图1-3（a）及图1-3（b）布置时，标题栏应按图1-5（a）、图1-5（b）所示布局；当采用图1-2及图1-4布置时，标题栏、签字栏应按图1-6（a）、图1-6（b）及图1-7所示布局。签字栏应包括实名列和签名列，并应符合下列规定：
（1）涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。
（2）在计算机辅助制图文件中使用电子签名与认证时，应符合《中华人民共和国电子签名法》的有关规定。
（3）当由两个以上的设计单位合作设计同一个工程时，设计单位名称区可依次列出设计单位名称。
1.1.1 基本制图标准
1.1.1 基本制图标准
在建筑工程图中，为了表达工程图样中的不同内容，并使图样主次分明，绘图时必须选用不同线型和线宽的图线来表示设计内容。
1）线型
线型有实线、虚线、单点长画线、双点长画线、折断线和波浪线等，其中有些线型还分粗、中、细三种。确定了线型，还要了解该线型一般表示的内容，这才是制图的实质。例如，实线一般表示可见轮廓线，虚线一般表示不可见轮廓线，点画线常用来表示中心线、对称线、图形轴线等，折断线表示断开界面。
2.图线
1.1.1 基本制图标准

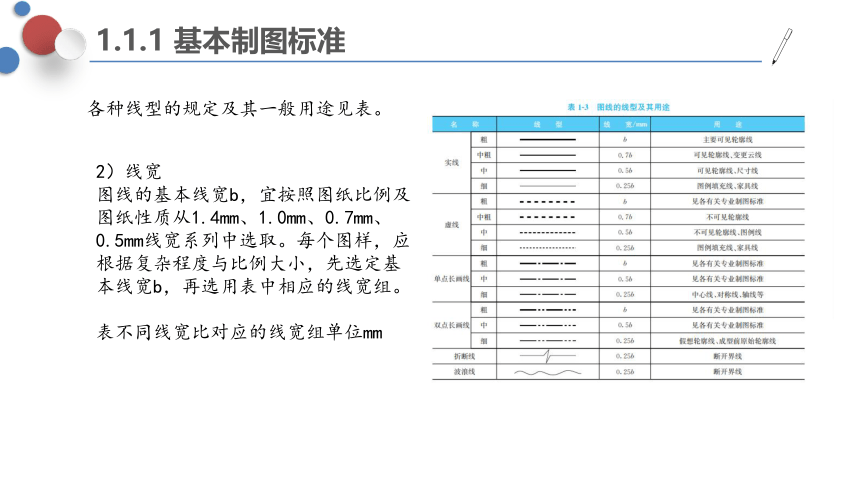

各种线型的规定及其一般用途见表。
2）线宽
图线的基本线宽b，宜按照图纸比例及图纸性质从1.4mm、1.0mm、0.7mm、0.5mm线宽系列中选取。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表中相应的线宽组。
表不同线宽比对应的线宽组单位mm
1.1.1 基本制图标准
注1：需要缩微的图纸，不宜采用0.18 mm及更细的线宽。
注2：同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
注3：同一张图纸内，相同比例的各图样应选用相同的线宽组。
1.1.1 基本制图标准
3.字体
3）图线画法
相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。单点长画线或双点长画线的两端，不应采用点。点画线与点画线交接或点画线与其他图线交接时，应采用线段交接。虚线与虚线交接或虚线与其他图线交接时，应采用线段交接。虚线为实线的延长线时，不得与实线相接。图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。
图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
文字的字高，应从表中选用。字高大于10mm的文字宜采用True type字体，如需书写更大的字，其高度应按的倍数递增。
1.1.1 基本制图标准
1）汉字
图样及说明中的汉字，宜优先采用True type字体中的宋体字型，采用矢量字体时应为长仿宋体字型。同一图纸字体种类不应超过两种。矢量字体的宽高比宜为0.7，且应符合表的规定，打印线宽宜为0.25～0.35mm；True type字体宽高比宜为1。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认，其宽高比宜为1。
表为长仿宋字高宽关系单位：mm
1.1.1 基本制图标准
汉字的简化字书写应符合国家有关汉字简化方案的规定。
长仿宋体字的书写要领是：横平竖直、注意起落、结构匀称、填满方格。长仿宋体字的示例如图所示。
图为长仿宋体字示例。
1.1.1 基本制图标准
2）数字和字母
图样及说明中的字母、数字，宜优先采用True type字体中的Roman字型，书写规则应符合表的规定。
表为字母及数字的书写规则
字母及数字，当需写成斜体字时，其斜度应是从字的底线逆时针向上倾斜75°。斜体字的高度和宽度应与相应的直体字相等。字母及数字的字高不应小于2.5mm。数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。分数、百分数和比例数的注写，应采用阿拉伯数字和数字符号。当注写的数字小于1时，应写出个位的“0”，小数点应采用圆点，齐基准线书写。
1.1.1 基本制图标准
阿拉伯数字、罗马数字和拉丁字母的书写有一般字体（笔画宽度为字高的1/10）和窄体字（笔画宽度为字高的1/14）两种，其写法如图所示。
注意：长仿宋汉字、字母、数字应符合现行国家标准《技术制图 字体》（GB／T 14691—1993）的有关规定。
1.1.1 基本制图标准
图样的比例是指图形与实物相应要素的线性尺寸之比，比例的大小是指其比值的大小。比例的符号应为“∶”，比例应以阿拉伯数字表示，如1∶1，1∶2，1∶100等。
比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号，如图所示。
4.比例
建筑工程图上常采用缩小的比例。绘图所用的比例应根据图样的用途与被绘对象的复杂程度从表中选用，并优先用表中的常用比例。
1.1.1 基本制图标准
图纸上的图形只能表示物体的大小，而物体各部分的位置和大小必须由图上标注的尺寸来确定，并以此作为施工的依据。因此绘图时应保证所注尺寸完整、准确、清晰。
1）尺寸的组成
图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成，如图所示。
5.尺寸标注
1.1.1 基本制图标准
2）建筑图形的尺寸标注
尺寸线应用细实线绘制，应与被注形体的长度平行。图样本身的任何图线均不得用作尺寸线。尺寸线与图样最外轮廓线的间距不宜小于10mm，平行排列的尺寸线的间距宜为7～10mm，且大尺寸标在外侧，小尺寸标在内侧。尺寸起止符号表示尺寸的起止位置，一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3mm，如图示。
1.1.1 基本制图标准
半径、直径、角度与弧长的尺寸起止符号用箭头表示。一般的直径标注尺寸线通过圆心，两端指向圆弧，用箭头作为尺寸的起止符号，并在直径数字前加注直径符号“”。较小圆的尺寸可标注在圆外。半圆或小于半圆的圆弧，一般标注半径尺寸，尺寸线的一端须从圆心开始，另一端用箭头指向圆弧，在半径数字前加注半径符号R。较小圆弧的半径数字可引出标注，较大圆弧的尺寸线可画成折断线。球体的尺寸标注应在其直径或半径前加注字母“S”。直径、半径的尺寸标注如图1-13所示。角度的尺寸线用圆弧表示，其圆心为角的顶点，角的两边为尺寸界线，如图（a）所示。弧长的尺寸线应采用与圆弧同心的圆弧线表示，尺寸数字上方应加注符号“⌒”，如图（b）所示。标注弦长时，尺寸线应与弦长方向平行，如图（c）所示。
1.1.1 基本制图标准
标注坡度时，应加注单边箭头的坡度符号，箭头应指向下坡方向，如图（a）和图（b）所示。坡度较大时，一般用由斜边构成的直角三角形的对边与底边之比来表示，如图（c）所示。
1.1.2 建筑制图基本技能
工程图纸是国际性工程技术的语言，只有掌握了正确绘制和阅读工程图纸的技能才能在工程范围内进行顺利地交流。
1.绘图器具及其使用
随着时代的发展，绘图器具更新很快，常用的绘图工具和仪器有图板、丁字尺、三角板、圆规、绘图用笔、比例尺、曲线板、建筑模板、擦图片、图纸等。
1）图板与丁字尺
图板是画图时铺放图纸的垫板，图板的左侧边为导边，如图所示。图板的尺寸规格有0号（900mm×1200 mm）、1号（600mm×900mm）、2号（450mm×600mm）等几种，设计人员可根据需要选用。
丁字尺，顾名思义，就是形状如“丁”字的尺，由尺头和尺身组成。使用时用左手按住尺头，使其紧靠图板左边，将尺身作为工作边，上下移动，用来画水平线，如图所示。
1.1.2 建筑制图基本技能
2）三角板
一副三角板由两块组成，其中一块是两锐角都等于45°的直角三角板，另一块是两锐角各为30°和60°的直角三角板。两块三角板互相配合使用，可画出竖直线及15°、30°、45°、60°、75°等倾斜直线及它们的平行线。丁字尺不能用来画其他方向的线，只能配合三角板使用画垂线或任意方向的线。
3）圆规
圆规是画圆和圆弧的专用仪器。圆规一般配有三种插腿，即铅笔插腿（画铅笔线圆用）、针管笔插腿（画墨线圆用）、钢针插腿（代替分规用。分规是用来量取线段的长度和分割线段、圆弧的工具)。
使用圆规时需要注意圆规的两条腿应该垂直于纸面。
1.1.2 建筑制图基本技能
4）绘图用笔
绘图所用铅笔以铅芯的软硬程度分类，B表示软，H表示硬，B或H各有六种型号，B前面的数字越大则表示该铅笔的铅芯越软。HB铅笔介于软硬之间，属于中等。画铅笔图时，为防止铅笔的一边磨损，可一边画线一边转动铅笔，使线条粗细均匀。
针管笔是专业墨线绘图用笔，它的头部装有带通针的不锈钢针管，针管的内孔直径为0.1～1.2mm，分为多种型号。选用不同型号的针管笔可以画出不同线宽的墨线。把绘图笔装在专用的圆规夹上就可以画出墨线圆及圆弧。
1.1.2 建筑制图基本技能
5）比例尺
比例尺是绘图时用于放大或缩小实际尺寸的一种常用尺子，在尺身上刻有不同的比例刻度，常用的百分比例尺有1∶100，1∶200，1∶500，常用的千分比例尺有1∶1000，1∶2000，1∶5000，如图所示是1∶100的比例尺。
例如，使用1∶100的比例尺，尺上刻度1 cm表示实际尺寸是1 m。因此，用1∶100的比例尺画出来的图，它的大小只有物体实际大小的1％，即缩小了100倍。
1.1.2 建筑制图基本技能
6）曲线板
曲线板用来画非圆曲线。描绘曲线时，先徒手将已求出的各点顺序轻轻地连成曲线，再根据曲线的曲率大小和弯曲方向，从曲线板上选取与所绘曲线相吻合的一段与其贴合，每次至少对准4个点，并且只描中间一段，前面一段为上次所画，后面一段留待下次连接，以保证连接光滑流畅，如图所示。
1.1.2 建筑制图基本技能
7）建筑模板
为了提高制图的质量和速度，人们发明了建筑模板。建筑模板上刻有多种方形孔、圆形孔、建筑图例、轴线号、详图索引号等，如图所示，可用来直接绘出模板上的各种图样和符号。
8）擦图片
擦图片用于修改图线，如图所示。使用时，只要将该擦去的图线对准擦图片上相应的孔洞，用橡皮轻轻擦拭即可。
1.1.2 建筑制图基本技能
9）图纸
图纸分为绘图纸和描图纸两种。绘图纸用来画铅笔图或墨线图，要求纸面洁白、质地坚实、橡皮擦拭不易起毛、画墨线时不洇透。绘图时应鉴别正反面，使用正面。描图纸用于描绘复制蓝图的墨线图，要求洁白度高、透明度好。
10）其他用品
（1）胶带纸，用于固定图纸。
（2）橡皮，用于擦去不需要的图线等，应选用软橡皮擦铅笔图线，硬橡皮擦墨线。
（3）小刀，用于削铅笔。
（4）刀片，用于修整图纸上的墨线。
（5）软毛刷，用于清扫橡皮屑，保持图面清洁。
（6）砂皮纸，用于修磨铅笔芯。
1.1.2 建筑制图基本技能
2.绘图的一般方法与步骤
为了提高绘图效率，保证绘图质量，除应正确使用绘图工具、仪器，熟练掌握几何作图的方法和熟悉国家建筑制图有关标准外，还需要按照一定的程序、正确的步骤进行绘图。
（1）准备工作。准备好必需的绘图仪器、工具、用品，对所绘图样进行阅读了解，在绘图前尽量做到心中有数。
（2）画底稿。根据制图标准的要求，首先把图框线及标题栏的位置画好。然后依据所画图形的大小、多少及复杂程度选择好比例，安排各个图形的位置，接着先画出图形的主要轮廓线，再画出尺寸线以及尺寸界线等。最后检查并修正底稿，改正错误，补全遗漏，擦去多余线条。
（3）加深定稿。画完所有内容，依据图形性质加深图线，同类图线要保持粗细、深浅一致，最后注写尺寸数字、说明，填写标题栏，加深图框线。
