第一部分建筑 制图与识图
模块5建筑施工图的识读
YCF
01
房屋建筑工程图的基本知识
02
首页图和建筑总平面图的识读
目录
CATALOG
03
建筑平面图的识读
04
建筑立体图的识读
05
建筑剖面图的识读
06
建筑详图的识读
04
建筑立面图的识读
5.4.1立面图的图示内容
5.4.2立面图的图示方法
5.4.3立面图的识读

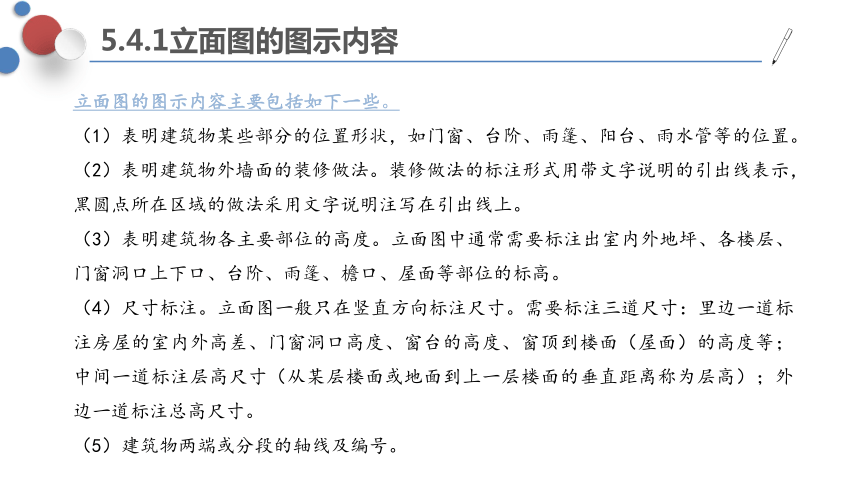

5.4.1立面图的图示内容
立面图的图示内容主要包括如下一些。
（1）表明建筑物某些部分的位置形状，如门窗、台阶、雨篷、阳台、雨水管等的位置。
（2）表明建筑物外墙面的装修做法。装修做法的标注形式用带文字说明的引出线表示，黑圆点所在区域的做法采用文字说明注写在引出线上。
（3）表明建筑物各主要部位的高度。立面图中通常需要标注出室内外地坪、各楼层、门窗洞口上下口、台阶、雨篷、檐口、屋面等部位的标高。
（4）尺寸标注。立面图一般只在竖直方向标注尺寸。需要标注三道尺寸：里边一道标注房屋的室内外高差、门窗洞口高度、窗台的高度、窗顶到楼面（屋面）的高度等；中间一道标注层高尺寸（从某层楼面或地面到上一层楼面的垂直距离称为层高）；外边一道标注总高尺寸。
（5）建筑物两端或分段的轴线及编号。

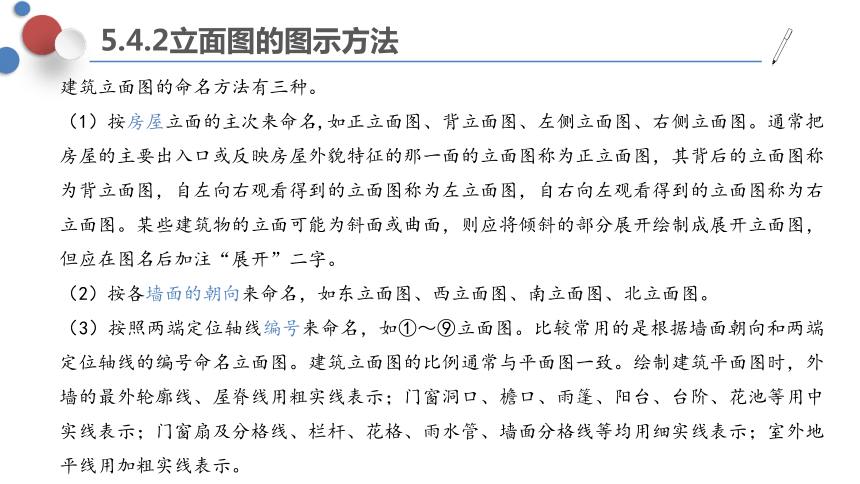

5.4.2立面图的图示方法
建筑立面图的命名方法有三种。
（1）按房屋立面的主次来命名,如正立面图、背立面图、左侧立面图、右侧立面图。通常把房屋的主要出入口或反映房屋外貌特征的那一面的立面图称为正立面图，其背后的立面图称为背立面图，自左向右观看得到的立面图称为左立面图，自右向左观看得到的立面图称为右立面图。某些建筑物的立面可能为斜面或曲面，则应将倾斜的部分展开绘制成展开立面图，但应在图名后加注“展开”二字。
（2）按各墙面的朝向来命名，如东立面图、西立面图、南立面图、北立面图。
（3）按照两端定位轴线编号来命名，如①～⑨立面图。比较常用的是根据墙面朝向和两端定位轴线的编号命名立面图。建筑立面图的比例通常与平面图一致。绘制建筑平面图时，外墙的最外轮廓线、屋脊线用粗实线表示；门窗洞口、檐口、雨篷、阳台、台阶、花池等用中实线表示；门窗扇及分格线、栏杆、花格、雨水管、墙面分格线等均用细实线表示；室外地平线用加粗实线表示。

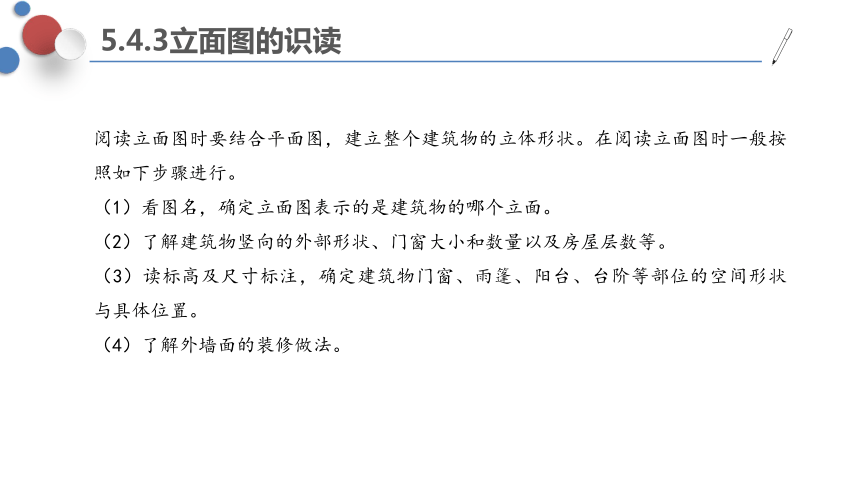

5.4.3立面图的识读
阅读立面图时要结合平面图，建立整个建筑物的立体形状。在阅读立面图时一般按照如下步骤进行。
（1）看图名，确定立面图表示的是建筑物的哪个立面。
（2）了解建筑物竖向的外部形状、门窗大小和数量以及房屋层数等。
（3）读标高及尺寸标注，确定建筑物门窗、雨篷、阳台、台阶等部位的空间形状与具体位置。
（4）了解外墙面的装修做法。
5.4.3立面图的识读
如图所示为某综合楼的南立面图，图纸比例为1∶100。从图中可了解到：房屋共三层，屋顶为彩色压型钢板的坡屋顶，山墙两侧有挑檐，东西两侧的阳台为不封闭的阳台；由图中的标高可得出窗台高度都为900mm，窗高都为1 850mm，建筑物层高为3400mm，从室外地面到檐口处高10.20m；东西两侧的山墙上有雨水管，墙体下部勒脚贴仿蘑菇石墙砖，高度至一层窗台，墙体上部为米黄色面砖，阳台栏杆为成品汉白玉栏杆，阳台栏杆上部和屋檐处刷乳白色涂料，窗户为铝合金窗。在阅读立面图时要注意与平面图联系起来。
05
建筑剖面图的识读
5.5.1剖面图的图示内容
5.5.2剖面图的图示方法
5.5.3剖面图的识读
5.5.1剖面图的图示内容
剖面图的图示内容如下。
（1）房屋内部的分层分隔情况。
（2）剖切到的房屋的一些承重构件，如楼板、圈梁、过梁、楼梯等。
（3）剖切到的一些附属构件，如台阶、散水、雨篷等。
（4）未剖切到的可见的构配件，如梁、柱、阳台、雨篷、门窗、楼梯段等。
（5）标高，如室外地坪、楼地面、屋顶、阳台、平台、台阶等标高。
（6）尺寸标注。剖面图中竖直方向的尺寸标注也分为三道：最里边一道标注门窗洞口高度、窗台高度、门窗洞口顶到楼面（屋面）的高度；中间一道标注层高尺寸；最外一道标注从室外地坪到外墙顶部的总高度。在剖面图中的水平方向上需要标注剖切到的墙、柱轴线间的尺寸。
（7）详图索引符号与某些用料、做法的文字注释等。
（8）剖切到的外墙定位轴线及编号。
5.5.2剖面图的图示方法
剖面图中被剖切的墙体、楼板、屋面板等轮廓线用粗实线表示；被剖切的钢筋混凝土楼板、屋面板、梁、楼梯段、楼梯平台断面等用涂黑表示；未剖切的可见轮廓线如门窗洞、楼梯段、楼梯扶手、内外墙轮廓线用中粗实线或细实线表示；门窗扇及分格线、较小的建筑构配件的轮廓线等用细实线表示；室内、室外地坪线用加粗实线表示。
建筑剖面图的比例通常与平面图、立面图相同。
5.5.3剖面图的识读
在阅读剖面图时，一般按照如下步骤进行。
（1）读图名、比例，了解剖切的位置，区分剖切到的部位与投影方向上能看到的部位。
（2）读剖面图中的标注和标高，确定建筑物的层高、剖切到的门窗高度、楼梯平台高度、屋檐部位的高度等。
（3）结合屋顶平面图查阅屋顶的形状、做法、排水情况等。
（4）根据索引符号、图例，读节点构造详图。
在阅读剖面图时，一般按照如下步骤进行
5.5.3剖面图的识读
如图所示为某综合楼1—1剖面图。从房屋的底层平面图中的剖切符号可知，该建筑1—1剖面图是在A~E轴线间然后向西作投影得到的。从图中可看出建筑物为框架结构，涂黑的部分为钢筋混凝土楼板、屋面、地面和梁，墙身为砖砌；房屋的层高为3.400m。剖切到的办公室的门高度为2100mm，阳台门高度为2750mm；剖切到阳台上的窗户，而走廊的窗户未剖切到，但投影时可以看到；
从剖面图中能很清楚地看出窗台高900mm，窗高1850mm，窗上的梁高为650mm；房屋顶部是钢筋混凝土坡屋顶，屋顶上又安装了彩钢板。屋顶挑檐的厚度为80 mm，伸出屋面为300mm，高出屋面为400mm；房屋各层顶棚的装饰做法为吊顶，详细做法需查阅建筑设计说明。阅读建筑剖面图也要与建筑平面图、立面图结合起来。
