第一部分建筑 制图与识图
模块5建筑施工图的识读
YCF
01
房屋建筑工程图的基本知识
02
首页图和建筑总平面图的识读
目录
CATALOG
03
建筑平面图的识读
04
建筑立体图的识读
05
建筑剖面图的识读
06
建筑详图的识读
06
建筑详图的识读
5.6.1外墙身详图
5.6.2楼梯详图
5.6.1外墙身详图

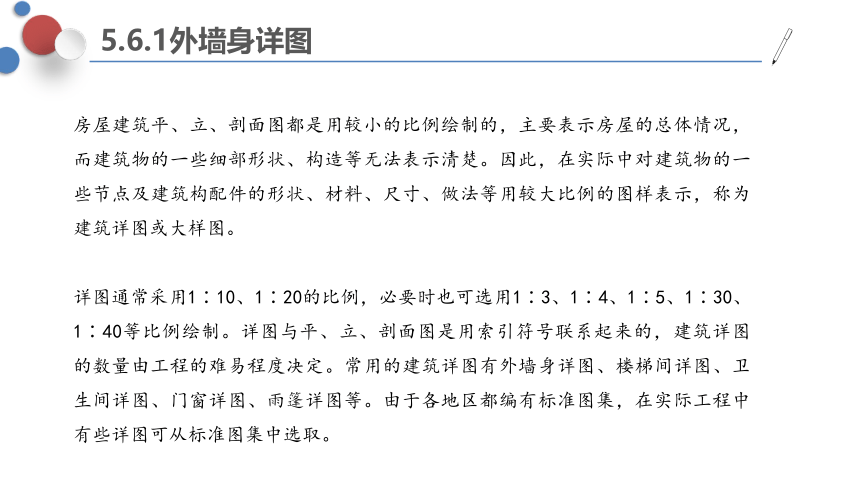

房屋建筑平、立、剖面图都是用较小的比例绘制的，主要表示房屋的总体情况，而建筑物的一些细部形状、构造等无法表示清楚。因此，在实际中对建筑物的一些节点及建筑构配件的形状、材料、尺寸、做法等用较大比例的图样表示，称为建筑详图或大样图。
详图通常采用1∶10、1∶20的比例，必要时也可选用1∶3、1∶4、1∶5、1∶30、1∶40等比例绘制。详图与平、立、剖面图是用索引符号联系起来的，建筑详图的数量由工程的难易程度决定。常用的建筑详图有外墙身详图、楼梯间详图、卫生间详图、门窗详图、雨篷详图等。由于各地区都编有标准图集，在实际工程中有些详图可从标准图集中选取。
5.6.1外墙身详图

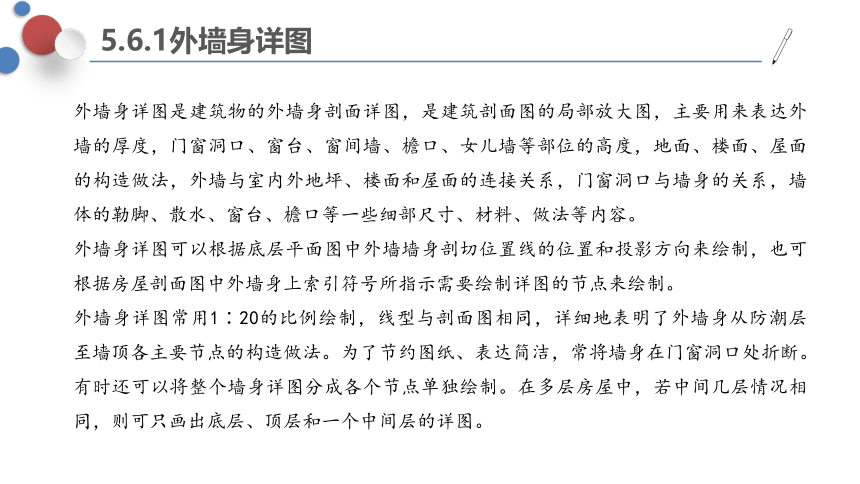

外墙身详图是建筑物的外墙身剖面详图，是建筑剖面图的局部放大图，主要用来表达外墙的厚度，门窗洞口、窗台、窗间墙、檐口、女儿墙等部位的高度，地面、楼面、屋面的构造做法，外墙与室内外地坪、楼面和屋面的连接关系，门窗洞口与墙身的关系，墙体的勒脚、散水、窗台、檐口等一些细部尺寸、材料、做法等内容。
外墙身详图可以根据底层平面图中外墙墙身剖切位置线的位置和投影方向来绘制，也可根据房屋剖面图中外墙身上索引符号所指示需要绘制详图的节点来绘制。
外墙身详图常用1∶20的比例绘制，线型与剖面图相同，详细地表明了外墙身从防潮层至墙顶各主要节点的构造做法。为了节约图纸、表达简洁，常将墙身在门窗洞口处折断。有时还可以将整个墙身详图分成各个节点单独绘制。在多层房屋中，若中间几层情况相同，则可只画出底层、顶层和一个中间层的详图。
5.6.1外墙身详图

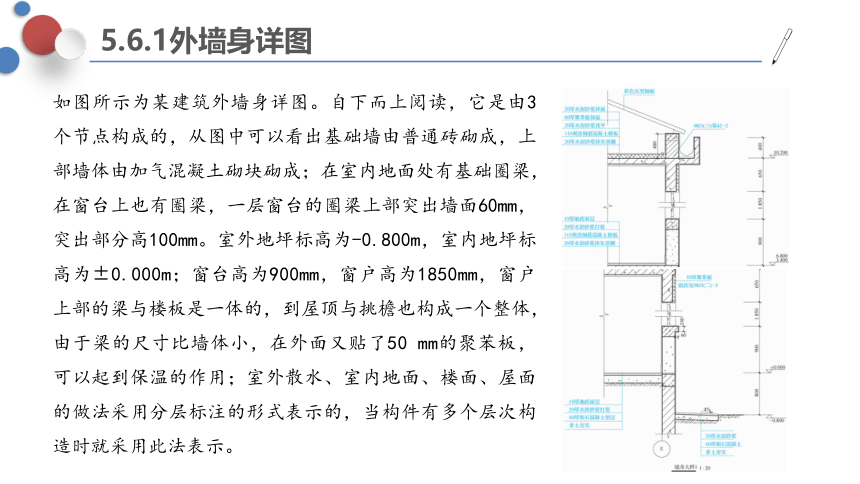

如图所示为某建筑外墙身详图。自下而上阅读，它是由3个节点构成的，从图中可以看出基础墙由普通砖砌成，上部墙体由加气混凝土砌块砌成；在室内地面处有基础圈梁，在窗台上也有圈梁，一层窗台的圈梁上部突出墙面60mm，突出部分高100mm。室外地坪标高为-0.800m，室内地坪标高为±0.000m；窗台高为900mm，窗户高为1850mm，窗户上部的梁与楼板是一体的，到屋顶与挑檐也构成一个整体，由于梁的尺寸比墙体小，在外面又贴了50 mm的聚苯板，可以起到保温的作用；室外散水、室内地面、楼面、屋面的做法采用分层标注的形式表示的，当构件有多个层次构造时就采用此法表示。
5.6.1外墙身详图
（1）底层节点。底层节点表明墙体的内外装修情况、室内地面和室外明沟的做法。该房屋采用防水砂浆防潮层，水泥砂浆踢脚。
（2）中间层节点。中间层节点表明了该建筑的圈梁、窗顶钢筋混凝土过梁和楼面的做法。楼板采用现浇钢筋混凝土楼板，地面铺10mm厚的地面砖。二层、三层的楼面标高分别为3.40m、6.80m。
（3）顶层节点。顶层节点表明了该建筑的屋顶、檐口、屋面吊顶的构造。该屋顶承重结构为现浇钢筋混凝土屋面板，其上覆盖彩色压型钢板、水泥砂浆抹灰的天棚。
5.6.2楼梯详图
楼梯是多层房屋上下交通联系的主要设施，它由楼梯段、休息平台、楼层平台、栏板或栏杆等组成。楼梯详图主要表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工的依据。
楼梯详图一般包括平面图、剖面图及踏步、栏板详图等，其平面图、剖面图比例应一致，以便对照阅读。如下图所示为某综合楼楼梯详图。从图中可以看到，该楼梯为双跑式，楼梯间开间尺寸为2700mm，进深尺寸为4500mm，踏步宽为300mm，踏步高为154.5mm，休息平台宽度为1350mm，楼层踏步数为20级。
5.6.2楼梯详图
1.楼梯平面图对于多层房屋。
若中间各层的楼梯位置及其梯段数、踏步数和尺寸都完全相同，通常只需画出楼梯的底层、中间层和顶层的平面图，如图（a）所示为楼梯平面图。
5.6.2楼梯详图
楼梯平面图的剖切位置应在该楼层平面第一梯段的任一位置处。各层被剖切到的梯段，均应在平面图中以一根45°折断线表示。在每一楼层平台的梯段处画一长箭头，并注写“上”或“下”。各层平面图中应标出该楼梯间的轴线，底层平面图还应注明楼梯剖面图的剖切位置。需要指出的是，各层平面图上所画的每一分格表示梯段的一级踏面，因梯段最高一级踏面与休息平台面或楼层平台面重合，因此平面图中每一梯段的踏面数总比步级数少1级。
楼梯平面图中，除需标注楼梯间的开间尺寸和进深尺寸、楼层平台和休息平台的标高尺寸外，还需要标注其细部的详细尺寸。通常把梯段长度尺寸与踏步高、踏步宽的尺寸并写在一起。
5.6.2楼梯详图
2.楼梯剖面图
假设用一个通过楼梯各层的梯段和门窗洞口的铅垂面将楼梯剖开，向另一个未剖到的梯段方向投影，所作的剖面图即为楼梯剖面图。楼梯剖面图应能完整、清晰地表示出各梯段、休息平台、楼层平台、栏板等的构造及其相互关系情况。多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层、中间层和顶层剖面，中间用折断线分开（与墙身详图处理方法相同）。
剖面图能表达出房屋的层数、梯段数、踏步级数及楼梯的类型及其结构形式。在剖面图中应注明地面、休息平台、楼层平台的标高和梯段、栏板的高度尺寸。梯段高度尺寸的标注方法与楼梯平面图中梯段标注长度的方法相同，需要说明的是，在高度尺寸中需标注的是步级数而不是踏面数。如图（b）所示为楼梯剖面图。
5.6.2楼梯详图
3.楼梯细部构造详图
楼梯的踏步面层装修和栏杆扶手处理作为楼梯的细部构造内容,一般要求绘制踏步面层防滑处理构造详图和栏杆及扶手形式构造详图以及其连接构造详图。如图5?18（c）所示为楼梯细部构造详图。
应用案例
仔细阅读素材中某综合楼施工图图纸，初步了解和分析其中建施图的识读内容。识别图纸中各层平面图、各个方向立面图以及剖面图和详图的含义。
二、案例分析
素材中某综合楼施工图图纸由建筑设计说明、地下室平面图、一层平面图、标准层平面图、屋面平面图、立面图、剖面图、详图等图纸组成。
1.读建筑设计说明
读建筑设计说明可知：该工程为某学院综合楼，结构形式为框架结构，总建筑面积为1434，建筑高度为20.5m（5层），抗震设防烈度为7度。
本工程外墙墙体材料采用300mm厚的石渣空心砖，内墙墙体材料采用180 mm厚的石渣空心砖，M5混合砂浆砌筑。内隔墙采用120mm和60mm厚的红砖，用M10水泥砂浆砌筑。地下室填充墙采用红砖、M5混合砂浆砌筑，低于地坪0.1m处墙身增铺20厚的1∶2防水砂浆防潮层。
应用案例
2.读建筑平面图
1）首层平面图（1）看图名、比例，由指北针了解建筑的朝向。
（2）了解建筑的结构形式为框架结构。
（3）了解建筑的平面空间布置、各种功能用房布置的位置。
（4）了解建筑的纵、横向定位轴线安排，建筑总长度为27.5m，总宽度为12m，室内外高差为0.3m。
（5）了解建筑外墙上门窗洞口的尺寸和窗间墙的尺寸，以及门窗的位置和编号，从图中的门窗代号及标注尺寸可知该层门窗的分布及大小、位置。
应用案例
2）其他楼层平面图建施J03是二、三层平面图，比例为1∶100。图中表示了建筑各个空间的布局、柱网的布置、各层的标高，以及与底层平面对应的门窗位置和宽度。建施J04是屋面阁楼平面图，比例为1∶100。图中表示了建筑屋顶设置阁楼的大小、平面形式。
建施J05是屋顶平面图，比例为1∶100。图中表示了建筑有一部分是坡屋顶，采用彩色压型钢的屋面材料，一部分为平屋顶，采用现浇钢筋混凝土的屋面板构造。
建施J06是地下室平面图，比例为1∶100。图中表示了建筑有一部分是地下室，由于地形的特点，采用局部地下室的形式可以减少土方开挖。
应用案例
3.读建筑立面图由建施J07为5～1立面图和F～A立面图可知该宿舍楼为5层坡屋顶建筑，反映了该建筑北立面和西立面的门、窗、阳台、屋面外观以及外部装修做法等；此外还标注了建筑的高度尺寸（层高尺寸、檐口尺寸、屋顶尺寸、窗台、窗顶尺寸、阳台压顶尺寸等）和室内外高差的关系。
4.读建筑剖面图对照首层平面图可知建施J08的2—2剖面图是沿1～5轴线间的位置剖切，从图中可看出，剖切到屋面、楼地面为现浇混凝土结构，剖切到梁均为钢筋混凝土构件，它们的断面在图中用涂黑表示。剖面图反映出了建筑物的层高、剖切到的门窗高度、屋檐部位的高度、梁高、屋面等。从剖面图可知室外地坪相对标高为-0.30 m，楼层高分别为4.2 m与3.3 m，檐口标高为18 m，建筑屋顶高度为20.5 mm。
应用案例
5.读详图（大样图）本套图纸有厕所及老虎窗详图、门窗详图和楼梯详图
从楼梯详图中可以看到，本楼楼梯为双跑式，楼梯间开间尺寸为3000mm，进深尺寸为6000mm，踏步宽为280mm，踏步高约为175mm，休息平台宽度为2540mm，楼层踏步数一层为11级。
识读和分析详图可对建筑物这些细部的形状、材料、尺寸、做法等有比较清晰的了解。
思考与练习
1.建筑施工图包括哪些内容？
2.常用的建筑施工图的符号包括哪些内容？
3.什么是总平面图？总平面图的内容有哪些？怎样阅读总平面图？
4.什么是建筑平面图？建筑平面图的内容有哪些？怎样阅读建筑平面图？
5.什么是建筑立面图？建筑立面图的内容有哪些？怎样阅读建筑立面图？
6.什么是建筑剖面图？建筑剖面图的内容有哪些？怎样阅读建筑剖面图？
7.什么是建筑详图？通常建筑物哪些部位要作详图？
一、思考题
二、实训练习
观察周围建筑，通过测绘试绘制其平面图、立面图和剖面图。
