5.1 概述
5.2 砖墙的构造
5.3 墙体的抗震构造
5.4 墙面的装修
5.5 隔墙与隔断的构造
主要内容
第5章 墙体

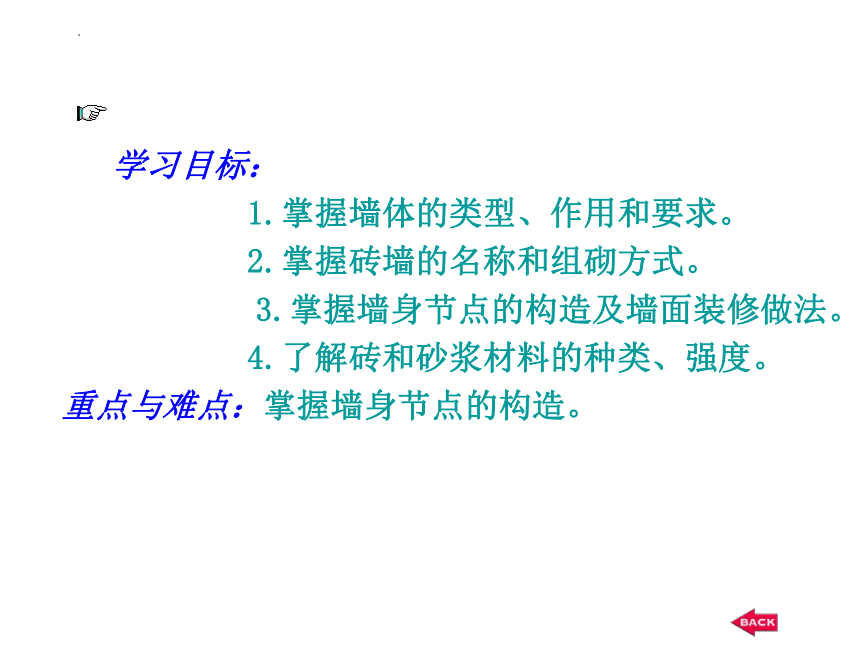

学习目标：
1.掌握墙体的类型、作用和要求。
2.掌握砖墙的名称和组砌方式。
3.掌握墙身节点的构造及墙面装修做法。
4.了解砖和砂浆材料的种类、强度。
重点与难点：掌握墙身节点的构造。
5.3 墙体的抗震构造
在7度以上的地震设防区，根据国家有关规定，对于以砖砌墙体为结构的建筑物应作出一定的限制和要求。
5.3.1 圈梁
圈梁的设置主要是为增强房屋整体的刚度和墙体的稳定性。圈梁一般采用C15以上钢筋混凝土制成。
圈梁应贯通房屋纵横墙，四周圈通，形成“腰箍”。圈梁一般设置在檐口下、各层楼板下口或门窗洞口（代替窗过梁）。若设在基础上部，称为地圈梁。

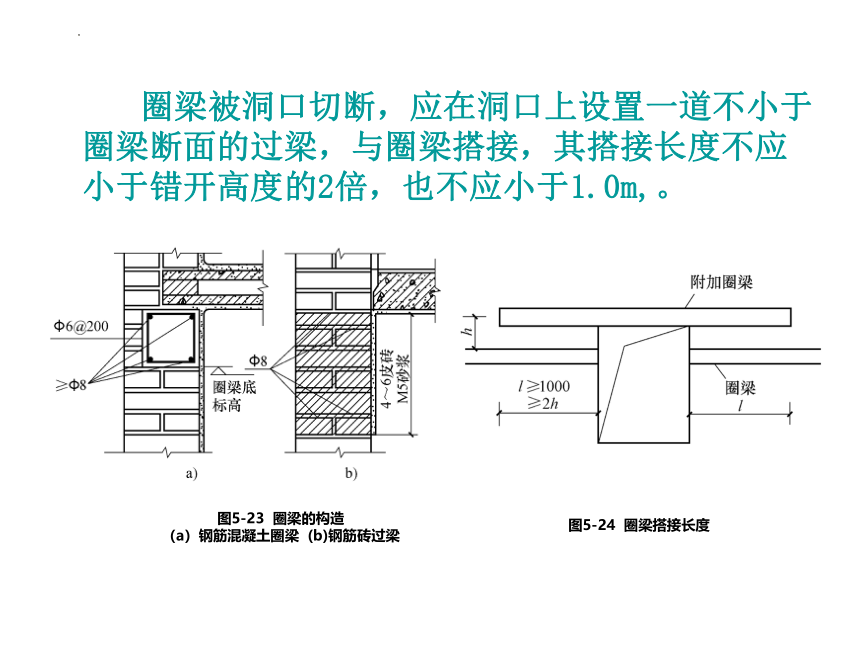

圈梁被洞口切断，应在洞口上设置一道不小于圈梁断面的过梁，与圈梁搭接，其搭接长度不应小于错开高度的2倍，也不应小于1.0m,。
图5-23 圈梁的构造
（a）钢筋混凝土圈梁 (b)钢筋砖过梁
图5-24 圈梁搭接长度

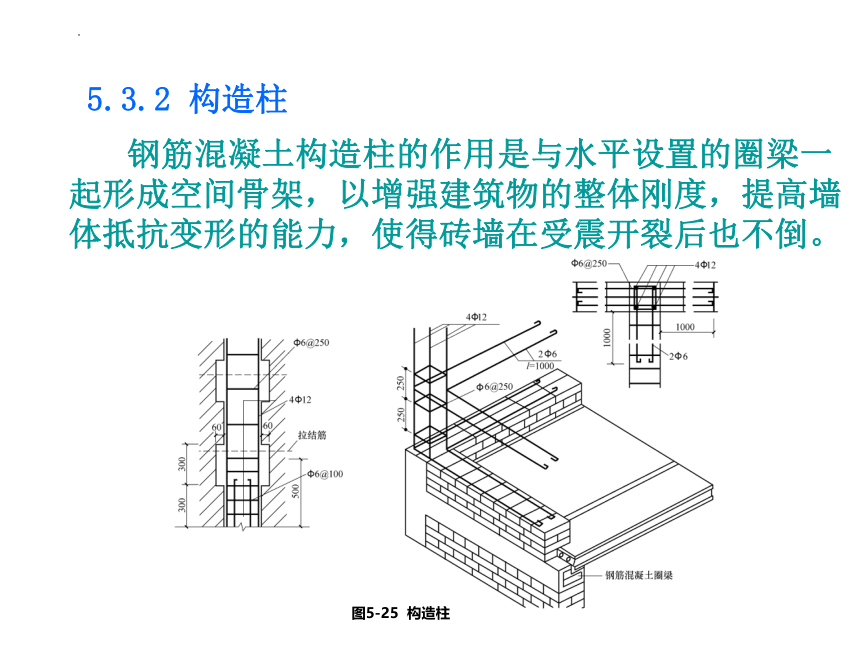

钢筋混凝土构造柱的作用是与水平设置的圈梁一起形成空间骨架，以增强建筑物的整体刚度，提高墙体抵抗变形的能力，使得砖墙在受震开裂后也不倒。
5.3.2 构造柱
图5-25 构造柱

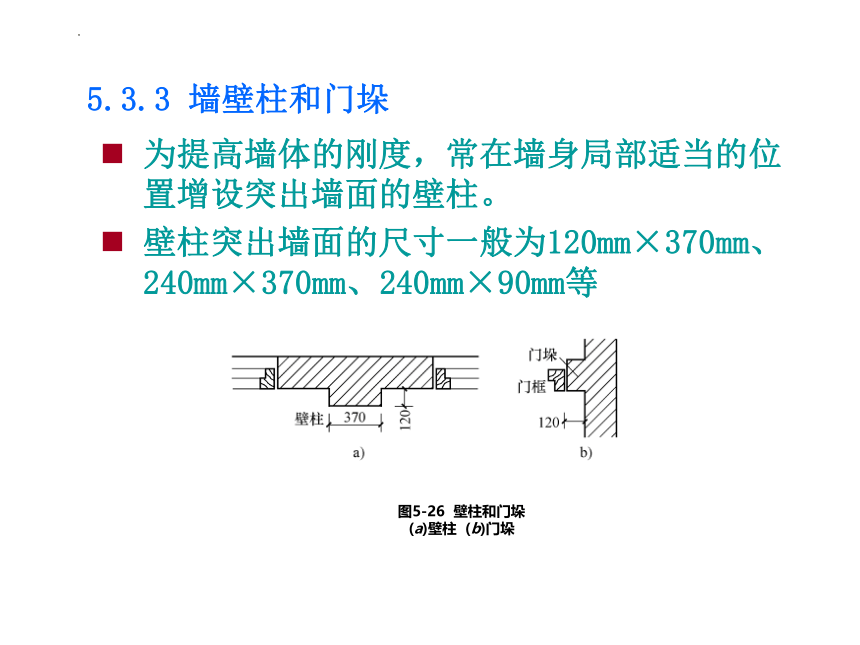

为提高墙体的刚度，常在墙身局部适当的位置增设突出墙面的壁柱。
壁柱突出墙面的尺寸一般为120mm×370mm、240mm×370mm、240mm×90mm等
5.3.3 墙壁柱和门垛
图5-26 壁柱和门垛
(a)壁柱 (b)门垛

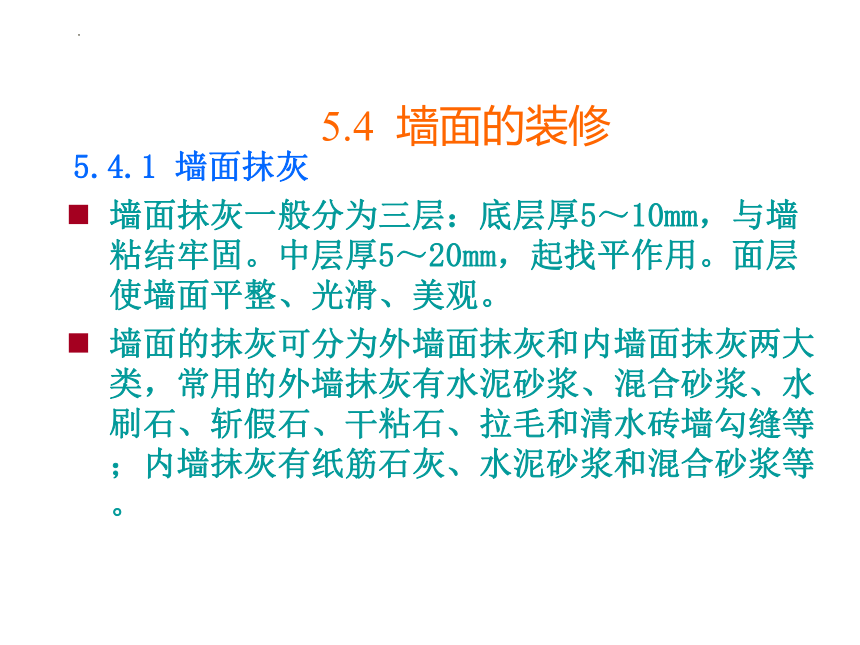

5.4 墙面的装修
墙面抹灰一般分为三层：底层厚5～10mm，与墙粘结牢固。中层厚5～20mm，起找平作用。面层使墙面平整、光滑、美观。
墙面的抹灰可分为外墙面抹灰和内墙面抹灰两大类，常用的外墙抹灰有水泥砂浆、混合砂浆、水刷石、斩假石、干粘石、拉毛和清水砖墙勾缝等；内墙抹灰有纸筋石灰、水泥砂浆和混合砂浆等。
5.4.1 墙面抹灰

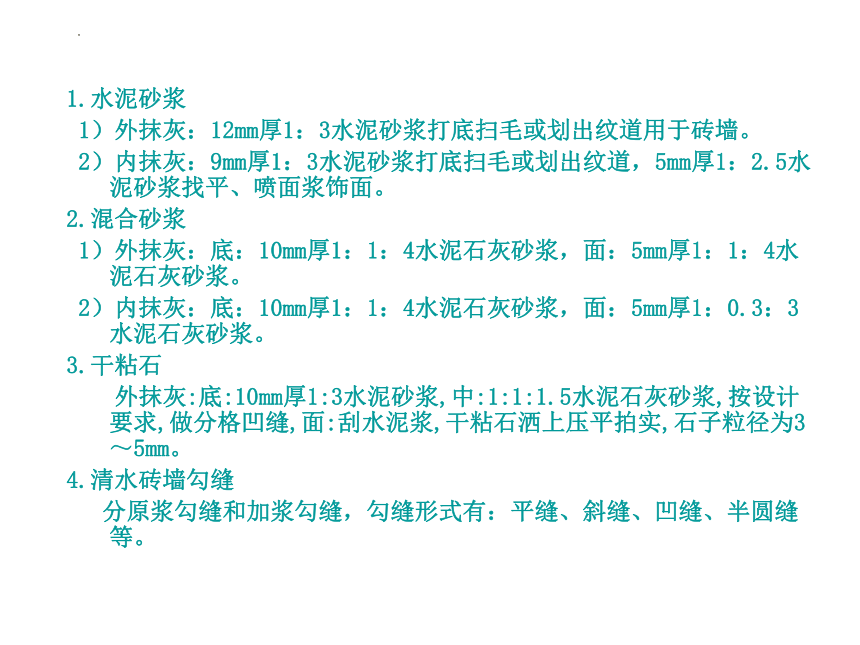

1.水泥砂浆
1）外抹灰：12mm厚1：3水泥砂浆打底扫毛或划出纹道用于砖墙。
2）内抹灰：9mm厚1：3水泥砂浆打底扫毛或划出纹道，5mm厚1：2.5水泥砂浆找平、喷面浆饰面。
2.混合砂浆
1）外抹灰：底：10mm厚1：1：4水泥石灰砂浆，面：5mm厚1：1：4水 泥石灰砂浆。
2）内抹灰：底：10mm厚1：1：4水泥石灰砂浆，面：5mm厚1：0.3：3水泥石灰砂浆。
3.干粘石
外抹灰:底:10mm厚1:3水泥砂浆,中:1:1:1.5水泥石灰砂浆,按设计要求,做分格凹缝,面:刮水泥浆,干粘石洒上压平拍实,石子粒径为3～5mm。
4.清水砖墙勾缝
分原浆勾缝和加浆勾缝，勾缝形式有：平缝、斜缝、凹缝、半圆缝等。

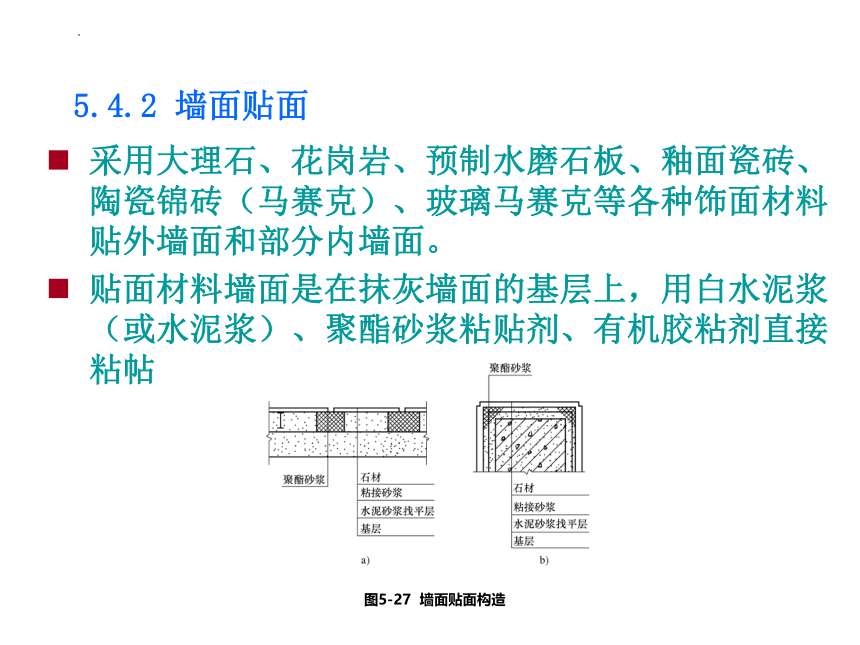

采用大理石、花岗岩、预制水磨石板、釉面瓷砖、陶瓷锦砖（马赛克）、玻璃马赛克等各种饰面材料贴外墙面和部分内墙面。
贴面材料墙面是在抹灰墙面的基层上，用白水泥浆（或水泥浆）、聚酯砂浆粘贴剂、有机胶粘剂直接粘帖
5.4.2 墙面贴面
图5-27 墙面贴面构造
大型的装饰石板，要钻孔用铜丝等挂钩材料
图5-28 薄型石材饰面安装构造
图5-29 花岗岩块材饰面安装构造
1）普通刷浆。
2）装饰刷浆。
3）油漆墙面。
4）彩色水泥色浆。
5）墙面涂料。
5.4.3 墙面喷刷
裱糊类墙面装修是将各种装饰性的墙纸、墙布、织锦等卷材类的装饰材料裱糊在墙面上的一种装修做法。
常用的装饰材料有PVC塑料壁纸、复合壁纸、玻璃纤维墙布等。
裱糊工程的质量标准是粘贴牢固，表面色泽一致，无气泡、空鼓、翘边、皱折和斑点。
5.4.4 墙面裱糊
铺钉类墙面装修的面料包括木板、塑料饰面板、富丽板、镜面板、不锈钢板等，多用于高档和特殊要求的房间。
铺钉类墙面装修的做法是先在墙面干铺油毡一层，再钉木骨架，将面板钉在或粘贴在骨架上。
5.4.5 铺钉类墙面装修
5.5 隔墙与隔断的构造
用以分隔建筑物内部空间的非承重墙称为隔墙或隔断。
5.5.1 隔墙
1.砌块隔墙
1）砖隔墙
砖隔墙采用普通砖顺砌为半砖墙，可用M2.5、M5砂浆砌筑，砖隔墙不易过长或过高，要进行稳定性验算。
图5-30 砖隔墙
(a) 隔墙拉结钢筋 (b)隔墙示意
2）砌块隔墙
常采用轻质小型砌块如混凝土砌块、水泥矿渣空心砖、粉煤灰硅酸盐砌块等砌筑隔墙，厚度一般为90～120mm。砌筑时应在墙下砌3～5皮普通砖，其块不够整块时宜用普通砖填补。
图5-31 砌块隔墙
2.板材隔墙
板材隔墙是指那些使用轻质隔墙板材，并将隔墙板材直接固定于建筑主体上的隔墙工程。
常见的隔墙板材如增强水泥条板（GRC板）、增强石膏条板、轻质混凝土条板、粉煤灰泡沫水泥条板、蒸压轻质加气混凝土板、钢丝网架夹芯板（泰柏板、舒乐舍板）等。
3.骨架隔墙
骨架隔墙又称立筋隔墙，面板本身不具有必要的刚度，难以自立成墙，需要先制作一个骨架，再在其表面覆盖面板。骨架（统称为龙骨或墙筋）材料可以是木材和金属等。
图5-32 立筋类轻隔墙龙骨构成
图5-33 轻钢龙骨
图5-54 轻钢龙骨石膏板隔断
隔断主要用于空间分隔。
5.5.2 隔断
图5-35 隔断
a)木制竖条隔断 b)博古架形式隔断
本章回顾
在本节学习过程中，我们着重理解和掌握以下各点：
1.承重墙与非承重墙的区别。
2.墙的三个作用：承重、围护和分隔。
3.对墙的要求：足够的强度和稳定性、热工、隔声、防火、经济、工业化。
4.普通砖砌的实心墙的厚度的名称、标志尺寸和构造尺寸。
5.砖墙的细部构造讲了八个部位，学习这些内容时要理解和掌握以下各点：
1）该部位的作用。
2）有几种做法？各用于什么情况？
3）各种做法的构造层次和做法。
4）构造的细节：如散水与勒脚抹灰相交处、滴水等。
6.墙身的特点和典型构造。
7.墙身抗震构造措施见教材表5-2
8.墙面装修一节应重点掌握装修的作用和常见的墙面装修构造。了解各种装修做法的优缺点
