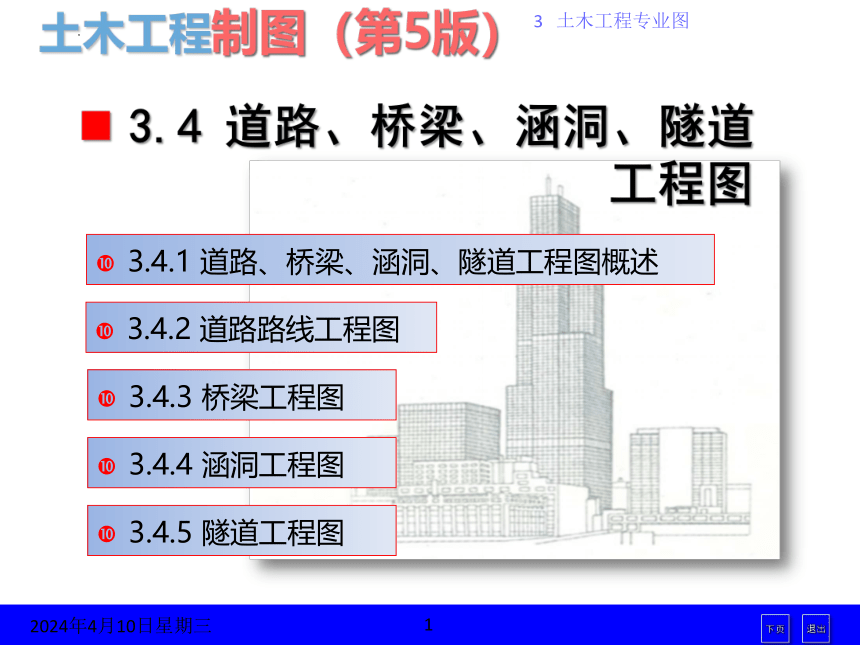

3.4 道路、桥梁、涵洞、隧道工程图
3.4.2 道路路线工程图
3.4.3 桥梁工程图
3.4.1 道路、桥梁、涵洞、隧道工程图概述
3.4.4 涵洞工程图
3.4.5 隧道工程图
5.1 道路、桥梁、涵洞、隧道工程图概述
道路是一种主要承受移动荷载反复作用的带状工程结构物，其基本组成包括路基、路面，以及防护工程等。
道路通过江河、山谷或跨越其它道路可以考虑修筑桥梁，为了使道路能够顺利宣泄水流，常常在路基下修筑涵洞。
在山岭地区修筑道路时，为了保证车辆平稳行驶和缩短里程，可以考虑修筑隧道。
道路工程图是由表达线路整体状况的路线工程图和表达各工程实体构造的桥梁、涵洞、隧道等工程图组合而成。有关道路工程的图样应遵守《道路工程制图标准》。

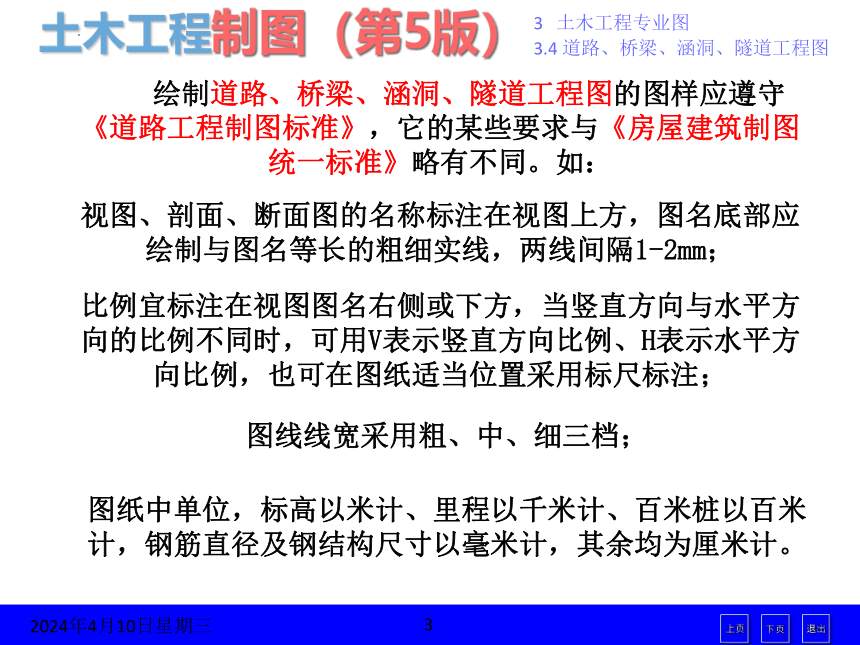

绘制道路、桥梁、涵洞、隧道工程图的图样应遵守《道路工程制图标准》，它的某些要求与《房屋建筑制图统一标准》略有不同。如：
视图、剖面、断面图的名称标注在视图上方，图名底部应绘制与图名等长的粗细实线，两线间隔1-2mm；
比例宜标注在视图图名右侧或下方，当竖直方向与水平方向的比例不同时，可用V表示竖直方向比例、H表示水平方向比例，也可在图纸适当位置采用标尺标注；
图线线宽采用粗、中、细三档；
图纸中单位，标高以米计、里程以千米计、百米桩以百米计，钢筋直径及钢结构尺寸以毫米计，其余均为厘米计。
3.4.2 道路路线工程图
3.4.2.1 路线平面图

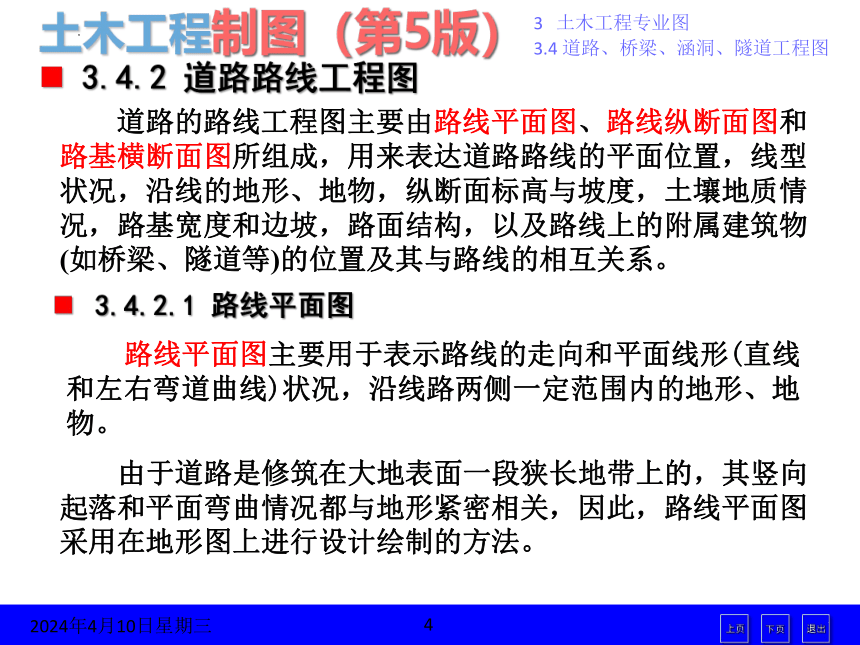

道路的路线工程图主要由路线平面图、路线纵断面图和路基横断面图所组成，用来表达道路路线的平面位置，线型状况，沿线的地形、地物，纵断面标高与坡度，土壤地质情况，路基宽度和边坡，路面结构，以及路线上的附属建筑物(如桥梁、隧道等)的位置及其与路线的相互关系。
路线平面图主要用于表示路线的走向和平面线形(直线和左右弯道曲线)状况，沿线路两侧一定范围内的地形、地物。
由于道路是修筑在大地表面一段狭长地带上的，其竖向起落和平面弯曲情况都与地形紧密相关，因此，路线平面图采用在地形图上进行设计绘制的方法。
先画地形图，后画路线中心线，从左向右、分段将整条路线绘制在若干张图纸上，使用时拼接起来。
（1）测量坐标、指北针、地形、地物

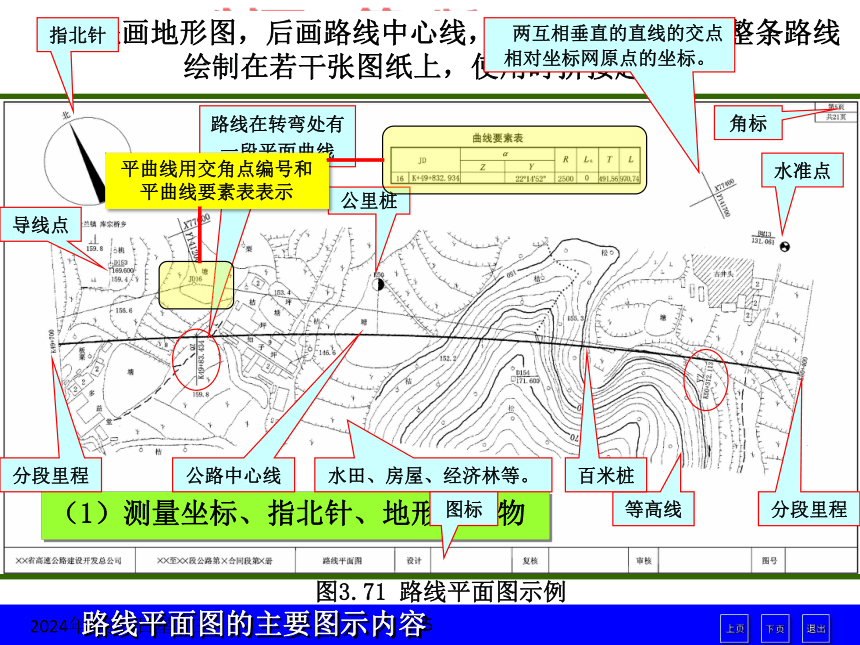

图3.71 路线平面图示例
两互相垂直的直线的交点相对坐标网原点的坐标。
公里桩
水准点
路线在转弯处有一段平面曲线
路线平面图的主要图示内容
指北针
等高线
水田、房屋、经济林等。
（2）路线、导线点、测量点、曲线表
公路中心线
分段里程
分段里程
百米桩
导线点
（3）路线平面图的画法
角标
图标
偏角
曲线弯曲圆弧半径
切线长度
外距
直缓
缓圆
平曲线要素
平曲线用交角点编号和平曲线要素表表示

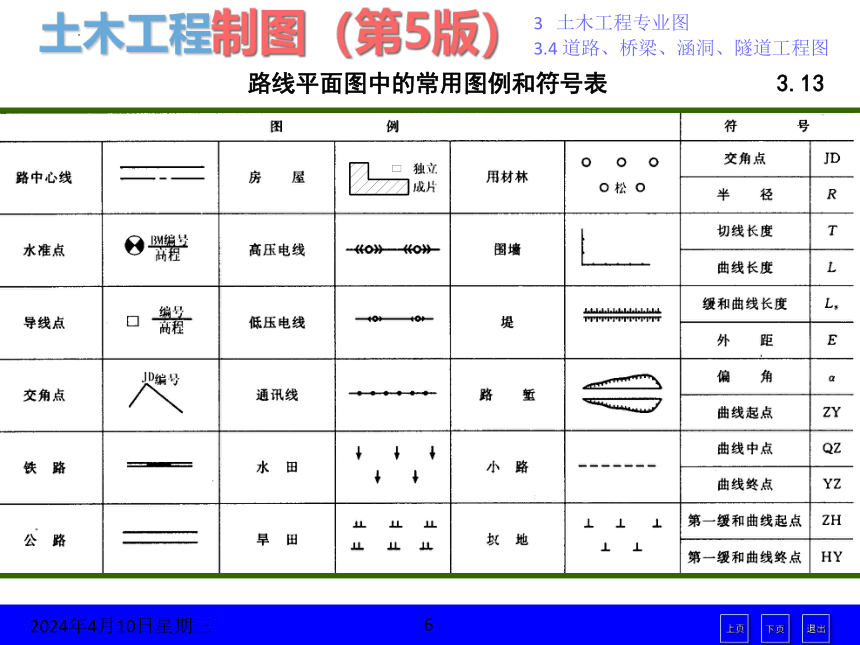

路线平面图中的常用图例和符号表 3.13

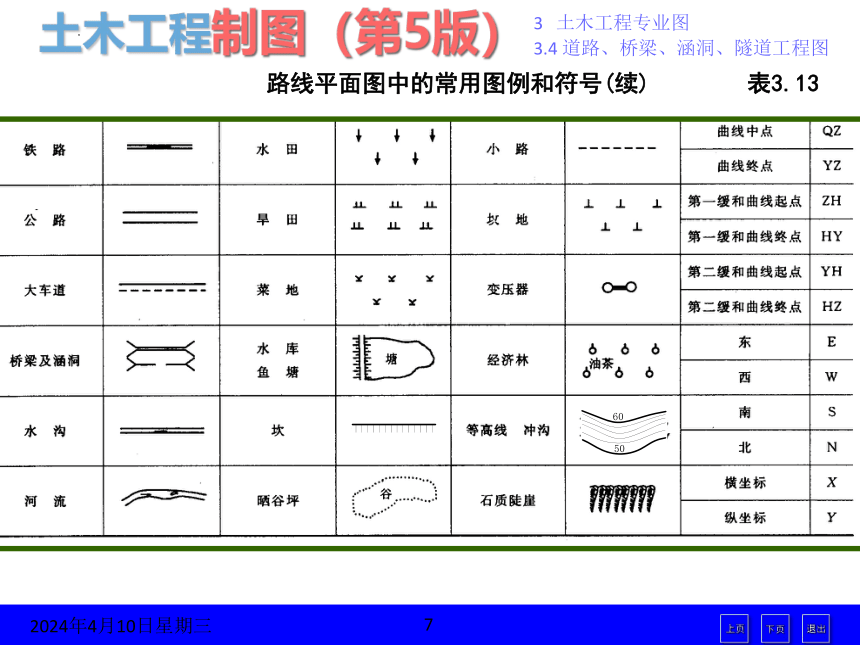

路线平面图中的常用图例和符号(续) 表3.13
3.4.2.2 路线纵断面图
路线纵断面图是假想用铅垂面沿路中心线剖切，然后展开成平行于投影面的平面，向投影面作正投影所获得的。其作用是表达路线纵向线型以及地面起伏、地质和沿线设置构造物的情况。

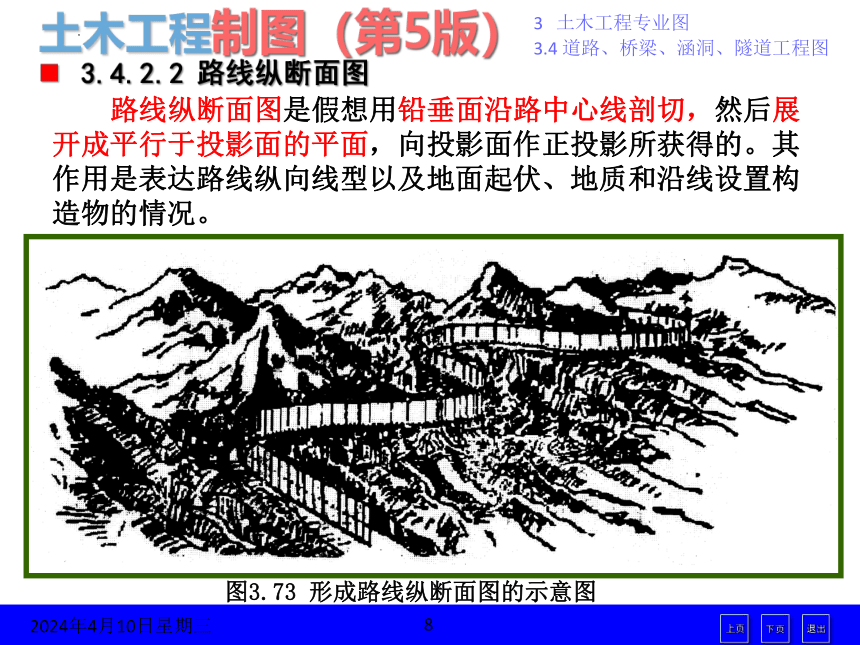

图3.73 形成路线纵断面图的示意图
图3.74 路线纵断面图示例
设计线纵坡变更处的竖曲线
设计路中心线处的地面线
路线纵向设计线
（1）图样部分
路线长度
路线高程
竖曲线半径
切线长
外距
凸形竖曲线
（2）资料表部分
里程桩号
地质概况
设计高程
地面高程
平曲线
（3）路线纵断面图的画法
与路线平面图相同，从左至右按里程画出。
坡度/距离
资料表与图样上下竖直对准布置
3.4.2.3 路基横断面图
路基横断面图是在路线中心桩处垂直于路线中心线的断面图，主要用于表达路基的断面形状、填挖高度、边坡坡长，以及路基中心桩处横向地面的情况。应该在每一中心桩处，根据测量资料和设计要求，顺次画出每一个路基横断面图，作为计算公路的土石方量和路基施工的依据。
图3.75 路基横断面的基本形式
(a)填方路基
(c)半填半挖路基
(b)挖方路基
图3.76 路基横断面图的画法
①沿着路线中心线桩号依次从下到上，从左到右画出
②路面线、边坡线采用粗线，原有地面线采用细线，中心线采用细点画线
③如果采用尺规绘图，常常画在透明方格纸上
④注明图纸的序号和总张数
路基横断面图的画法
路面线
边坡线
原有地面线
道路中心线
⑤当路面结构类型单一时，用引出线标注材料及厚度；当路面结构类型较多时，可按不同的结构类型分别绘制，并标注材料图例(或名称)及厚度
3.4.2.4 城市道路路线工程图
图3.77 城市道路平面及横断面图示例
城市道路主要包括：机动车道，非机动车道，人行道，分隔带，绿化带，交叉路口和交通广场，以及各种设施等。
在交通繁忙的现代化城市中，还修建高架道路、地下道路等。
城市道路路线工程图也是由路线平面图、纵断面图、横断面图组成。
5.3 桥梁工程图
桥梁由上部结构(主梁或主拱圈和桥面系)、下部结构(桥台、桥墩和基础)、附属结构(护栏、灯柱等)三部分组成。桥梁的结构形式很多，常见的桥梁有梁桥、拱桥、刚架桥、缆索桥和组合体系桥等。
设计一座桥梁要绘制许多图纸，包括桥位平面图、桥位地质断面图、桥梁总体布置图、构件结构图等。
3.4.3.2 桥梁总体布置图
桥梁总体布置图是表达桥梁上部结构、下部结构和附属结构三部分组成情况的总图。主要表明桥梁的桥型、跨径、总体尺寸、各主要构件的相互位置关系、各部分的标高、材料数量以及有关的说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。
3.4.3.1 桥梁工程图概述
桥位平面图主要表示道路路线通过江河、山谷时建造桥梁的平面位置。
桥位地质断面图是根据水文调查和地质钻探所得的水文地质资料绘制的在桥位处的河床的水文地质断面图，包括河床断面、最高水位线、常水位线和最低水位线，作为设计桥梁、桥台、桥墩和计算土石方量的依据。
图3.78 桥梁总体布置图示例
六跨钢筋混凝土公路桥的上部结构为预应力钢筋混凝土空心板简支，两板端有间隙；下部结构是桥台、桥墩，桥墩由立柱与承台组成。
3.4.3.3 构件结构图
采用较大的比例，将桥梁总体布置图中各个构件的形状、构造、尺寸都完整表达出来，这种图样称为构件结构图、构件结构详图或构件大样图，简称构件图。
图3.79 构件结构图示例
3.4.3.4 斜拉桥
图3.80 斜拉桥总体布置图示例
3.4.4 涵洞工程图
涵洞是公路工程中埋设在路基下排泄小量水流的构造物。各类涵洞都是由基础、洞身和洞口组成。洞口包括端墙、翼墙或护坡、截水墙和缘石等部分，主要是保护涵洞基础和两侧路基免受冲刷，水流顺畅，进出水口常采用相同的形式，常用端墙式或翼墙式，翼墙俗称八字墙。
涵洞的分类：
按建筑材料可分为石涵、混凝土涵、钢筋混凝土涵等；
按构造型式可分为圆管涵、盖板涵、拱涵、箱涵等；
按断面形状可分为圆形涵、拱形涵、矩形涵等；
按孔数可分为单孔、双孔和多孔等。
图3.81 涵洞工程图示例
3.4.4.1 涵洞工程图的图示特点
涵洞是以纵剖面图代替立面图。
平面图常用掀土画法，不考虑洞顶的覆土，需要时可画成半剖面图，水平剖切面通常设在基础顶面处。
侧面图是洞口立面图，若进、出水口形状不同，则两个洞口的侧面图都要画出，也可以用点画线分界，采用各画一半合成的进出水口立面图。
需要时也可增加横剖面图、翼墙断面图、钢筋构造图等。
3.4.4.3用AutoCAD软件绘制涵洞工程图示例
打开绘图软件，并按比例分别开始绘新图：
①设置绘图环境
a.设置图层、线型和线宽。
b.设置绘图比例。
c.设置字体和样式。
d.设置尺寸标注样式。
②绘图步骤
a.绘制图样。
b.根据比例插入图样文件。
c. 标注尺寸和文字。
用 另存为（Save as）或保存[Save]存盘，校核、修正前面所画的平面图，无误后再次存盘。
3.4.5 隧道工程图
3.4.5.1 隧道工程图的图示特点
隧道是公路穿越山岭的狭长的构造物，中间的断面形状很少变化，因此，隧道工程图除用平面图表示其地理位置外，表示构造的主要图样有进出口洞门图，横断面图(表示断面形状和衬砌)，以及隧道中的有关交通工程设施的图样。隧道洞门大体上可分为端墙式和翼墙式，主要视洞门口的地质状况而定。
3.4.5.2 隧道进口洞门设计图示例
图3.82 隧道进口洞门设计图示例
立面图反映隧道洞口形式。
平面图是隧道进口的水平投影图。
1-1剖面图反映隧道洞口端墙的构造。
大样图详细说明构造、材料和大小。
图3.83 建筑限界及净空设计图示例
3.建筑限界及净空设计图示例
本节完。
