第一部分 建筑制图与识图
模块6结构施工图的识读
YCF
01
结构施工图的基本知识
03
楼层结构平面图的识读
02
基础图的识读

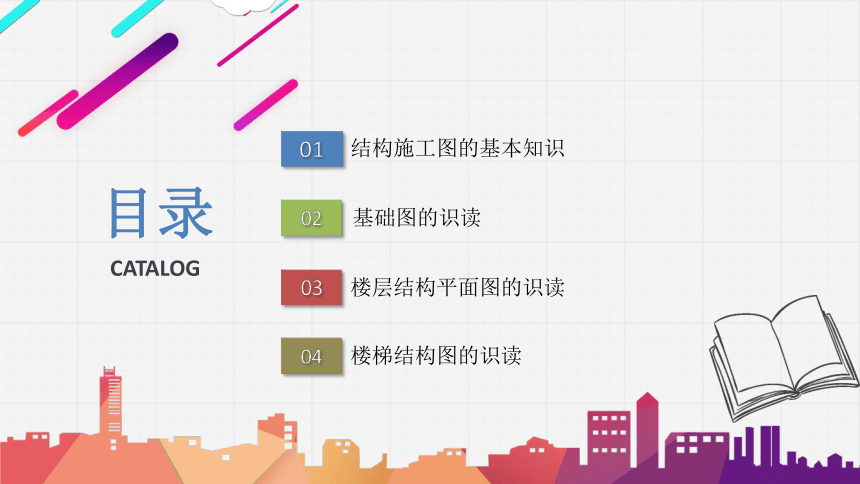

目录
CATALOG
04
楼梯结构图的识读

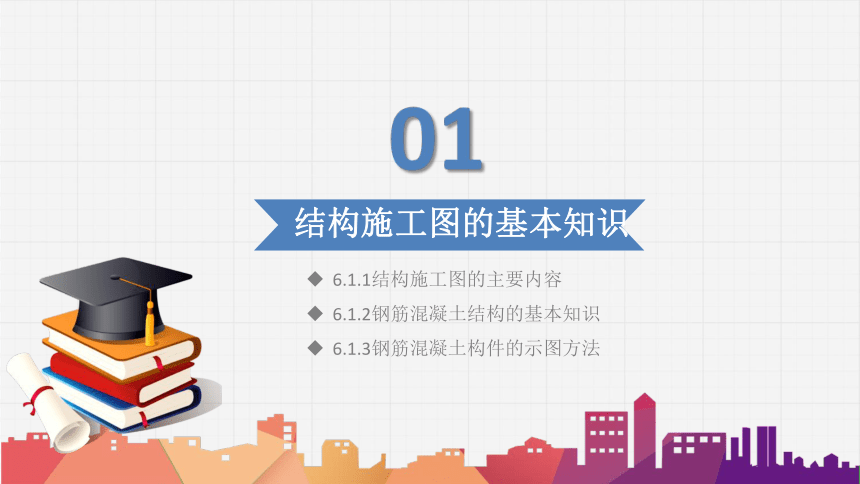

01
结构施工图的基本知识
6.1.1结构施工图的主要内容
6.1.2钢筋混凝土结构的基本知识
6.1.3钢筋混凝土构件的示图方法

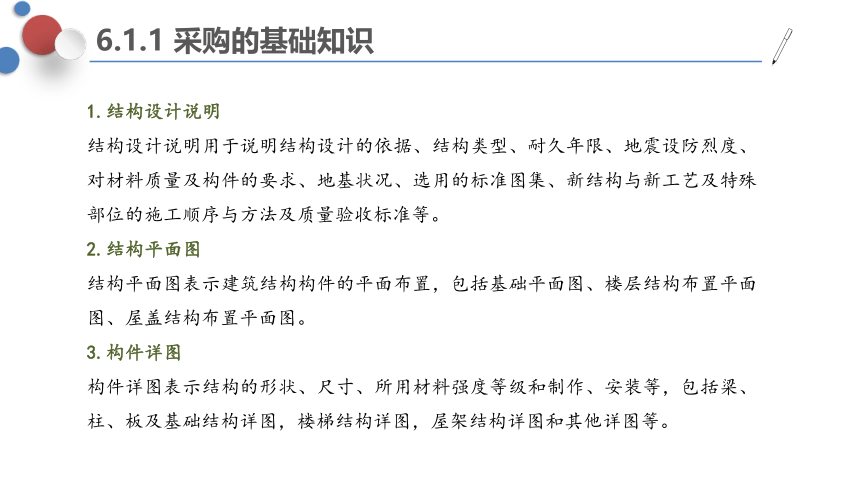

6.1.1 采购的基础知识
1.结构设计说明
结构设计说明用于说明结构设计的依据、结构类型、耐久年限、地震设防烈度、对材料质量及构件的要求、地基状况、选用的标准图集、新结构与新工艺及特殊部位的施工顺序与方法及质量验收标准等。
2.结构平面图
结构平面图表示建筑结构构件的平面布置，包括基础平面图、楼层结构布置平面图、屋盖结构布置平面图。
3.构件详图
构件详图表示结构的形状、尺寸、所用材料强度等级和制作、安装等，包括梁、柱、板及基础结构详图，楼梯结构详图，屋架结构详图和其他详图等。
6.1.2钢筋混凝土结构的基本知识

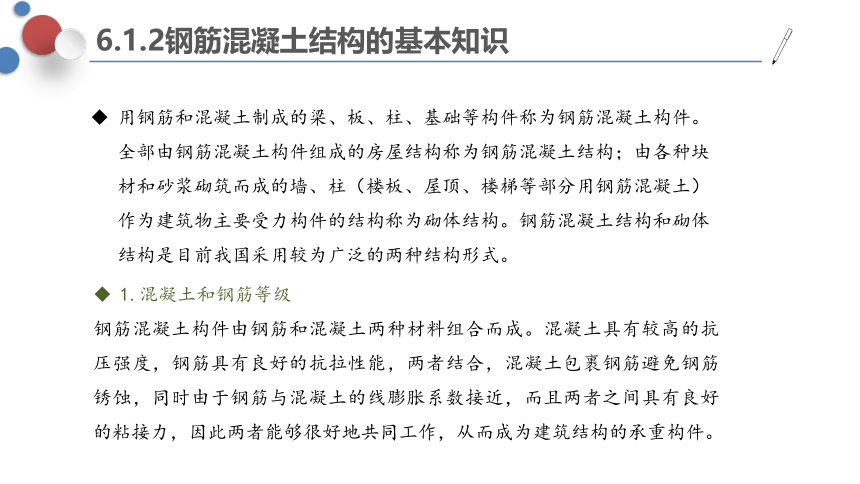

1.混凝土和钢筋等级
钢筋混凝土构件由钢筋和混凝土两种材料组合而成。混凝土具有较高的抗压强度，钢筋具有良好的抗拉性能，两者结合，混凝土包裹钢筋避免钢筋锈蚀，同时由于钢筋与混凝土的线膨胀系数接近，而且两者之间具有良好的粘接力，因此两者能够很好地共同工作，从而成为建筑结构的承重构件。
用钢筋和混凝土制成的梁、板、柱、基础等构件称为钢筋混凝土构件。全部由钢筋混凝土构件组成的房屋结构称为钢筋混凝土结构；由各种块材和砂浆砌筑而成的墙、柱（楼板、屋顶、楼梯等部分用钢筋混凝土）作为建筑物主要受力构件的结构称为砌体结构。钢筋混凝土结构和砌体结构是目前我国采用较为广泛的两种结构形式。
6.1.2钢筋混凝土结构的基本知识

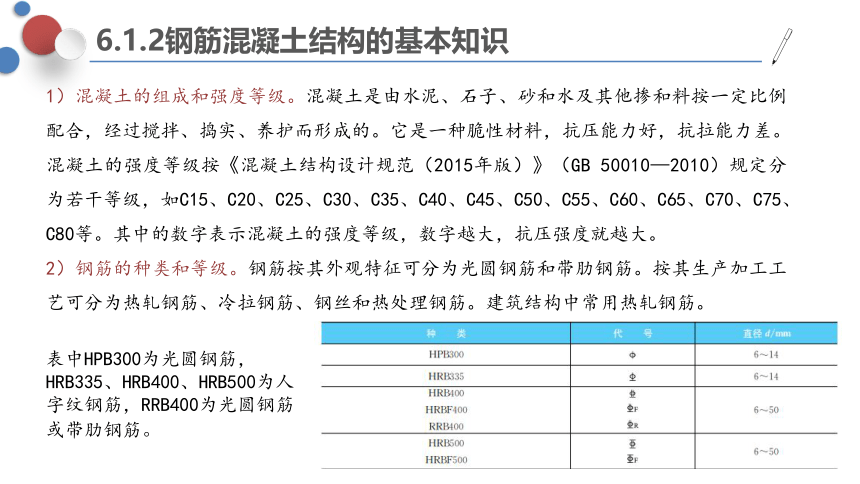

1）混凝土的组成和强度等级。混凝土是由水泥、石子、砂和水及其他掺和料按一定比例配合，经过搅拌、捣实、养护而形成的。它是一种脆性材料，抗压能力好，抗拉能力差。混凝土的强度等级按《混凝土结构设计规范（2015年版）》（GB 50010—2010）规定分为若干等级，如C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80等。其中的数字表示混凝土的强度等级，数字越大，抗压强度就越大。
2）钢筋的种类和等级。钢筋按其外观特征可分为光圆钢筋和带肋钢筋。按其生产加工工艺可分为热轧钢筋、冷拉钢筋、钢丝和热处理钢筋。建筑结构中常用热轧钢筋。
表中HPB300为光圆钢筋，HRB335、HRB400、HRB500为人字纹钢筋，RRB400为光圆钢筋或带肋钢筋。
6.1.2钢筋混凝土结构的基本知识

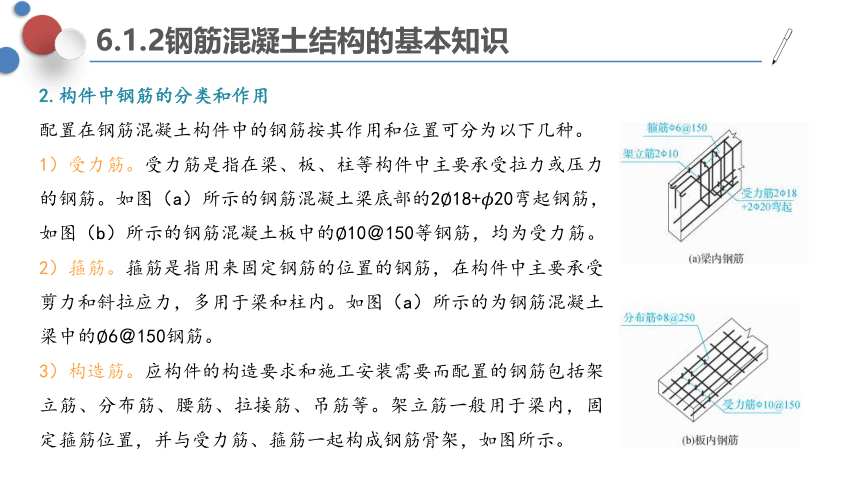

2.构件中钢筋的分类和作用
配置在钢筋混凝土构件中的钢筋按其作用和位置可分为以下几种。
1）受力筋。受力筋是指在梁、板、柱等构件中主要承受拉力或压力的钢筋。如图（a）所示的钢筋混凝土梁底部的218+20弯起钢筋，如图（b）所示的钢筋混凝土板中的10＠150等钢筋，均为受力筋。
2）箍筋。箍筋是指用来固定钢筋的位置的钢筋，在构件中主要承受剪力和斜拉应力，多用于梁和柱内。如图（a）所示的为钢筋混凝土梁中的6＠150钢筋。
3）构造筋。应构件的构造要求和施工安装需要而配置的钢筋包括架立筋、分布筋、腰筋、拉接筋、吊筋等。架立筋一般用于梁内，固定箍筋位置，并与受力筋、箍筋一起构成钢筋骨架，如图所示。
6.1.2钢筋混凝土结构的基本知识
3.常用结构构件代号
建筑结构的基本构件种类繁多、布置复杂，为了便于制图图示、施工查阅和统计，《建筑结构制图标准》（GB/T 50105—2010）对各类构件赋予代号。图示常用构件代号用各构件名称的汉语拼音的第一个字母表示，见表。

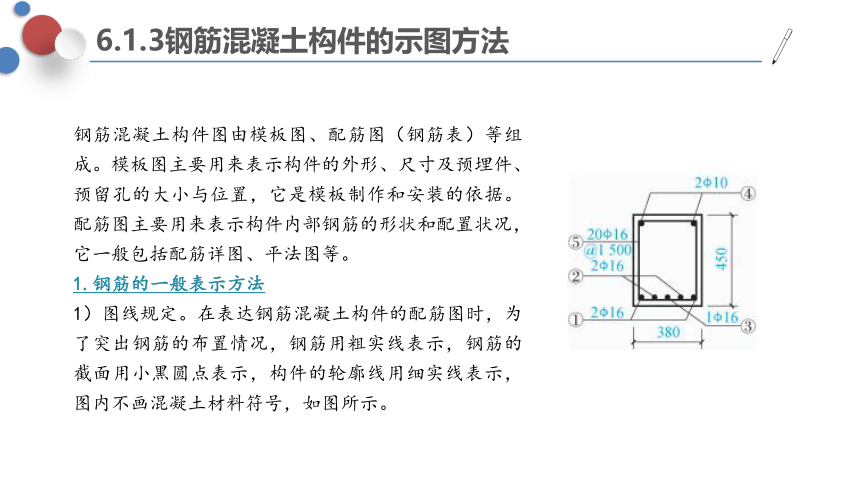

6.1.3钢筋混凝土构件的示图方法
钢筋混凝土构件图由模板图、配筋图（钢筋表）等组成。模板图主要用来表示构件的外形、尺寸及预埋件、预留孔的大小与位置，它是模板制作和安装的依据。配筋图主要用来表示构件内部钢筋的形状和配置状况，它一般包括配筋详图、平法图等。
1.钢筋的一般表示方法
1）图线规定。在表达钢筋混凝土构件的配筋图时，为了突出钢筋的布置情况，钢筋用粗实线表示，钢筋的截面用小黑圆点表示，构件的轮廓线用细实线表示，图内不画混凝土材料符号，如图所示。
6.1.3钢筋混凝土构件的示图方法
2）钢筋的编号与标注。在钢筋布置图中，为了区别各种类型和不同直径的钢筋及其分布，规定对钢筋应加以编号和标注。每类钢筋（指规格、直径、形状、尺寸都相同的钢筋为一类）只编一个号。钢筋编号的顺序应有规律，一般为先受力筋后架立筋、分布筋、箍筋，且垂直方向自下至上，水平方向自左至右。编号字体规定用阿拉伯数字，编号写在直径6 mm的小圆内，用指引线指到相应的钢筋上，圆圈和引出线均为细实线，引出线上注明钢筋的根数、直径以及钢筋间距。
钢筋的标注方法有以下两种。
（1）钢筋的根数、级别和直径的标注，如图（a）所示。
（2）钢筋级别、直径和相邻钢筋中心距离的标注，主要用来表示分布钢筋与箍筋，标注方法如图（b）所示。
6.1.3钢筋混凝土构件的示图方法
3）钢筋的图例
为了将钢筋混凝土构件中各种类型的钢筋表达清楚，在《建筑结构制图标准》（GB/T 50105—2010）中列出了钢筋的常用图例，表为一般钢筋的常用图例。
6.1.3钢筋混凝土构件的示图方法
4）钢筋的画法
钢筋混凝土结构图中，钢筋的画法应符合表中的规定。
6.1.3钢筋混凝土构件的示图方法
2.配筋详图表示方法
配筋详图是指通过配筋平面图、立面图、断面图等来表示各构件（板、梁、柱等）的结构尺寸、配筋情况等。
1）配筋平面图的画法。对于钢筋混凝土板，由于纵横向上尺寸都比较大，因此通常只用一个平面图来表示配筋情况。绘图时，墙体的可见轮廓线用中实线，不可见墙体和梁的轮廓线用中虚线，用带弯钩的粗实线表示钢筋的配置和弯曲情况。
如图所示为一现浇钢筋混凝土板的配筋情况。①、②号钢筋为现浇钢筋混凝土板底部受力筋，Ⅰ级钢筋，直径为10mm，间距为150mm；③号钢筋为现浇钢筋混凝土板上部配置在端部支座处的构造筋，Ⅰ级钢筋，直径为8mm，间距为200mm；④号钢筋为现浇钢筋混凝土板上部配置中间支座处的负弯矩钢筋，Ⅰ级钢筋，直径为8mm，间距为200mm。
6.1.3钢筋混凝土构件的示图方法
2）配筋立面图和配筋断面图的画法
对于钢筋混凝土梁和柱，由于比较细长，因此通常用配筋立面图和配筋断面图来表达配筋情况。有时还配有钢筋成型图与钢筋明细表。断面图的数量应根据钢筋的配置来定，凡是钢筋排列有变化的地方，都应画出其断面图。如图所示为单跨简支梁的配筋立面图和配筋断面图。从图中可知，该梁截面尺寸b×h=380 mm×450 mm。梁内配有五种钢筋：位于梁底两侧的①纵向受力钢筋216；位于梁中的②弯起钢筋216；位于梁中的③弯起钢筋116；位于梁顶两侧的④架立钢筋纵筋210；沿梁长布置的⑤双肢箍筋206＠250，端部加密区间距为200 mm。
6.1.3钢筋混凝土构件的示图方法
从两个断面图1—1、2—2可知该梁跨中和梁端的配筋不一样，弯起钢筋在梁两端弯起用于抵抗剪力，因此可以发现在2—2断面图中梁底中间的②、③钢筋在1—1断面图中位于梁顶中间。
图中还画出了钢筋的成型图（钢筋详图、抽筋图），这是加工钢筋的主要依据，应和钢筋立面图对应位置，从梁顶部钢筋开始依次排列，它清楚地表达出了每种钢筋的编号、数量、等级、长度和形状。为了简化作图，可以将成型图缩小，示意地画在钢筋明细表中的型式栏中。
6.1.3钢筋混凝土构件的示图方法
如图所示为某钢筋混凝土柱配筋图。从该柱立面图和断面图可知，柱子截面尺寸b×h=350mm×150mm,柱内配有两种钢筋：位于柱四角的纵向受力钢筋222；沿柱高均匀布置的双肢箍筋6＠200。柱子的纵向受力钢筋与基础的插筋进行搭接，搭接长度1000mm，搭接长度范围内箍筋加密为6＠100，位于基础内的插筋只需布置两道箍筋。该详图还给出了与底层柱相交的梁L2的断面配筋图。
6.1.3钢筋混凝土构件的示图方法
钢筋明细表就是将构件中每种钢筋的编号、形式、规格、单根长度、根数、总长度等内容列成表格的形式，作为备料、加工以及材料预算的依据，见表。
6.1.3钢筋混凝土构件的示图方法
3.钢筋混凝土结构施工图平面整体表示方法
钢筋混凝土结构构件配筋图的表示方法除了配筋详图法外，混凝土结构施工图中的结构施工图平面整体表示方法（简称“平法”）也得到了广泛应用。
平法的表达形式就是把结构构件尺寸和配筋等按照平面整体表示方法的制图规则，整体直接表达在各类构件的结构平面图上，再与标准构造详图配合使用。这种表达方式改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的烦琐方法，其图示方式简便、图纸数量少。平法适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。按平法设计绘制的施工图一般由结构构件的平法施工图和标准构造详图两部分构成。
6.1.3钢筋混凝土构件的示图方法
下面以梁、柱为例说明平法。
1）梁的平面整体表示方法
梁的平面整体表示方法是在梁平面布置图上采用平面注写方式或截面注写方式表达。它在梁平面布置图上分别按梁的不同结构层绘制，并同时注明各结构层的顶面标高、相应的结构层号以及与轴线间的关系。
（1）梁的平面注写方式。梁的平面注写方式是在梁平面布置图上分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值。梁的平面注写方式包括集中标注与原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊数值。集中标注可以从梁的任意一跨引出，标注内容包括五项必注值和一项选注值，五项必注值是指梁的编号、梁的截面尺寸、梁箍筋、梁上部通长筋、梁侧面纵向构造钢筋或受扭钢筋。施工时，原位标注取值优先。下面以图所示的KL2梁为例说明梁平面注写的含义。
6.1.3钢筋混凝土构件的示图方法
①集中标注。
KL2（2A）300×650——“KL2”表示第二号框架梁；“（2A）”表示2跨，一端有悬跨（B表示两端有悬跨）；“300×650”表示截面尺寸。
8＠100／200（2）225——“8＠100/200（2）”表示箍筋为HPB235级（Ⅰ级）钢筋，直径为8，加密区间距为100，非加密区间距为200，均为双肢箍；“2 25”表示梁的上部有2根直径为25的通长筋。G410——表示梁的两侧共配置410的纵向构造钢筋，每侧各配置210。（-0.100）——表示梁的顶面低于所在结构层的楼面标高，高差为0.100m。无高差时不注。
6.1.3钢筋混凝土构件的示图方法
②原位标注。
（a）梁上部纵筋：
2 25+2 22——表示该梁左支座钢筋共4根，其中225就是集中标注中所指的2根梁角部的上部通长筋，222是另配的受力筋，该钢筋按规定在该跨Ln/3处截断。
6 25 4/2——表示该梁中间支座钢筋共6根，上一排4根，下一排2根，除位于第一排的2根通长钢筋外，其余4根钢筋在该支座两边均需要按照规定截断。
4 25——表示该梁右支座钢筋为4根，除2根通常钢筋外，另外2根直径为25的钢筋的构造在该支座左边（第二跨内）Ln/3处截断，在该支座右边（悬挑部分）全部伸至悬挑端部。
6.1.3钢筋混凝土构件的示图方法
（b）梁下部纵筋：
625 2/4——表示第一跨梁下部纵筋，上一排2根直径为25，下一排4根直径为25的钢筋。
425——表示第二跨梁下部纵筋，4根直径为25的钢筋。
216——表示悬挑部分梁下部纵筋，2根直径为16的钢筋。
第一跨和第二跨内箍筋按构造要求加密；悬挑部分箍筋全长加密，均配置8＠100双肢箍。
6.1.3钢筋混凝土构件的示图方法
如图所示，给出了KL2的传统截面配筋详图，其与按平面注写方式表达的同样内容作对比时可发现，实际采用平面注写方式表达时，不需要绘制截面配筋详图中所示的相应截面符号。
6.1.3钢筋混凝土构件的示图方法
（2）梁的截面注写方式。
梁的截面注写方式是在梁平面布置图上分别在不同编号的梁中各选一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋的具体数值，如图所示。
其表达方式与平面注写方式相同。当梁的顶面标高与结构层的楼面标高不同时，应在其梁编号后注写梁顶面标高高差，其注写方式与平面注写
方式相同。梁截面注写方式既可单独使用，也可与平面
注写方式结合使用。需要说明的是，虽然平法表示的施
工图图面简洁、清楚、直观性强，图纸数量少，但对施
工及预算人员的结构知识提出了更高的要求，要求必须
熟悉梁、板、柱、墙等构件的相关构造要求，如混凝土
的保护层厚度，钢筋的锚固长度、弯钩要求、搭接位置
与搭接长度、加密区与非加密区等。
6.1.3钢筋混凝土构件的示图方法
2）柱的平面整体表示方法
柱的平面整体表示方法是在柱平面图上采用柱截面注写方式表达，并按规定注明各结构层的楼面标高、结构层高及相应层号。
柱截面注写方式是在柱平面布置图的柱截面上，分别从相同编号的柱中选择一个截面，按原位放大绘制柱截面配筋图，以直接注写方式注写截面尺寸和配筋具体数值。对于采用对称配筋的矩形截面柱，可仅在一侧注写中部筋。柱截面注写方式如图所示。
6.1.3钢筋混凝土构件的示图方法
从上图可知，该楼分布有KZ1、KZ2、LZ1三类柱，根据柱截面不同，由下往上将柱分为下柱、中柱、上柱三部分：下柱标高为9.030～19.470mm（6层以下）；中柱标高为19.470～37.470mm（6～11层）；上柱标高为37.470～59.070mm（11层以上）。从KZ2的截面注写可知，KZ2上柱截面尺寸为650mm×600mm，纵向受力钢筋为22 22，箍筋为 8@100/200，中柱截面尺寸为650mm×600mm，纵向受力钢筋为22 25，箍筋为 10@100/200，下柱图中没有图示。
