第一部分建筑 制图与识图
模块5建筑施工图的识读
YCF
01
房屋建筑工程图的基本知识
02
首页图和建筑总平面图的识读
目录
CATALOG
03
建筑平面图的识读
04
建筑立体图的识读
05
建筑剖面图的识读
06
建筑详图的识读
02
首页图和建筑总平面图的识读
5.2.1首页图的识读
5.2.2建筑总平面图的识读

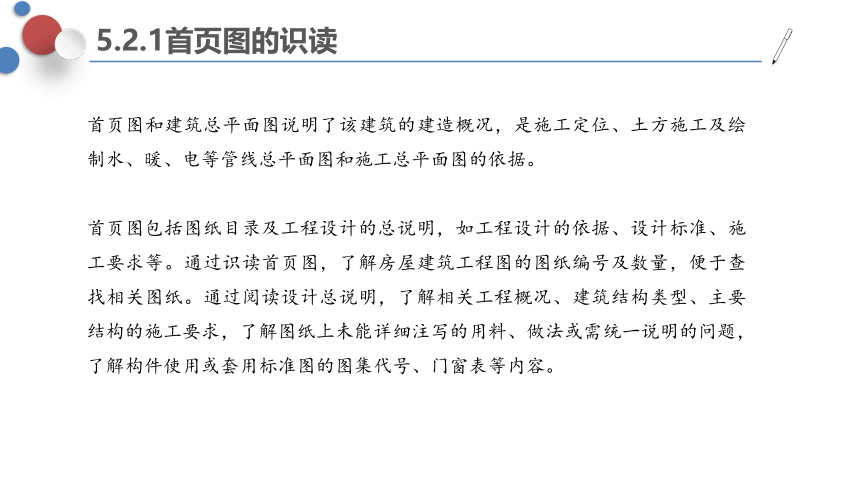

5.2.1首页图的识读
首页图和建筑总平面图说明了该建筑的建造概况，是施工定位、土方施工及绘制水、暖、电等管线总平面图和施工总平面图的依据。
首页图包括图纸目录及工程设计的总说明，如工程设计的依据、设计标准、施工要求等。通过识读首页图，了解房屋建筑工程图的图纸编号及数量，便于查找相关图纸。通过阅读设计总说明，了解相关工程概况、建筑结构类型、主要结构的施工要求，了解图纸上未能详细注写的用料、做法或需统一说明的问题，了解构件使用或套用标准图的图集代号、门窗表等内容。
5.2.2建筑总平面图的识读

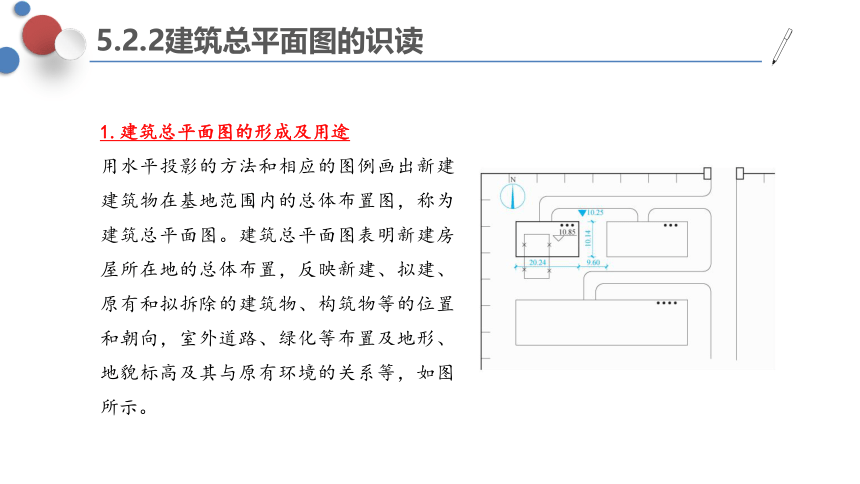

1.建筑总平面图的形成及用途
用水平投影的方法和相应的图例画出新建建筑物在基地范围内的总体布置图，称为建筑总平面图。建筑总平面图表明新建房屋所在地的总体布置，反映新建、拟建、原有和拟拆除的建筑物、构筑物等的位置和朝向，室外道路、绿化等布置及地形、地貌标高及其与原有环境的关系等，如图所示。
5.2.2建筑总平面图的识读

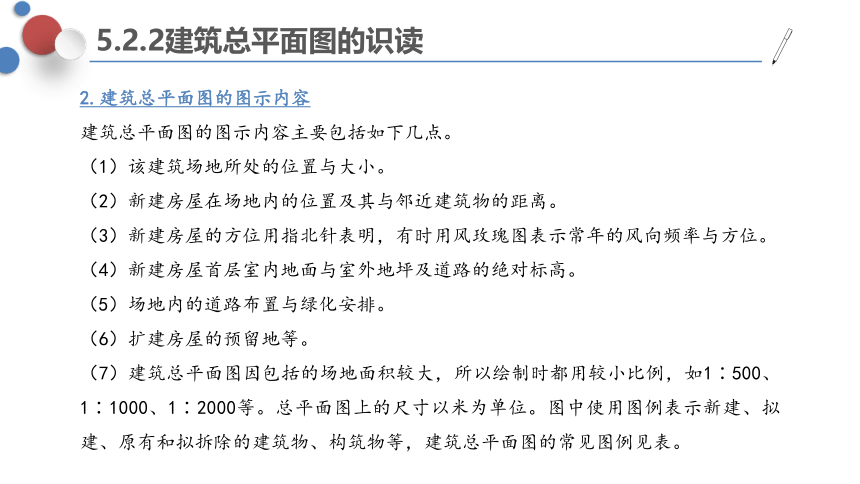

2.建筑总平面图的图示内容
建筑总平面图的图示内容主要包括如下几点。
（1）该建筑场地所处的位置与大小。
（2）新建房屋在场地内的位置及其与邻近建筑物的距离。
（3）新建房屋的方位用指北针表明，有时用风玫瑰图表示常年的风向频率与方位。
（4）新建房屋首层室内地面与室外地坪及道路的绝对标高。
（5）场地内的道路布置与绿化安排。
（6）扩建房屋的预留地等。

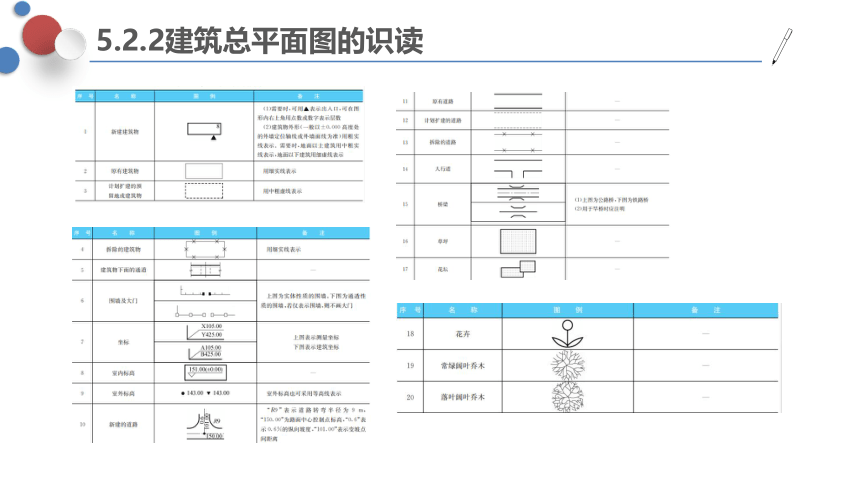

（7）建筑总平面图因包括的场地面积较大，所以绘制时都用较小比例，如1∶500、1∶1000、1∶2000等。总平面图上的尺寸以米为单位。图中使用图例表示新建、拟建、原有和拟拆除的建筑物、构筑物等，建筑总平面图的常见图例见表。
5.2.2建筑总平面图的识读
5.2.2建筑总平面图的识读
3.建筑总平面图的识读
阅读总平面图时一般应按照如下步骤进行。
（1）读图名，看比例，明位置，辨朝向。
（2）读图例，识环境，了解新建建筑物的层数、周围原有建筑物、道路、绿化等情况。
（3）读标高与尺寸，了解建筑物的建筑面积和使用面积、室内和室外标高、与周围建筑物的距离等。
5.2.2建筑总平面图的识读
图为某宿舍楼的总平面图。从图中可知，新建宿舍位于小区的西北角，主出入口在房屋北面，左上角指北针显示该建筑坐北朝南。右上角3个黑点表示该建筑为三层，尺寸20.24m和10.14m分别为该建筑的总长度、总宽度。室外地坪标高10.25m、室内地坪标高10.85m均为绝对标高，室内外高度差600mm，建筑物东面、南面有两栋宿舍楼以及拟拆除的建筑物等。
03
建筑平面图的识读
5.3.1平面图的图示内容
5.3.2平面图的图示方法
5.3.3平面图的识读
5.3.1平面图的图示内容
建筑平面图是假想用一个水平剖切平面在建筑物门窗洞口处将房屋剖切开，移去剖切平面以上的部分，将剩余部分用正投影法向水平投影面作正投影所得到的投影图。这个假想的剖切面剖切的是哪一层，就称之为哪一层的平面图。
建筑平面图能够表达建筑物各层水平方向上的平面形状，房间的布置情况，墙、柱、门窗等构配件的位置、尺寸、材料、做法等内容。建筑平面图是建筑施工图的主要施工图之一，是施工过程中放线、砌墙、安装门窗、编制概预算及施工备料的主要依据。
5.3.1平面图的图示内容
（1）建筑物朝向。建筑物朝向是指建筑物主要出入口的朝向，主要入口朝哪个方向就称建筑物朝哪个方向，建筑物的朝向由指北针来确定，指北针一般只画在底层平面图中。
（2）墙体、柱。在平面图中，墙、柱是被剖切到的部分。墙、柱在平面图中用定位轴线来确定其平面位置，在各层平面图中定位轴线是对应的。在平面图中剖切到的墙体通常不画材料图例，柱子用涂黑来表示。平面图中还应表示出墙体的厚度（墙体未包含装修层的厚度）、柱子的截面尺寸及其与轴线的关系。
5.3.1平面图的图示内容
（3）建筑物的平面布置情况。如建筑物内各房间的用途、各房间的平面位置及具体尺寸。横向定位轴线之间的距离称为房间的开间，纵向定位轴线之间的距离称为房间的进深。
（4）门、窗。在平面图中门窗用图例表示，为了表示清楚，通常对门窗进行编号。门用代号“M”表示，窗用代号“C”表示，编号相同的门窗做法和尺寸都相同。在平面图中门窗只能表示出宽度，高度尺寸要到剖面图、立面图或门窗表中查找。
（5）标高。在底层平面图中通常表示出室内地面和室外地面的相对标高。在标准层平面图中，不在同一高度上的房间都要标出其相对标高。首层地面标高一般为±0.000，有坡度要求的房间应注明地面坡度。
5.3.1平面图的图示内容
(7)附属设施。在平面图中还有阳台、散水、台阶、雨篷、雨水管、斜坡、花池等位置及尺寸。具体做法则要结合建筑设计说明查找相应详图或图集。
(8）尺寸标注。平面图中标注的尺寸一般有三道。最里边一道尺寸标注门窗洞口尺寸及与轴线关系（这一道标注在初步设计图中，常省略），中间一道尺寸标注轴线间的尺寸，最外边一道尺寸标注房屋的总尺寸。
(9）索引符号、剖切符号等相应符号。剖切符号应画在底层平面图中。
（10）屋顶平面图应表明排水情况（如排水分区、天沟、屋面坡度、下水口位置等）和突出屋面的电梯机房、水箱间、天窗、管道、烟囱、检查口、屋面变形缝等的位置。
5.3.2平面图的图示方法
绘制建筑平面图时，凡被剖切到的墙或柱断面用粗实线表示；没有剖切到的可见轮廓线（如墙身、窗台、梯段等）用中实线或细实线表示；尺寸线、尺寸界线、引出线等用细实线表示；轴线用细单点长画线表示。
建筑平面图一般采用1∶200、1∶100和1∶50的比例绘制，所以门、窗和设备等均采用国家规定的图例来表示。各种常用构造及配件图例见表。
5.3.2平面图的图示方法
5.3.3平面图的识读
阅读平面图时，一般应按照如下步骤进行。
（1）读图名，看比例，辨朝向，识形状。
（2）定轴线，了解建筑物墙体的厚度、柱子截面尺寸及墙、柱的平面布置情况，熟悉各房间的平面位置，房间的开间、进深尺寸及门窗的位置、尺寸等。
（3）读尺寸，判断建筑物的建筑面积和使用面积，了解各部位的标高。
（4）看图例和索引，了解细部构造。
（5）查阅建筑物附属设施的平面位置。
5.3.3平面图的识读
如图所示为某综合楼底层平面图。从图中可知，图纸比例为1∶100，由指北针方向了解到该房屋纵轴为东西向，横轴为南北向，主要出入口朝北。该建筑中间为楼梯间，东西向走廊把建筑分隔成南北向两类房间，北向有小办公室和男女卫生间，南向有大空间办公用房和小办公室。从定位轴线可得知柱距和房间开间与进深大小。从图中可知外墙厚为250 mm，内墙厚200mm，室内外高差为800mm，以及门窗形式与位置及洞口宽度。
