第一部分 建筑制图与识图
模块6结构施工图的识读
YCF
01
结构施工图的基本知识
03
楼层结构平面图的识读
02
基础图的识读
目录
CATALOG
04
楼梯结构图的识读
02
基础图的识读
6.2.1基础平面图的图示内容
6.2.2基础平面图的图示方法
6.2.3基础平面图的识读、
6.2.4基础详图的图示内容
6.2.5基础详图的识读

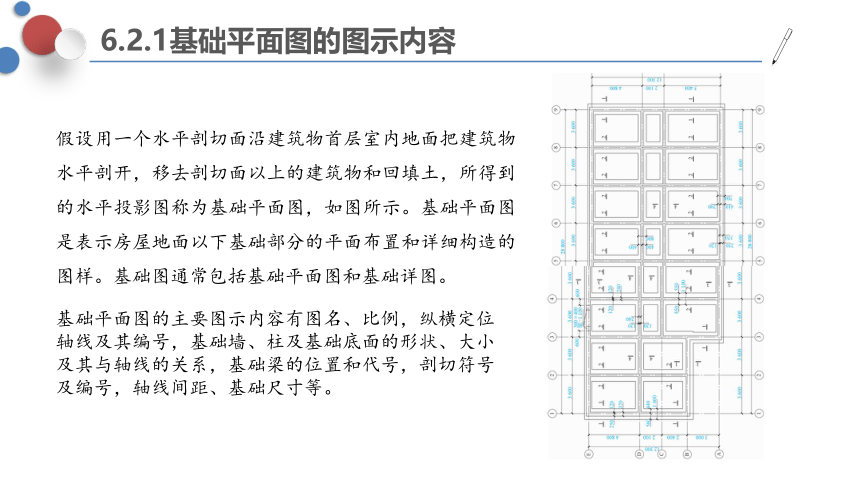

6.2.1基础平面图的图示内容
假设用一个水平剖切面沿建筑物首层室内地面把建筑物水平剖开，移去剖切面以上的建筑物和回填土，所得到的水平投影图称为基础平面图，如图所示。基础平面图是表示房屋地面以下基础部分的平面布置和详细构造的图样。基础图通常包括基础平面图和基础详图。
基础平面图的主要图示内容有图名、比例，纵横定位轴线及其编号，基础墙、柱及基础底面的形状、大小及其与轴线的关系，基础梁的位置和代号，剖切符号及编号，轴线间距、基础尺寸等。

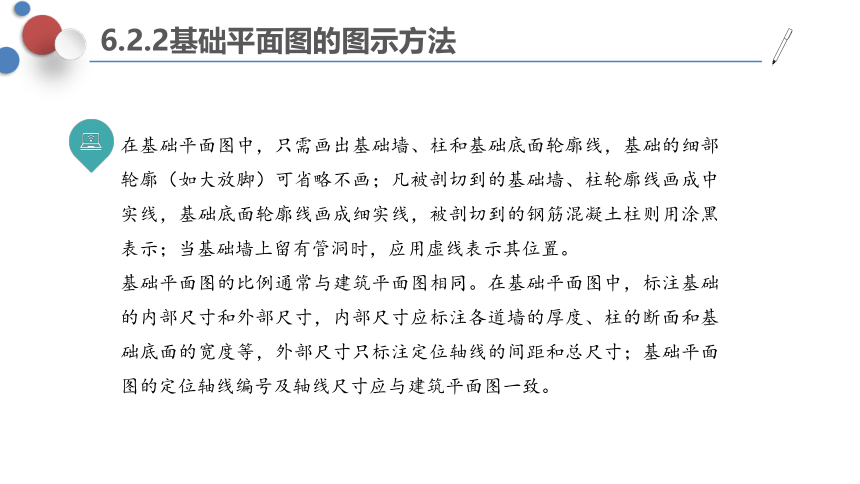

6.2.2基础平面图的图示方法
在基础平面图中，只需画出基础墙、柱和基础底面轮廓线，基础的细部轮廓（如大放脚）可省略不画；凡被剖切到的基础墙、柱轮廓线画成中实线，基础底面轮廓线画成细实线，被剖切到的钢筋混凝土柱则用涂黑表示；当基础墙上留有管洞时，应用虚线表示其位置。
基础平面图的比例通常与建筑平面图相同。在基础平面图中，标注基础的内部尺寸和外部尺寸，内部尺寸应标注各道墙的厚度、柱的断面和基础底面的宽度等，外部尺寸只标注定位轴线的间距和总尺寸；基础平面图的定位轴线编号及轴线尺寸应与建筑平面图一致。

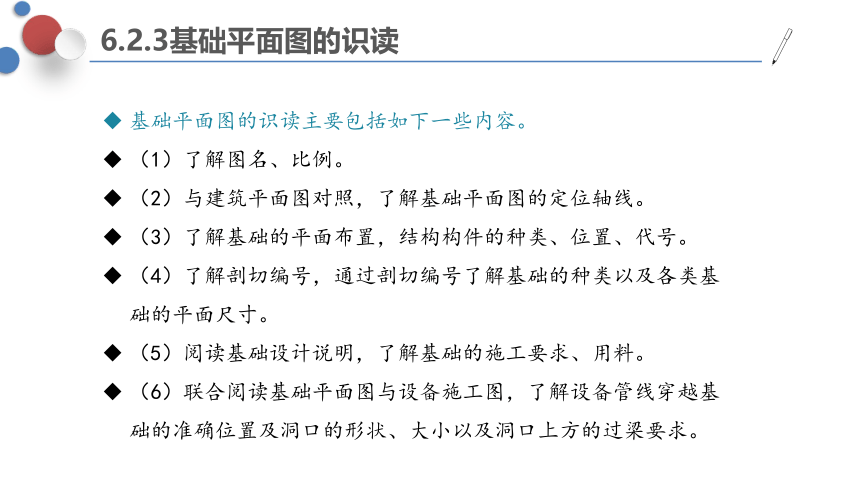

6.2.3基础平面图的识读
基础平面图的识读主要包括如下一些内容。
（1）了解图名、比例。
（2）与建筑平面图对照，了解基础平面图的定位轴线。
（3）了解基础的平面布置，结构构件的种类、位置、代号。
（4）了解剖切编号，通过剖切编号了解基础的种类以及各类基础的平面尺寸。
（5）阅读基础设计说明，了解基础的施工要求、用料。
（6）联合阅读基础平面图与设备施工图，了解设备管线穿越基础的准确位置及洞口的形状、大小以及洞口上方的过梁要求。

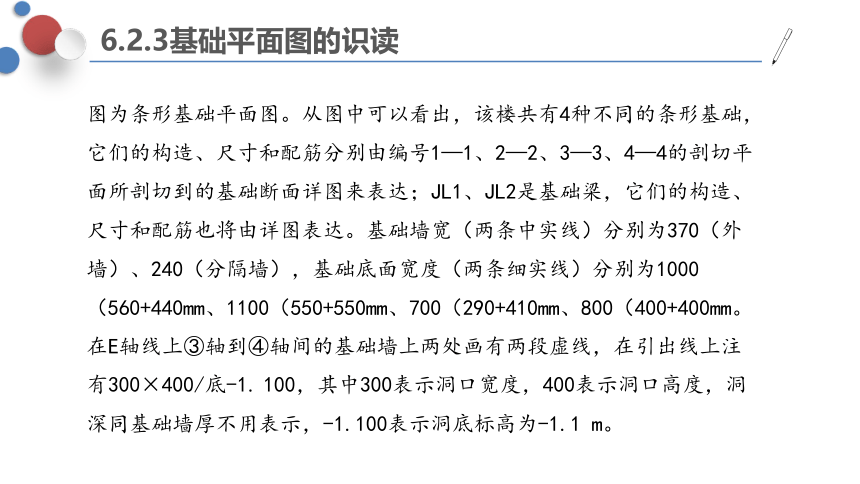

6.2.3基础平面图的识读
图为条形基础平面图。从图中可以看出，该楼共有4种不同的条形基础，它们的构造、尺寸和配筋分别由编号1—1、2—2、3—3、4—4的剖切平面所剖切到的基础断面详图来表达；JL1、JL2是基础梁，它们的构造、尺寸和配筋也将由详图表达。基础墙宽（两条中实线）分别为370（外墙）、240（分隔墙），基础底面宽度（两条细实线）分别为1000（560+440mm、1100（550+550mm、700（290+410mm、800（400+400mm。在E轴线上③轴到④轴间的基础墙上两处画有两段虚线，在引出线上注有300×400/底-1.100，其中300表示洞口宽度，400表示洞口高度，洞深同基础墙厚不用表示，-1.100表示洞底标高为-1.1 m。
6.2.4基础详图的图示内容
用假想的剖切平面垂直剖切基础，所画出的断面图称为基础详图，如图所示。基础详图用于表示基础的断面形状、大小、材料、构造及基础埋置深度等内容，它是基础施工的重要依据。
基础详图一般应包括以下内容：图名、比例；定位轴线及其编号；基础墙厚度、大放脚每步的高度及宽度；基础断面的形状、大小、材料以及配筋；基础梁的宽度、高度及配筋；室内外地面、基础垫层地面的标高；防潮层的位置和做法等。
一般采用1∶10、1∶20、1∶30等较大比例。对于钢筋混凝土独立基础详图一般应画出平面图和剖面图，用以表达每一基础的形状、尺寸和配筋情况。
6.2.5基础详图的识读
基础详图的识读主要包括如下内容。
（1）了解图名与比例，读图时，将基础详图的图名与基础平面图的剖切符号、定位轴线对照，了解该基础在建筑中的位置。
（2）了解基础的形状、大小、材料以及配筋。
（3）了解基础各部位的标高，计算基础的埋置深度。
（4）了解垫层的厚度尺寸与材料。
（5）了解基础梁的尺寸及配筋。
（6）了解基础防潮层的设置、位置及材料要求等。
从上图中的1—1、2—2断面图可知，上面是砖砌的基础墙，下面的基础采用钢筋混凝土结构，其断面形状为矩形，内配有10＠150双向钢筋网片，基础底部垫层为C10混凝土，厚度为100 mm。1—1、2—2基础地圈梁断面尺寸分别为360×120与240×120，分别配置了纵向钢筋610与410和箍筋6@200。
03
楼层结构平面图的识读
6.3.1楼层结构平面图的图示内容
6.3.2楼层结构平面图的图示方法
6.3.3楼层结构平面图的识读
6.3.1楼层结构平面图的图示内容
楼层结构平面图一般包括图名、比例，定位轴线及编号，各种梁、柱、楼板的布置及代号，承重墙及门窗口的位置，构件断面详图的剖切位置及编号，施工说明等。如图所示为某楼层结构平面布置图，对于结构布置相同的楼层，可只画一个楼层结构布置平面图，但应注明合用各层的层数。
6.3.2楼层结构平面图的图示方法
在楼层结构平面图中，被剖切到或可见的构件轮廓线用中实线（或细实线）表示，被楼板遮挡的墙、柱、梁等用细虚线表示，钢筋用粗实线表示，剖切到的钢筋混凝土柱用涂黑表示。
在楼层结构平面图中，当若干部分相同时，可只画出一部分，注写结构代号，并用阿拉伯数字或大写的拉丁字母外加细实线圆圈表示相同部分的分类符号，其他相同部分仅标注分类符号。预制楼板代号的含义如图所示。
6.3.3楼层结构平面图的识读
楼层结构平面图的识读主要包括如下内容。
（1）了解图名与比例。
（2）与建筑平面图对照，了解楼层结构平面图的定位轴线。
（3）通过结构构件代号了解该楼层中结构构件的位置与类型。
（4）了解现浇板的配筋情况及其板的厚度。
（5）了解各节点详图的剖切位置。
（6）如有预制板，了解预制板的规格、数量等级和布置情况。
6.3.3楼层结构平面图的识读
从上图所示的结构布置平面图中可以看出，大部分楼面采用120 mm厚的预制楼板，卫生间采用现浇楼板。A～C轴间有6个开间内注有“ 乙”标识，表示它们具有相同的楼板布置方式，即5YKB36.9A-2和1YKB36.6A-2。C～D轴间有6个开间内注有“丙”标识，表示它们具有相同的楼板布置方式，即3YKB36.6A-2。 D～E轴间有5个开间内注有“甲 ”
”标识，表示它们具有相同的布置方式，即每间均布5YKB36.9A-2。该楼层有两块现浇楼板，在现浇板范围内画一对角线，注写了现浇板的编号XB-1、XB-2，板配筋另有详图（也可在现浇楼板位置处直接画出配筋图，并进行钢筋标注）。②～③轴与D～E轴间为楼梯间，楼梯间另详。从图中可看到过梁、圈梁的情况，其中过梁用代号GL-1～GL-5表示，圈梁结构由其详图可知。
