第二部分建筑构造认知
模块7房屋构造的基本知识
YCF
01
建筑的构成要素
02
建筑物的分类和等级

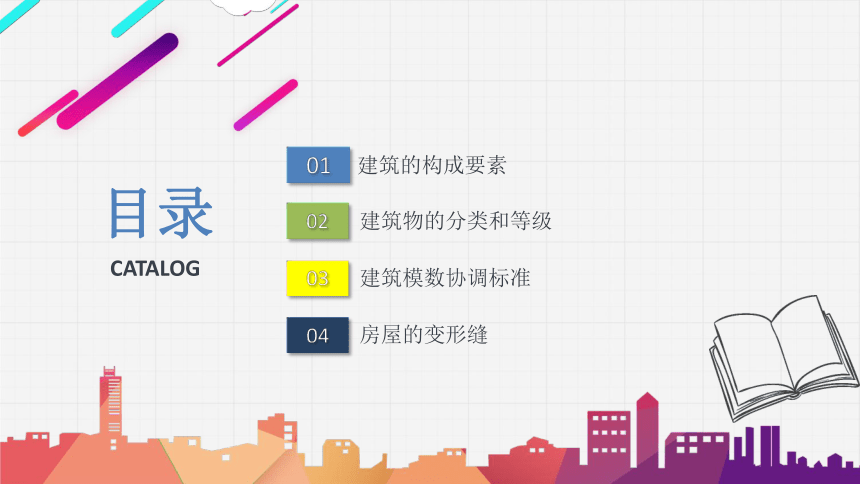

目录
CATALOG
03
建筑模数协调标准
04
房屋的变形缝
03
建筑模数协调标准

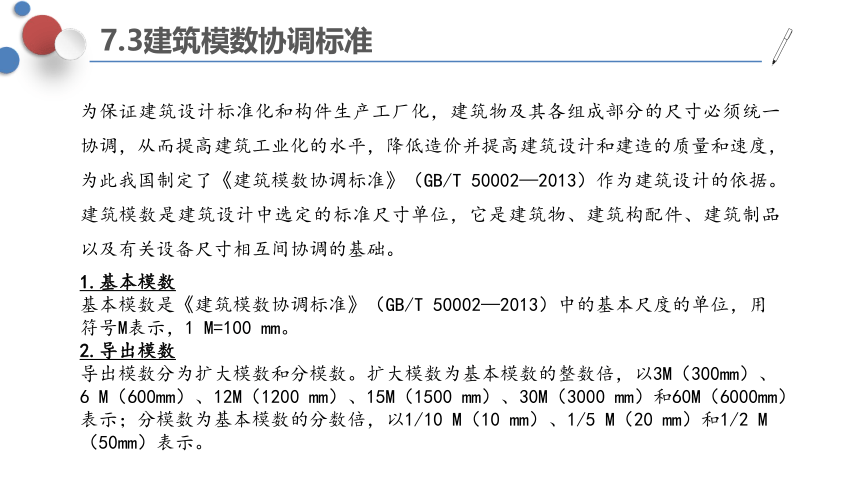

7.3建筑模数协调标准
为保证建筑设计标准化和构件生产工厂化，建筑物及其各组成部分的尺寸必须统一协调，从而提高建筑工业化的水平，降低造价并提高建筑设计和建造的质量和速度，为此我国制定了《建筑模数协调标准》（GB/T 50002—2013）作为建筑设计的依据。建筑模数是建筑设计中选定的标准尺寸单位，它是建筑物、建筑构配件、建筑制品以及有关设备尺寸相互间协调的基础。
1.基本模数
基本模数是《建筑模数协调标准》（GB/T 50002—2013）中的基本尺度的单位，用符号M表示，1 M=100 mm。
2.导出模数
导出模数分为扩大模数和分模数。扩大模数为基本模数的整数倍，以3M（300mm）、6 M（600mm）、12M（1200 mm）、15M（1500 mm）、30M（3000 mm）和60M（6000mm）表示；分模数为基本模数的分数倍，以1/10 M（10 mm）、1/5 M（20 mm）和1/2 M（50mm）表示。

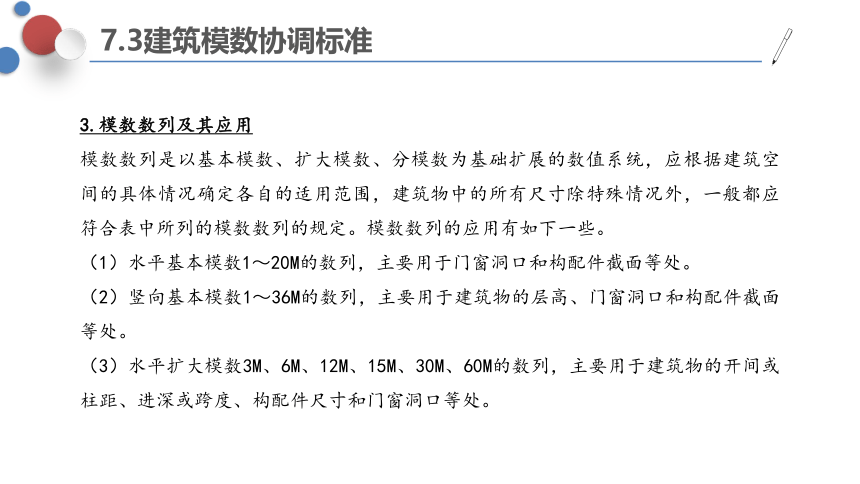

7.3建筑模数协调标准
3.模数数列及其应用
模数数列是以基本模数、扩大模数、分模数为基础扩展的数值系统，应根据建筑空间的具体情况确定各自的适用范围，建筑物中的所有尺寸除特殊情况外，一般都应符合表中所列的模数数列的规定。模数数列的应用有如下一些。
（1）水平基本模数1～20M的数列，主要用于门窗洞口和构配件截面等处。
（2）竖向基本模数1～36M的数列，主要用于建筑物的层高、门窗洞口和构配件截面等处。
（3）水平扩大模数3M、6M、12M、15M、30M、60M的数列，主要用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口等处。

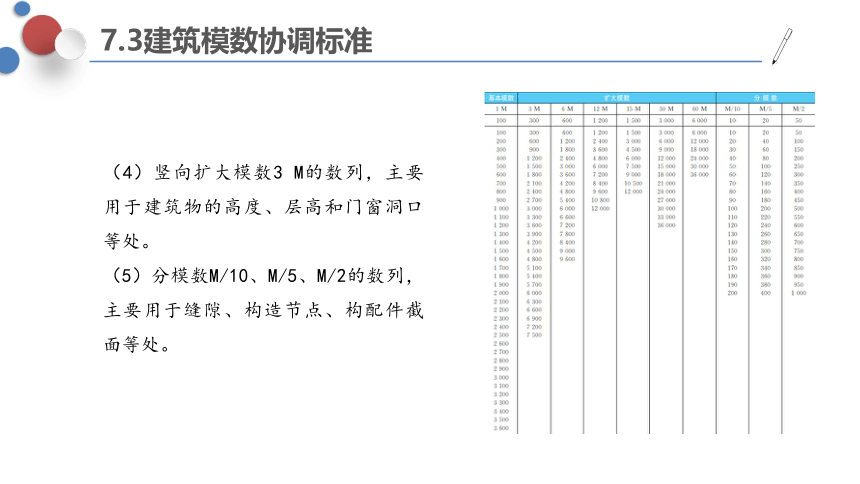

7.3建筑模数协调标准
（4）竖向扩大模数3 M的数列，主要用于建筑物的高度、层高和门窗洞口等处。
（5）分模数M/10、M/5、M/2的数列，主要用于缝隙、构造节点、构配件截面等处。
04
房屋的变形缝
7.4.1变形缝的种类
7.4.2变形缝的设置原则
7.4.3变形缝的宽度尺寸及构造特点
7.4.1变形缝的种类
变形缝分为三种类型：伸缩缝、沉降缝、防震缝。
1.伸缩缝
建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此，通常在建筑物的适当部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分。这种为解决由于建筑物超长而产生的伸缩变形而导致建筑物破坏所设置的变形缝称为伸缩缝。
2.沉降缝
沉降缝是指当同一建筑物高低相差悬殊、上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其他结构部位开裂而设置的建筑构造缝。
3.防震缝
将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调而产生破坏所设置的缝即为防震缝。
7.4.2变形缝的设置原则
1.伸缩缝的设置原则
伸缩缝的位置和间距与建筑物的材料、结构形式、使用情况、施工条件及当地温度变化情况有关。设计时应根据有关规范的规定设置，见表。
注1：层高大于5m的混合结构单层建筑，其伸缩缝间距可按表中数值乘以1.3采用，但当墙体采用硅酸盐砖、硅酸盐砌块和混凝土砌块砌筑时，不得大于75m。
注2：温差较大且变化频繁的地区、严寒地区不采暖的建筑及构筑物墙体的伸缩缝最大间距应按表中数值予以适当减少后来用。
7.4.2变形缝的设置原则
注1：如有充分依据或可靠措施，表中数值可以增减。
注2：当屋面板上部无保温或隔热措施时，对于框架剪力墙结构的伸缩缝间距，可按表中“露天间距”栏的数值选用；对于排架结构的伸缩缝间距，可按适当低于室内栏的数值适当减小。
注3：排架结构的柱顶面（从基础顶面算起）低于8 m时，宜适当减少伸缩缝间距。
注4：外墙装配、内墙现浇的剪力墙结构，其伸缩缝最大间距按现浇式一栏的数值选用。滑模施工的剪力墙结构宜适当减小伸缩缝间距。现浇墙体在施工中应采取措施减少混凝土收缩应力。
7.4.2变形缝的设置原则
2.沉降缝的设置原则
凡符合下列条件之一者应设置沉降缝。
（1）当建筑物建造在不同的地基土壤上时。
（2）当同一建筑物相邻部分高度相差在两层以上或部分高度差超过10 m以上时。
（3）当建筑物部分的基础底部压力值有很大差别时。
（4）原有建筑物和扩展建筑物之间。
（5）当相邻基础的宽度和埋置深度相差悬殊时。
（6）在平面形状较复杂的建筑中，为了避免不均匀沉降，应将建筑物平面划分为几个单元，在几个部分之间设置沉降缝。设沉降缝时，要求从基础到屋顶所有构件均设缝断开，其宽度与地基的性质和建筑物的高度有关，地基越软弱，建筑物的高度越大，沉降缝的宽度也越大。沉降缝可以兼起伸缩缝的作用，伸缩缝却不可以代替沉降缝。
7.4.2变形缝的设置原则
3.防震缝的设置原则
地震波由震源向四周扩散，引起环状波动，使建筑物产生上下、左右、前后多方向的震动，但对建筑物防震来说，一般只考虑水平方向地震波的影响。
在地震区建造房屋，应力求体形简单，质量、刚度对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面和立面上的突然变化。在地震设防烈度为7～9度的地区，当建筑物体形复杂或各部分的结构刚度、高度、质量相差较大时，应在变形敏感部位设缝，将建筑物划分为若干个体形规整、结构单一的单元，防止在地震波的作用下互相挤压、拉伸、造成变形和破坏。
7.4.2变形缝的设置原则
当设计烈度为8度和9度时，有下列情况之一者应设置防震缝。
（1）房屋立面高差在6 m以上。
（2）房屋有错层，且楼板高差较大。
（3）房屋各部分结构刚度、质量截然不同。
设置防震缝时基础一般可不断开，但在平面复杂的建筑中，当建筑各相连部分的刚度差别很大时，也需要将基础分开。在地震设防区，建筑物的伸缩缝和沉降缝应按防震缝的要求来处理。
有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。
7.4.2变形缝的设置原则
当设计烈度为8度和9度时，有下列情况之一者应设置防震缝。
（1）房屋立面高差在6 m以上。
（2）房屋有错层，且楼板高差较大。
（3）房屋各部分结构刚度、质量截然不同。
设置防震缝时基础一般可不断开，但在平面复杂的建筑中，当建筑各相连部分的刚度差别很大时，也需要将基础分开。在地震设防区，建筑物的伸缩缝和沉降缝应按防震缝的要求来处理。
有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。
1.伸缩缝
伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础因为埋在土中，受温度变化影响较小，所以不需断开。伸缩缝的宽度一般为20～30 mm。
2.沉降缝
由于沉降缝的设置目的是为了解决不均匀沉降变形的问题，因此应从基础开始断开。沉降缝的宽度按表选取。
7.4.3变形缝的宽度尺寸及构造特点
3.防震缝
防震缝的宽度与抗震设防烈度有关。
（1）建筑物高度不超过15 m时，缝宽为70 mm。
（2）当建筑物高度超过15 m时，缝宽尺寸见表。
7.4.3变形缝的宽度尺寸及构造特点
思考与练习
1.建筑的构成要素有哪些？各构成要素之间有哪些关系？
2.建筑物的分类方法有几种？如何划分？
3.建筑物按耐火等级分几级，是根据什么确定的？什么叫燃烧性能和耐火极限？
4.什么是建筑模数？分哪几种？各有什么用途？
5.变形缝包括哪几种？各自的宽度和设置要求是什么？
一、思考题
二、分析题
1.读素材中的建筑设计说明，试分析其房屋类型、建筑工程等级、耐火等级、抗震设防烈度等，分析它们的依据是什么？
2.观察身边的建筑物，如教学楼、实训楼、学生公寓、教工宿舍等，说明其各部分的构造组成与作用及变形缝的设置情况。
