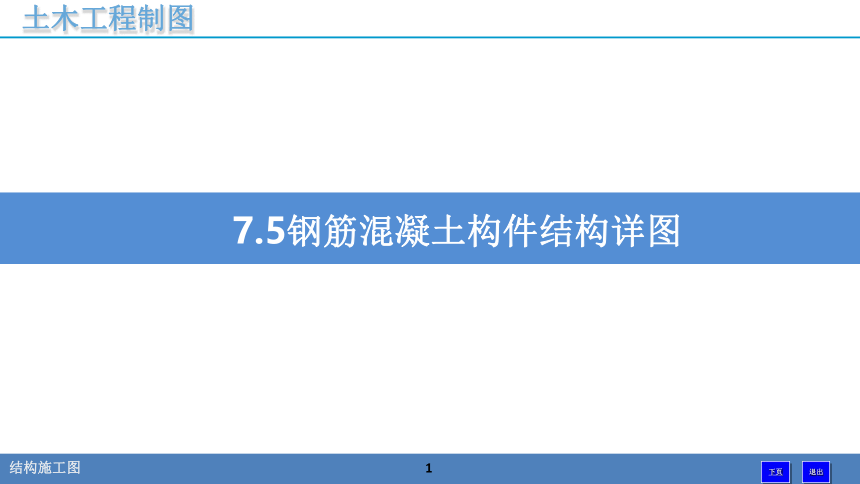

7.5钢筋混凝土构件结构详图
土木工程制图

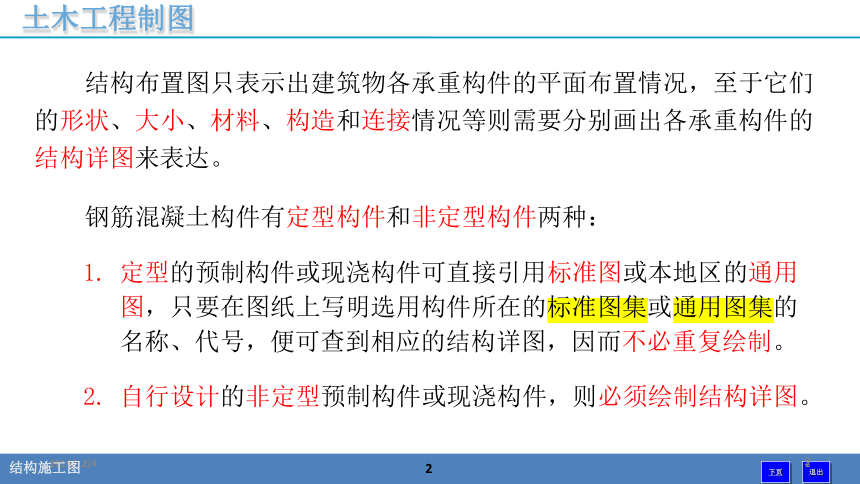

结构布置图只表示出建筑物各承重构件的平面布置情况，至于它们 的形状、大小、材料、构造和连接情况等则需要分别画出各承重构件的 结构详图来表达。
钢筋混凝土构件有定型构件和非定型构件两种：
定型的预制构件或现浇构件可直接引用标准图或本地区的通用 图，只要在图纸上写明选用构件所在的标准图集或通用图集的 名称、代号，便可查到相应的结构详图，因而不必重复绘制。
自行设计的非定型预制构件或现浇构件，则必须绘制结构详图。
2019/12/4 2
2
退出
结构施工图
2
下页
土木工程制图

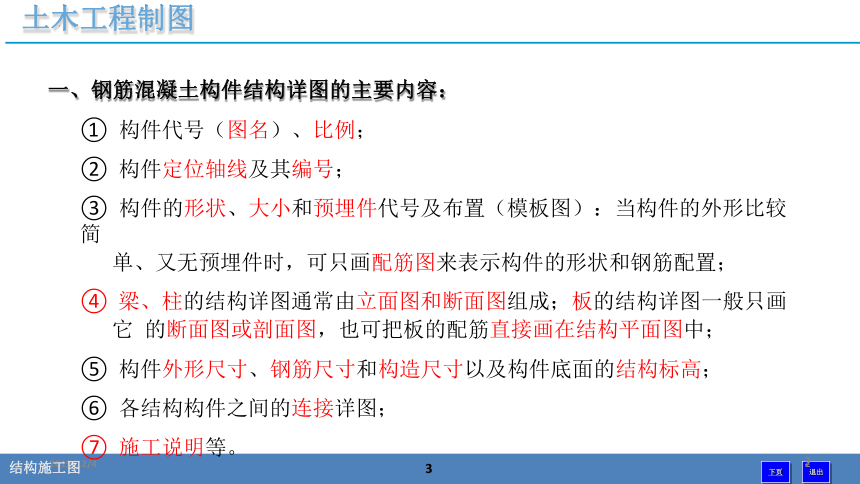

一、钢筋混凝土构件结构详图的主要内容：
① 构件代号（图名）、比例；
② 构件定位轴线及其编号；
③ 构件的形状、大小和预埋件代号及布置（模板图）：当构件的外形比较简
单、又无预埋件时，可只画配筋图来表示构件的形状和钢筋配置；
④ 梁、柱的结构详图通常由立面图和断面图组成；板的结构详图一般只画它 的断面图或剖面图，也可把板的配筋直接画在结构平面图中；
⑤ 构件外形尺寸、钢筋尺寸和构造尺寸以及构件底面的结构标高；
⑥ 各结构构件之间的连接详图；
⑦ 施工说明等。
2019/12/4 2
2
退出
结构施工图
3
下页
土木工程制图
二、钢筋混凝土构件结构详图：

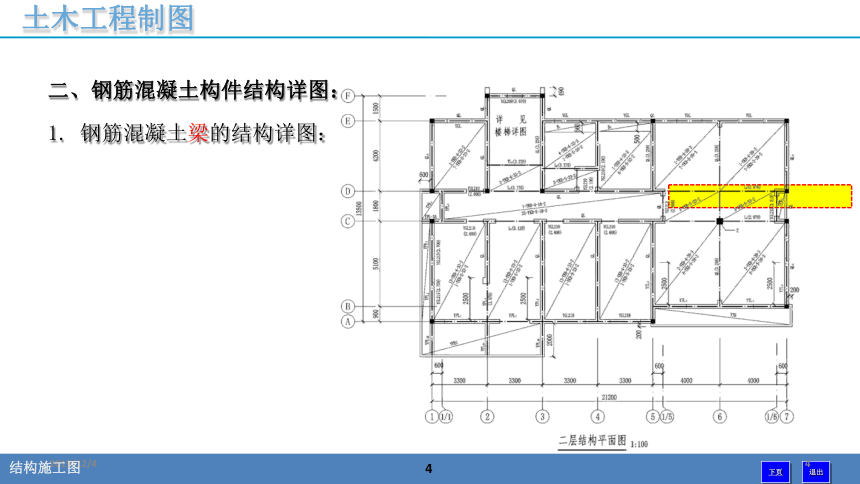

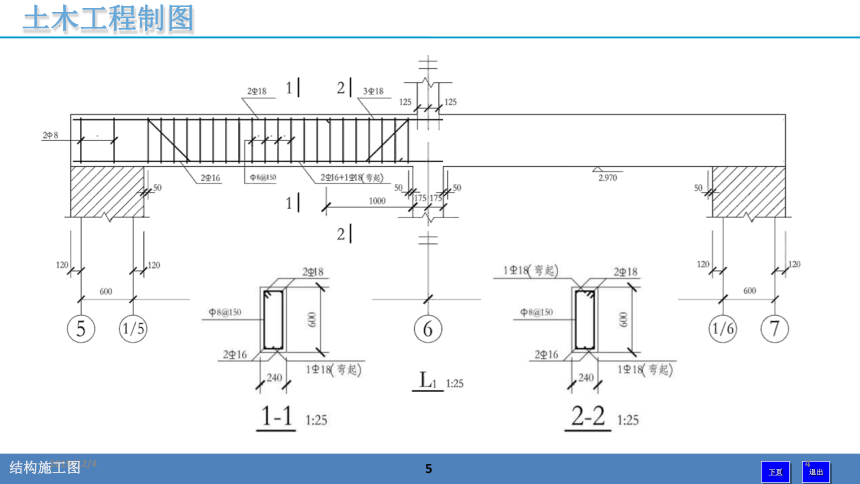

1. 钢筋混凝土梁的结构详图：
2019/12/4 4
结构施工图
4
下页
退出
土木工程制图
2019/12/4 4
结构施工图
5
下页
退出
土木工程制图
6
二、钢筋混凝土构件结构详图：
1. 钢筋混凝土梁的结构详图：

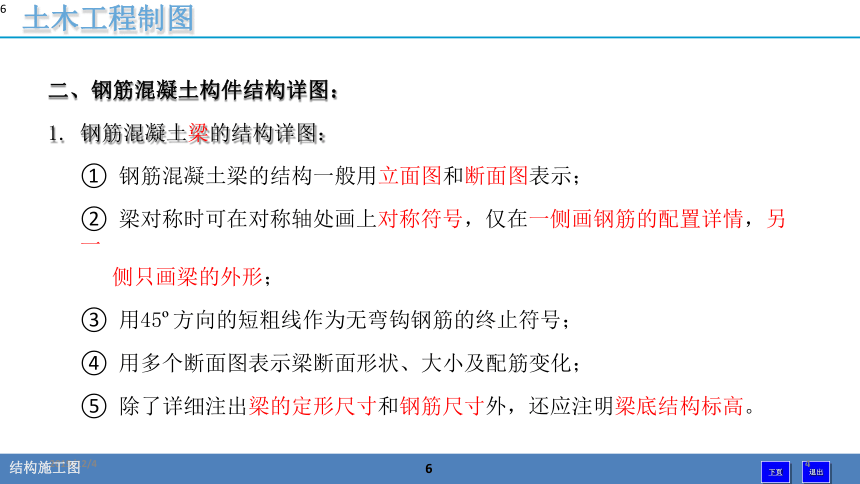

① 钢筋混凝土梁的结构一般用立面图和断面图表示；
② 梁对称时可在对称轴处画上对称符号，仅在一侧画钢筋的配置详情，另一
侧只画梁的外形；
③ 用45 方向的短粗线作为无弯钩钢筋的终止符号；
④ 用多个断面图表示梁断面形状、大小及配筋变化；
⑤ 除了详细注出梁的定形尺寸和钢筋尺寸外，还应注明梁底结构标高。
2019/12/4 4
结构施工图
6
下页
退出
2019/12/4 7
土木工程制图
下页
7
结构施工图
7
退出
二、钢筋混凝土构件结构详图：

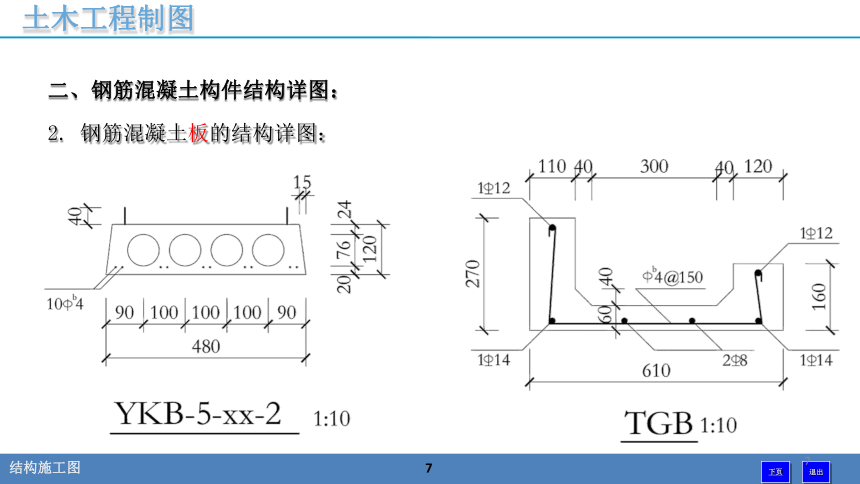

2. 钢筋混凝土板的结构详图：
2019/12/4 8
土木工程制图
退出
下页
8
结构施工图
二、钢筋混凝土构件结构详图：
2. 钢筋混凝土板的结构详图：
2019/12/4 9
土木工程制图
下页
9
结构施工图
9
退出
2019/12/4 10
土木工程制图
退出
下页
10
结构施工图
1
0
二、钢筋混凝土构件结构详图：
2. 钢筋混凝土板的结构详图：
① 定型构件不必绘制结构详图；非定型预制构件和现浇构件需绘制结构详图， 可用横断面图表达；
② 除了配筋比较复杂外，一般可不另画钢筋图；
③ 用45 方向的短粗线作为无弯钩钢筋的终止符号；
④ 除了详细注出板的外形尺寸和钢筋尺寸外，还应注明板底结构标高；
⑤ 当结构平面图采用较大比例时，可把现浇板的配筋直接画在平面图上，从
而可省略结构详图。
土木工程制图
二、钢筋混凝土构件结构详图：
3. 钢筋混凝土柱的结构详图：
2019/12/4 11
11
退出
结构施工图
11
下页
土木工程制图
2019/12/4 11
11
退出
结构施工图
12
下页
土木工程制图
2019/12/4 11
11
退出
结构施工图
13
下页
土木工程制图
2019/12/4 11
11
退出
结构施工图
14
下页
土木工程制图
1
5
二、钢筋混凝土构件结构详图：
3. 钢筋混凝土柱的结构详图：
① 钢筋混凝土柱的结构一般用立面图和断面图表示；
② 用45 方向的短粗线作为无弯钩钢筋的终止符号；
③ 用多个断面图表示柱断面形状、大小及配筋变化；
④ 剖切符号按从下到上、从左至右依次标注；
⑤ 除了详细注出柱的形状尺寸和钢筋尺寸外，还应注明梁底结构标高。
2019/12/4 15
结构施工图
15
下页
退出
土木工程制图
1
6
二、钢筋混凝土构件结构详图：
4. 构造柱与墙体/圈梁的连接详图：
① 设置钢筋混凝土构造柱是提高房屋整体延性和砌体抗剪强度、使之增强抗 震能力的一项重要措施；
② 构造柱与基础、墙体、圈梁必须可靠连接；
③ 构造柱与墙体连接处的墙体宜砌成马牙槎，先砌墙后浇构造柱，砌墙时应
先退后进以确保柱脚为大截面。
2019/12/4 15
结构施工图
16
下页
退出
2019/12/4 17
土木工程制图
下页
17
结构施工图
17
退出
土木工程制图
1
8
小结：
① 结构详图表达了建筑物各承重构件的形状、大小、构造和连接 情况；
② 梁、柱的结构详图通常由立面图和断面图组成，板的结构详图 一般只画断面图或剖面图，也可把板的配筋直接画在结构平面 图中；
③ 结构详图中要标注构件外形尺寸、钢筋尺寸和构造尺寸以及构 件底面的结构标高。
2019/12/4 18
结构施工图
18
下页
退出
土木工程制图
本节完
2019/12/4 18
