土木工程制图

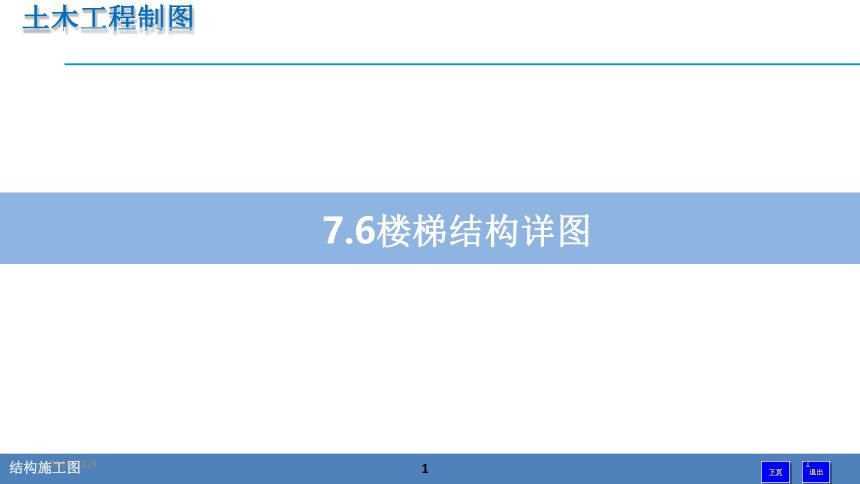

7.6楼梯结构详图
2019/12/4 1
结构施工图
1
下页
退出
土木工程制图
2
2019/12/4 1
结构施工图
2
下页
退出

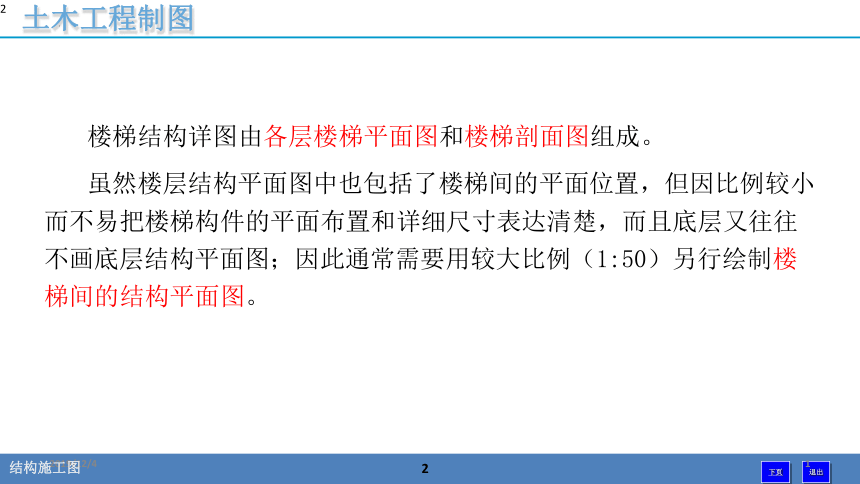

楼梯结构详图由各层楼梯平面图和楼梯剖面图组成。
虽然楼层结构平面图中也包括了楼梯间的平面位置，但因比例较小 而不易把楼梯构件的平面布置和详细尺寸表达清楚，而且底层又往往 不画底层结构平面图；因此通常需要用较大比例（1:50）另行绘制楼 梯间的结构平面图。
土木工程制图
2
2019/12/4 1
结构施工图
3
下页
退出

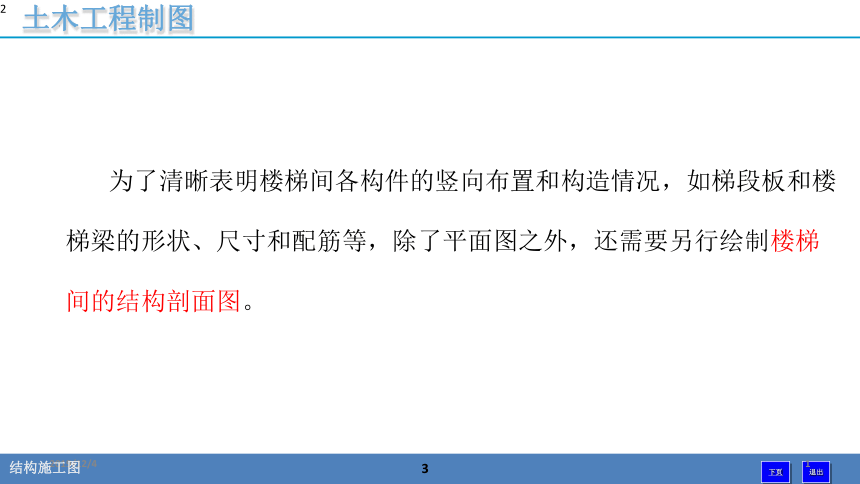

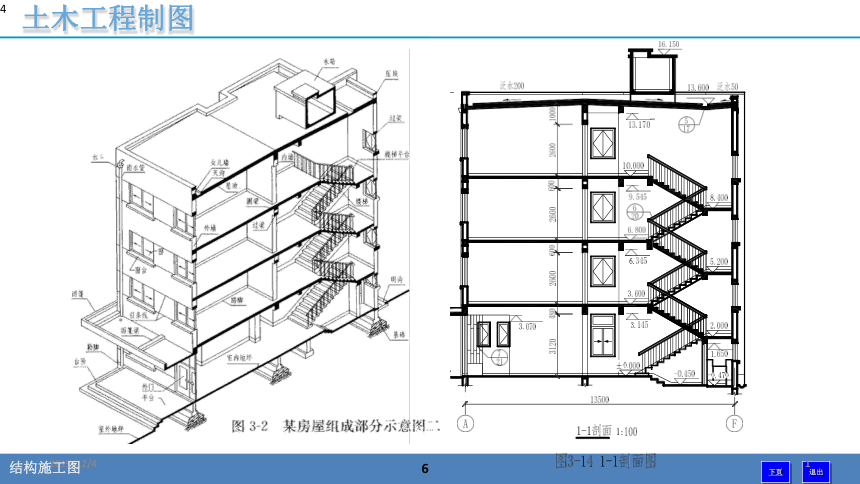

为了清晰表明楼梯间各构件的竖向布置和构造情况，如梯段板和楼 梯梁的形状、尺寸和配筋等，除了平面图之外，还需要另行绘制楼梯 间的结构剖面图。
土木工程制图
3

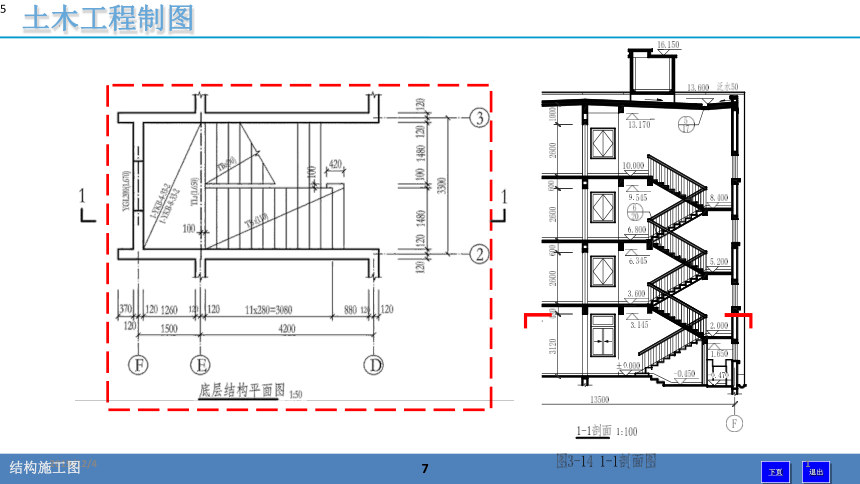

一、楼梯结构平面图：
① 用来表明楼梯间各构件（如楼梯梁、梯段板、平台板、楼梯间门窗过梁等）
的平面布置、代号、大小、定位尺寸、结构标高；
② 图示要求与楼层结构平面图基本相同，但水平剖切面位置有所不同：通常
放在层间楼梯平台上方，顶层楼面以上无楼梯时可按楼层结构平面图放置；
2019/12/4 1
结构施工图
4
下页
退出
土木工程制图
3
一、楼梯结构平面图：
③ 应分层画出，当中间几层的结构布置和构件类型完全相同时，则只需要画 一个标准层楼梯平面图；
④ 各承重构件的表达方式和尺寸标注同楼层结构平面图；
⑤ 为避免混淆，梯段板的折断线画成倾斜方向；
⑥ 除了要注出平面尺寸外，通常还需注出各种梁底的结构标高。
2019/12/4 1
结构施工图
5
下页
退出
土木工程制图
4
2019/12/4 1
结构施工图
6
下页
退出
土木工程制图
5
2019/12/4 1
结构施工图
7
下页
退出
土木工程制图
6
2019/12/4 1
结构施工图
8
下页
退出
土木工程制图
7
2019/12/4 1
结构施工图
9
下页
退出
土木工程制图
8
二、楼梯结构剖面图：
① 楼梯的结构剖面图是表示楼梯间各种构件的竖向布置和构造情况的图样；
② 应表明剖切到的梯段的配筋、楼梯基础墙、楼梯梁、平台板、部分楼板、 室内外地面和踏步、外墙中窗过梁和圈梁等的布置（当平台板和楼板为现 浇板时要画配筋）；
③ 还需表示出未剖切到的梯段的外形和布置；
④ 标准层可采用折断线断开，并采用标注不同标高的形式来简化；
⑤ 应标注出轴线尺寸、梯段的外形尺寸和配筋、层高尺寸，以及室内外地面 和各种梁、板底面的结构标高等；
⑥ 还需画出楼梯梁的断面形状、尺寸和配筋。
2019/12/4 1
结构施工图
10
下页
退出
土木工程制图
9
2019/12/4 1
结构施工图
11
下页
退出
土木工程制图
1
0
2019/12/4 1
结构施工图
12
下页
退出
土木工程制图
1
1
2019/12/4 1
结构施工图
13
下页
退出
土木工程制图
1
2
2019/12/4 1
结构施工图
14
下页
退出
土木工程制图
1
3
2019/12/4 1
结构施工图
15
下页
退出
土木工程制图
1
4
小结：
① 楼梯结构详图由各层楼梯平面图和楼梯剖面图组成；
2019/12/4 1
结构施工图
16
下页
退出
土木工程制图
1
4
小结：
② 楼梯结构平面图表明了楼梯间各构件（如楼梯梁、梯段板、平 台板、楼梯间门窗过梁等）的平面布置、代号、大小、定位尺 寸、结构标高；
2019/12/4 1
结构施工图
17
下页
退出
土木工程制图
1
4
小结：
③ 楼梯结构剖面图表明了各构件的竖向布置和构造、梯段板和楼 梯梁的形状和配筋（当平台板和楼板为现浇板时的配筋）、断 面尺寸、定位尺寸、钢筋尺寸，以及各构件底面的结构标高等。
2019/12/4 1
结构施工图
18
下页
退出
土木工程制图
本节完
