土木工程制图

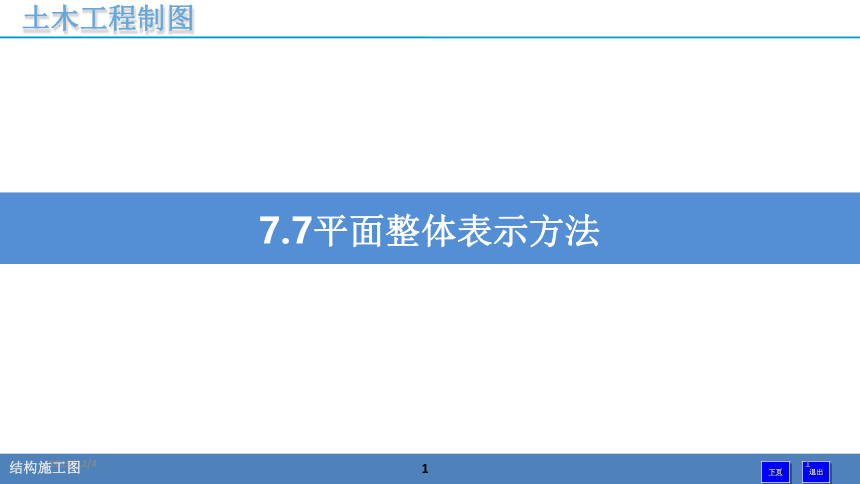

7.7平面整体表示方法
2019/12/4 1
结构施工图
1
下页
退出
土木工程制图
2
2019/12/4 1
结构施工图
2
下页
退出

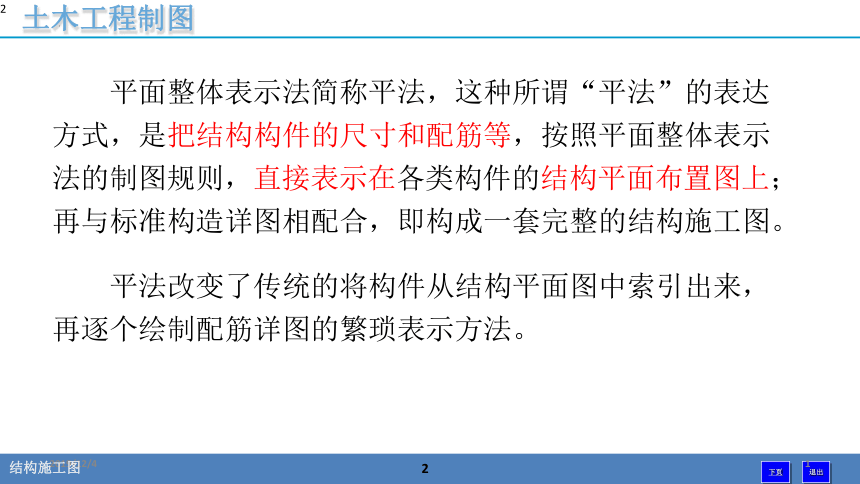

平面整体表示法简称平法，这种所谓“平法”的表达 方式，是把结构构件的尺寸和配筋等，按照平面整体表示 法的制图规则，直接表示在各类构件的结构平面布置图上； 再与标准构造详图相配合，即构成一套完整的结构施工图。
平法改变了传统的将构件从结构平面图中索引出来， 再逐个绘制配筋详图的繁琐表示方法。
土木工程制图
3

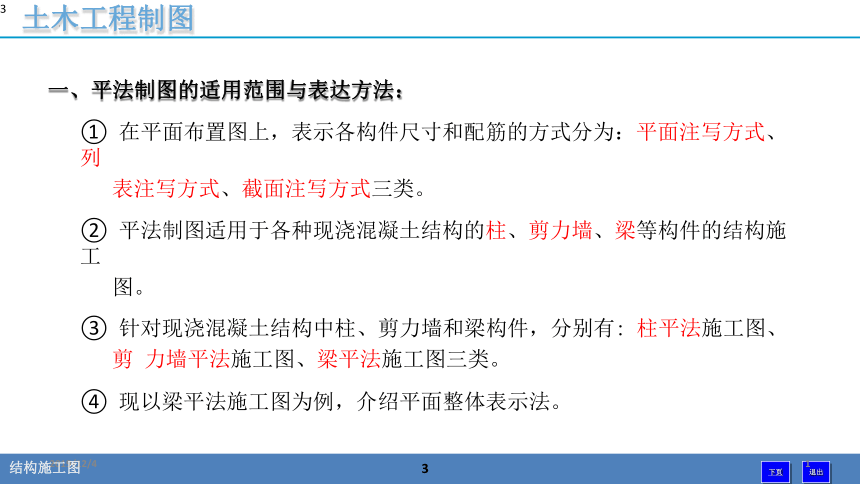

一、平法制图的适用范围与表达方法：
① 在平面布置图上，表示各构件尺寸和配筋的方式分为：平面注写方式、列
表注写方式、截面注写方式三类。
② 平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工
图。
③ 针对现浇混凝土结构中柱、剪力墙和梁构件，分别有: 柱平法施工图、剪 力墙平法施工图、梁平法施工图三类。
④ 现以梁平法施工图为例，介绍平面整体表示法。
2019/12/4 1
结构施工图
3
下页
退出
土木工程制图
4

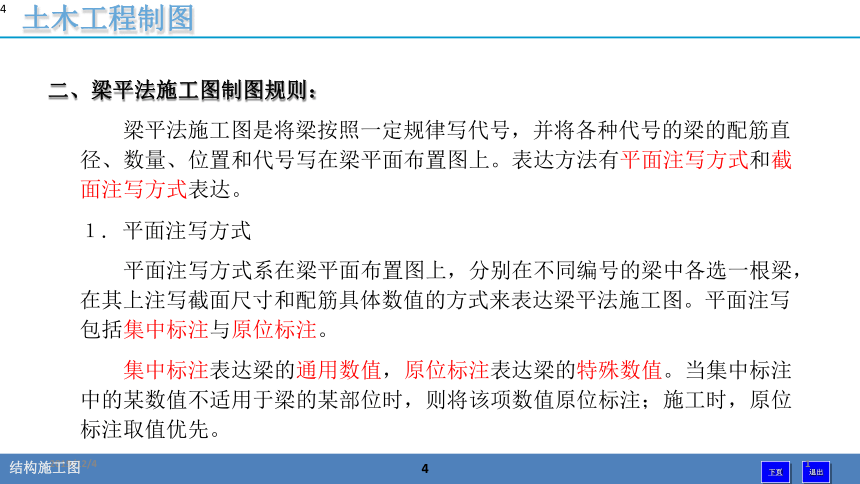

二、梁平法施工图制图规则：
梁平法施工图是将梁按照一定规律写代号，并将各种代号的梁的配筋直 径、数量、位置和代号写在梁平面布置图上。表达方法有平面注写方式和截 面注写方式表达。
１. 平面注写方式
平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。平面注写 包括集中标注与原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注 中的某数值不适用于梁的某部位时，则将该项数值原位标注；施工时，原位 标注取值优先。
2019/12/4 1
结构施工图
4
下页
退出
土木工程制图
5

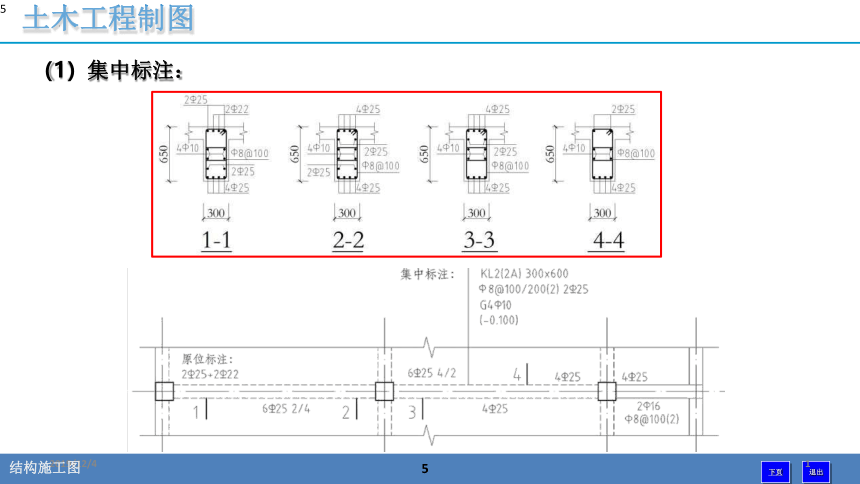

(1) 集中标注：
2019/12/4 1
结构施工图
5
下页
退出
土木工程制图
6

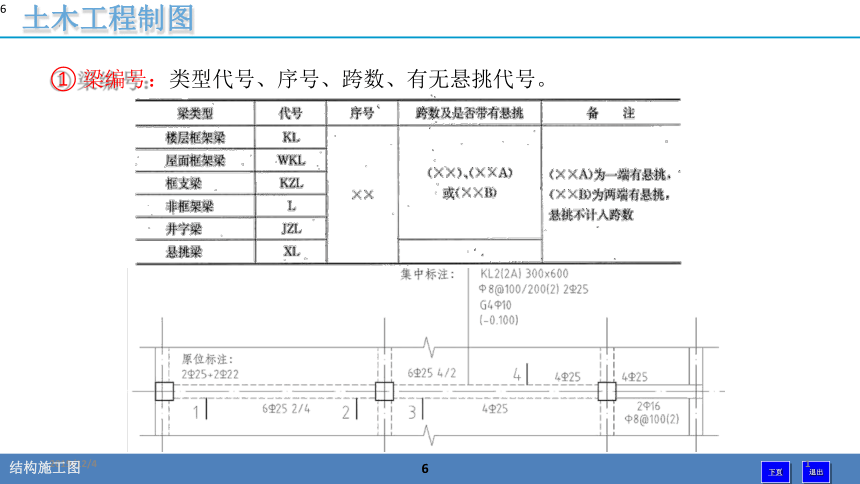

① 梁编号：类型代号、序号、跨数、有无悬挑代号。
2019/12/4 1
结构施工图
6
下页
退出
土木工程制图
7

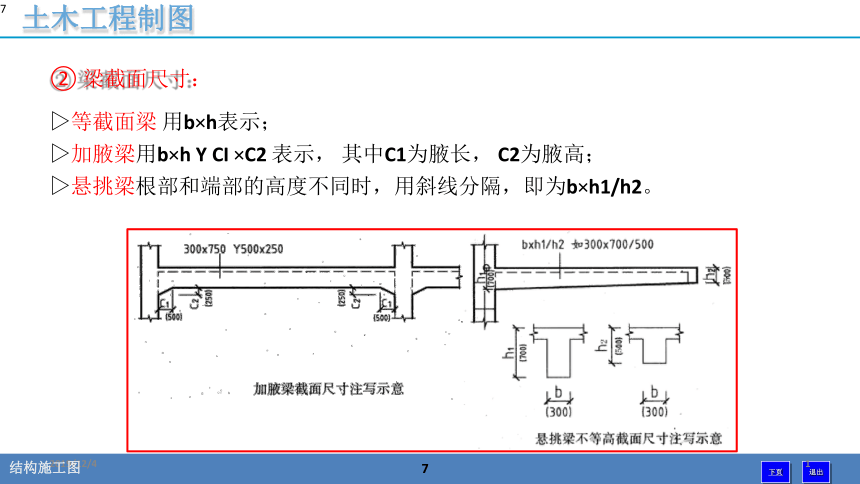

② 梁截面尺寸：
等截面梁用b×h表示；
加腋梁用b×h Y CI ×C2 表示， 其中C1为腋长， C2为腋高；
悬挑梁根部和端部的高度不同时，用斜线分隔，即为b×h1/h2。
2019/12/4 1
结构施工图
7
下页
退出
土木工程制图
8

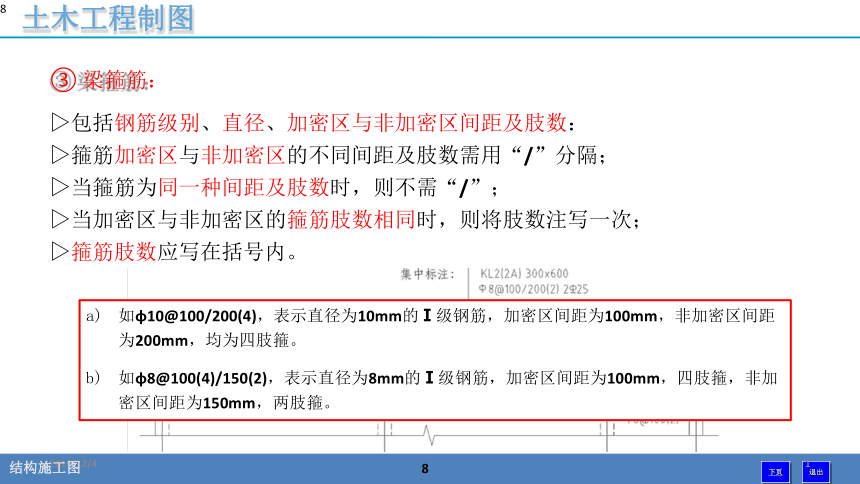

③ 梁箍筋：
包括钢筋级别、直径、加密区与非加密区间距及肢数：
箍筋加密区与非加密区的不同间距及肢数需用“/”分隔；
当箍筋为同一种间距及肢数时，则不需“/”；
当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；
箍筋肢数应写在括号内。
如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距 为200mm，均为四肢箍。
如φ8@100(4)/150(2)，表示直径为8mm的Ⅰ级钢筋，加密区间距为100mm，四肢箍，非加
密区间距为150mm，两肢箍。
2019/12/4 1
结构施工图
8
下页
退出
土木工程制图
9

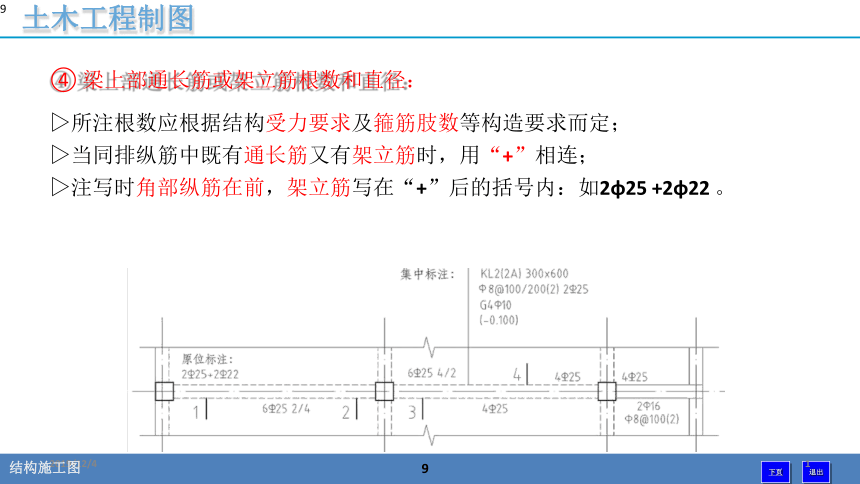

④ 梁上部通长筋或架立筋根数和直径：
所注根数应根据结构受力要求及箍筋肢数等构造要求而定；
当同排纵筋中既有通长筋又有架立筋时，用“+”相连；
注写时角部纵筋在前，架立筋写在“+”后的括号内：如2φ25 +2φ22 。
2019/12/4 1
结构施工图
9
下页
退出
土木工程制图
1
0
⑤ 下部通长纵筋的配筋值：
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注 下部通长纵筋的配筋值，用“;”将上部与下部纵筋的配筋值分隔开来；
“;”前表示梁上部通长筋，“;”后表示梁下部通长筋；
少数跨不同者，按00G101图集第4.2.1条的规定处理。
2019/12/4 1
结构施工图
10
下页
退出
土木工程制图
1
1
⑥ 梁侧面纵向构造钢筋或受扭钢筋：
纵向构造钢筋以Ｇ打头，纵向受扭钢筋以Ｎ打头；
如G4φ10表示梁的两个侧面共配置4φ10的纵向构造筋，每侧个配置2φ10。
2019/12/4 1
结构施工图
11
下页
退出
土木工程制图
1
2
⑦ 梁顶面标高高差：
梁顶面标高高差，系指相对于结构层楼面标高的高差值；
对于夹层梁，则指相对于结构夹层楼面标高的高差；
有高差时，须将其写入括号内，无高差时不注；
当梁顶面高于所在结构楼面标高时，其标高高差为正值，反之为负值；
该项为选注值。
2019/12/4 1
结构施工图
12
下页
退出
土木工程制图
1
3
(2) 原位标注：
① 梁支座上部纵筋数量、等级和规格：（写在梁上方，且靠近支座）
多于一排时，用“/”自上而下分开；
同排纵筋有两种直径时，用“+”相连，角部纵筋在前；
中间支座两边的上部纵筋不同时，须在两边分别标注； 相同时，可仅标注一边。
2019/12/4 1
结构施工图
13
下页
退出
土木工程制图
1
4
② 梁下部纵筋数量、等级和规格：（写在梁下方，且靠近跨中）
集中标注注写了梁上下部的贯通纵筋值时，则无需重复原位标注；
多于一排时，用“/”自上而下分开；
同排纵筋有两种直径时，用“+”相连，角部纵筋在前；
当梁下部纵筋不全部伸入支座时，将减少的数量写在括号内。
2019/12/4 1
结构施工图
14
下页
退出
土木工程制图
1
5
③ 附加箍筋或吊筋：
直接画在平面图中的主梁上，用线引注总配筋值（肢数注在括号内）；
当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明； 少数与统一注明值不同时再原位引注。
2019/12/4 1
结构施工图
15
下页
退出
土木工程制图
1
6
④ 若集中标注的内容在原位标注中出现，且内容不同时，以原位标注为准。
2019/12/4 1
结构施工图
16
下页
退出
土木工程制图
1
7
二、梁平法施工图制图规则：
２. 截面注写方式
截面注写方式，系在分标准层绘制的梁平面布置图上，分别在不同编号 的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具 体数值的方式来表达梁平法施工图。
① 平面图中：对所有梁编号，从相同编号的梁中选择一根，将单边截面号画 在该梁上；当梁顶标高与结构楼面标高不同时，应在梁编号后注写高差；
② 配筋详图中：注写截面尺寸b×h、上部筋、下部筋、侧面筋和箍筋的具体 数值时，其表达形式与平面注写方式相同。
③ 既可单独使用，也可与平面注写方方式结合使用；当表达异型截面梁的尺 寸与配筋时，用截面注写方式较方便。
2019/12/4 1
结构施工图
17
下页
退出
土木工程制图
1
8
2019/12/4 1
结构施工图
18
下页
退出
土木工程制图
1
9
小结：
① “平法”就是把结构构件的尺寸和配筋等，按照平面整体表示 法的制图规则，直接表示在各类构件的结构平面布置图上；再 与标准构造详图相配合，即构成一套完整的结构施工图。
② 表达方法主要有平面注写方式和截面注写方式。
③ 一般情况下，采用平面注写方式；截面注写既可单独使用，也 可与平面注写方方式结合使用；当表达异型截面梁的尺寸与配 筋时，用截面注写方式较方便。
④ 若集中标注与原位标注内容不同时，以原位标注为准。
2019/12/4 1
结构施工图
19
下页
退出
