(共18张PPT)
2019/11/26 1
土木工程制图
退出
下页
1
结构施工图

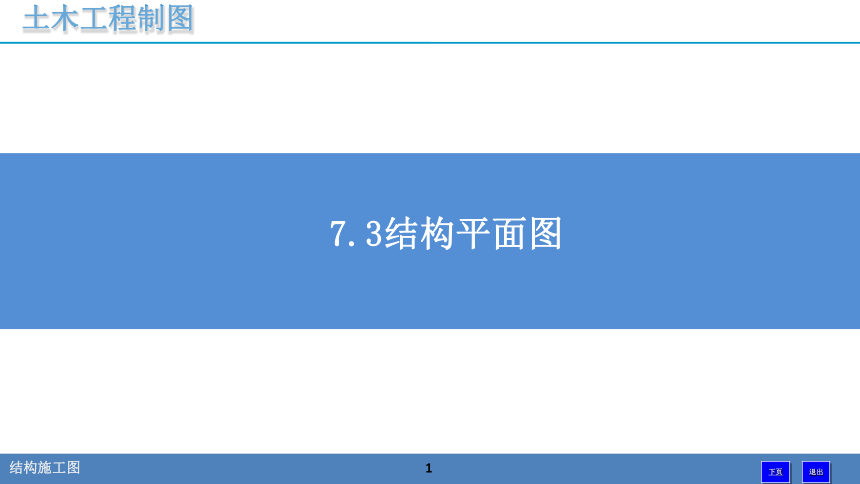

7.3结构平面图
2019/11/26 2
土木工程制图
退出
下页
2
结构施工图
概述
基础图
结构平面图
钢筋混凝土构件结构详图
楼梯结构详图
平面整体表示方法
2

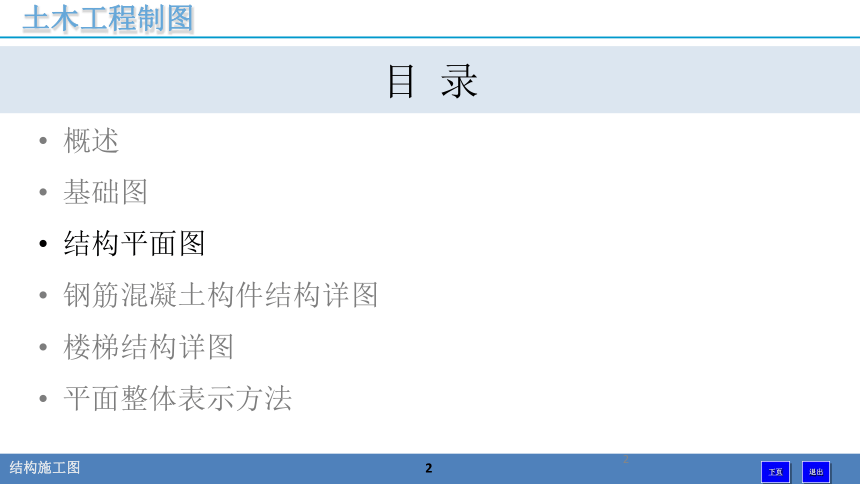

目 录
2019/11/26 3
土木工程制图
退出
下页
3
结构施工图

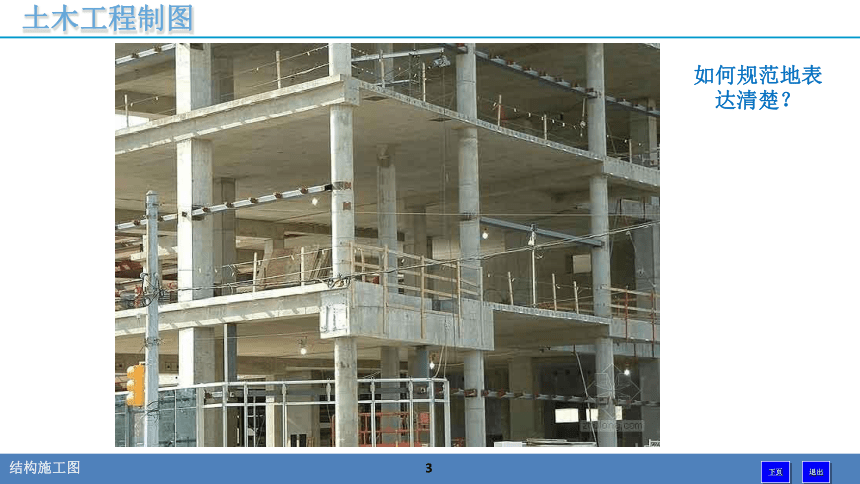

如何规范地表 达清楚？
2019/11/26 4
土木工程制图
退出
下页
4
结构施工图

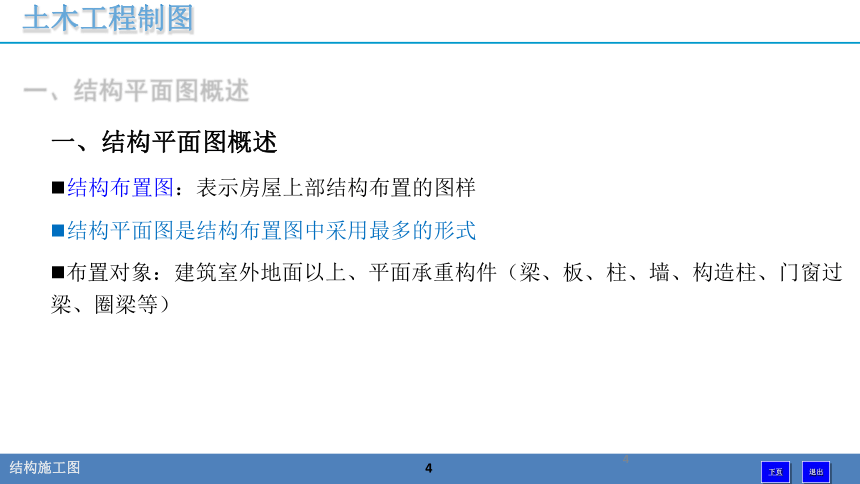

一、结构平面图概述
结构布置图：表示房屋上部结构布置的图样
结构平面图是结构布置图中采用最多的形式
布置对象：建筑室外地面以上、平面承重构件（梁、板、柱、墙、构造柱、门窗过 梁、圈梁等）
4
2019/11/26 4
土木工程制图
退出
下页
4
结构施工图

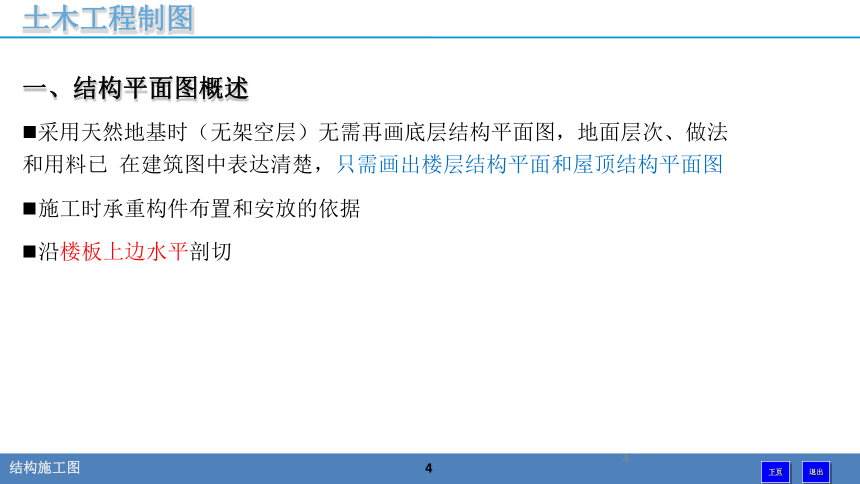

一、结构平面图概述
采用天然地基时（无架空层）无需再画底层结构平面图，地面层次、做法和用料已 在建筑图中表达清楚，只需画出楼层结构平面和屋顶结构平面图
施工时承重构件布置和安放的依据
沿楼板上边水平剖切
4
土木工程制图

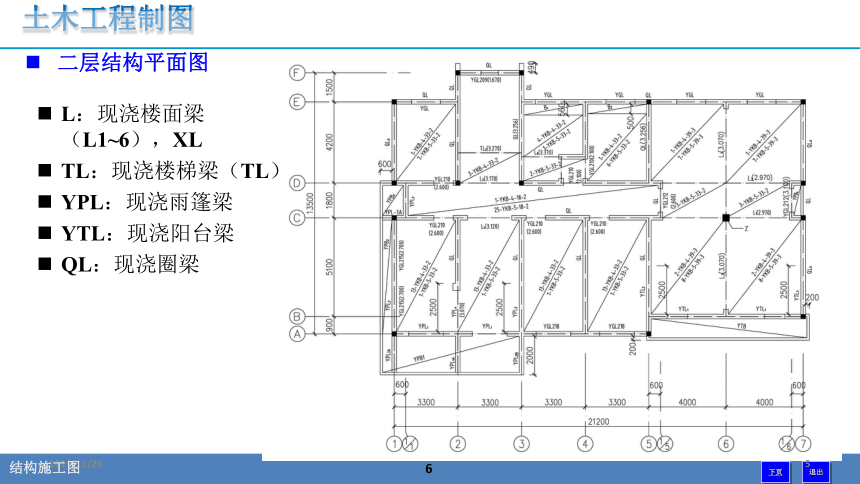

二层结构平面图
L：现浇楼面梁
（L1~6），XL
TL：现浇楼梯梁（TL）
YPL：现浇雨篷梁
YTL：现浇阳台梁
QL：现浇圈梁
2019/11/26 5
结构施工图
6
下页
退出
土木工程制图

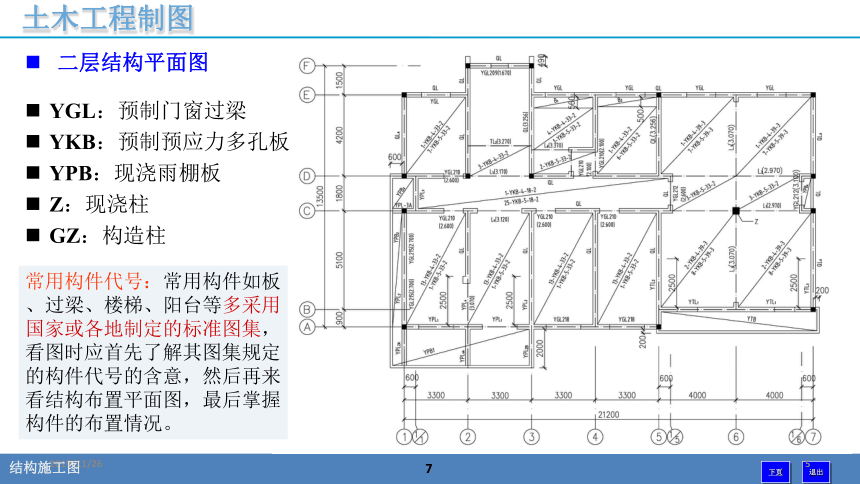

二层结构平面图
YGL：预制门窗过梁
YKB：预制预应力多孔板
YPB：现浇雨棚板
Z：现浇柱
GZ：构造柱
2019/11/26 5
结构施工图
7
下页
退出
常用构件代号：常用构件如板
、过梁、楼梯、阳台等多采用 国家或各地制定的标准图集， 看图时应首先了解其图集规定 的构件代号的含意，然后再来 看结构布置平面图，最后掌握 构件的布置情况。
土木工程制图
钢筋混凝土现浇楼面、梁、板
2019/11/26 5
结构施工图
8
下页
退出
土木工程制图
净空尺寸
预制板两短边端进墙，长边端不进墙
2019/11/26 5
结构施工图
9
下页
退出
土木工程制图
砌体结构中的构造柱
2019/11/26 5
结构施工图
10
下页
退出
土木工程制图
砌体结构中的构造柱
2019/11/26 5
结构施工图
11
下页
退出
土木工程制图
一、结构平面图概述
主要内容
图名、比例
纵横向定位轴线及编号
下层承重墙和门窗洞的布置，本层柱子的位置
2019/11/26 10
10
结构施工图
12
下页
退出
土木工程制图
一、结构平面图概述
主要内容
楼层或屋顶结构构件（梁、楼板、屋面板）的平面布置
单层厂房有柱、吊车梁、连系梁（墙梁）、柱间支撑结构布置图和屋架及支撑布置图
轴线尺寸、构件定位尺寸
附加构造图
施工说明等
2019/11/26 10
10
结构施工图
13
下页
退出
土木工程制图
一、结构平面图
图示内容和要求
走廊板：轴线C、D的纵墙和纵梁L4、 L5
轴线（1）~（5）间部分房间的楼板
搁置在相邻的横墙上
轴线（5）~（7）间底层平面设一钢 筋混凝土承重柱，纵、横方向布置楼面 梁L1和L3，楼板搁置在横墙和横梁L3
轴线（5）~（7）间的二层平面的房
间分割，砖墙砌筑在梁的顶面上
2019/11/26 10
10
结构施工图
14
下页
退出
土木工程制图
一、结构平面图
图示内容和要求
为承受半砖隔墙的重量，在轴线D上再加
设纵梁L2
出入口雨蓬由外挑雨蓬梁YPL和雨棚板
YPB组成
阳台由阳台梁YTL和外挑阳台板YTB组成
钢筋混凝土圈梁QL，设置在各层楼板和 屋面板下的砖墙
门窗洞上过梁YGL
预制楼板YKB采用定型的预应力多孔板
靠近轴线E处有现浇板B
2019/11/26 10
10
结构施工图
15
下页
退出
土木工程制图
一、结构平面图
图示内容和要求
详见楼梯详图： 楼梯 间的结构布置在楼层结 构平面图中不予表示， 用较大比例（ 1:50 ） 单 独画出楼体结构平面图
详见楼 梯详图
2019/11/26 10
10
结构施工图
16
下页
退出
土木工程制图
一、结构平面图
线型线宽
楼板下不可见墙身线和门窗洞 位置线（应画虚线）画成细实线
各种梁（楼面梁、雨篷梁、阳 台梁、圈梁和门窗过梁等）用粗 点画线表示中心线位置
预制楼板的布置简化为细对角 实线，沿对角线方向注写预制楼 板的块数和型号
2019/11/26 10
10
结构施工图
17
下页
退出
2019/11/26 15
土木工程制图
退出
下页
15
结构施工图
本节完
