(共16张PPT)
第二部分建筑构造认知
模块9墙体
YCF
01
墙体砌筑构造
02
墙体的细部构造

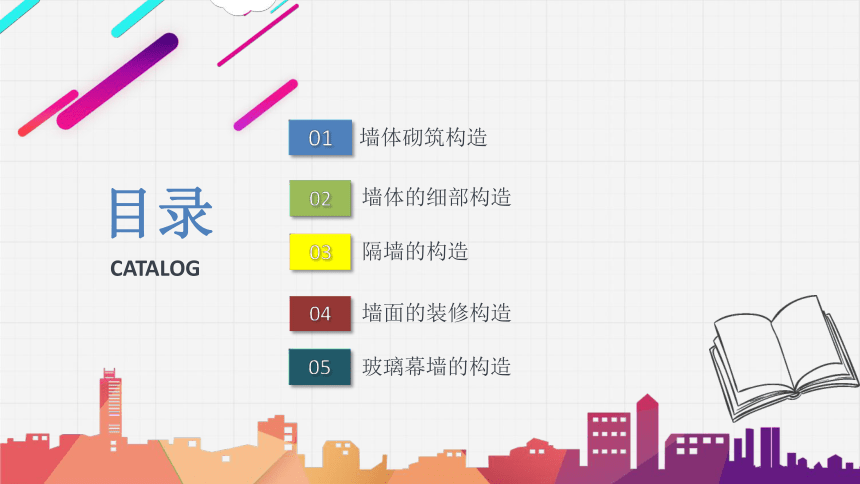

目录
CATALOG
03
隔墙的构造
04
墙面的装修构造
05
玻璃幕墙的构造
01
墙体砌筑构造
9.1.1墙体构造的基本知识
9.1.2常规墙体砌筑的方式
9.1.1墙体构造的基本知识
墙体砌筑构造
墙体是建筑物中不可缺少的重要组成部分。墙的质量约占建筑物总质量的40%～65%，墙的造价约占建筑物总造价的30%～40%，因此，在工程设计中，合理地选择墙体材料、结构方案及构造做法十分重要。
1.墙体的作用
墙体在房屋中的作用有以下几点。
（1）承重作用，即承受楼板、屋顶或梁传来的荷载及墙体自重、风荷载、地震荷载等。
（2）围护作用，即抵御自然界中风、雨、雪等的侵袭，防止太阳辐射、噪声的干扰，起到保温、隔热、隔声、防风、防水等作用。
9.1.1墙体构造的基本知识

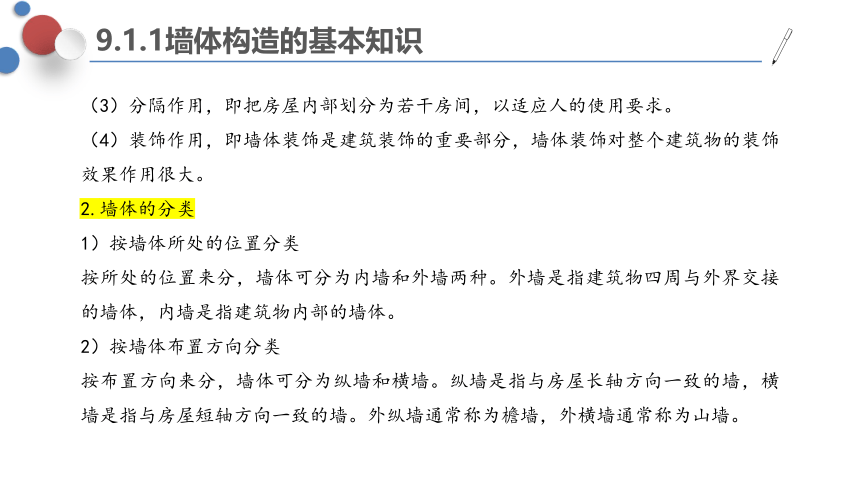

（3）分隔作用，即把房屋内部划分为若干房间，以适应人的使用要求。
（4）装饰作用，即墙体装饰是建筑装饰的重要部分，墙体装饰对整个建筑物的装饰效果作用很大。
2.墙体的分类
1）按墙体所处的位置分类
按所处的位置来分，墙体可分为内墙和外墙两种。外墙是指建筑物四周与外界交接的墙体，内墙是指建筑物内部的墙体。
2）按墙体布置方向分类
按布置方向来分，墙体可分为纵墙和横墙。纵墙是指与房屋长轴方向一致的墙，横墙是指与房屋短轴方向一致的墙。外纵墙通常称为檐墙，外横墙通常称为山墙。
9.1.1墙体构造的基本知识

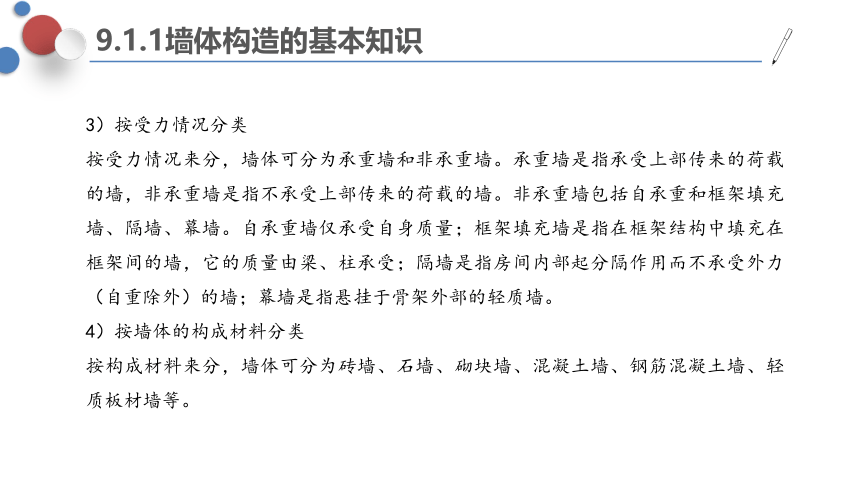

3）按受力情况分类
按受力情况来分，墙体可分为承重墙和非承重墙。承重墙是指承受上部传来的荷载的墙，非承重墙是指不承受上部传来的荷载的墙。非承重墙包括自承重和框架填充墙、隔墙、幕墙。自承重墙仅承受自身质量；框架填充墙是指在框架结构中填充在框架间的墙，它的质量由梁、柱承受；隔墙是指房间内部起分隔作用而不承受外力（自重除外）的墙；幕墙是指悬挂于骨架外部的轻质墙。
4）按墙体的构成材料分类
按构成材料来分，墙体可分为砖墙、石墙、砌块墙、混凝土墙、钢筋混凝土墙、轻质板材墙等。
9.1.1墙体构造的基本知识

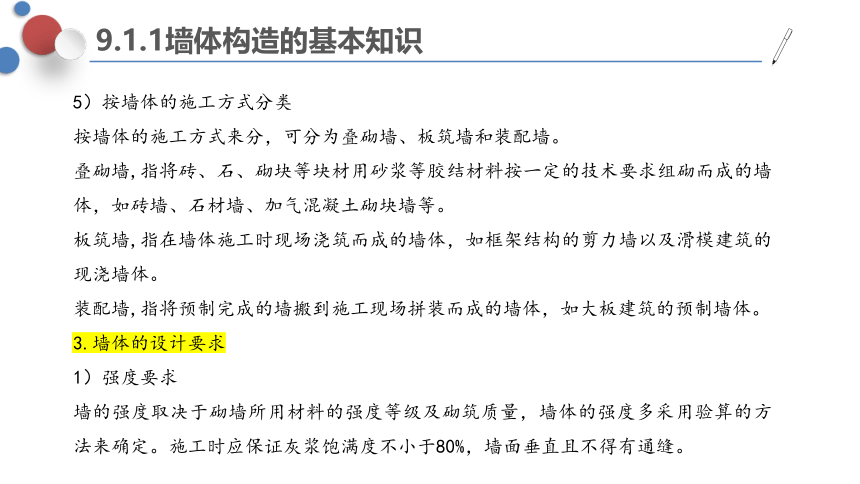

5）按墙体的施工方式分类
按墙体的施工方式来分，可分为叠砌墙、板筑墙和装配墙。
叠砌墙,指将砖、石、砌块等块材用砂浆等胶结材料按一定的技术要求组砌而成的墙体，如砖墙、石材墙、加气混凝土砌块墙等。
板筑墙,指在墙体施工时现场浇筑而成的墙体，如框架结构的剪力墙以及滑模建筑的现浇墙体。
装配墙,指将预制完成的墙搬到施工现场拼装而成的墙体，如大板建筑的预制墙体。
3.墙体的设计要求
1）强度要求
墙的强度取决于砌墙所用材料的强度等级及砌筑质量，墙体的强度多采用验算的方法来确定。施工时应保证灰浆饱满度不小于80%，墙面垂直且不得有通缝。
9.1.1墙体构造的基本知识
2）稳定性要求
墙的稳定性通过高厚比控制。墙的稳定性与墙的厚度、高度、长度有关，当墙的长度和高度确定之后，应通过增加墙的厚度、加设构造柱、加设圈梁等方法来增加其稳定性。
3）热工要求
热工要求主要是指墙体的保温与隔热。在严寒地区，墙体的保温性能要求通过热工计算来确定。构造上要求选择导热系数小的墙体材料，墙体砌筑灰缝应饱满，墙面应抹灰，减少其透气性，提高墙体的保温能力。对于墙体的隔热既可以采用导热系数小的材料砌墙，也可以砌成中空的墙，使空气在墙中流动，带走部分热量以降低墙的内表面温度，还可以采取采用浅色而平滑的墙体外饰面及窗口外设遮阳等措施增强隔热效果。
9.1.1墙体构造的基本知识
5）防火要求
墙体材料及墙体的厚度应符合防火规范规定的燃烧性能和耐火极限的要求。当建筑物的长度和面积增大时，还要按规定设置防火墙，将房屋分成若干段，以防止火灾蔓延。
6）经济性要求
墙体是建筑物的重要组成部分，墙体材料尽量做到就地取材，以降低建筑的造价。墙体材料的改革应向高强、轻质方向发展，从而满足经济要求。
7）防震要求
各种墙体的抗震构造应以《建筑抗震设计规范》的有关规定为准。
8）建筑工业化的要求
要逐步改革墙体材料，采用预制装配式墙体材料和构造方案，为生产工厂化、施工机械化创造条件，以降低劳动强度，提高墙体施工的工效。
9.1.2常规墙体砌筑的方式
1.砖墙的材料
常规的砌筑砖墙是指将砖块等块材用砂浆等胶结材料按一定的技术要求组砌而成的墙体。砖墙的主要材料是砖和砂浆。
1）砖
用于砌筑墙体的砖有普通黏土砖、多孔黏土砖、空心砖、灰砂砖、炉渣砖、粉煤灰砖、焦渣砖等。砖的强度有5个等级，其强度等级分为：MU10、MU15、MU20、MU25、MU30。
普通实心砖的尺寸为240mm×115mm×53mm，因所用材料和制作工艺不同，普通砖又分为烧结砖（页岩砖、煤矸石砖、烧结粉煤灰砖等）和蒸养砖（非烧结砖，如灰砂砖、粉煤灰砖、炉渣砖等）。虽然目前使用大中型砌块砌筑墙体已比较普遍，但作为砌筑方式的介绍仍以普通实心砖为例。
9.1.2常规墙体砌筑的方式
2）砂浆
砂浆是砌筑砖墙的胶结材料，由水泥、砂、石灰和水按一定的比配混合而成，其强度分为5个等级：M2.5、M5、M7.5、M10、M15。
砌墙用砂浆常用水泥砂浆、水泥石灰砂浆（混合砂浆）、石灰砂浆、黏土砂浆。水泥砂浆主要用于砌筑基础，砌墙一般用混合砂浆，石灰砂浆和黏土砂浆因强度低，多用于砌筑非承重墙或荷载不大的承重墙。
2.砖墙的尺寸
实心墙中的砖均为普通砖，厚度由结构的强度、稳定性和保温隔热等设计要求决定，一般按砖长的倍数称呼。砖墙厚度尺寸见表。
9.1.2常规墙体砌筑的方式
3.砖墙的组砌方式
砖墙的组砌方式简称砌式，是指砖在砌体中的排列方式。为保证砖墙牢固，砖的排列方式应遵循内外搭接、上下错缝的原则，错缝距离一般不小于60mm。错缝和搭接能够保证墙体不出现连续的垂直通缝，以提高墙的强度和稳定性。
砌筑要求：砖缝横平竖直、上下错缝、内外搭接、避免形成竖向通缝，砂浆应饱满，厚薄均匀。实体砖墙砌筑方式：全顺式、一顺一丁、多顺一丁、十字式（也称梅花丁）等，其中顺砖是指长边平行于墙面砌筑的砖，丁砖是指垂直于墙面砌筑的砖。砖墙的组砌方式如图所示。
9.1.2常规墙体砌筑的方式
4.墙体承重结构方案
1）横墙承重方案
横墙承重是将楼板及屋面板等水平承重构件搁置在横墙上，横墙承受荷载，纵墙只起围护和分隔作用，如图所示。横墙承重的优点是：横墙间距小（4 m左右）、数量多，墙体排列整齐、空间刚度大、整体性好。因为纵墙为非承重墙，所以便于在外檐上灵活地布置门窗。
横墙承重的缺点是：开间小，房屋的使用面积小，平面系数小（使用面积与建筑面积的比值），墙体材料耗费多，只适合用于宿舍、住宅等建筑。
9.1.2常规墙体砌筑的方式
2）纵墙承重方案
纵墙承重是将楼板及屋面板等水平承重构件均搁置在纵墙上，纵墙承受荷载，横墙只起分隔空间、连接纵墙、承担自重的作用，如图所示。
纵墙承重的优点是：横墙间距布置灵活，楼板、进深梁等水平构件的规格少，便于工业化生产；横墙厚度小，可节省墙体材料；房屋的平面系数大。
纵墙承重的缺点是：水平承重构件跨度大，单一构件的自重大，在纵墙上开门窗洞口受到限制，室内通风不易组织；因横墙不承受垂直荷载，故抵抗水平荷载的能力差，所以房屋的整体刚度较差。纵墙承重适用于房间较大的
建筑物，如办公楼、餐厅、商店等。
9.1.2常规墙体砌筑的方式
3）纵、横墙混合承重方案
在一栋房屋中纵、横墙同时承重时，称为纵、横墙混合承重，如图所示。
它的优点是：平面布置灵活，房屋刚度较好。
缺点是：水平承重构件类型多，施工复杂，墙体结构面积大，房屋平面系数较小，墙体耗材也较多。适用于开间、进深较大，房间类型多，平面复杂的建筑，如教学楼、医院、点式住宅等。
9.1.2常规墙体砌筑的方式
4）墙与柱混合承重方案
当房屋内部采用柱、梁组成的内框架时，梁的一端搁置在墙上，另一端搁置在柱上，由墙和柱共同承受水平承重构件传来的荷载，称为墙与柱混合承重，如图所示。
它的优点是：房屋内部空间大，不受墙体布置的限制；外墙有良好的热工性能，在造价上比全框架要经济。
它的缺点是：内部的框架与外围的墙体刚度不同，在水平荷载作用下，变形量不同，振幅也不同，不利于抗震。适用于需要有较大空间的建筑，如食堂、大型商店、仓库等。
