第二部分 建筑构造认知
模块8基础与地下室
YCF
01
地基与基础
02
地下室构造
目录
CATALOG

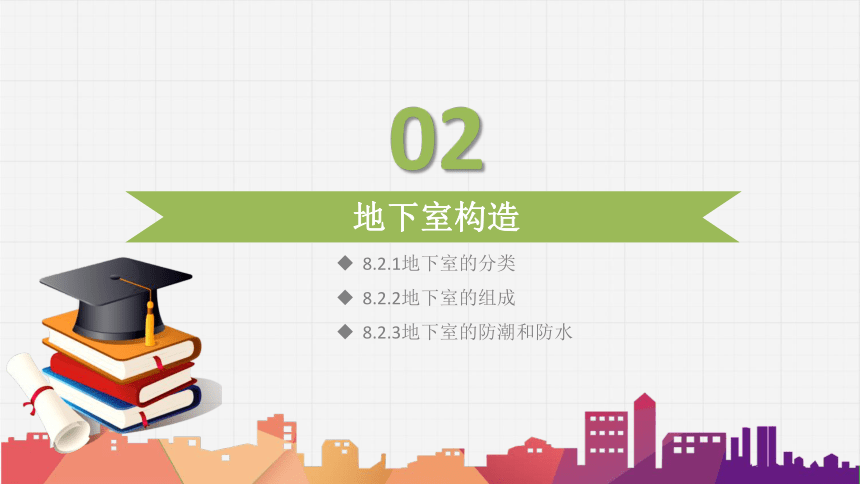

02
地下室构造
8.2.1地下室的分类
8.2.2地下室的组成
8.2.3地下室的防潮和防水
8.2.1地下室的分类
1.按使用性质分类
（1）普通地下室。指普通的地下空间，一般按地下楼层进行设计，用做设备用房、储藏用房、商场、餐厅、车库等。
（2）人防地下室。指有战备防空要求的地下空间。人防地下室应妥善解决紧急状态下的人员隐蔽与疏散，应有保证人身安全的技术措施。考虑和平年代的使用，人防地下室在功能上应能满足平战结合的使用要求。
2.按埋入地下深度分类
（1）全地下室。指地下室地面低于室外地坪面的高度超过该房间净高1/2者。
（2）半地下室。指地下室地面低于室外地坪面的高度超过该房间净高1/3，且不超过1/2者。

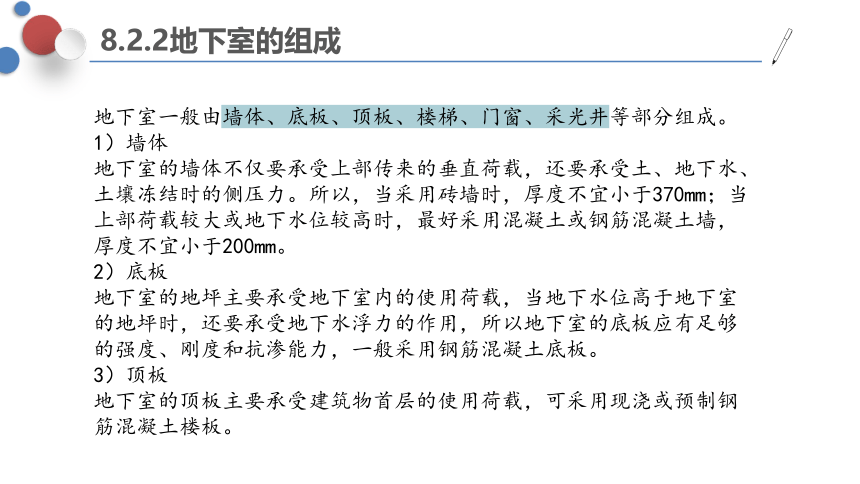

8.2.2地下室的组成
地下室一般由墙体、底板、顶板、楼梯、门窗、采光井等部分组成。
1）墙体
地下室的墙体不仅要承受上部传来的垂直荷载，还要承受土、地下水、土壤冻结时的侧压力。所以，当采用砖墙时，厚度不宜小于370mm；当上部荷载较大或地下水位较高时，最好采用混凝土或钢筋混凝土墙，厚度不宜小于200mm。
2）底板
地下室的地坪主要承受地下室内的使用荷载，当地下水位高于地下室的地坪时，还要承受地下水浮力的作用，所以地下室的底板应有足够的强度、刚度和抗渗能力，一般采用钢筋混凝土底板。
3）顶板
地下室的顶板主要承受建筑物首层的使用荷载，可采用现浇或预制钢筋混凝土楼板。
8.2.2地下室的组成

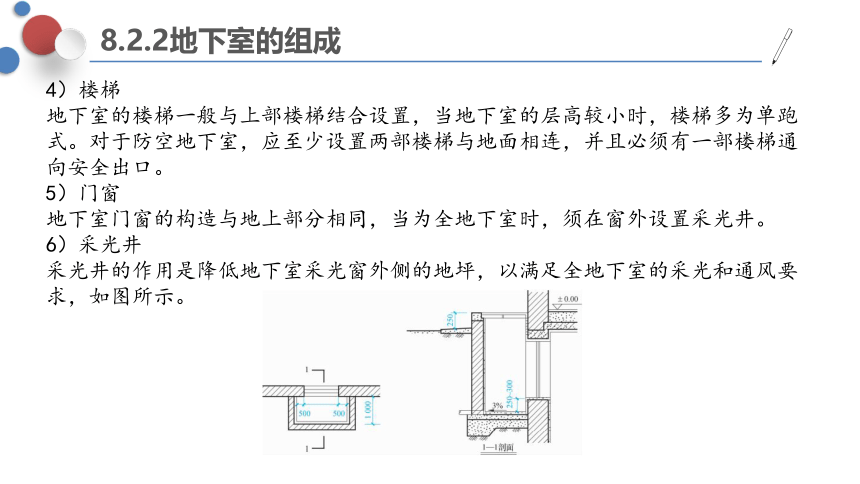

4）楼梯
地下室的楼梯一般与上部楼梯结合设置，当地下室的层高较小时，楼梯多为单跑式。对于防空地下室，应至少设置两部楼梯与地面相连，并且必须有一部楼梯通向安全出口。
5）门窗
地下室门窗的构造与地上部分相同，当为全地下室时，须在窗外设置采光井。
6）采光井
采光井的作用是降低地下室采光窗外侧的地坪，以满足全地下室的采光和通风要求，如图所示。

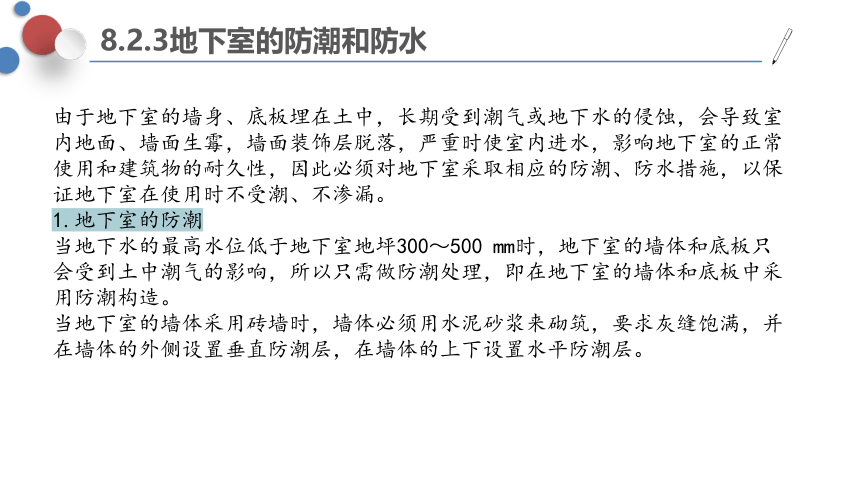

8.2.3地下室的防潮和防水
由于地下室的墙身、底板埋在土中，长期受到潮气或地下水的侵蚀，会导致室内地面、墙面生霉，墙面装饰层脱落，严重时使室内进水，影响地下室的正常使用和建筑物的耐久性，因此必须对地下室采取相应的防潮、防水措施，以保证地下室在使用时不受潮、不渗漏。
1.地下室的防潮
当地下水的最高水位低于地下室地坪300～500 mm时，地下室的墙体和底板只会受到土中潮气的影响，所以只需做防潮处理，即在地下室的墙体和底板中采用防潮构造。
当地下室的墙体采用砖墙时，墙体必须用水泥砂浆来砌筑，要求灰缝饱满，并在墙体的外侧设置垂直防潮层，在墙体的上下设置水平防潮层。
8.2.3地下室的防潮和防水
墙体垂直防潮层的做法是：先在墙外侧抹20 mm厚1∶2.5的水泥砂浆找平层，延伸到散水以上300 mm，找平层干燥后，上面刷一道冷底子油和两道热沥青，然后在墙外侧回填低渗透性的土壤，如黏土、灰土等，并逐层夯实，宽度不小于500mm；墙体水平防潮层中一道设在地下室地坪以下60mm处，一道设在室外地坪以上200mm处，如图（a）所示。如果墙体采用现浇钢筋混凝土墙，则不需做防潮处理。
地下室需防潮时，底板可采用非钢筋混凝土，其防潮构造如图（b）所示。
8.2.3地下室的防潮和防水
2.地下室的防水处理方案
当地下水的最高水位高于地下室底板时，地下室的墙体和底板浸泡在水中，这时地下室的外墙会受到地下水侧压力的作用，底板会受到地下水浮力的作用，这些压力水具有很强的渗透能力，会导致地下室漏水，影响正常使用。所以，地下室的外墙和底板必须采取防水措施。具体做法有柔性防水和混凝土构件自防水两种。
1）柔性防水
柔性防水分为卷材防水和涂膜防水两种。
（1）卷材防水。在工程中，卷材防水层一般采用高聚物改性沥青防水卷材（如SBS改性沥青防水卷材、APP改性沥青防水卷材）或合成高分子防水卷材（如三元乙丙橡胶防水卷材、再生胶防水卷材等）与相应的胶结材料粘结形成防水层。按照卷材防水层的位置不同，分外防水和内防水。
8.2.3地下室的防潮和防水
外防水是将卷材防水层满包在地下室墙体和底板外侧的做法，其构造要点是：先做底板防水层，并在外墙外侧伸出接茬，将墙体防水层与其搭接，并高出最高地下水位500～1000 mm，然后在墙体防水层外侧砌半砖保护墙。应注意在墙体防水层的上部设垂直防潮层与其连接，地下室外防水构造如图所示。
8.2.3地下室的防潮和防水
内防水是将卷材防水层满包在地下室墙体和地坪的结构层内侧的做法，内防水施工方便，但属于被动式防水，对防水不利，所以一般用于修缮工程，地下室内防水构造如图所示。
（2）涂膜防水。涂膜防水有合成高分子聚氨酯涂膜防水材料等，它是由以异氰酸酯为主剂的甲料和含有多羟基的固化剂，并掺有增黏剂、防霉剂、填充剂、稀释剂制成的乙料所组成。这种甲料和乙料按一定比例配合均匀即可进行涂膜施工。涂膜防水有利于形成完整的防水涂层，对建筑内有穿墙管、转折和高差的特殊部位的防水处理极为有利。为保证施工质量，应使基层保持清洁、平整、表面干燥。
8.2.3地下室的防潮和防水
2）混凝土构件自防水
当地下室的墙体和地坪均为钢筋混凝土结构时，可通过增加混凝土的密实度或在混凝土中添加防水剂、加气剂等方法来提高混凝土的抗渗性能。这时，地下室就不需再专门设置防水层，这种防水做法称为混凝土构件自防水。地下室采用构件自防水时，外墙板的厚度不得小于200 mm，底板的厚度不得小于150 mm，以保证刚度的抗渗效果。为防止地下水对钢筋混凝土结构的侵蚀，在墙的外侧应先用水泥砂浆找平，然后刷热沥青隔离。地下室混凝土构建自防水构造如图所示。
一案例引入
（1）参照素材中的图纸（结施02），假设基地经地质勘探，距自然地面1.5 m深以内是淤泥层，1.5 m以下是坚硬的黏土层，设计最高水位在自然地面下2.2 m，周围无相邻建筑，上部传到基础顶面的轴力为200 kN/m，试设计外墙的基础类型。
（2）参照素材中的图纸（结施02），现要将其改为卷材内防水，试叙述改造后的防水构造方案。
应用案例
二、案例分析
（1）由附录施工图图纸（见素材中结施02——基础平面布置图）可知，已知该建筑为框架结构，基础采用的是墙下独立基础，基础剖面形式为阶梯形，这种做法基础的受力面积宽而薄，底层柱子由基础梁拉结，可以使基础挖深减少，增强基础承载力。
参考素材中的图纸，该案例基础平面布置如图所示，由于采用独立基础，具体构造类型如图所示。
应用案例
（2）拟采用的卷材内防水方案表述如下。
先做地下室底板防水层，找平层干燥后，上面刷一道冷底子油和两道热沥青，防水卷材作两毡三油。外壁墙体防水做法同上，并要求卷材与底板卷材有效搭接，然后在油毡防水层内侧砌半砖保护墙。构造示意图见图。
应用案例
思考与练习
一、思考题
1.基础与地基的区别在哪里？
2.基础按构造特点分类有哪些？
3.基础按构造受力特点分有哪些？
4地下室的防水构造有哪几种？各有何特点？
一、思考题
二、读图训练
1.读懂素材中施工图的基础部分，了解其基础的构造。
2.参观当地在建的房屋建筑，了解正在建造的基础类型及其构造特点。
