第二部分建筑构造认知
模块9墙体
YCF
01
墙体砌筑构造
02
墙体的细部构造
目录
CATALOG
03
隔墙的构造
04
墙面的装修构造
05
玻璃幕墙的构造
03
隔墙的构造
9.3.1隔墙的要求
9.3.2隔墙的分类
9.3.1隔墙的要求
由于隔墙不承受任何外来荷载，且本身的重量还要由楼板或小梁来承受，因此应注意以下要求。
（1）自重轻，有利于减轻楼板的荷载。
（2）厚度薄，增加建筑的有效空间。
（3）便于拆卸，能随使用要求的改变而变化。
（4）有一定的隔声能力，使各使用房间互不干扰。
（5）满足不同使用部位的要求，如卫生间的隔墙要求防水、防潮，厨房的隔墙要求防潮、防火等。
隔墙是指建筑中不承重，只起分隔室内空间作用的墙体。其墙体高度如果是从地面到顶板并完全把空间分隔开来，称为隔墙；如果墙体高度不到顶板，未把空间完全隔开，称为隔断。

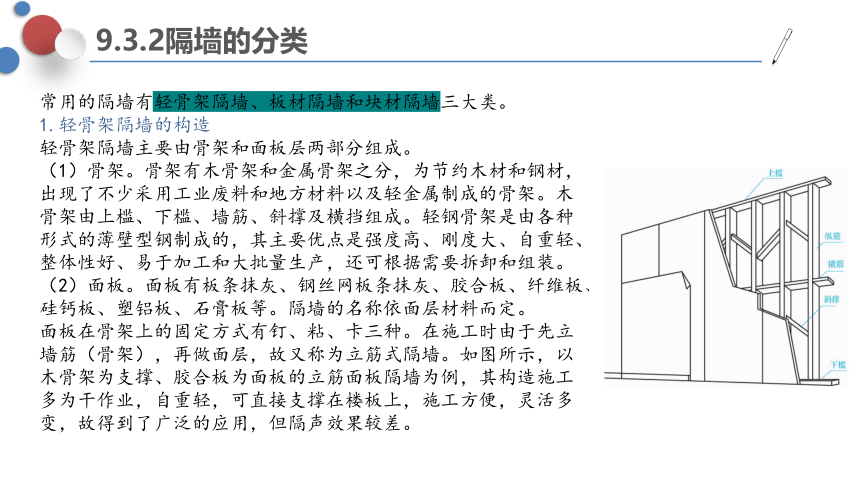

9.3.2隔墙的分类
常用的隔墙有轻骨架隔墙、板材隔墙和块材隔墙三大类。
1.轻骨架隔墙的构造
轻骨架隔墙主要由骨架和面板层两部分组成。
（1）骨架。骨架有木骨架和金属骨架之分，为节约木材和钢材，出现了不少采用工业废料和地方材料以及轻金属制成的骨架。木骨架由上槛、下槛、墙筋、斜撑及横挡组成。轻钢骨架是由各种形式的薄壁型钢制成的，其主要优点是强度高、刚度大、自重轻、整体性好、易于加工和大批量生产，还可根据需要拆卸和组装。
（2）面板。面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、硅钙板、塑铝板、石膏板等。隔墙的名称依面层材料而定。
面板在骨架上的固定方式有钉、粘、卡三种。在施工时由于先立墙筋（骨架），再做面层，故又称为立筋式隔墙。如图所示，以木骨架为支撑、胶合板为面板的立筋面板隔墙为例，其构造施工多为干作业，自重轻，可直接支撑在楼板上，施工方便，灵活多变，故得到了广泛的应用，但隔声效果较差。
9.3.2隔墙的分类

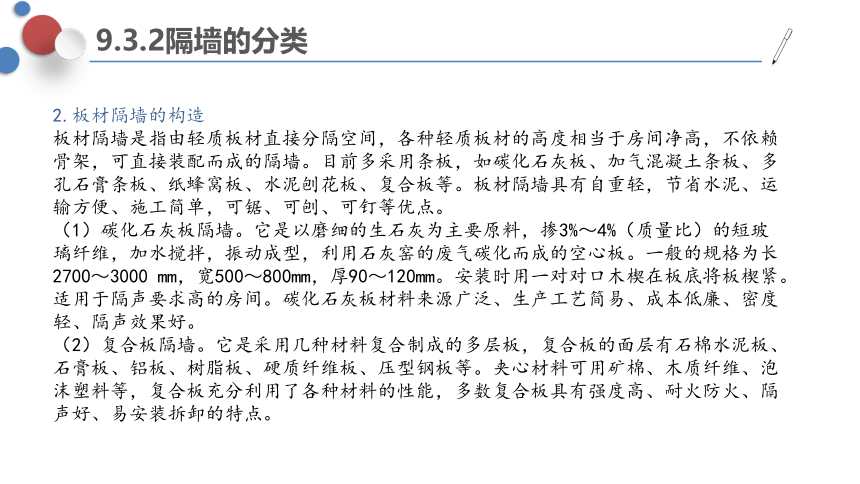

2.板材隔墙的构造
板材隔墙是指由轻质板材直接分隔空间，各种轻质板材的高度相当于房间净高，不依赖骨架，可直接装配而成的隔墙。目前多采用条板，如碳化石灰板、加气混凝土条板、多孔石膏条板、纸蜂窝板、水泥刨花板、复合板等。板材隔墙具有自重轻，节省水泥、运输方便、施工简单，可锯、可刨、可钉等优点。
（1）碳化石灰板隔墙。它是以磨细的生石灰为主要原料，掺3%～4%（质量比）的短玻璃纤维，加水搅拌，振动成型，利用石灰窑的废气碳化而成的空心板。一般的规格为长2700～3000 mm，宽500～800mm，厚90～120mm。安装时用一对对口木楔在板底将板楔紧。适用于隔声要求高的房间。碳化石灰板材料来源广泛、生产工艺简易、成本低廉、密度轻、隔声效果好。
（2）复合板隔墙。它是采用几种材料复合制成的多层板，复合板的面层有石棉水泥板、石膏板、铝板、树脂板、硬质纤维板、压型钢板等。夹心材料可用矿棉、木质纤维、泡沫塑料等，复合板充分利用了各种材料的性能，多数复合板具有强度高、耐火防火、隔声好、易安装拆卸的特点。
9.3.2隔墙的分类
3.块材隔墙的构造
块材隔墙是由建筑砌块砌筑的非承重的墙体。常用的有普通砖隔墙和砌块隔墙。
1）普通砖隔墙
普通砖隔墙有半砖墙和1/4砖墙两种。半砖隔墙用普通砖顺砌，称为12墙；1/4砖隔墙是由普通砖侧砌而成，它们的砌筑砂浆都宜大于M2.5。
2）砌块隔墙
目前最常用的是用加气混凝土块、粉煤灰硅酸盐砌块、水泥炉渣空心砖等砌筑的隔墙。
砌块隔墙的厚度一般为90～120mm，因厚度较薄，故需采取加强稳定性措施，其砌筑方法与砖隔墙类似。
为了保证墙体不承重，在墙体砌到楼板底或梁底时，将立砖斜砌一皮，或将空隙塞木楔打紧，然后用砂浆填缝。块材隔墙的隔声防火性能较好，但自重大、湿作业多、施工麻烦。
04
墙面装修构造
9.4.1抹灰类墙面装修
9.4.2贴面类墙面装修
9.4.3涂料类墙面装修
9.4.4裱糊类墙面装修
9.4.5铺钉类墙面装修

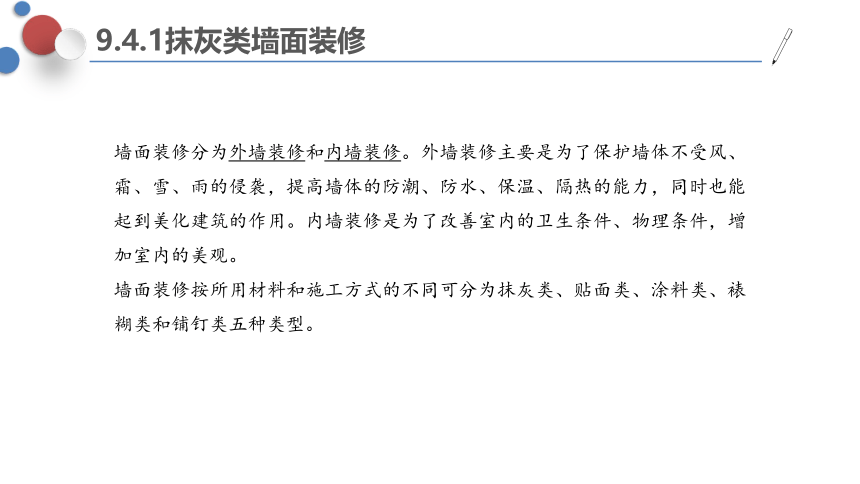

9.4.1抹灰类墙面装修
墙面装修分为外墙装修和内墙装修。外墙装修主要是为了保护墙体不受风、霜、雪、雨的侵袭，提高墙体的防潮、防水、保温、隔热的能力，同时也能起到美化建筑的作用。内墙装修是为了改善室内的卫生条件、物理条件，增加室内的美观。
墙面装修按所用材料和施工方式的不同可分为抹灰类、贴面类、涂料类、裱糊类和铺钉类五种类型。
9.4.1抹灰类墙面装修
抹灰类墙面装修是以水泥、石灰膏为胶结材料，加入砂或石渣与水拌和成砂浆或石渣浆，如石灰砂浆、混合砂浆、水泥砂浆，以及纸筋灰、麻刀灰等作为饰面材料抹到墙面上的一种操作工艺。它是一种传统的墙面装修方式，能够起到一定的提高墙面防潮、防风化、耐热及耐久的作用，且材料多为地方材料，施工方便、造价低廉，因而在大量建筑中仍得到了广泛的应用。但其多为手工操作、湿作业施工，工效较低，饰面具有耐久性低、易开裂、易变色、易脱落的特点。
9.4.1抹灰类墙面装修
在构造上抹灰类墙面装修需分层处理。一般由底层、中层和面层抹灰组成，如图所示。
底层的主要作用是与基层粘结，同时对基层作初步找平。底层厚度一般不大于15mm。
中层的主要作用是作进一步找平，有时可兼作底层与面层之间的粘结，所用材料与底层基本相同，厚度一般为5～12mm。面层的主要作用是装饰，要求表面平整、色彩均匀、无裂纹。面层根据要求可做成光滑的表面，也可做成粗糙的表面，如水刷石、拉毛灰、斩假石等饰面。面层抹灰又称为装饰抹灰。
9.4.1抹灰类墙面装修
1.水刷石构造做法
水刷石饰面是先在底层用1∶3水泥砂浆打底，再在底层上刷一遍素水泥，然后抹水泥砂浆，再用水泥石屑罩面。待面层开始凝固时，即用刷子蘸水刷掉面层水泥至石子外露。此方法应用较广，耐久性好，但费工费料。
2.扫毛灰构造做法
扫毛灰饰面是用水泥、白灰膏、砂子按1∶1∶6配成混合砂浆，抹在墙面上以后，用铁丝扫帚扫出装饰花纹。横竖交错扫毛，使墙面富于质感变化。扫毛墙面的厚度为20 mm左右，扫出的条纹要横平竖直，使其具有天然石材剁斧的纹理。
扫毛抹灰饰面工序简单、施工方便、容易掌握、造价低廉。造价仅为天然石材的3%左右。
9.4.2贴面类墙面装修
贴面类饰面可用于室内和室外。贴面类墙面装修是通过挂或粘贴各种天然石板、人造石板、陶瓷面砖等来装饰墙面的。这类装修具有耐久性强、施工方便、装饰效果好等优点，但造价较高，一般用于装修要求较高的建筑中。
1.面砖、瓷砖饰面装修
面砖是以陶土为原料，经压制成型煅烧而成的饰面块，分挂釉和不挂釉、平滑和有一定纹理质感等不同类型，色彩和规格多种多样。面砖具有质地坚硬、防冻、耐腐蚀、色彩丰富等优点，常用规格有113mm×77mm×17mm、145mm×113mm×17 mm、233mm×113mm×17mm、265mm×113mm×17mm等。瓷砖具有表面光滑、容易擦洗、美观耐用、吸水率低等特点，常用规格有151mm×151mm×5mm、110mm×110 mm×5mm等，并配有各种边角制品。
9.4.2贴面类墙面装修
外墙面砖的安装是先在墙体基层上以15 mm厚1∶3水泥砂浆打底，再以5mm厚1∶1水泥砂浆粘贴面砖。粘贴时常于面砖之间留出宽约10 mm的缝隙，让墙面有一定的透气性，有利于湿气的排除，也增加了墙面的美观。瓷砖安装亦采用15 mm厚1∶3水泥砂浆打底，用 8～10mm厚1∶0.3∶3水泥石灰砂浆或3mm厚内掺6％～10％的107胶的白水泥浆作为粘结层，外贴瓷砖，如图所示。
9.4.2贴面类墙面装修
2.锦砖饰面装修
锦砖有陶瓷锦砖和玻璃锦砖之分。陶瓷锦砖是用优质陶土烧制而成的小块瓷砖；玻璃锦砖是以玻璃为主要原料，加入外加剂，经高温熔化、压块、烧结、退火而成。由于锦砖尺寸较小，为便于粘贴，出厂前已按各种图案反贴在牛皮纸上。锦砖饰面具有质地坚硬、色调柔和典雅、性能稳定、不褪色和自重轻等特点。
锦砖饰面构造与粘贴面砖相似，所不同的是在粘贴前先在牛皮纸背面每块瓷片间的缝隙中抹以白水泥浆（加5％的107胶），然后将纸面朝外粘贴于1∶1水泥砂浆上，用木板压平，待砂浆结硬后，洗去牛皮纸即可。若有个别瓷片不正的，可进行局部调整。
9.4.2贴面类墙面装修
3.天然石材、人造石板贴面
1）天然石材墙面
天然石材墙面包括花岗石、大理石和碎拼大理石墙面等几种。它们具有强度高、结构致密、色彩丰富、不易被污染等优点，但由于施工复杂、价格较高等因素，多用于高级装修。花岗石主要用于外墙面，大理石主要用于内墙面。
天然石材贴面装修构造通常采用栓挂法。即预先在墙
面或柱面上固定钢筋网，再将石板用铜丝、不锈钢丝
或镀锌铁丝穿过事先在石板上钻好的孔眼绑扎在钢筋
网上。因此，固定石板的水平钢筋的间距应与石板高
度尺寸一致。当石板就位并用木楔校正后，便可绑扎牢固。然后在石板与墙或柱之间浇筑厚为30mm的1∶3水泥砂浆。图所示为天然大理石板墙面构造。
9.4.2贴面类墙面装修
2）人造石材墙面
人造石材常见的有人造大理石、水磨石板等。其构造与天然石材相同，但不必在预制板上钻孔，而用预制板背面在生产时露出的钢筋将板用铁丝绑牢在墙面所设的钢筋网上即可。 图所示为预制水磨石板装修构造。
9.4.3涂料类墙面装修
涂料类墙面装修是将各种涂料喷刷于基层表面而形成牢固的保护膜，从而起到保护墙面和装饰墙面作用的一种装修方法。这类装修做法具有造价低、操作简单、工效高、维修方便等优点，因而应用较为广泛。实际中应根据建筑的使用功能、墙体所处环境、施工和经济条件等，尽量选择附着力强、无毒、耐久、耐污染、装饰效果好的涂料。
建筑涂料的种类很多，按其主要成膜物的不同可分为有机涂料和无机涂料两大类。根据我国目前在建筑中的使用情况，大致有以下几种。
1.无机涂料
无机涂料包括石灰浆、大白浆、水泥浆及各种无机高分子涂料等。
石灰浆采用石灰膏加水拌和而成。根据需要可掺入颜料，为增强灰浆与基层的粘结力和耐久性，还可在石灰浆中加入食盐、107胶或聚醋酸乙烯乳液等。石灰浆的耐久性、耐候性、耐水性以及耐污染性均较差，主要用于室内墙面。一般喷或刷两遍即成。
9.4.3涂料类墙面装修
大白浆是由大白粉掺入适量胶料配制而成。大白浆亦可掺入颜料而成色浆，大白浆覆盖力强，涂层细腻洁白、价格低、施工和维修方便，多用于内墙饰面，一般喷或刷两遍即可。
2.有机合成涂料
有机合成涂料依其稀释剂的不同可有如下几种。
1）溶剂型涂料
常见的溶剂型涂料有苯乙烯内墙涂料、聚乙烯醇缩丁醛内外墙涂料、过氯乙烯内墙涂料、812建筑涂料等。这类涂料用作墙面装修具有较好的耐水性和耐候性，但有机溶剂在施工时会挥发出有害气体，污染环境，同时在潮湿的基层上施工会引起脱皮现象。
9.4.3涂料类墙面装修
2）水溶型涂料
常见的水溶型涂料有聚乙烯醇水玻璃内墙涂料、聚合物水泥砂浆饰面涂料、改性水玻璃内墙涂料、108内墙涂料等。这类涂料价格低、无毒无怪味，具有一定的透气性，在较潮湿的基层上亦可操作。
3）乳胶涂料
常见的乳胶涂料有乙-丙乳胶涂料、苯-丙乳胶涂料、氯-偏乳胶涂料、PAI乳胶涂料等。这类涂料无毒，无味，不易燃烧，耐水性及耐候性较好，具有一定透气性，可在潮湿基层上施工。乳胶涂料多用作外墙饰面。
3.油漆类涂料
常见的油漆涂料有调和漆、清漆和防锈漆。油漆涂料能在材料表面结成漆膜，使之与外界空气、水分隔绝，从而达到防潮、防锈和防腐的目的，漆膜表面光洁、美观、光滑,也增强了装饰效果。
9.4.4裱糊类墙面装修
裱糊类墙面装修是将各类装饰性的墙纸、墙布等卷材类的装饰材料用粘结剂裱糊在墙面上的一种装修方法。该方法涉及的材料和花色品种繁多，主要有塑料壁纸、纸基涂塑壁纸、纸基织物壁纸、玻璃纤维印花墙布、无纺墙布等。裱糊类墙面仅适用于室内装修。
墙纸及墙布的裱贴主要是在抹灰基层上进行，因而要求基层应平整、致密，对不平的基层需用腻子刮平。同时应使基层保持干燥，墙纸或墙布在施工前应作浸水或润水处理，使其发生自由膨胀变形。裱糊的顺序为先上后下、先高后低。相邻面材可在接缝处重叠20mm，用工具刀沿钢直尺进行裁切，然后将多余部分揭去，再用刮板刮平接缝。当饰面有拼花要求时，应使花纹重叠搭接。
裱糊类饰面装饰性强、造价较经济、施工方法简便、效率高、饰面材料更换方便，在曲面或转折处粘贴可获得连续的饰面效果。
9.4.5铺钉类墙面装修
铺钉类墙面装修是指在抹灰的墙基上钉骨架，再在骨架上铺贴面板的饰面方法。
骨架有木骨架和金属骨架之分。木骨架由墙筋和横档组成，通过预埋在墙上的木砖钉固到墙身上。为防止骨架与面板受潮而损坏，可先在墙体上刷热沥青一道再干铺油毡一层，也可在墙面上抹10mm厚混合砂浆并涂刷热沥青两道。
装饰面板多为人造板，如纸面石膏板、硬木条、胶合板、装饰吸音板、纤维板、彩色钢板及铝合金板等。
石膏板与木骨架的连接一般用圆钉或木螺丝固定，与金属骨架的连接可先钻孔后用自攻螺丝或镀锌螺丝固定，亦可采用粘结剂粘结。
这种饰面做法一般不需要对墙面抹灰，故属于干作业范畴，可节省人工、提高工效。一般适用于装修要求较高或有特殊使用功能的建筑中。
