9.2.1防潮层

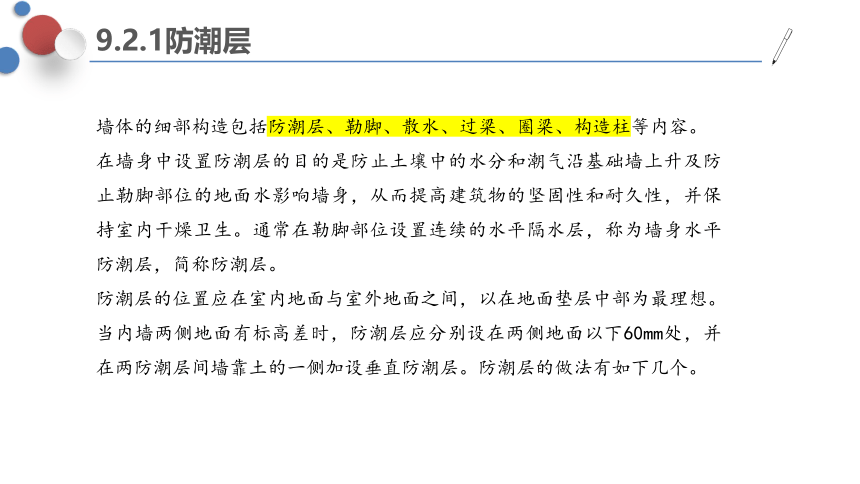

墙体的细部构造包括防潮层、勒脚、散水、过梁、圈梁、构造柱等内容。
在墙身中设置防潮层的目的是防止土壤中的水分和潮气沿基础墙上升及防止勒脚部位的地面水影响墙身，从而提高建筑物的坚固性和耐久性，并保持室内干燥卫生。通常在勒脚部位设置连续的水平隔水层，称为墙身水平防潮层，简称防潮层。
防潮层的位置应在室内地面与室外地面之间，以在地面垫层中部为最理想。当内墙两侧地面有标高差时，防潮层应分别设在两侧地面以下60mm处，并在两防潮层间墙靠土的一侧加设垂直防潮层。防潮层的做法有如下几个。
9.2.1防潮层

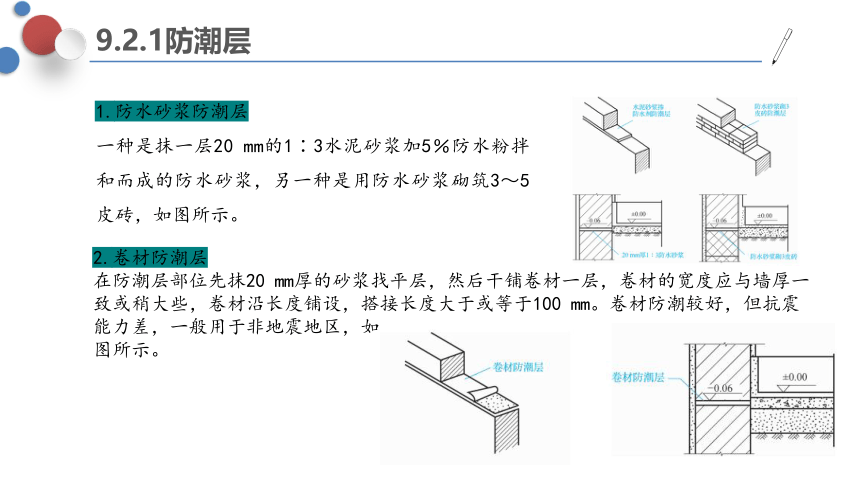

1.防水砂浆防潮层
一种是抹一层20 mm的1∶3水泥砂浆加5％防水粉拌和而成的防水砂浆，另一种是用防水砂浆砌筑3～5皮砖，如图所示。
2.卷材防潮层
在防潮层部位先抹20 mm厚的砂浆找平层，然后干铺卷材一层，卷材的宽度应与墙厚一致或稍大些，卷材沿长度铺设，搭接长度大于或等于100 mm。卷材防潮较好，但抗震能力差，一般用于非地震地区，如
图所示。
9.2.1防潮层
3.混凝土防潮层
即在室内外地面之间浇筑一层厚60 mm的混凝土防潮层，内放纵筋36、分布筋4@250的钢筋网，如图所示。
9.2.2勒脚

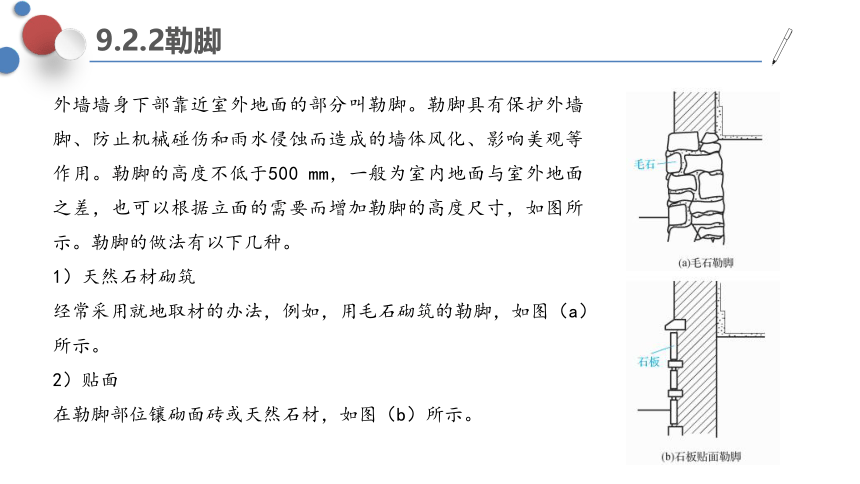

外墙墙身下部靠近室外地面的部分叫勒脚。勒脚具有保护外墙脚、防止机械碰伤和雨水侵蚀而造成的墙体风化、影响美观等作用。勒脚的高度不低于500 mm，一般为室内地面与室外地面之差，也可以根据立面的需要而增加勒脚的高度尺寸，如图所示。勒脚的做法有以下几种。
1）天然石材砌筑
经常采用就地取材的办法，例如，用毛石砌筑的勒脚，如图（a）所示。
2）贴面
在勒脚部位镶砌面砖或天然石材，如图（b）所示。
9.2.2勒脚
3）抹灰
勒脚部位抹20～30mm厚1∶2（或1∶2.5）的水泥砂浆或作水刷石，如图（c）所示。
4）局部墙体加厚
在勒脚部位把墙体加厚60～120mm，再作抹灰处理，如图（d）所示。
9.2.3明沟和散水
1.明沟
明沟又称阴沟，位于建筑物外墙的四周，其作用在于将通过雨水管流下的屋面雨水有组织地导向地下排水集井而流入下水道。
2.散水
室外地面靠近勒脚下部所做的排水坡称为散水，其作用是迅速排除从屋檐滴下的雨水，防止因积水渗入地基而造成建筑物的下沉。散水的宽度一般为600～1200mm，应比屋檐的挑出尺寸大200 mm，散水坡度为5％左右，外缘高出室外地面20～50mm。每隔 6～12m设伸缩缝一道，缝宽20mm，散水与外墙间设通长沉降缝，缝宽10mm，缝内满贯嵌缝膏。
9.2.3明沟和散水
明沟和散水用混凝土现浇或用砖石等材料铺砌而成，如图所示为明沟与散水的构造。
9.2.4过梁
为了承受门窗洞口上部墙体的质量和楼盖传来的荷载，在门窗洞口上沿设置的梁称为过梁。过梁分砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种。
1.砖拱过梁
砖砌平拱过梁
这种过梁是采用竖砌的砖作成拱券。这种拱券可以做成平拱也可以做成圆拱的形式。它要求砖的强度等级不应低于MU7.5，砂浆的强度等级不低于M2.5。考虑到拱券的受力特点，其最大跨度为1.8m，如图所示。
9.2.4过梁
2.钢筋砖过梁
这种过梁用砖强度等级应不低于MU7.5，砂浆强度等级不低于M2.5。洞口上部应先支木模，上放直径不小于5mm，间距小于或等于120mm，伸入两边墙内应不小于240mm的钢筋，钢筋上下应抹砂浆层，最大跨度为2m，如图所示。
9.2.4过梁
3.钢筋混凝土过梁
钢筋混凝土过梁是应用比较普遍的一种过梁。钢筋混凝土过梁分为现浇和预制两种。为加快施工进度，减少现场湿作业，应优先采用预制钢筋混凝土过梁。钢筋混凝土过梁的截面尺寸应根据跨度及荷载计算确定。过梁的高度与砖的皮数尺寸相配
合，常用60mm、120mm、240mm等。过梁两端伸入墙内的长度
应各不小于240mm。
钢筋混凝土过梁的截面形状有矩形和L形。北方地区采用L形过
梁主要是为了减少“冷桥”现象对室内的影响。预制钢筋混凝
土过梁的尺寸过大时，不便于搬运和安装，必要时可以分成宽
度较小的几片，并排组合使用。预制钢筋混凝土过梁的构造如
图所示。
9.2.5圈梁
1.圈梁的概念
圈梁是沿房屋外墙、内纵墙和部分横墙在墙内设置的连续封闭的梁，它的作用是增加墙体的稳定性，加强房屋的空间刚度及整体性，防止由于基础的不均匀沉降、荷载振动等引起的墙体开裂，提高房屋抗震性能。圈梁常设于基础内、楼盖处、屋盖处。圈梁的具体设置位置与圈梁的设置数量有关。如只设一道圈梁，应设于屋盖处，增设的圈梁可设于楼盖处。为了防止楼盖和屋盖的水平错动，圈梁的上口一般与楼盖及屋盖上口平齐，使圈梁形成一个箍。
9.2.5圈梁
钢筋混凝土圈梁的截面形状一般为矩形，圈梁宽一般同墙厚。当墙体厚度h≥240 mm时，圈梁宽不宜小于2/3h，高不小于120mm。在非地震区，圈梁内纵筋不少于4 8，箍筋间距不大于300mm。圈梁应连续地设在同一水平面上，并形成封闭状，如圈梁遇门窗洞口必须断开时，应在洞口上部增设相应截面的附加圈梁，并应满足搭接补强要求，如图所示。
9.2.5圈梁
2.圈梁的作用
（1）增强房屋的整体性和空间刚度。
（2）防止地基不均匀沉降而使墙体开裂。
（3）减少振动作用对房屋产生的不利影响。
（4）与构造柱配合有助于提高砌体结构的抗震性能。
3圈梁的设置
（1）对空旷的单层房屋，如车间、仓库、食堂等，应按下列规定设置圈梁：
①砖砌体房屋，当檐口标高为5～8m时，应设置圈梁一道；当檐口标高大于8m时，宜适当增设。②砌块及料石砌体房屋，当檐口标高为4～5m时，应设置圈梁一道；当檐口标高大于5m时，宜适当增设。③对有电动桥式吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚宜在吊车梁标高处或其他适当位置增设。
9.2.5圈梁
（2）对多层砌体民用房屋，如住宅、宿舍、办公楼等建筑，当房屋层数为3～4层时，应在檐口标高处设置圈梁一道；当层数超过4层时，应从底层开始在包括顶层在内的所有纵横墙上隔层设置圈梁。
（3）对多层砌体工业房屋，宜每层设置现浇混凝土圈梁，对有较大振动设备的多层房屋，应每层设置现浇圈梁。
（4）对设置墙梁的多层砌体结构房屋，为保证使用安全，应在托梁和墙梁顶面、每层楼面标高和檐口标高处设置现浇钢筋混凝土圈梁。
4.圈梁的构造要求
（1）圈梁宜连续地设在同水平面上，沿纵横墙方向应形成封闭状。当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中垂直间距的二倍，且不得小于1m。
9.2.5圈梁
（2）圈梁在纵横墙交接处应有可靠的连接，刚弹性和弹性方案房屋，圈梁应保证与屋架、大梁等构件的可靠连接。
（3）钢筋混凝土圈梁的宽度宜与墙厚相同。当墙厚h≥240 mm时，其宽度不宜小于 2h/3。圈梁高度不应小于120mm。纵向钢筋不宜少于4φ10，绑扎接头的搭接长度按受拉钢筋考虑。箍筋间距不宜大于300mm。现浇混凝土强度等级不应低于C20。
（4）圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
（5）采用现浇楼（屋）盖的多层砌体结构房屋，当层数超过5层，在按相关标准隔层设置现浇钢筋混凝土圈梁时应将梁板和圈梁一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，其厚度宜根据所采用的块体模数而确定。
9.2.6构造柱
构造柱是设在墙体内的钢筋混凝土现浇柱，主要作用是与圈梁共同形成空间骨架，以增加房屋的整体刚度，提高抗震能力。
钢筋混凝土构造柱不单设基础，但应伸入室外地面以下500mm的基础内，或锚固于地圈梁内。构造柱的断面尺寸不小于240 mm×180mm，主筋不少于4 12，箍筋不小于6@250mm。墙与柱之间沿墙高每500mm设2 6钢筋拉接，每边伸入墙内不小于1 m。构造柱在施工时应先砌墙并留马牙槎，随着墙体的上升，逐段浇筑钢筋混凝土构造柱，构造柱混凝土强度一般为C20，如图所示。
