第二部分建筑构造认知
模块9墙体
YCF
01
墙体砌筑构造
02
墙体的细部构造

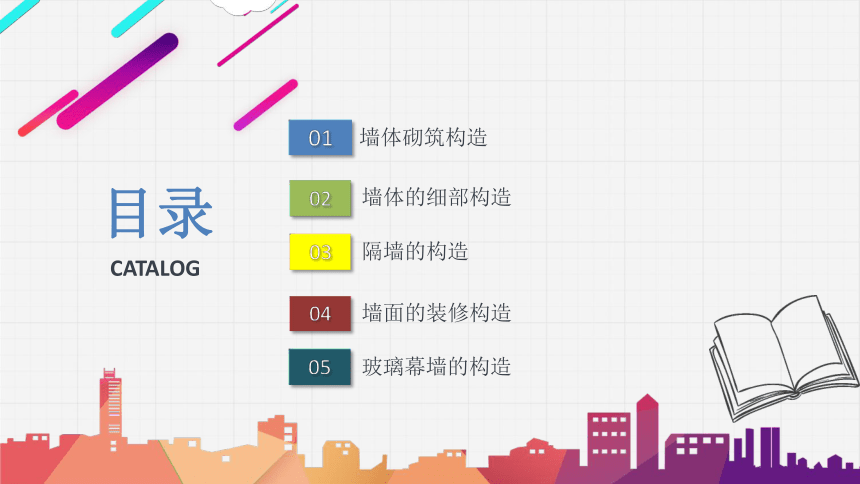

目录
CATALOG
03
隔墙的构造
04
墙面的装修构造
05
玻璃幕墙的构造
05

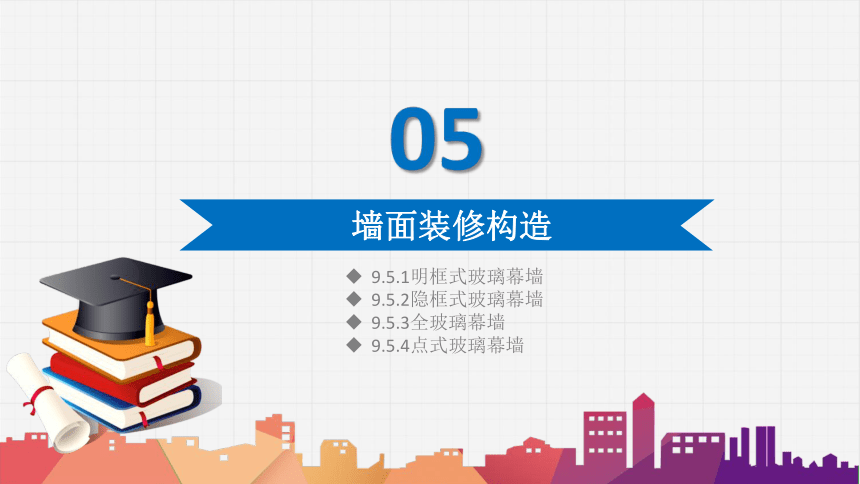

墙面装修构造
9.5.1明框式玻璃幕墙
9.5.2隐框式玻璃幕墙
9.5.3全玻璃幕墙
9.5.4点式玻璃幕墙

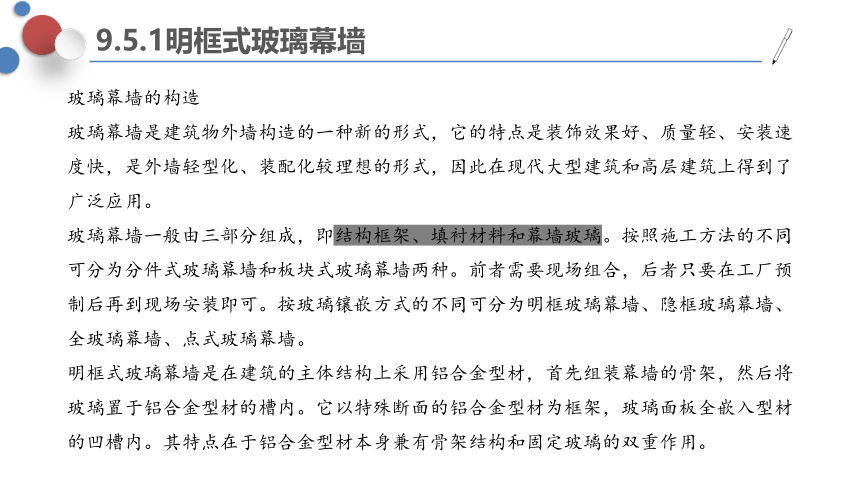

9.5.1明框式玻璃幕墙
玻璃幕墙的构造
玻璃幕墙是建筑物外墙构造的一种新的形式，它的特点是装饰效果好、质量轻、安装速度快，是外墙轻型化、装配化较理想的形式，因此在现代大型建筑和高层建筑上得到了广泛应用。
玻璃幕墙一般由三部分组成，即结构框架、填衬材料和幕墙玻璃。按照施工方法的不同可分为分件式玻璃幕墙和板块式玻璃幕墙两种。前者需要现场组合，后者只要在工厂预制后再到现场安装即可。按玻璃镶嵌方式的不同可分为明框玻璃幕墙、隐框玻璃幕墙、全玻璃幕墙、点式玻璃幕墙。
明框式玻璃幕墙是在建筑的主体结构上采用铝合金型材，首先组装幕墙的骨架，然后将玻璃置于铝合金型材的槽内。它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。
隐框式玻璃幕墙
明框式玻璃幕墙是最传统的玻璃幕墙形式，虽然有金属框架露于表面，但玻璃采用镶嵌或压扣等机械方式固定，工作性能可靠、使用寿命长、更安全可靠。隐框式玻璃幕墙分为全隐形和半隐形玻璃幕墙。

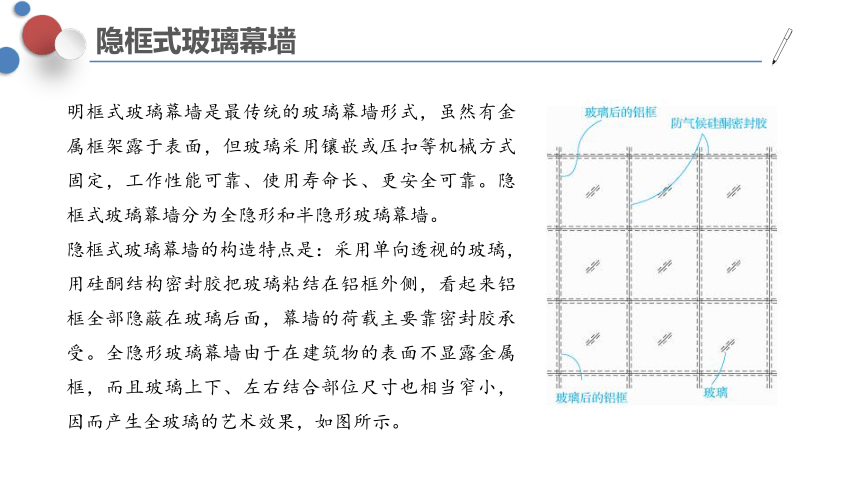

隐框式玻璃幕墙的构造特点是：采用单向透视的玻璃，用硅酮结构密封胶把玻璃粘结在铝框外侧，看起来铝框全部隐蔽在玻璃后面，幕墙的荷载主要靠密封胶承受。全隐形玻璃幕墙由于在建筑物的表面不显露金属框，而且玻璃上下、左右结合部位尺寸也相当窄小，因而产生全玻璃的艺术效果，如图所示。
9.5.2隐框式玻璃幕墙
半隐形玻璃幕墙可以是横明竖隐，也可以是竖明横隐，看上去有一个方向的金属线条，它不如全隐形玻璃幕墙简洁，立面效果稍差，但安全度比较高，如图所示。

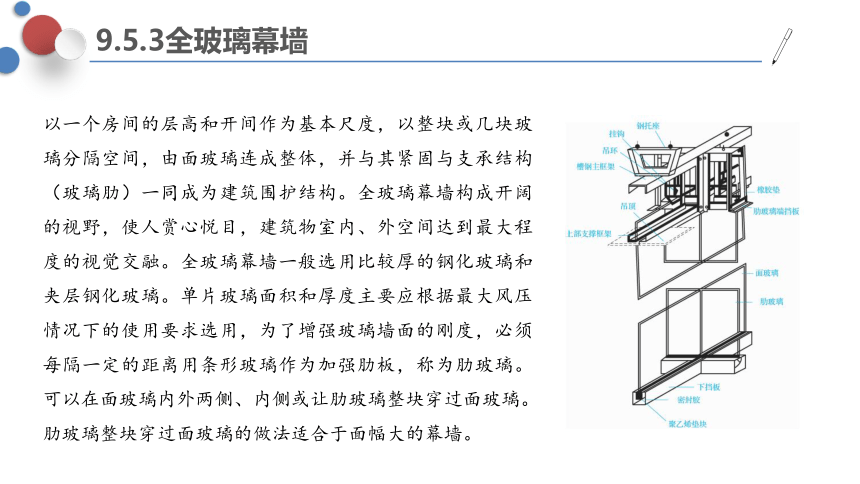

9.5.3全玻璃幕墙
以一个房间的层高和开间作为基本尺度，以整块或几块玻璃分隔空间，由面玻璃连成整体，并与其紧固与支承结构（玻璃肋）一同成为建筑围护结构。全玻璃幕墙构成开阔的视野，使人赏心悦目，建筑物室内、外空间达到最大程度的视觉交融。全玻璃幕墙一般选用比较厚的钢化玻璃和夹层钢化玻璃。单片玻璃面积和厚度主要应根据最大风压情况下的使用要求选用，为了增强玻璃墙面的刚度，必须每隔一定的距离用条形玻璃作为加强肋板，称为肋玻璃。可以在面玻璃内外两侧、内侧或让肋玻璃整块穿过面玻璃。肋玻璃整块穿过面玻璃的做法适合于面幅大的幕墙。
9.5.3全玻璃幕墙
全玻璃幕墙的面玻璃和肋玻璃有三种固定方式。
（1）用上部结构梁上悬吊下来的吊钩将肋玻璃及面玻璃固定，这种方式多用于高度较大的单块玻璃，如图（a）所示。
（2）用金属支架连接玻璃边框固定，如图（b）所示。
（3）用密封胶固定，如图（c）所示。
另外，面玻璃与肋玻璃相交部位应留出一定的间隙，用硅酮系列密封胶注满，避免“冷桥”出现，并减少金属型材的温度应力。玻璃上下结合处也采用密封胶，以提高安全性。
9.5.4点式玻璃幕墙
点式玻璃幕墙是近年来新出现的一种支承方式。按照支承结构的不同方式，点式玻璃幕墙在形式上可分为以下两种。（1）金属支承结构点式玻璃幕墙。这是目前采用最多的一种形式，它是用金属材料做支承结构体系，通过金属连接件和紧固件将面玻璃牢固地固定在它上面，十分安全可靠。其充分利用金属结构的灵活多变以满足建筑造型的需要，人们可以透过玻璃清楚地看到支承玻璃的整个结构体系。其玻璃的晶莹剔透和金属结构的坚固结实，体现了“美”与“力”的结合，增强了“虚”、“实”对比的效果。如图所示为点式玻璃幕墙及接驳抓。
9.5.4点式玻璃幕墙
（2）拉杆（索）结构点式玻璃幕墙。采用不锈钢拉杆或用与玻璃分缝相对应拉索做成幕墙的支承结构。玻璃通过金属连接件与其固定。在建筑中应充分运用机械加工的精度，使构件均为受拉杆件，因此，施工时要加以预应力，这种柔接可降低震动时玻璃的破损率。
建筑中的点式玻璃幕墙必须采用强度较高的钢化玻璃，厚度不小于12cm。钢化玻璃另一个重要特性是使用安全，在遇到较大外力而破坏时产生无锐角的细小碎块（俗称“玻璃雨”），不易伤人。无论采用何种玻璃，其设计强度都应根据《玻璃幕墙工程技术规范》（JGJ 采用。
一、案例引入
（1）参照素材中的建筑施工图，该工程墙体为300 mm厚普通实心砖，首层地面为人造石板地面，即在素土夯实的基层上铺80厚C10混凝土垫层，上设20厚1∶3水泥砂浆找平，再用8厚1∶1水泥砂浆铺设人造石板。室内外高差为300 mm。地震设防烈度为7度。根据其功能要求，选择一种合理的墙体承重方案，并叙述外墙作为承重墙的砌筑要求，并试设计其建筑外墙墙脚构造节点。
（2）以轻质隔墙为例，设计某一办公室的划分方案，使之具备办公和接待功能，并以此为依据做出墙体的装修方案，具体部位为：
①普通办公室墙面装修，要求简洁明快，以墙面涂料类为主。
②卫生间的墙面装修，要求表面光滑耐久，易清洗，以墙面贴面类为主。
应用案例
二、案例分析
（1）该建筑施工图显示外墙为300厚墙体，是考虑外墙保温要求，由于建筑功能上需要有较大而灵活的内部空间，在承重方案的选择上应考虑采用墙与柱混合承重结构。它的缺点是内部的框架与外围的墙体刚度不同，在水平荷载作用下，变形量不同，振幅也不同，不利于抗震。所以为加固墙身，要增加其他墙体加固措施。该方案可采用墙体承重，因此墙体的砌筑厚度应该为24墙，选择强度为M10的混合砂浆，组砌方式为一顺一丁式，整体建筑以墙与柱混合承重。
墙脚的构造由防潮层、勒脚、散水或明沟组成。考虑地震设防要求，要排除卷材防潮层的做法。
应用案例
①防潮层，采用防水砂浆防潮层，即抹一层20mm的1∶3水泥砂浆加5％防水粉拌和而成的防水砂浆。
②勒脚，采用抹灰勒脚，即勒脚部位抹20～30mm厚1∶2（或1∶2.5）水泥砂浆，并在外墙涂刷外墙涂料。
③散水或明沟，采用砖砌散水和明沟，做法如图所示。
应用案例
（2）办公室主要考虑隔声、防火要求，为减少楼板层荷载，同时考虑施工方便、工艺简单等因素，选择轻骨架隔墙较为合理。轻骨架隔墙构造方式采用金属骨架结合石膏板的构造。构造示意图如图所示。面层装饰采用贴墙纸的做法。
卫生间内墙面砖采用暗花陶瓷面砖，先在墙体基层上以15 mm厚1∶3水泥砂浆打底，再以5 mm厚1∶1水泥砂浆粘贴面砖。具体构造参考前文墙面装修做法。
应用案例
思考与练习
1.不同承重要求和美观要求的墙体砌筑方式有哪些？
2.墙体承重方案有几种 各有何利弊？
3.隔墙构造有哪几种 各有何特点？
4.墙面装修如何构造？贴面有几种方式？
5.幕墙构造有几种类型？
一、思考题
二、分析题
1.读懂素材中建筑施工图的墙体部分，了解其外墙、内墙、隔墙等的构造。
2.参观当地已建与在建的房屋建筑，了解其墙体的砌筑方式，墙体各个细部构造采用的是何种构造方式，并学会绘制其构造示意图。
