模块10楼板层与地面
YCF
01
楼板的构造
02
楼地面的装修
目录
CATALOG
03
阳台与雨篷的构造
01
楼板的构造
10.1.1楼地层的基本知识
10.1.2现浇钢筋混凝土楼板构造
10.1.3预制装配式钢筋混凝土楼板构造
10.1.4装配整体式钢筋混凝土楼板
10.1.1楼地层的基本知识

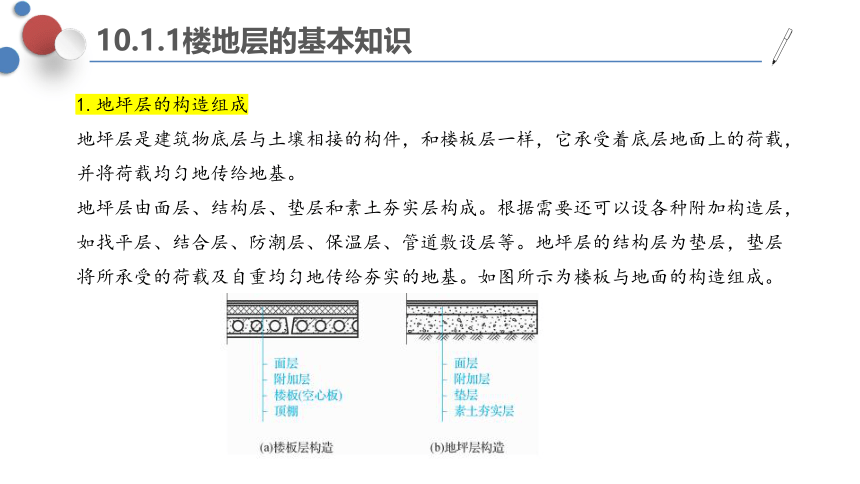

1.地坪层的构造组成
地坪层是建筑物底层与土壤相接的构件，和楼板层一样，它承受着底层地面上的荷载，并将荷载均匀地传给地基。
地坪层由面层、结构层、垫层和素土夯实层构成。根据需要还可以设各种附加构造层，如找平层、结合层、防潮层、保温层、管道敷设层等。地坪层的结构层为垫层，垫层将所承受的荷载及自重均匀地传给夯实的地基。如图所示为楼板与地面的构造组成。
10.1.1楼地层的基本知识

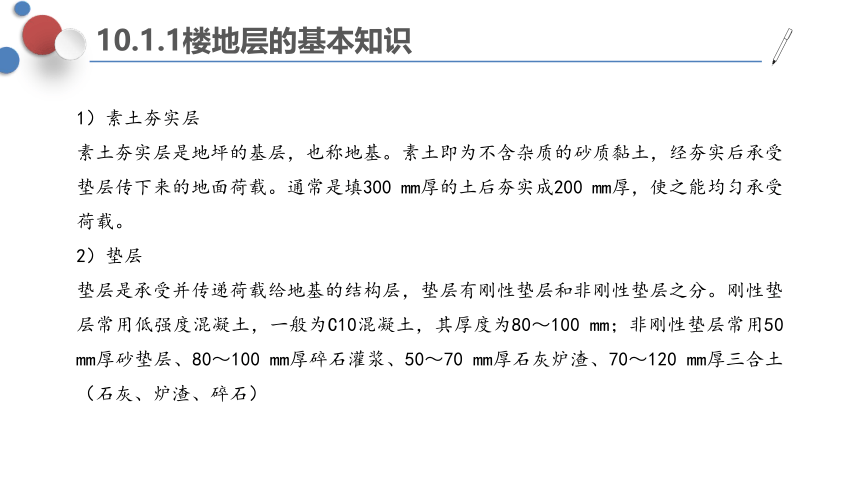

1）素土夯实层
素土夯实层是地坪的基层，也称地基。素土即为不含杂质的砂质黏土，经夯实后承受垫层传下来的地面荷载。通常是填300 mm厚的土后夯实成200 mm厚，使之能均匀承受荷载。
2）垫层
垫层是承受并传递荷载给地基的结构层，垫层有刚性垫层和非刚性垫层之分。刚性垫层常用低强度混凝土，一般为C10混凝土，其厚度为80～100 mm；非刚性垫层常用50 mm厚砂垫层、80～100 mm厚碎石灌浆、50～70 mm厚石灰炉渣、70～120 mm厚三合土（石灰、炉渣、碎石）
10.1.1楼地层的基本知识
刚性垫层用于地面要求较高及薄而脆的面层，如水磨石地面、瓷砖地面、大理石地面等。非刚性垫层常用于厚且不易断裂的面层，如混凝土地面、水泥制品块地面等。
对于某些室内荷载大且地基较差，并且有保温等特殊要求的地方，或面层装修标准较高的地面，可在地基上先做非刚性垫层，再做一层刚性垫层，即复式垫层。
3）面层
地坪面层与楼板面层一样，是人们日常生活、工作、生产直接接触的地方，不同的房间对面层有着不同的要求，面层应坚固耐磨、表面平整、光洁、易清洁、不起尘。对于居住和人们长时间停留的房间，要求有较好的蓄热性和弹性；浴室、厕所则要求耐潮湿、不透水；厨房、锅炉房要求地面防水、耐火；实验室则要求耐酸碱、耐腐蚀等。
10.1.1楼地层的基本知识

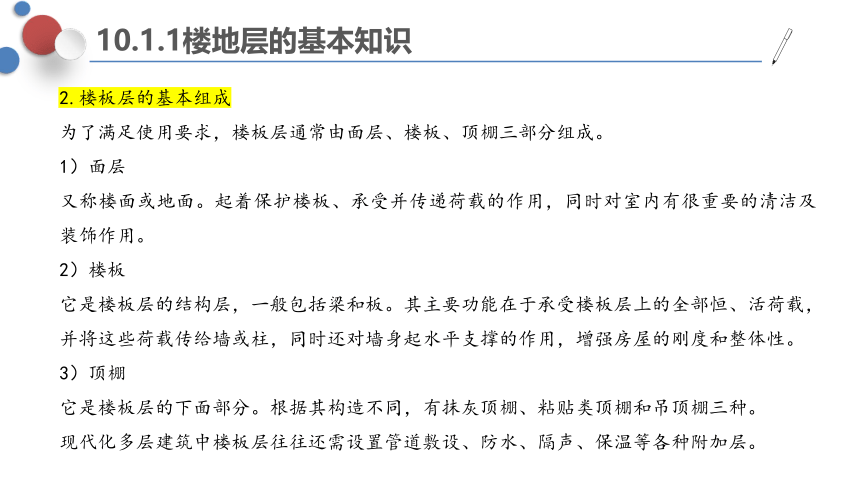

2.楼板层的基本组成
为了满足使用要求，楼板层通常由面层、楼板、顶棚三部分组成。
1）面层
又称楼面或地面。起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。
2）楼板
它是楼板层的结构层，一般包括梁和板。其主要功能在于承受楼板层上的全部恒、活荷载，并将这些荷载传给墙或柱，同时还对墙身起水平支撑的作用，增强房屋的刚度和整体性。
3）顶棚
它是楼板层的下面部分。根据其构造不同，有抹灰顶棚、粘贴类顶棚和吊顶棚三种。
现代化多层建筑中楼板层往往还需设置管道敷设、防水、隔声、保温等各种附加层。
10.1.1楼地层的基本知识

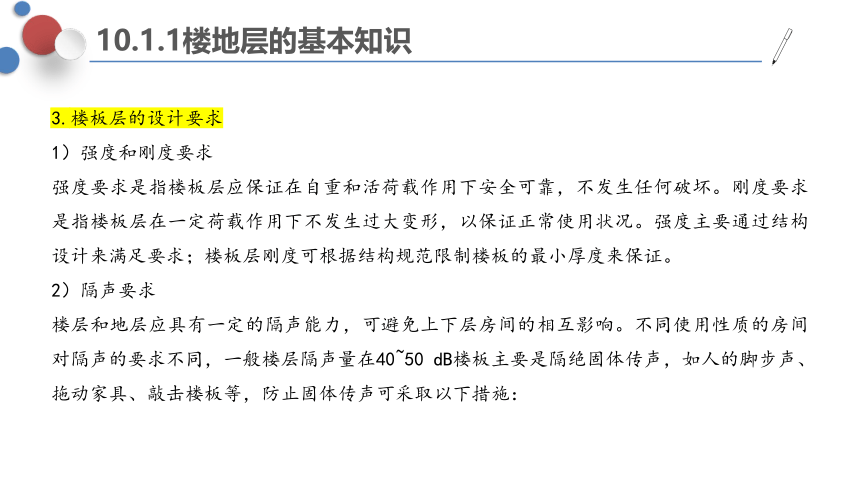

3.楼板层的设计要求
1）强度和刚度要求
强度要求是指楼板层应保证在自重和活荷载作用下安全可靠，不发生任何破坏。刚度要求是指楼板层在一定荷载作用下不发生过大变形，以保证正常使用状况。强度主要通过结构设计来满足要求；楼板层刚度可根据结构规范限制楼板的最小厚度来保证。
2）隔声要求
楼层和地层应具有一定的隔声能力，可避免上下层房间的相互影响。不同使用性质的房间对隔声的要求不同，一般楼层隔声量在40~50 dB楼板主要是隔绝固体传声，如人的脚步声、拖动家具、敲击楼板等，防止固体传声可采取以下措施：
10.1.1楼地层的基本知识
（1）在楼板表面铺设地毯、橡胶、塑料毡等柔性材料，减弱撞击楼板层的和楼板本身的振动，隔声效果好。
（2）在楼板下加设吊顶，用隔绝空气声的办法来降低固体传声。吊顶的面层应很密实，不留缝隙，以免降低隔声效果。吊顶与楼板的连接采用弹性连接其隔声效果更好。
3）防火要求
建筑物各构件均应按建筑物耐火等级进行防火设计，保证在火灾发生时，在一定时间内不至于因楼板塌陷而给生命和财产带来损失。
4）防潮、防水要求
对于卫生间、盥洗室、厨房或学校的实验室、医院的检验室等有水的房间，因地面潮湿、易积水，都应该进行防潮防水处理，以防水的渗漏，影响下层空间的正常使用或者渗入墙体，使结构内部产生冷凝水，破坏墙体和内外饰面。
10.1.1楼地层的基本知识
5）便于敷设管线
由于现代建筑中的各种服务设施更加完善，有更多的管道、线路将借楼板层来敷设。为保证室内平面布置更加灵活，空间使用更加完整，在楼板层的设计中，必须仔细考虑各种设备管线的走向。
6）经济要求
在多层房屋中楼板层和地坪层的造价约占总造价的20%～30%，因此在进行结构选型、确定构造方案时，应与建筑物的质量标准和房间使用要求相适应，减少材料消耗，降低工程造价，满足建筑经济的要求。
10.1.2现浇钢筋混凝土楼板构造
现浇钢筋混凝土楼板是经现场支设模板、绑扎钢筋（一般用光圆钢筋，目前正在推广冷轧带肋刻痕钢丝，其具有强度高且与混凝土有较好的粘结力等优点）、浇筑并振捣混凝土养护等工序而制成的楼板。它具有整体性好、抗震性强、防水抗渗性好、能适应各种建筑平面形状变化等优点，但仍存在模板用量多、钢筋易锈蚀、应有足够的保护层厚度（一般不小于15mm）、现场湿作业量大、受季节影响等不足。目前施工中已采用大规格模板，并通过组织好施工、加强流水作业等方法逐步改善，所以目前被广泛地应用。
现浇钢筋混凝土楼板可分为板式楼板、梁板式楼板、井式楼板、无梁楼板、钢衬板组合楼板。
10.1.2现浇钢筋混凝土楼板构造
1.板式楼板
板式楼板是直接支撑在墙上且厚度相同的平板。荷载直接由楼板传给墙体，而不需另外设梁，由于采用大规格模板，因此板底平整，有时顶棚可不另外抹灰（模板间混凝土的“接缝”需打磨平整），目前现浇楼板被较多采用。
2梁板式楼板
梁板式楼板适用于开间、进深尺寸大的房间，如果仍然采用板式楼板，必然要加大板的厚度，增加板内配筋致使自重加大，不经济，在此情况下可在适当位置设置梁，故称为梁板式楼板，如图所示。
10.1.2现浇钢筋混凝土楼板构造
1）单向板楼板
单向板楼板由主梁、次梁、板构成，其板的长边与短边跨度之比大于2。主梁跨度一般为6～9m，截面高度为主梁跨度的1/14～1/8，宽度为梁高的1/3～1/2。次梁的跨度（即主梁间距）一般为4～7 m，截面高度为次梁跨度的1/18～1/12，宽度为梁高的1/3～1/2。板的跨度（即次梁的间距）一般为1.8～3.0m，板厚不小于其跨度的1/40（一般取70～100mm），板内受力钢筋沿短边方向布置（在板的受拉一侧，并留出保护层厚度），分布筋沿长边方向布置（在受力钢筋的内侧）。受力与传力方式如图（a）所示。楼板直接承受荷载并传递给次梁，次梁承受荷载并传给主梁，主梁将荷载传给柱或墙体。
10.1.2现浇钢筋混凝土楼板构造
2）双向板楼板
双向板楼板由板、肋梁构成，其板的长边与短边跨度之比小于等于2。对于单跨简支板，板厚不小于短边跨度的1/45，对于连续双向板，其板厚不小于短边跨度的1/50，板的两个方向均布置受力钢筋（短边方向的受力钢筋放在外侧），如图（b）所示。
10.1.2现浇钢筋混凝土楼板构造
3.井式楼板
房间平面形状为方形或接近方形（长边与短边之比小于1.5）时，两个方向上的梁正放正交或斜放正交，梁的截面尺寸相同等距离布置而形成方格，方格上布置楼板，这种形式的楼板称为井式楼板，如图所示。梁跨可达30 m，板跨一般为3 m左右。井式楼板一般井格外露，产生结构带来的自然美感，房间内不设柱，适用于门厅、大厅、会议室、小型礼堂等。
10.1.2现浇钢筋混凝土楼板构造
4.无梁楼板
无梁楼板是将板直接支承在柱和墙上而不设梁的楼板，如图所示。一般在柱顶设置柱帽以增大柱对楼板的支承面积和减小板的跨度，柱网一般为间距不大于6 m的方形网格，板厚不小于120 mm。无梁楼板顶棚平整，楼层净空大,采光、通风好，多用于楼板上活荷载较大的商店、仓库、展览馆等建筑。
10.1.2现浇钢筋混凝土楼板构造
5.钢衬板组合楼板
钢衬板组合楼板是利用压型钢衬板，分单层或双层支撑在钢梁上，然后在其上现浇钢筋混凝土而形成的整体式楼板结构，主要用于大空间的高层民用建筑或大跨度的工业建筑，如图所示。压型钢衬板作为混凝土永久性模板简化了施工程序，加快了施工进度，压型钢板的肋部空间可穿设电力管线，悬吊管道，或制作吊顶棚的支托。但因其造价较高，故目前在我国较少采用。其构造由楼面层，组合板和钢梁三部分组成，构造形式有单层钢衬板组合楼板和双层钢衬板组合楼板两类，钢衬板之间和钢衬板与钢梁之间的连接一般采用焊接、螺栓连接、铆钉连接等方法。
10.1.3预制装配式钢筋混凝土楼板构造
预制钢筋混凝土楼板是指在预制构件厂或施工现场制作而成并在工地进行安装的楼板。这种楼板可提高工业化施工水平、节约模板、缩短工期，尤其是
采用预应力楼板时可减小构件的变形、裂缝。但因其整体性较差，
故近几年在抗震区的应用范围受到很大限制。
1.预制钢筋混凝土楼板的种类
1）实心平板
预制实心平板跨度一般较小，不超过2.4m，预应力实心平板可达到2.7m，板厚为跨度的1/30，一般为60～100mm，宽度为600mm或900mm。预制实
心平板板面平整、制作简单、安装方便。由于跨度较小，通常
用做走道板、架空隔板、地沟盖板等，如图所示。
10.1.3预制装配式钢筋混凝土楼板构造
2）槽形板
在实心平板的两侧或四周设边肋而形成的槽形板属于梁、板组合构件。由于有小肋承担板上全部荷载，故板厚仅为25～40 mm，槽形板的跨度可达7.2 m，宽度有600mm、900mm、1200mm等，肋高为板跨的1/25～1/20，通常为150～300mm。槽形板具有自重轻、受力合理、节省材料、造价低、便于开孔留洞等优点。
槽形板依具体安装不同可分为正槽板（板肋朝下）和反槽板（板肋朝上）两种，如图所示。正槽板由于板底不平，通常须设吊顶。反槽板受力不如正槽板合理，安装后楼面不平整，可在肋与肋之间填放松散材料，解决隔声、保温、隔热等问题。
10.1.3预制装配式钢筋混凝土楼板构造
3）空心板
空心板是把板的内部做成孔洞，与实心平板相比，在不增加钢筋和混凝土用量的前提下，可提高构件的承载能力和刚度、减轻自重、节省材料，其孔洞有方孔和圆孔两种。空心板制作较方便，自重轻，隔热、隔声效果好，但板面不能随便开洞，以避免因破坏板肋而影响承载能力。板厚依其跨度大小不同分有120mm、180mm、240 mm等，板宽有600mm、900mm、1 200mm等，
如图所示。在安装空心板前，孔洞应用预制
混凝土块或砖块砂浆堵严（安装后要穿导线
和上部无墙体板除外），以提高承受上部墙
体传来的各种荷载（墙体自重、上部各层楼板的自重和活荷载等）时的板端抗压能力、传载能力和避免传声、传热、灌浆材料渗入等。
10.1.3预制装配式钢筋混凝土楼板构造
2.预制装配式钢筋混凝土楼板的安装
1）安装的一般要求
（1）支承楼板的墙或梁表面应平整，其上用M5水泥砂浆坐浆，厚度为20mm，以避免板缝的产生和发展。
（2）板支撑在墙上的搁置长度不小于100mm，支撑在钢筋混凝土梁上的搁置长度不小于80mm，以满足传递荷载、墙体抗压的要求。
（3）预制板一般为单向受力构件，不得把预制板搭在与长边平行的墙上，也不能当做悬臂板使用，以避免无筋一侧受拉而破坏。
（4）预制板上不得凿孔，板端不得开口，板端钢筋不得剪断，否则会因受损而严重影响其承载能力，甚至造成板体破坏。
（5）板缝用C20细石混凝土灌实，以加强板与板的联系，增强建筑刚度。
10.1.3预制装配式钢筋混凝土楼板构造
2）安装节点的构造
（1）板支撑在墙上。用拉接筋将板与墙连接起来。非地震区，拉接筋间距不超过4m，地震区依设防要求而减小，如图所示。
（2）板支撑在梁上。因梁的断面形状不同有三种情况，当梁的断面为矩形时，预制板搁置在梁顶，此时梁板的高度较大;当梁的断面形状为花篮形、十字形时，可把板搁置在梁侧的挑出部分，此时板不占用高度，故当层高不变时此种安装形式可以提高梁底标高，增大净空高度，如图所示。
10.1.3预制装配式钢筋混凝土楼板构造
3）板缝的调整
（1）增大板缝。当缝差在60mm以内时，重新调整板缝的宽度。一般板缝为10～20mm，超过20mm的板缝应计算配筋、支模板并用C20以上的混凝土浇筑板缝。
（2）挑砖。当缝差在60～120mm时，由平行于板边的墙挑砖，挑出的砖与板的上下表面平齐。
（3）现浇板带。当缝差为120～200mm时，用局部现浇板带的方法解决，现浇板带一般位于墙边，以便于埋设穿越楼板的管道，或设于较重的隔墙下。
（4）当缝差超过200mm时，应考虑重新选板（可以考虑采用不同宽度的板组合）或采用调缝板。
10.1.4装配整体式钢筋混凝土楼板
为了克服现浇板消耗模板量大、预制板整体性差的缺点，可先将楼板的一部分预制安装后，再整浇一层钢筋混凝土，这种楼板被称为是装配整体式钢筋混凝土楼板。装配整体式钢筋混凝土楼板按结构及构造方法的不同可分为密肋楼板和叠合楼板等类型。
1.密肋楼板
密肋楼板是在预制或现浇的钢筋混凝土小梁之间先填充陶土空心砖、加气混凝土块、粉煤灰块等块材，然后整浇混凝土而成，如图所示。这种楼板构件数量多、施工麻烦，在工程中应用的较少。
10.1.4装配整体式钢筋混凝土楼板
2.叠合楼板
叠合楼板是以预制钢筋混凝土薄板为永久模板并承受施工荷载，上面整浇混凝土叠合层所形成的一种整体楼板，其构造方式如图所示。板中混凝土叠合层强度为C20级，厚度一般为100～120mm。这种楼板具有良好的整体性，板中预制薄板具有结构、模板、装修等多种功能，施工简便，适用于住宅、宾馆、教学楼、办公楼、医院等建筑。
