第二部分建筑构造认知
模块10楼板层与地面
YCF
01
楼板的构造
02
楼地面的装修
目录
CATALOG
03
阳台与雨篷的构造

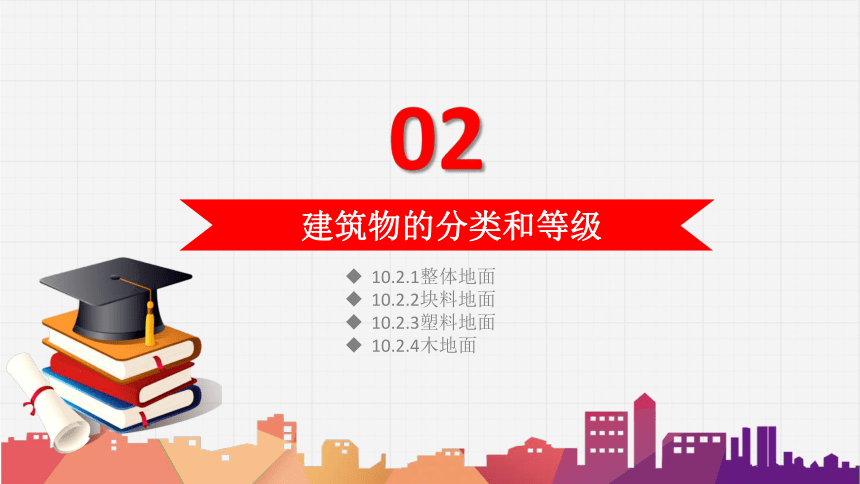

02
建筑物的分类和等级
10.2.1整体地面
10.2.2块料地面
10.2.3塑料地面
10.2.4木地面
10.2.1整体地面

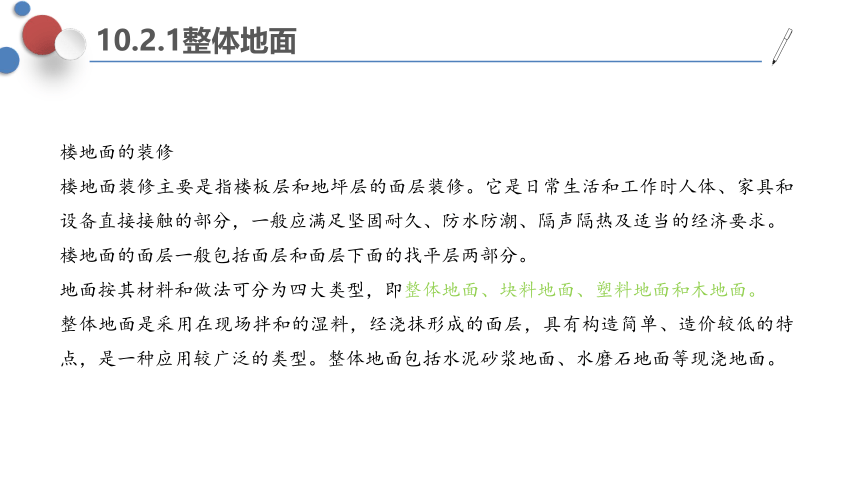

楼地面的装修
楼地面装修主要是指楼板层和地坪层的面层装修。它是日常生活和工作时人体、家具和设备直接接触的部分，一般应满足坚固耐久、防水防潮、隔声隔热及适当的经济要求。
楼地面的面层一般包括面层和面层下面的找平层两部分。
地面按其材料和做法可分为四大类型，即整体地面、块料地面、塑料地面和木地面。
整体地面是采用在现场拌和的湿料，经浇抹形成的面层，具有构造简单、造价较低的特点，是一种应用较广泛的类型。整体地面包括水泥砂浆地面、水磨石地面等现浇地面。
10.2.1整体地面
1.水泥砂浆地面
水泥砂浆地面是指在混凝土垫层或结构层上抹水泥砂浆，如图所示。一般有单层和双层两种做法。单层做法只抹一层20～25 mm厚1∶2或1∶2.5水泥砂浆；双层做法是增加一层10～20 mm厚1∶3水泥砂浆找平层，表面只抹5～10 mm厚1∶1.5水泥砂浆。双层做法虽增加了工序，但不易开裂。此地面构造简单、坚固，能防潮、防水，而且造价又较低。但水泥地面蓄热系数大，冬天感觉冷，空气湿度大时易产生凝结水，而且表面易起灰，不易清洁。
10.2.1整体地面

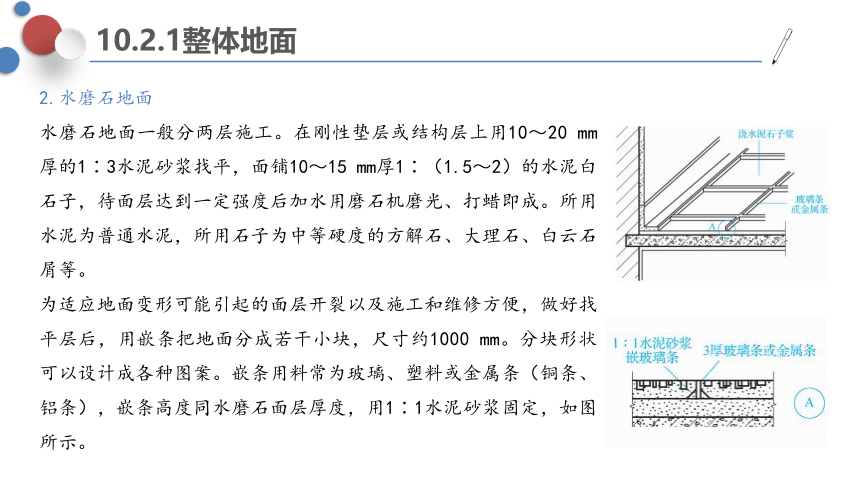

2.水磨石地面
水磨石地面一般分两层施工。在刚性垫层或结构层上用10～20 mm厚的1∶3水泥砂浆找平，面铺10～15 mm厚1∶（1.5～2）的水泥白石子，待面层达到一定强度后加水用磨石机磨光、打蜡即成。所用水泥为普通水泥，所用石子为中等硬度的方解石、大理石、白云石屑等。
为适应地面变形可能引起的面层开裂以及施工和维修方便，做好找平层后，用嵌条把地面分成若干小块，尺寸约1000 mm。分块形状可以设计成各种图案。嵌条用料常为玻璃、塑料或金属条（铜条、铝条），嵌条高度同水磨石面层厚度，用1∶1水泥砂浆固定，如图所示。

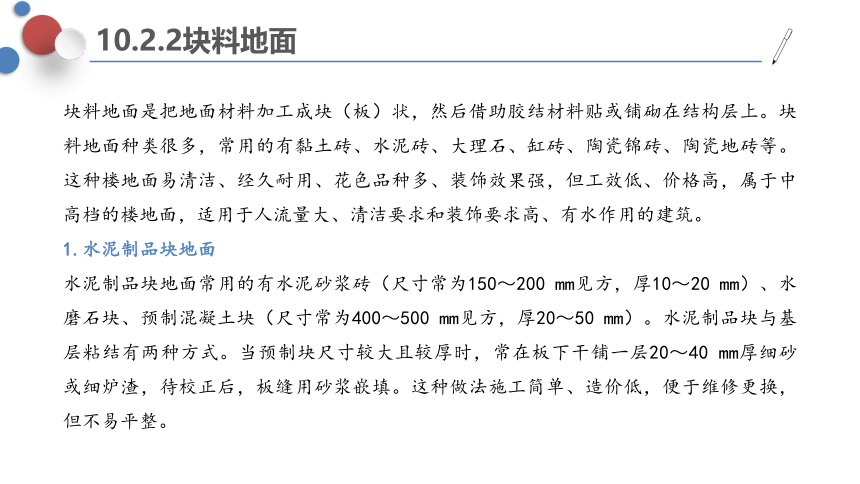

10.2.2块料地面
块料地面是把地面材料加工成块（板）状，然后借助胶结材料贴或铺砌在结构层上。块料地面种类很多，常用的有黏土砖、水泥砖、大理石、缸砖、陶瓷锦砖、陶瓷地砖等。这种楼地面易清洁、经久耐用、花色品种多、装饰效果强，但工效低、价格高，属于中高档的楼地面，适用于人流量大、清洁要求和装饰要求高、有水作用的建筑。
1.水泥制品块地面
水泥制品块地面常用的有水泥砂浆砖（尺寸常为150～200 mm见方，厚10～20 mm）、水磨石块、预制混凝土块（尺寸常为400～500 mm见方，厚20～50 mm）。水泥制品块与基层粘结有两种方式。当预制块尺寸较大且较厚时，常在板下干铺一层20～40 mm厚细砂或细炉渣，待校正后，板缝用砂浆嵌填。这种做法施工简单、造价低，便于维修更换，但不易平整。
10.2.2块料地面
城市人行道常按此方法施工。当预制块小而薄时，则采用12～20 mm厚1∶3的水泥砂浆做结合层，铺好后再用1∶1的水泥砂浆嵌缝。这种做法坚实、平整，但施工较复杂，造价也较高，如图所示。
10.2.2块料地面
2.花岗石板、大理石板地面
花岗石板、大理石板的尺寸一般为300 mm×300 mm～600 mm×600 mm，厚度为20～30 mm，属于高级楼地面材料。铺设前应按房间尺寸预定制作，铺设时需预先试铺，合适后再开始正式粘贴，具体做法是：先在混凝土垫层或楼板找平层上实铺30 mm厚1∶（3～4）干硬性水泥砂浆作结合层，上面撒素水泥面（洒适量清水）;然后铺贴楼地面板材，挤紧缝隙，用橡皮锤或木锤敲实;最后用素水泥浆擦缝，如图所示。
花岗石板的耐磨性与装饰效果好，但价格昂贵，属于高级的地面装修材料。
10.2.2块料地面
3.缸砖及陶瓷锦砖地面
缸砖是用陶土焙烧而成的一种无釉砖块，形状有正方形（尺寸为100 mm×100 mm和150 mm×150 mm，厚10～19 mm）、六边形、八边形等，颜色也有多种。缸砖背面有凹槽，可使砖块和基层粘结牢固，铺贴时一般用15～20 mm厚1∶3的水泥砂浆做结合材料，要求平整、横平竖直，如图所示。缸砖具有质地坚硬、耐磨、耐水、耐酸碱、易清洁等特点。
10.2.2块料地面
陶瓷锦砖又称马赛克，是以优质瓷土烧制而成的小尺寸瓷砖，其铺设特点与面砖相似。待整体胶结固定后，浇水，揭去表面的牛皮纸即可见陶瓷锦砖的正面图案。它主要用于防滑要求较高的卫生间、浴室等房间的地面，如图所示。
10.2.3塑料地面
从广义上讲，塑料地面包括一切由有机物质为主要材料制成的地面覆盖材料，如以一定厚度平面状的块材或卷材形式的油地毡、橡胶地毯、涂料地面和涂布无缝地面。
塑料地面装饰效果好,色彩鲜艳,施工简单,维修保养方便，有一定弹性,脚感舒适,步行时噪声小。但它有易老化、日久失去光泽、受压后产生凹陷、不耐高热、硬物刻画易留痕等缺点。
1.聚氯乙烯塑料地面
聚氯乙烯塑料地面以聚氯乙烯树脂为主要胶结材料，配以增塑剂、填充料、稳定剂、润滑剂和颜料，经高速混合、塑化、辊压或层压成型而成。聚氯乙烯塑料地面品种繁多，就外形来看，有块材和卷材之分；就材质来看，有软质和半硬质之分；就结构来看，有单层和多层复合之分；就颜色来看，有单色和复色之分。聚氯乙烯地面所用的粘结剂也有多种，如溶剂性氯丁橡胶粘结剂、聚酯酸乙烯粘结剂、环氧树脂粘结剂、水乳型氯丁橡胶粘结剂等。
10.2.3塑料地面
其施工方法是在清理基层后，根据房间大小设计图案、排料、编号，在基层上弹线定位，由中心向四周铺贴，如图所示。半硬质聚氯乙烯地板的规格为100 mm×100 mm～700 mm×700 mm，厚1.5～1.7 mm，粘结剂与软质地面相同。施工时，先将粘结剂均匀地刮涂在地面上，几分钟后，将塑料地板按设计图案贴在地面上，并用抹布擦去缝中多余的粘结剂。尺寸较大者如700 mm×700 mm的，可不用粘结剂，铺平后即可使用。
10.2.3塑料地面
2.涂料地面
涂料地面和涂布无缝地面，它们的区别在于：前者以涂刷方法施工，涂层较薄；而涂布地面以刮涂方式施工，涂层较厚。
用于地面的涂料有地板漆、过氯乙烯地面涂料、苯乙烯地面涂料等。这些涂料施工方便、造价较低，可以提高地面耐磨性和韧性以及不透水性，适用于民用建筑中的住宅、医院等。但由于过氯乙烯、苯乙烯地面涂料是溶剂型的，施工时有大量有机溶剂逸出，污染环境；另外，由于涂层较薄耐磨性差，故不适于人流密集，经常受到物体或鞋底摩擦的公共场所。
10.2.4木地面
木地面的主要特点是弹性好、不起尘、易清洁、导热系数小，但造价较高，是一种高级楼地面的类型，常用于住宅、宾馆、体育馆、剧院舞台等建筑。
按构造方式分为空铺式木地面、实铺式木地面、复合木地面三种类型。
1.空铺式木地面
空铺式木楼地面是将木楼地面架空铺设，使板下有足够的空间便于通风，以保持干燥，具体构造如图所示。由于其构造复杂，耗费木材较多，故一般用于要求环境干燥、对楼地面有较高的弹性要求的房间。
10.2.4木地面
2.实铺式木地面
实铺木地面是直接在实体基层上铺设木地板。先将木搁栅固定在结构层上，木搁栅的断面尺寸一般为50 mm×50 mm或50 mm×70 mm，间距为400～500 mm，然后在木搁栅上铺钉木板材。木板材可采用单层、双层和粘贴式做法，具体构造如图所示。底层地面为了防潮，需在结构层上涂刷冷底子油和热沥青。
10.2.4木地面
3.复合木地面
复合木地面一般由四层复合而成。第一层为透明人造金刚砂的超强耐磨层；第二层为木纹装饰纸层；第三层为高密度纤维板的基材层；第四层为防水平衡层，经高性能合成树脂浸渍后，再经高温、高压压制，四边开榫而成。这种木地板精度高，特别耐磨，阻燃性、耐污性好，保温、隔热及观感方面可与实木地板相媲美。复合木地板的规格一般为8 mm×190mm×1200mm，一般采用悬浮铺设，即在较平整的基层上先铺设一层聚乙烯薄膜作为防潮层。铺设时，复合木地板四周的榫槽用专用的防水胶密封，以防止地面水向下浸入。
