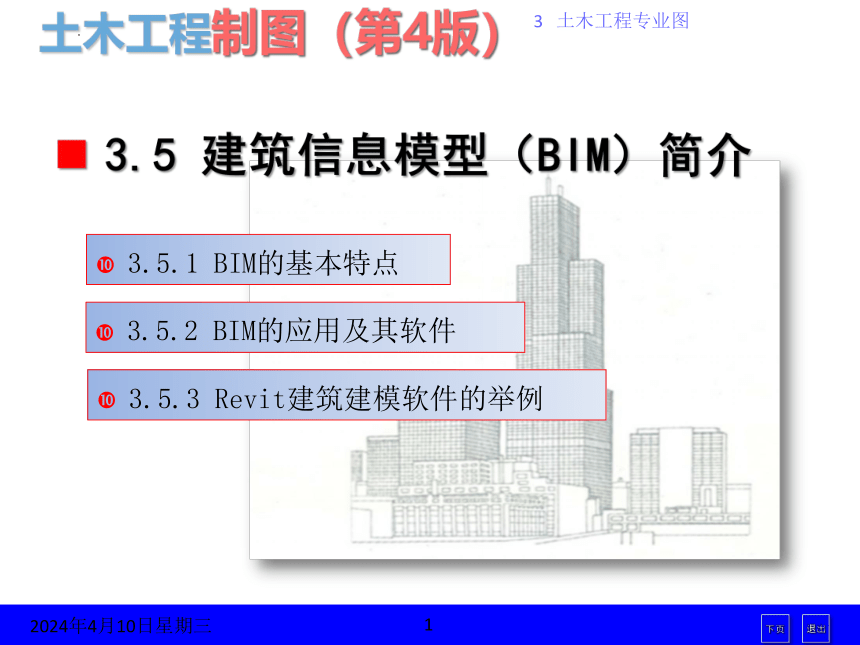

3.5 建筑信息模型（BIM）简介
3.5.2 BIM的应用及其软件
3.5.3 Revit建筑建模软件的举例
3.5.1 BIM的基本特点

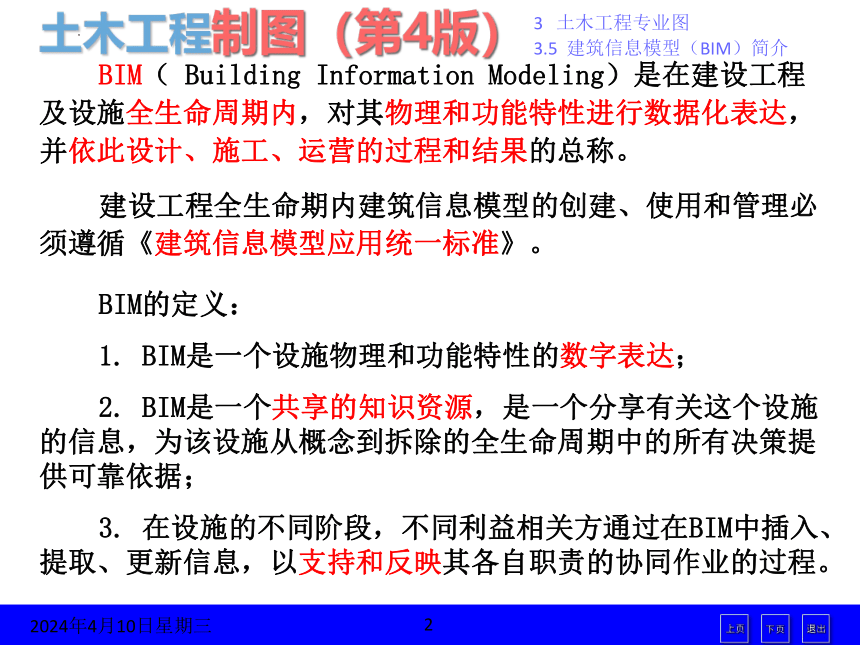

BIM（ Building Information Modeling）是在建设工程及设施全生命周期内，对其物理和功能特性进行数据化表达，并依此设计、施工、运营的过程和结果的总称。
建设工程全生命期内建筑信息模型的创建、使用和管理必须遵循《建筑信息模型应用统一标准》。
BIM的定义：
1. BIM是一个设施物理和功能特性的数字表达；
2. BIM是一个共享的知识资源，是一个分享有关这个设施的信息，为该设施从概念到拆除的全生命周期中的所有决策提供可靠依据；
3. 在设施的不同阶段，不同利益相关方通过在BIM中插入、提取、更新信息，以支持和反映其各自职责的协同作业的过程。

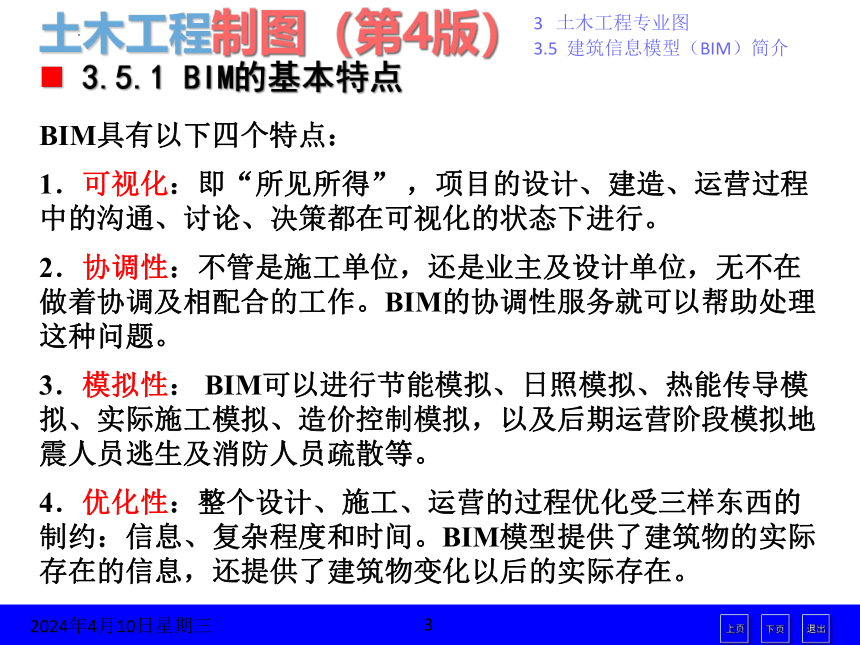

3.5.1 BIM的基本特点
BIM具有以下四个特点：
1．可视化：即“所见所得” ，项目的设计、建造、运营过程中的沟通、讨论、决策都在可视化的状态下进行。
2．协调性：不管是施工单位，还是业主及设计单位，无不在做着协调及相配合的工作。BIM的协调性服务就可以帮助处理这种问题。
3．模拟性： BIM可以进行节能模拟、日照模拟、热能传导模拟、实际施工模拟、造价控制模拟，以及后期运营阶段模拟地震人员逃生及消防人员疏散等。
4．优化性：整个设计、施工、运营的过程优化受三样东西的制约：信息、复杂程度和时间。BIM模型提供了建筑物的实际存在的信息，还提供了建筑物变化以后的实际存在。

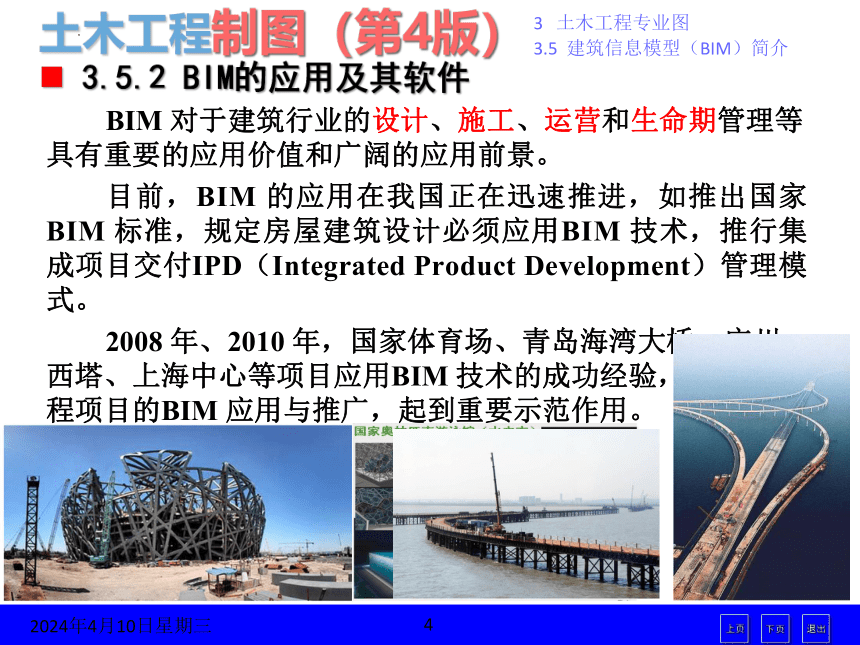

3.5.2 BIM的应用及其软件
BIM 对于建筑行业的设计、施工、运营和生命期管理等具有重要的应用价值和广阔的应用前景。
目前，BIM 的应用在我国正在迅速推进，如推出国家 BIM 标准，规定房屋建筑设计必须应用BIM 技术，推行集成项目交付IPD（Integrated Product Development）管理模式。
2008 年、2010 年，国家体育场、青岛海湾大桥、广州西塔、上海中心等项目应用BIM 技术的成功经验，对大型工程项目的BIM 应用与推广，起到重要示范作用。

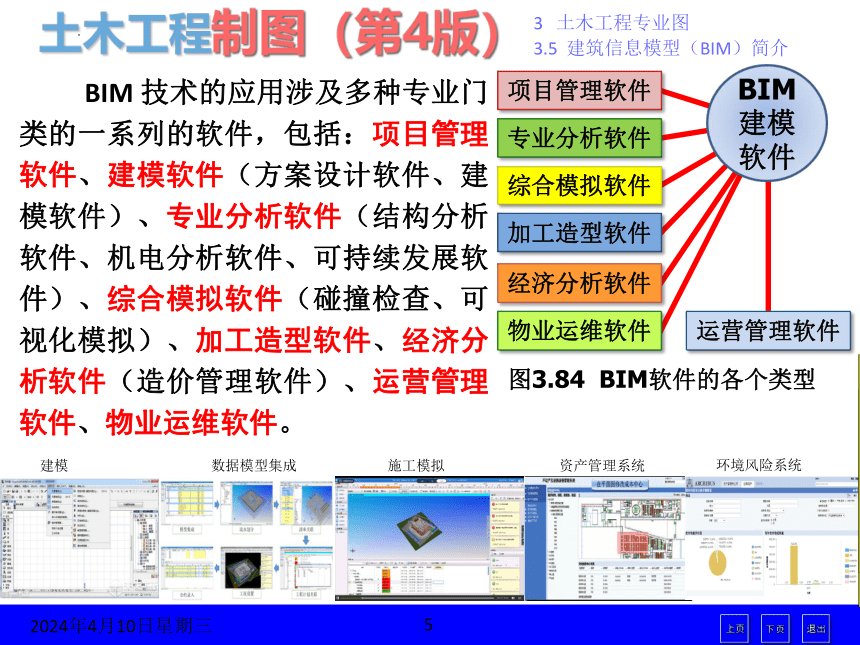

图3.84 BIM软件的各个类型
BIM 技术的应用涉及多种专业门类的一系列的软件，包括：项目管理软件、建模软件（方案设计软件、建模软件）、专业分析软件（结构分析软件、机电分析软件、可持续发展软件）、综合模拟软件（碰撞检查、可视化模拟）、加工造型软件、经济分析软件（造价管理软件）、运营管理软件、物业运维软件。
建模
数据模型集成
施工模拟
资产管理系统
环境风险系统
项目管理软件以项目信息为基础，串联项目策划、设计、施工、营运过程的各项工作，在线解析、计算、图形化展示等，把BIM的成果发布成静态、动态、智能信息，保障业务流转顺畅。
方案设计软件用于设计的初期，用于业主与设计师之间沟通与研究项目设计方案优化。然后转化到BIM核心建模软件里面进行更深化的设计，继续优化并验证满足业主的要求。
专业分析软件使用BIM的数据模型进行结构计算，日照、风环境、热工、景观可视度、噪音等方面进行分析，并通过数据交换实现BIM建模、计算分析、其他应用软件模型的更新。
综合模拟软件。对模型本身进行检查，质量是否符合规范，并能在不同的阶段快速的产生可视化。施工过程管控软件集成进度、预算、资源、施工组织等关键信息，对施工过程进行模拟，及时为施工过程中的技术、生产、商务等环节提供准确的形象进度、物资消耗、过程计量、成本核算等核心数据，实现了有效决策和精细管理，从而达到减少施工变更，缩短工期、控制成本、提升质量的目的。
加工造型软件对建材的设计、施工等转变为加工代码。
经济分析软件对BIM提供的数据进行统计与分析，提供经济分析、管理所需要的数据。
运营管理软件提供中央集控系统和物业管理系统分别提供智能化资产管理、空间管理、安全监控、消防应急管理等。
专业分析软件
项目管理软件
综合模拟软件
加工造型软件
运营管理软件
经济分析软件
物业运维软件
BIM
建模
软件
ArchiCAD 建筑、复合梁和柱建模软件。

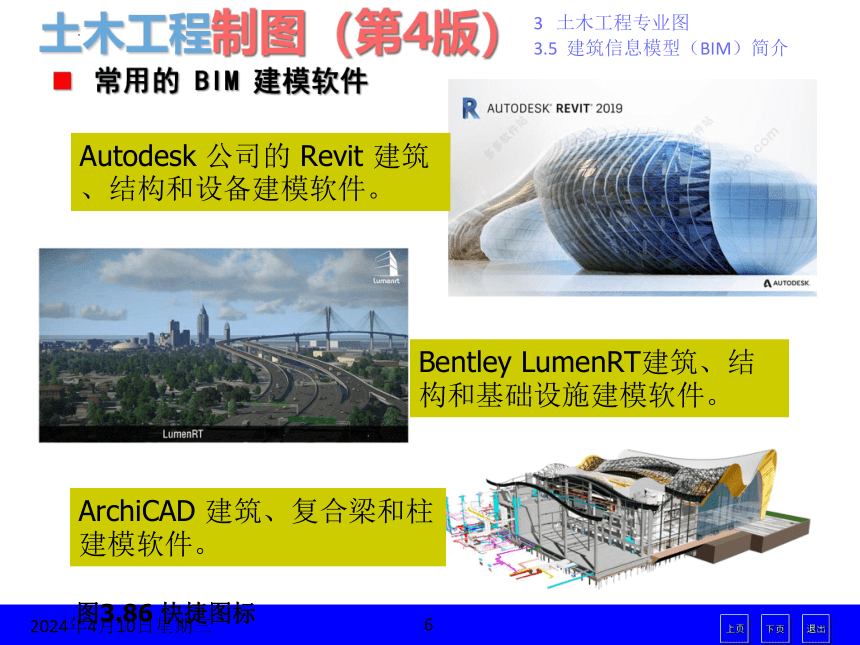

常用的 BIM 建模软件
图3.86 快捷图标
Autodesk 公司的 Revit 建筑、结构和设备建模软件。
Bentley LumenRT建筑、结构和基础设施建模软件。

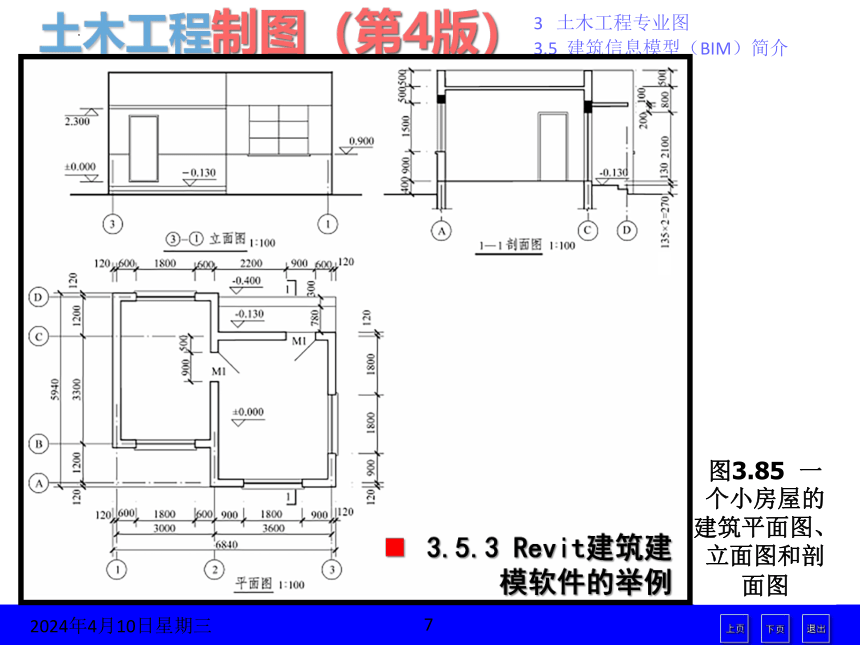

图3.85 一个小房屋的建筑平面图、立面图和剖面图
3.5.3 Revit建筑建模软件的举例

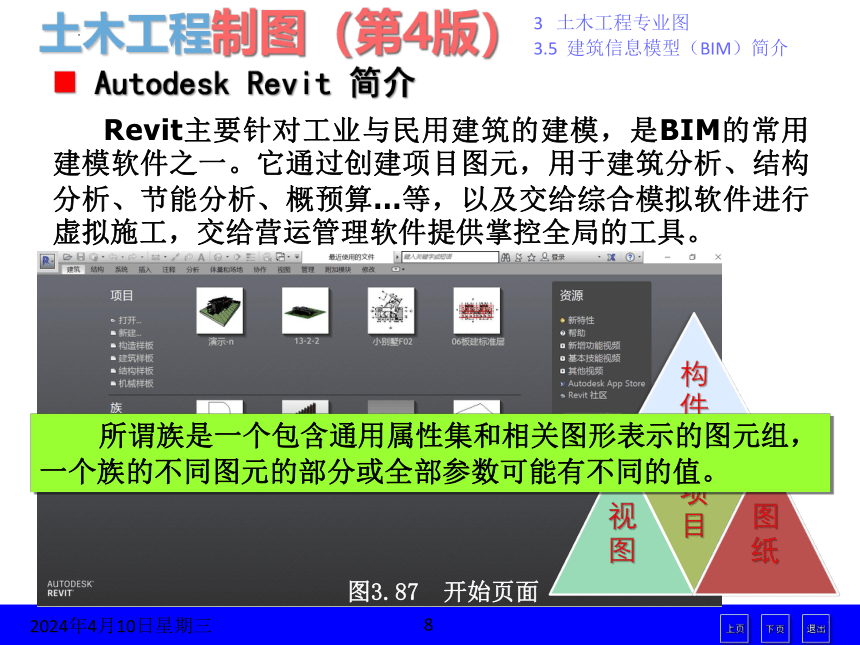

Autodesk Revit 简介
Revit主要针对工业与民用建筑的建模，是BIM的常用建模软件之一。它通过创建项目图元，用于建筑分析、结构分析、节能分析、概预算…等，以及交给综合模拟软件进行虚拟施工，交给营运管理软件提供掌控全局的工具。
所谓族是一个包含通用属性集和相关图形表示的图元组，一个族的不同图元的部分或全部参数可能有不同的值。
图3.87 开始页面
图元是revit项目模型的信息载体
类别
Revit 中的所有图元都是基于“族”，有助于参数化设计、数据管理和修改。“族”使用时，用户可以通过编辑 revit “族”参数创建项目图元。用户也可以创建自己的“族”，并根据需要在族中加入各种参数。
图3.88 绘图界面
选项卡
项目浏览器
标题栏
功能区面板
应用程序菜单
快速访问工具栏
绘图区
视图控制栏
实例属性栏
状态栏
（3）路线平面图的画法
视图控制盘
类型选择区
标高用来定义楼层及生成平面视图，轴网用于为构件定位。
创建标高
（1）绘制标高和轴网
图3.89展开“立面（建筑立面）”项
双击视图名称“南立面”进入南立面视图 。
图3.90 创建标高
调整F2标高，将一层与二层之间的层高修改为2.9米，并复制标高F3和F0。
标高用来定义楼层及生成平面视图，轴网用于为构件定位。
创建标高
（1）绘制标高和轴网
图3.89展开“立面（建筑立面）”项
双击视图名称“南立面”进入南立面视图 。
创建轴网
轴网只需要在任意一个平面视图中绘制一次，其他平面和立面、剖面视图中都将自动显示。
在项目浏览器中双击“楼层平面”项下的“F1”
图3.92 创建轴网
轴网按钮
绘制第一条垂直（水平）轴线，利用“复制”命令创建其余轴线网。
在项目浏览器中双击“楼层平面”项下的“F 0”，打开一层平面视图。
（2）创建墙体
单击选项卡“建筑”→ “墙”→“建筑墙”→“基本墙”，调整属性面板—“底部限制条件”为“F0”，“顶部限制条件”为“直到标高F3”。
选项卡
属性选项板
图3.93 创建墙体
单击选项卡“建筑”→“墙”→“建筑墙”→“内部砌块墙”，调整属性面板—“底部限制条件”为“F0”，“顶部限制条件”为“直到标高F2”。在2 轴的B 轴和C 轴间绘制内墙。
门窗在项目中可以通过修改类型参数如门窗的宽和高以及材质等，形成新的门窗类型。门窗主体为墙体，它们对墙具有依附关系，删除墙体，门窗也随之被删除。
（3）创建门窗
选项卡
属性选项板
图3.94 创建门
“建筑”→“门”→选择“装饰木门-M0921”类型
图3.95 创建窗
“建筑”→“窗” →选择“推拉窗”类型
打开平面F1，单击选项卡“建筑”→“楼板”命令，进入楼板绘制模式。
（4）创建楼板与屋面
选项卡
属性选项板
图3.96 创建楼板
选择“绘制”面板中“拾取墙”命令
单击“完成绘制”命令
图3.97 提示对话框
打开平面F1，单击选项卡“建筑”→“楼板”命令，进入楼板绘制模式。
（4）创建楼板与屋面
选项卡
属性选项板
打开平面F2，单击选项卡“建筑”→“屋顶”命令，选择“迹线屋顶”，进入楼板绘制模式。填入坡度后，与楼板的绘制一样创建屋面板轮廓线，单击“完成绘制”命令。
Revit 中没有专用的“台阶”命令，可以采用创建在位族、外部构件族、楼板边缘、甚至楼梯等方式创建各种台阶模型。
下面用“楼板边缘”命令创建台阶。
（5）创建台阶
选项卡
属性选项板
图3.98 创建台阶
图3.99 建筑的三维图形
默认三维视图
播放创建模型的过程演示录屏
本节完。
