7.3结构平面图（下）
2019/11/26 2
土木工程制图
退出
下页
结构施工图
概述
基础图
结构平面图
钢筋混凝土构件结构详图
楼梯结构详图
平面整体表示方法
2
目 录

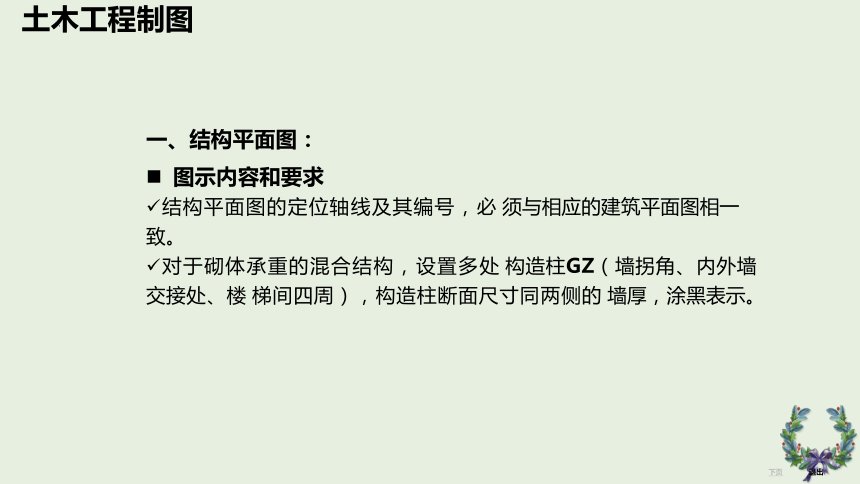

一、结构平面图：
图示内容和要求
结构平面图的定位轴线及其编号，必 须与相应的建筑平面图相一致。
对于砌体承重的混合结构，设置多处 构造柱GZ（墙拐角、内外墙交接处、楼 梯间四周），构造柱断面尺寸同两侧的 墙厚，涂黑表示。
下页
土木工程制图
退出
预制门窗过梁表示（图4-8b）

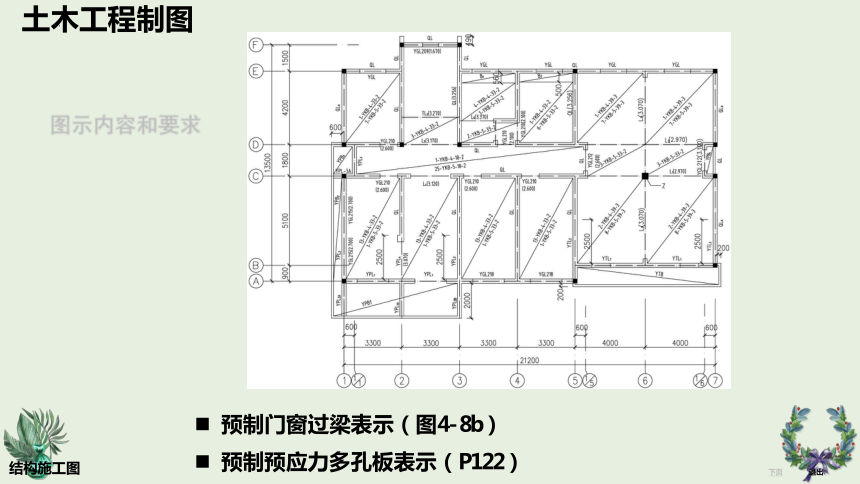

预制预应力多孔板表示（P122）
下页
土木工程制图
结构施工图
退出
一、结构平面图：

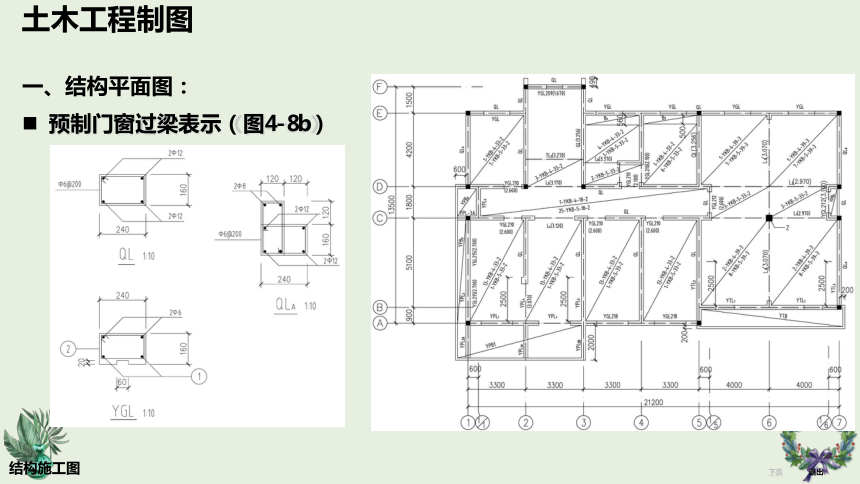

预制门窗过梁表示（图4-8b）
下页
土木工程制图
结构施工图
退出

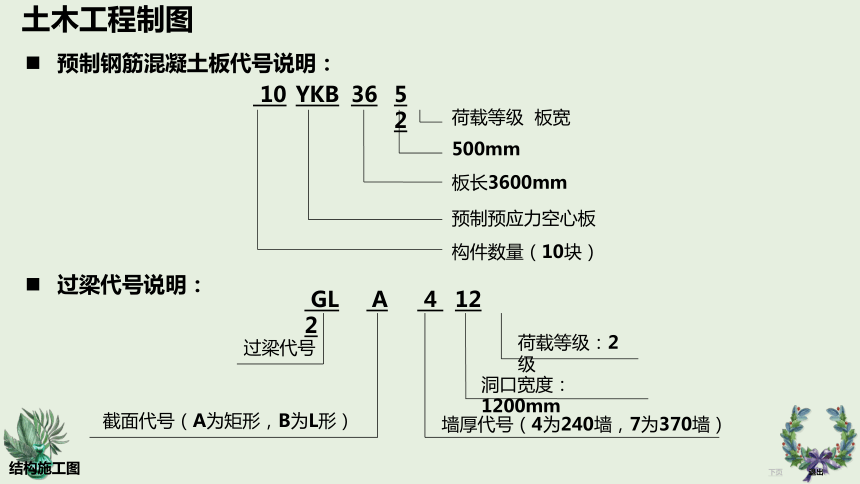

预制钢筋混凝土板代号说明：
10 YKB
36 5 2
荷载等级 板宽500mm
板长3600mm
预制预应力空心板
构件数量（10块）
GL A 4 12 2
荷载等级：2级
过梁代号
墙厚代号（4为240墙，7为370墙）
截面代号（A为矩形，B为L形）
洞口宽度：1200mm
过梁代号说明：
下页
土木工程制图
结构施工图
退出
预制空心板代号意义
下页
板长代号 板的标志长 度(mm) 板宽代号 板的标志宽 度(mm) 荷载等级代 号 荷载充许设
计值
24 2400 5 500 1 2 3
4.0kN/m2
7.0kN/m2
10.0kN/m2
27 2700 6 600
30 3000 7 700
… … 9 900
42 4200 12 1200
土木工程制图
结构施工图
退出
2019/11/26 7
退出
下页
结构施工图
一、结构平面图：
尺寸标注
结构平面图中应标注出各轴线间尺寸
和轴线总尺寸
有关承重构件的平面尺寸（雨蓬、阳 台的外挑尺寸，雨篷梁和阳台梁伸进墙 内的尺寸，楼梯间两侧横墙的外伸尺寸， 局部现浇板的宽度尺寸）
梁、板的结构底面标高，作为安装、 支模的依据
梁、板的底面标高可注写在构件代号 后的括号内，也可用文字作统一说明
7
土木工程制图
（a） 现浇整体式楼盖示意图
（b）现浇整体式楼盖平面图
现浇整体式楼层结构布置平面图
将房屋的钢筋混凝土板、次梁、主梁三者经现场浇灌连成的一个整体,叫现浇整体式房屋
由现浇结构布置平面图及从中索引出的各构件配筋详图，组成完整的结构施工图
下页
土木工程制图
结构施工图
退出
井字梁
JZL
框架梁
KL
井字梁
JZL
下页
土木工程制图
结构施工图
退出
下页
土木工程制图
结构施工图
退出
二层结构平面图
下页
土木工程制图
结构施工图
退出
在板角的两边支承矩 形板配筋示意图
13SG903-1 ： 混凝土结 构常用施工详图
下页
土木工程制图
结构施工图
退出
下页
结构施工图
退出
一、结构平面图
屋顶结构平面图
表示屋面承重构件平面布置的图样， 内容和图示要求与楼面结构平面图基 本相同
屋面排水需要，屋面承重构件根据
需要按一定的坡度布置
设置天沟板
设置附属屋顶水箱
设置上人孔
13
下页
土木工程制图
结构施工图
退出
一、结构平面图
单层厂房结构布置图
柱、吊车梁、柱间支撑
外墙连系梁、墙梁
柱间支撑
屋架、屋架支撑
还需要另画出它们的纵向垂直剖面图
屋架及支撑平面图也可以与屋面结构 平面图合并在一起绘制
13
下页
土木工程制图
结构施工图
退出
单层厂房结构布置图
06CG04 ： 钢结构设计 示例－ 单层工业厂房
（参考图集）
下页
土木工程制图
结构施工图
退出
下页
结构施工图
退出
下页
