11.4.1坡屋顶的承重结构
11.4.2坡屋顶的面层构造
11.4.3坡屋顶的排水
11.4.4坡屋顶的细部构造
11.4.1坡屋顶的承重结构
1.山墙承重（硬山搁檩）

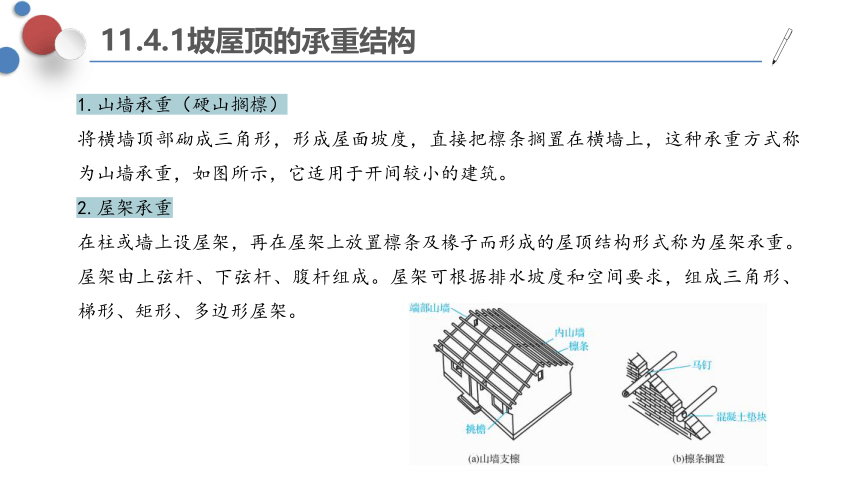

将横墙顶部砌成三角形，形成屋面坡度，直接把檩条搁置在横墙上，这种承重方式称为山墙承重，如图所示，它适用于开间较小的建筑。
2.屋架承重
在柱或墙上设屋架，再在屋架上放置檩条及椽子而形成的屋顶结构形式称为屋架承重。屋架由上弦杆、下弦杆、腹杆组成。屋架可根据排水坡度和空间要求，组成三角形、梯形、矩形、多边形屋架。
11.4.1坡屋顶的承重结构

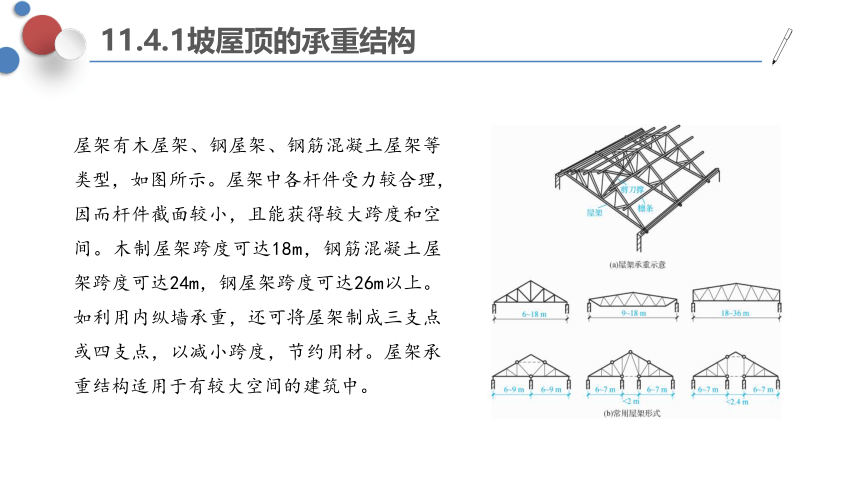

屋架有木屋架、钢屋架、钢筋混凝土屋架等类型，如图所示。屋架中各杆件受力较合理，因而杆件截面较小，且能获得较大跨度和空间。木制屋架跨度可达18m，钢筋混凝土屋架跨度可达24m，钢屋架跨度可达26m以上。如利用内纵墙承重，还可将屋架制成三支点或四支点，以减小跨度，节约用材。屋架承重结构适用于有较大空间的建筑中。
11.4.1坡屋顶的承重结构

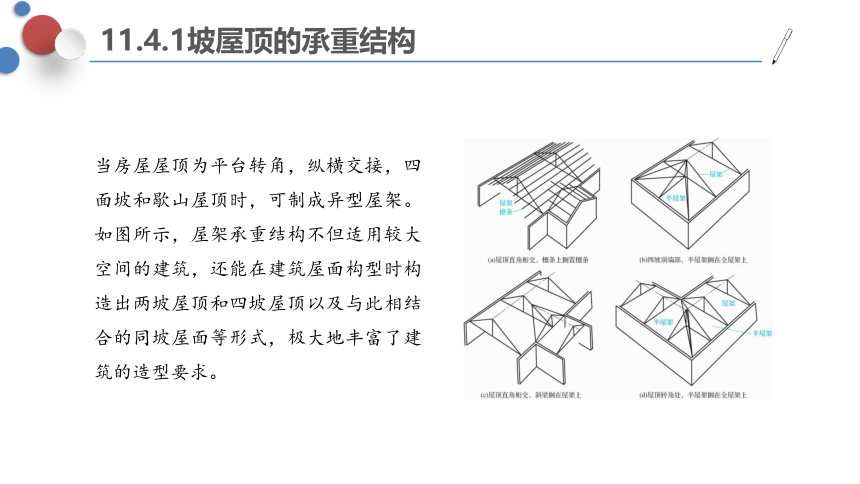

当房屋屋顶为平台转角，纵横交接，四面坡和歇山屋顶时，可制成异型屋架。如图所示，屋架承重结构不但适用较大空间的建筑，还能在建筑屋面构型时构造出两坡屋顶和四坡屋顶以及与此相结合的同坡屋面等形式，极大地丰富了建筑的造型要求。
11.4.1坡屋顶的承重结构
3.梁架承重

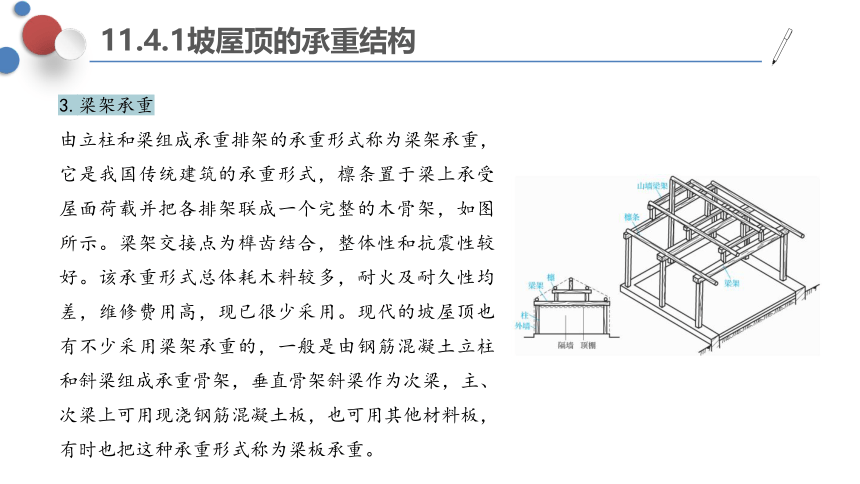

由立柱和梁组成承重排架的承重形式称为梁架承重，它是我国传统建筑的承重形式，檩条置于梁上承受屋面荷载并把各排架联成一个完整的木骨架，如图所示。梁架交接点为榫齿结合，整体性和抗震性较好。该承重形式总体耗木料较多，耐火及耐久性均差，维修费用高，现已很少采用。现代的坡屋顶也有不少采用梁架承重的，一般是由钢筋混凝土立柱和斜梁组成承重骨架，垂直骨架斜梁作为次梁，主、次梁上可用现浇钢筋混凝土板，也可用其他材料板，有时也把这种承重形式称为梁板承重。
11.4.2坡屋顶的面层构造
坡屋顶的屋面坡度较大，可采用各种小尺寸的瓦材相互搭盖来防水。由于瓦材尺寸小、强度低，不能直接搁置在承重结构上，需在瓦材下面设置基层将瓦材连接起来构成屋面，因此，坡屋顶屋面一般由基层和面层组成。工程中常用的面层材料有平瓦、钢筋混凝土板平瓦、压型钢板等，屋面基层因面层不同而有不同的构造形式，一般由檩条、椽条、木望板、挂瓦条等组成。
1.平瓦屋面构造
平瓦又称机平瓦，有黏土瓦、水泥瓦、琉璃瓦等，一般尺寸为：长380～420mm，宽240mm，净厚20mm，适宜的排水坡度为20%～50%。根据基层的不同做法，木望板平瓦屋面的构造如图所示。这种屋面构造层次多，屋顶的防水、保温效果好，应用最为广泛。
11.4.2坡屋顶的面层构造
2.钢筋混凝土板平瓦屋面
钢筋混凝土板平瓦屋面是以钢筋混凝土板为屋面基层的平瓦屋面。这种屋面的构造是将断面形状呈倒T形或F形的预制钢筋混凝土挂瓦板固定在横墙或屋架上，然后在挂瓦板的板肋上直接挂瓦，如图所示。这种屋面中，挂瓦板即为屋面基层，具有构造层次少、节省木材的优点。
11.4.2坡屋顶的面层构造
3.压型钢板屋面
压型钢板是由镀锌钢板轧制成型，表面涂刷防腐涂层或彩色烤漆而成的屋面材料，其具有多种规格，有的中间填充了保温材料，成为夹芯板，可提高屋顶的保温效果。这种屋面具有自重轻、施工方便、装饰性与耐久性强的优点，一般用于对屋顶的装饰性要求较高的建筑中。
压型钢板屋面一般与钢屋架相配合。先在钢屋架上固定工字形或槽形檩条，然后在檩条上固定钢板支架，彩色压型钢板与支架用钩头螺栓连接，如图所示。
11.4.3坡屋顶的排水
坡屋顶排水有无组织排水和有组织排水两种形式。
1.无组织排水。一般在少雨地区或低层及次要建筑中采用这种排水方式，这种方式构造简单、施工方便且造价低廉，如图（a）所示。
2.有组织排水.有组织排水又分为挑檐沟外排水和女儿墙檐沟外排水。
1）挑檐沟外排水。在坡屋顶挑檐处悬挂檐沟，雨水先流向檐沟，再经雨水管排至地面，如图（b）所示。
2）女儿墙檐沟外排水。在屋顶四周做女儿墙，女儿墙内再做檐沟，雨水流向檐沟后，经雨水管排至地面，如图（c）所示。
11.4.4坡屋顶的细部构造
1.无组织排水檐口构造
无组织排水檐口构造如图所示。
2.有组织排水檐口构造
有组织排水檐口构造如图所示。
一、案例引入
依据素材中的施工图，平面图不变，假设其为平屋顶进行下面的操作。
（1）试设计其屋顶排水组织。
（2）试以柔性防水要求做屋面构造设计，并做出屋面构造层次图。
二、案例分析
（1）依据素材中的施工图进行屋面排水设计，要考虑选择屋顶排水坡度，确定排水方式，确定管材规格，做到排水线路简洁、雨水口负荷均匀、排水顺畅、保证屋面排水组织设计并与建筑外部造型及立面设计吻合。
应用案例
该建筑屋顶排水组织拟设计如下：由于建筑屋面宽度大于12m，宜用双坡或四坡排水；划分排水分区及确定雨水管数量，每根口径为100mm的雨水管可排除100~200的屋面雨水，其雨水口间距一般控制在18~24m；采用女儿墙外排水方案可如图（a）所示，采用檐沟外排水方案可如图（b）所示；雨水管的设置应尽量不影响建筑外部形象。
应用案例
（2）采取措施来提高其防水性能是本设计要着重考虑的问题。
以细石混凝土为主的刚性屋面防水，屋面比较突出的问题是防水层施工完毕后易出现裂缝而造成屋面渗漏，其原因较多，但主要有以下几方面原因：一是细石混凝土由于温差影响而热胀冷缩，二是受建筑使用过程中屋面板变形的影响，三是防水层在养护过程中的干缩，四是受建筑沉降等原因产生变形的影响。
以油毡为主的柔性防水屋面，由于油毡性能的特点，其延展性较好，针对屋面温差变化产生合理伸缩，防水性强，施工方便，造价较低，因此参考方案拟选择柔性防水方案。采取柔性防水屋面构造，其构造层次如图所示。
应用案例
思考与练习
1.屋顶的作用有哪些？
2.平屋顶的排水方式有哪些？简述各种方法的优缺点。
3.何谓柔性防水屋面？其构造层次有哪些？
4.刚性防水屋面设置分仓缝的目的是什么？其设置要求是什么？
5.平屋顶的保温隔热措施有哪些？
6.坡屋顶的承重结构有哪些？
一、思考题
1.读懂素材中施工图的屋顶部分，了解其屋顶的构造。
2.参观当地已建与在建的房屋建筑，选择平屋顶和坡屋顶形式的各一种，对照实物绘制屋顶排水划分图，并学会绘制屋面构造层次图。
二、实训练习
