第二部分 建筑构造认知
模块12门与窗
YCF
01
门与窗的基本知识
03
门窗的安装
目录
CATALOG
02
门与窗的构造
02
门与窗的构造
12.2.1门窗的尺度确定
12.2.2平开木门的构造
12.2.3平开木窗的构造
12.2.4铝合金门和窗的构造

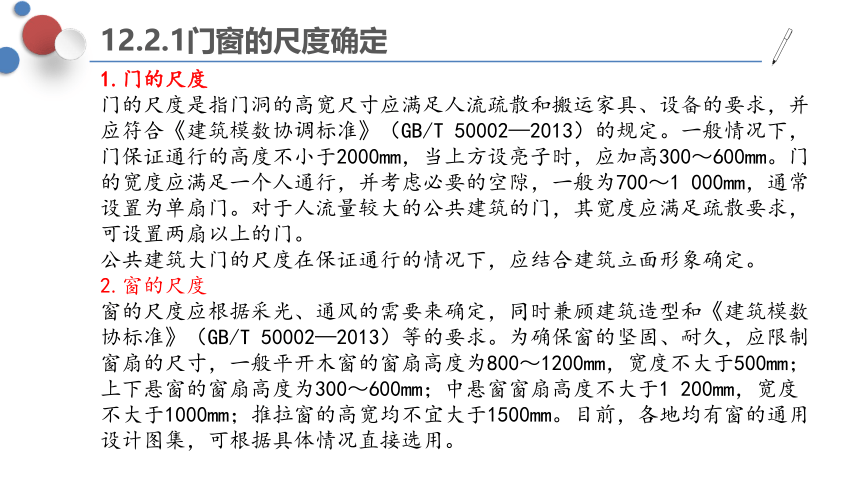

12.2.1门窗的尺度确定
1.门的尺度
门的尺度是指门洞的高宽尺寸应满足人流疏散和搬运家具、设备的要求，并应符合《建筑模数协调标准》（GB/T 50002—2013）的规定。一般情况下，门保证通行的高度不小于2000mm，当上方设亮子时，应加高300～600mm。门的宽度应满足一个人通行，并考虑必要的空隙，一般为700～1 000mm，通常设置为单扇门。对于人流量较大的公共建筑的门，其宽度应满足疏散要求，可设置两扇以上的门。
公共建筑大门的尺度在保证通行的情况下，应结合建筑立面形象确定。
2.窗的尺度
窗的尺度应根据采光、通风的需要来确定，同时兼顾建筑造型和《建筑模数协标准》（GB/T 50002—2013）等的要求。为确保窗的坚固、耐久，应限制窗扇的尺寸，一般平开木窗的窗扇高度为800～1200mm，宽度不大于500mm；上下悬窗的窗扇高度为300～600mm；中悬窗窗扇高度不大于1 200mm，宽度不大于1000mm；推拉窗的高宽均不宜大于1500mm。目前，各地均有窗的通用设计图集，可根据具体情况直接选用。
12.2.2平开木门的构造
平开木门一般由门框、门扇、腰窗、五金零件组成，如图所示。
1.门框
门框是门与墙体的连接部分，由上框、边框、中横框和中竖框组成。由于门框要承受各种撞击荷载和门扇的重量作用，因此应有足够的强度和刚度，故其断面尺寸取决于门扇的开启方式和门扇的层数，门框在洞口中，根据门的开启方式及墙体厚度的不同分为外平、居中、内平、内外平四种。一般多与门扇开启方向一侧平齐，以尽可能使门扇开启后能贴近墙面。由于门框周围的抹灰极易脱落，影响卫生与美观，因此，门框与墙体的接缝处应用木压条盖缝，装修标准较高时，还可加设筒子板和贴脸（简称门套）。
12.2.2平开木门的构造

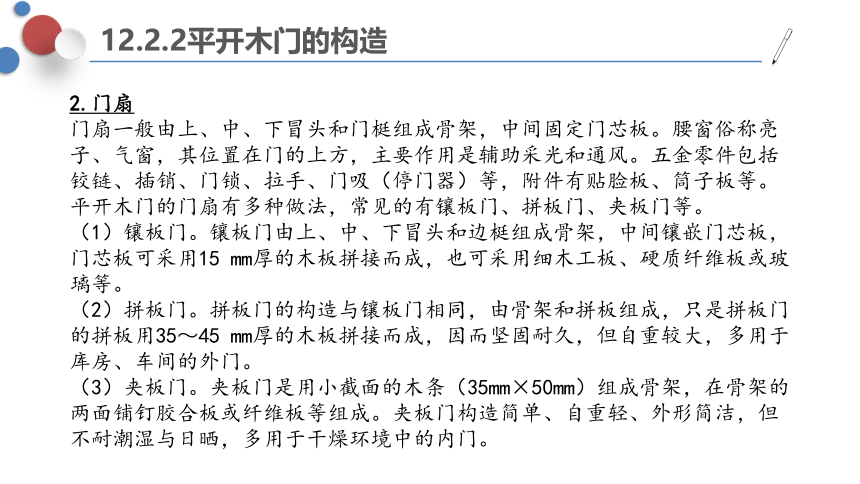

2.门扇
门扇一般由上、中、下冒头和门梃组成骨架，中间固定门芯板。腰窗俗称亮子、气窗，其位置在门的上方，主要作用是辅助采光和通风。五金零件包括铰链、插销、门锁、拉手、门吸（停门器）等，附件有贴脸板、筒子板等。
平开木门的门扇有多种做法，常见的有镶板门、拼板门、夹板门等。
（1）镶板门。镶板门由上、中、下冒头和边梃组成骨架，中间镶嵌门芯板，门芯板可采用15 mm厚的木板拼接而成，也可采用细木工板、硬质纤维板或玻璃等。
（2）拼板门。拼板门的构造与镶板门相同，由骨架和拼板组成，只是拼板门的拼板用35～45 mm厚的木板拼接而成，因而坚固耐久，但自重较大，多用于库房、车间的外门。
（3）夹板门。夹板门是用小截面的木条（35mm×50mm）组成骨架，在骨架的两面铺钉胶合板或纤维板等组成。夹板门构造简单、自重轻、外形简洁，但不耐潮湿与日晒，多用于干燥环境中的内门。
12.2.3平开木窗的构造

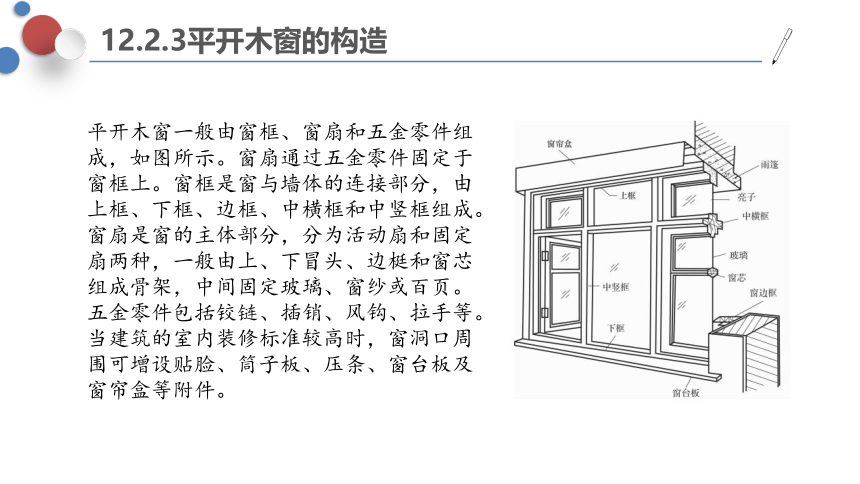

平开木窗一般由窗框、窗扇和五金零件组成，如图所示。窗扇通过五金零件固定于窗框上。窗框是窗与墙体的连接部分，由上框、下框、边框、中横框和中竖框组成。窗扇是窗的主体部分，分为活动扇和固定扇两种，一般由上、下冒头、边梃和窗芯组成骨架，中间固定玻璃、窗纱或百页。五金零件包括铰链、插销、风钩、拉手等。当建筑的室内装修标准较高时，窗洞口周围可增设贴脸、筒子板、压条、窗台板及窗帘盒等附件。
12.2.4铝合金门和窗的构造
铝合金门窗是以铝合金型材来做门、窗框和门、窗扇，它具有重量轻、强度高、耐腐蚀、密封性较好、便于工业化生产的优点，其框料还可通过表面着色、涂膜处理等获得多种色彩和花纹，具有良好的装饰效果，是我国目前建筑中使用的基本门窗类型之一。
常见的铝合金门窗主要有平开、弹簧、推拉三种开启方法。各种窗都用不同断面型号的铝合金型材和配套零件及密封件加工制成。
铝合金门、窗构造均有国家标准图集，各地区也有相应的通用图供选用。如图所示为70系列铝合金推拉窗构造示意图。铝合金窗多采用水平推拉式的开启方式，窗扇在窗框的轨道上滑动开启。窗扇与窗框之间用尼龙密封条进行密封，窗玻璃也用专用密封条嵌固，玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定。
03
门与窗的构造
12.3.1立口安装
12.3.2塞口安装
12.3.3窗安装的位置确定
12.3.4铝合金门和窗的构造
12.3.1立口安装
门窗的安装
门窗的安装分为立口式和塞口式两种形式。由于目前建筑以框架结构为多，门窗多采用铝合金、塑钢材料，因此塞口式安装门窗的方式应用较普遍。
立口安装是砌墙时就将门（窗）框立在相应的位置，找正后继续砌墙。这种安装方法能使门（窗）框与墙体连接紧密，但安装门（窗）框和砌墙两种工序要相互交叉进行，会影响施工进度，而且门（窗）框在施工过程中容易受损。木门窗常采用此种安装方法。
12.3.2塞口安装
塞口安装是砌墙时将门（窗）洞口预留出来，预留的洞口一般比门（窗）框外包尺寸大30～40mm的空隙，当整幢建筑的墙体砌筑完工后，再将门（窗）框塞入洞口固定。这种安装方法不会影响施工进度，但门（窗）框与墙体之间的缝隙较大，应加强固定时的牢固性和对缝隙的密闭处理。目前，铝合金窗、塑钢窗等多采用塞口法进行安装，安装前用塑料保护膜包裹窗框，以防止施工中损害成品。固定时，窗框与墙体之间采用预埋铁件、燕尾铁脚、膨胀螺栓、射钉固定等方式连接。
12.3.3窗安装的位置确定
窗在墙洞中的位置主要根据房间的使用要求和墙体的厚度来确定。一般有三种形式：
（1）窗框内平，如图（a）所示，这时窗框内表面与墙体装饰层内表面相平，窗扇开启时紧贴墙面，不占室内空间。
（2）窗框外平，如图（b）所示，这时增加了内窗台的面积，但窗框的上部易进雨水，为提高其防水性能，需在洞口上方加设雨篷。
（3）窗框居中，如图（c）所示，即窗框位于墙厚的中间或偏向室外一侧，下部留有内外窗台以利于排水。
一、案例引入
参考素材中施工图图纸，试设计其中镶板木门和铝合金窗的构造，并完成门窗表统计。
二、案例分析
基本要求如下。
（1）满足正常使用中的交通联系与人员疏散要求，办公室门应选择普通木质镶板木门。
（2）尺寸应符合门洞尺寸的模数系列。
（3）通行方便，连接牢固，外形美观，满足基本的隔声要求。
参考实施方案如下。
门：采用镶板门，门洞尺寸为900mm×270mm。构造图例如图所示。
应用案例
窗：采用铝合金窗，采用塞口式安装方式，窗口尺寸按照图纸预留洞口安装。构造图例如图所示。
应用案例
参考素材中的图纸，该案例基础平面布置如图所示，由于采用独立基础，具体构造类型如图所示。
应用案例
（2）拟采用的卷材内防水方案表述如下。
先做地下室底板防水层，找平层干燥后，上面刷一道冷底子油和两道热沥青，防水卷材作两毡三油。外壁墙体防水做法同上，并要求卷材与底板卷材有效搭接，然后在油毡防水层内侧砌半砖保护墙。构造示意图见图。
应用案例
思考与练习
一、思考题
1.门窗在建筑中的作用是什么？
2.门窗的开启方式分哪几种？各适用什么情况？
3.平开木门窗主要由哪几部分组成？
4铝合金窗的特点和构造要点是什么？
一、思考题
二、实训练习
1.读懂素材中的施工图中门窗构造部分的内容。
2.参观当地已建与在建的房屋建筑，并对照实物门窗查看其施工图纸，撰写参观与读图报告。
