第二部分建筑构造认知
模块13 楼梯
YCF
01
楼梯的基本知识
03
屋面的节能构造
02
钢筋混凝土楼梯
目录
CATALOG
04
室外台阶与坡道
05
电梯与自动扶梯
01
楼梯的基本知识
13.1.1楼梯的组成
13.1.2楼梯的形式
13.1.3楼梯的尺度
13.1.1楼梯的组成
楼梯、坡道作为建筑当中的垂直交通设施，应满足人们正常垂直交通需要和安全疏散要求，其数量、位置、形式不仅应符合相关规范标准的规定，还应考虑对建筑整体空间效果的修饰作用。

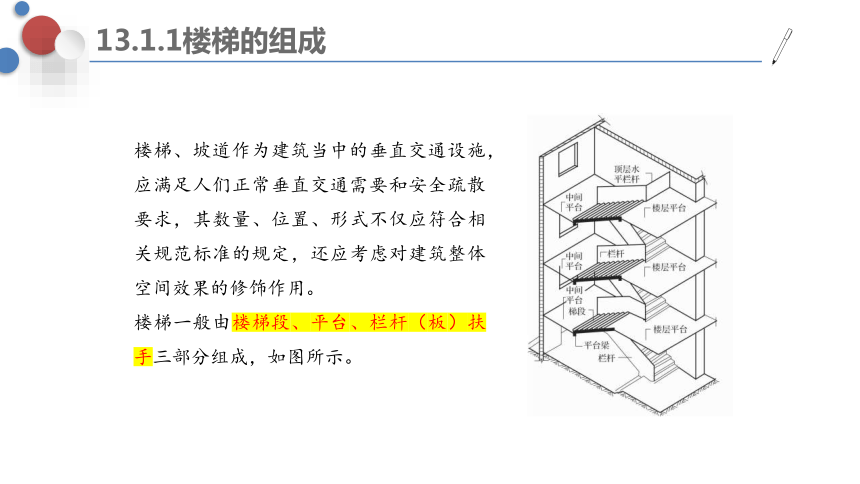

楼梯一般由楼梯段、平台、栏杆（板）扶手三部分组成，如图所示。
13.1.1楼梯的组成

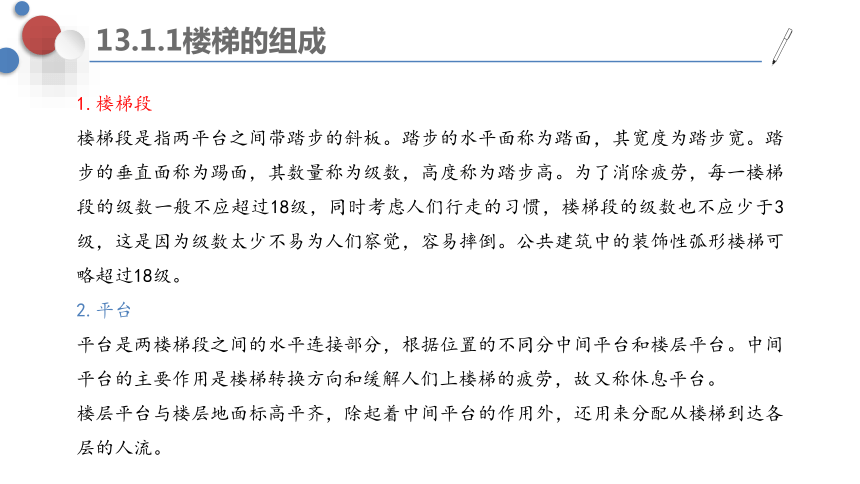

1.楼梯段
楼梯段是指两平台之间带踏步的斜板。踏步的水平面称为踏面，其宽度为踏步宽。踏步的垂直面称为踢面，其数量称为级数，高度称为踏步高。为了消除疲劳，每一楼梯段的级数一般不应超过18级，同时考虑人们行走的习惯，楼梯段的级数也不应少于3级，这是因为级数太少不易为人们察觉，容易摔倒。公共建筑中的装饰性弧形楼梯可略超过18级。
2.平台
平台是两楼梯段之间的水平连接部分，根据位置的不同分中间平台和楼层平台。中间平台的主要作用是楼梯转换方向和缓解人们上楼梯的疲劳，故又称休息平台。
楼层平台与楼层地面标高平齐，除起着中间平台的作用外，还用来分配从楼梯到达各层的人流。
13.1.2楼梯的形式

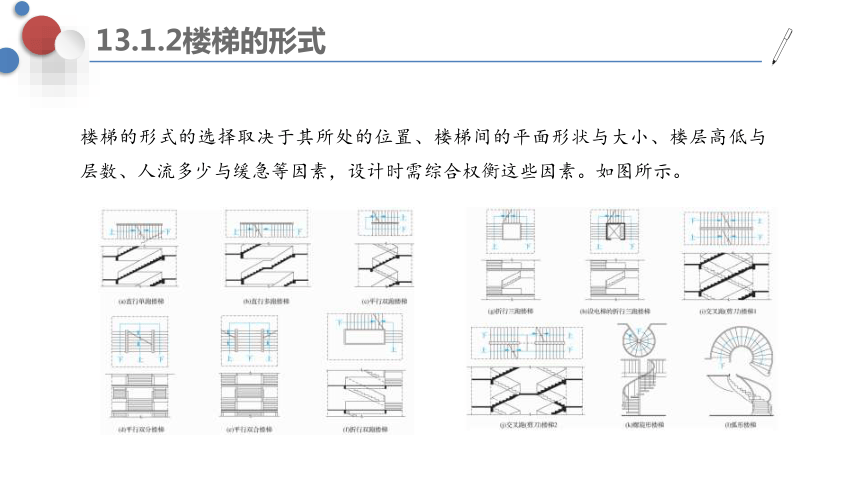

楼梯的形式的选择取决于其所处的位置、楼梯间的平面形状与大小、楼层高低与层数、人流多少与缓急等因素，设计时需综合权衡这些因素。如图所示。
13.1.3楼梯的尺度
1.楼梯的坡度
楼梯的坡度即楼梯段的坡度，可以采用两种方法表示，一种是用楼梯段与水平面的夹角表示，另外一种是用踏步的高宽比表示。普通楼梯的坡度范围一般为20°～45°，合适的坡度一般为30°左右，最佳坡度为26°～34°。当坡度小于20°时采用坡道，当坡度大于45°时采用爬梯。
2.踏步尺寸
踏步的高度成人以150mm左右较适宜，不应高于175 m。踏步的宽度（水平投影宽度）成人以300mm左右为宜，不应窄于260mm。当踏步宽过宽时，将导致梯段水平投影面积的增加。而踏步宽过窄时，会使人流行走不安全。通常踏步尺寸按下列经验公式确定：2h+b=600～620mm或h+b=450mm式中，h为踏步高度（mm）；b为踏步宽度（mm）。
13.1.3楼梯的尺度
一般民用建筑楼梯踏步尺寸见表。
3.梯段尺度
梯段尺度分为梯段宽度和梯段长度。梯段宽度应根据紧急疏散时要求通过的人流股数的多少确定。每股人流按500～600 mm宽度考虑，双人通行时为1000～1200 mm，三人通行时为1500～1800 mm，以此类推。同时，需满足各类建筑设计规范中对梯段宽度的限定，如住宅大于或等于1100 mm，公共建筑大于或等于1300 mm等。
梯段长度L则是每一梯段水平投影长度，其值为L＝b×（N-1），其中b为踏面水平投影步宽，N为梯段踏步数。
13.1.3楼梯的尺度
4.平台宽度
平台宽度分为中间平台宽度和楼层平台宽度，对于平行和折行多跑楼梯等类型楼梯，其转向后的中间平台宽度应不小于梯段宽度，以保证通行和梯段同股数人流，同时应便于家具搬运，医院建筑还应保证担架在平台处能转向通行，其中间平台宽度应不小于1800mm。对于直行多跑楼梯，其中间平台宽度应等于梯段宽或者不小于1000mm。对于楼层平台宽度，则应比中间平台更轻松一些，以利人流分配和停留。
5.梯井宽度
所谓梯井，系指梯段之间形成空当，此空当从顶层到底层贯通。在平行多跑楼梯中，可无梯井，但为了梯段安装和平台转弯缓冲，可设梯井。为了安全，其宽度应小些，以60～200mm为宜。
13.1.3楼梯的尺度
6.栏杆扶手尺度
楼梯栏杆扶手的高度是指从踏步面中心到扶手面的垂直高度。它与楼梯的坡度大小有关，一般情况下，栏杆扶手的高度采用900 mm，平台处水平栏杆扶手的高度不小于1050 mm，供儿童使用的楼梯扶手高为500～600 mm，如图所示。
13.1.3楼梯的尺度
7.楼梯净空高度
楼梯的净空高度是指楼梯平台上部和下部过道处的净空高度，以及上下两层楼梯段间的净空高度。为保证人流通行和家具搬运，要求平台处的净高不应小于2m，楼梯段间的净高不应小于2.2m，如图所示。
当采用平行双跑楼梯且在底层中间平台下设置供人的出入口时，为保证中间平台下的净高，可采用以下措施加以解决。
13.1.3楼梯的尺度
（1）将底层第一楼梯段加长，第二楼梯段缩短，变成长短跑楼梯段。这种方法只有当楼梯间进深较大时采用，但不能把第一楼梯加得过长，以免减少中间平台上部的净高，如图（a）所示。
（2）将楼梯间地面标高降低。这种方法楼梯段长度保持不变，构造简单，但降低后的楼梯间地面标高应高于室外地坪标高100 mm以上，以保证室外雨水不致流入室内，如图（b）所示。
13.1.3楼梯的尺度
（3）将上述两种方法综合采用，可避免前两种方法的缺点，如图（c）所示。
（4）底层采用直跑道楼梯。这种方法常用于南方地区的住宅建筑，此时应注意入口处雨篷底面标高的位置，保证净空高度在2 m以上，如图（d）所示。
