第二部分建筑构造认知
模块10楼板层与地面
YCF
01
楼板的构造
02
楼地面的装修
目录
CATALOG
03
阳台与雨篷的构造
03
建筑物的分类和等级
10.3.1阳台的构造
10.3.2阳台的细部构造要求
10.3.3雨篷的构造
10.3.1阳台的构造

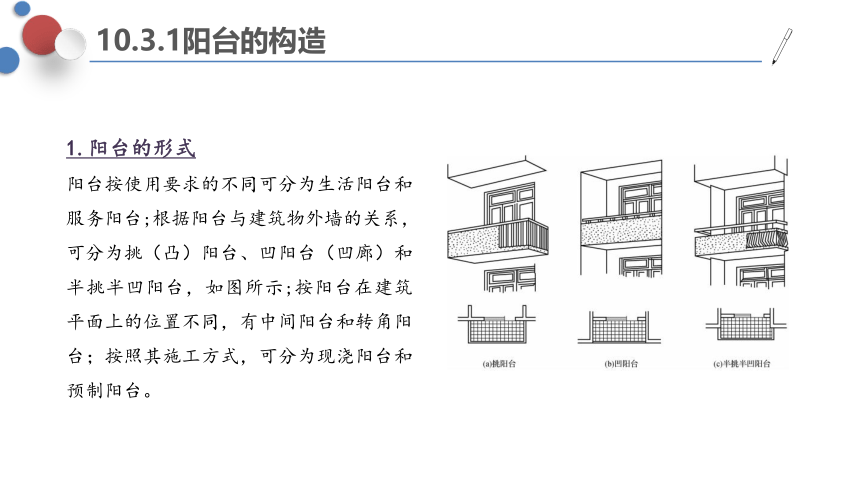

1.阳台的形式
阳台按使用要求的不同可分为生活阳台和服务阳台;根据阳台与建筑物外墙的关系，可分为挑（凸）阳台、凹阳台（凹廊）和半挑半凹阳台，如图所示;按阳台在建筑平面上的位置不同，有中间阳台和转角阳台；按照其施工方式，可分为现浇阳台和预制阳台。
10.3.1阳台的构造
2.阳台的承重结构
阳台的承重结构通常是楼板的一部分，因此阳台的承重结构应与楼板的结构布置统一考虑，主要采用钢筋混凝土阳台板。钢筋混凝土阳台可采用现浇式、装配式或现浇与装配相结合的方式。
挑阳台的结构布置可采以下方式。
1）墙承式
即将阳台板直接由阳台两边的墙支承，板的跨长与房屋开间尺寸相同，这种结构形式稳定、可靠，施工方便，多用于凹阳台，如图所示。
10.3.1阳台的构造

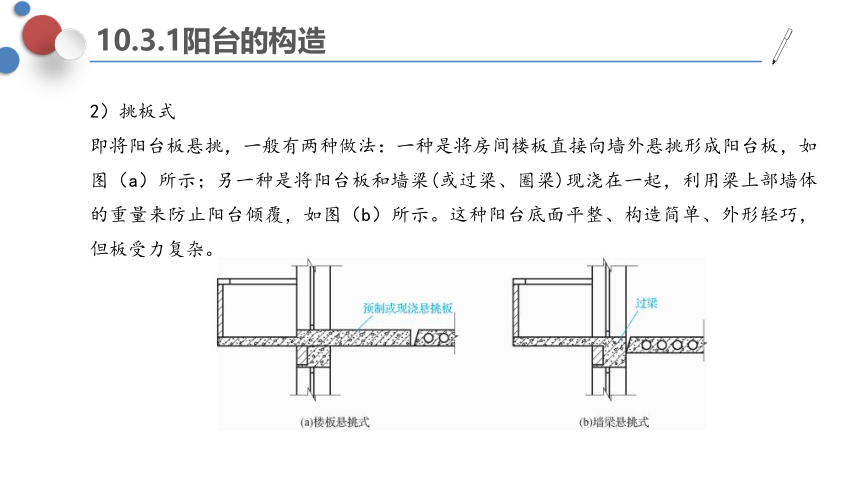

2）挑板式
即将阳台板悬挑，一般有两种做法：一种是将房间楼板直接向墙外悬挑形成阳台板，如图（a）所示；另一种是将阳台板和墙梁(或过梁、圈梁)现浇在一起，利用梁上部墙体的重量来防止阳台倾覆，如图（b）所示。这种阳台底面平整、构造简单、外形轻巧，但板受力复杂。
10.3.1阳台的构造
3）挑梁式
即从建筑物的横墙上伸出挑梁，上面搁置阳台板。为防止阳台倾覆，挑梁压入横墙部分的长度应不小于悬挑部分长度的1.5倍。
这种阳台底面不平整，挑梁端部外露，影响美观，工程中一般在挑梁端部增设与其垂直的边梁，使阳台外形较简洁，如图所示。
后两种结构布置中阳台挑出部分的承重结构均为悬臂结构，阳台挑出长度应满足结构抗倾覆的要求，以保证结构安全。
10.3.2阳台的细部构造要求
1.阳台的排水设计
阳台作为半室内空间，会受外界自然条件影响，如雨、雪侵入，还受人为使用影响，如洗涤晾晒等，难免要考虑避免水流入室内，所以要做一定的坡度和布置排水设施，使排水顺畅，如图所示。阳台排水可采用水舌排水和落水管排水。
10.3.2阳台的细部构造要求
2.阳台栏杆、扶手设计
作为阳台的围护构件，阳台栏杆、扶手构造应坚固、耐久，并给人们以足够的安全感，栏杆高度一般不低于1m。高层建筑栏杆高度为1.1m，且不能采用空花栏杆。阳台栏杆还应结合地区气候特点、使用要求，并满足立面造型的需要。为了保证阳台排水的需要和防止物品由阳台板边坠落，栏杆与阳台板的连接处需采用C20混凝土沿阳台板边现浇挡水带。栏杆与挡水带采用预埋铁件焊接，或榫接坐浆，或插筋连接，如采用钢筋混凝土栏板，可设置预埋铁件直接与阳台板预埋件焊接。
10.3.3雨篷的构造
由于房屋的性质、出入口的大小和位置、地区气候特点及立面造型的要求等因素的影响，雨篷的形式可做成多种多样，如图所示。
10.3.3雨篷的构造
根据雨篷板的支承不同，有采用门洞过梁悬挑板的方式，也有采用墙或柱支承,其中最简单的是悬挑雨篷。悬挑板雨篷板面与过梁顶面可不在同一标高上，梁面较板面标高高，对于防止雨水浸入墙体有利，如图（a）所示。另外，为了板面排水的组织和立面造型的需要，可做成梁板式雨篷，对板外沿长进行加高处理，采用混凝土现浇或砖砌成，板面需作防水处理，并在靠墙处做泛水，如图（b）所示。
一、案例引入
参考素材中的图纸。
（1）试设计该建筑标准层楼层结构平面布置。
（2）试设计该建筑标准层楼面的装修构造。
二、案例分析
（1）预制钢筋混凝土空心板楼板自重轻、施工方便、湿作业少、隔声性能好，适于办公和住宅楼板使用；现浇钢筋混凝土楼板整体性好，对有管道穿过和有防水要求的房间适用。
（2）普通办公室地面应满足整洁、防滑、耐磨及环保的要求，卫生间地面应满足防水、防潮、防滑、排水通畅的功能要求。结合功能要求，办公室地面设计在色彩、质地和图案选择上要有考虑。本案例中普通办公室地面用米色大理石地面，卫生间地面采用深蓝色耐磨砖地面，其施工做法参考缸砖铺设方法。
应用案例
思考与练习
1.楼板层设计要求有哪些？
2.楼板层有哪些类型？它们各自有哪些特点？
3.现浇钢筋混凝土有哪些类型？各自有何特点？各适用于什么情况？
4.预制板在梁和墙上的搁置有何要求？
5.常见的地面装修有哪几种？
6.阳台的布置形式有哪些？阳台的排水如何处理？
一、思考题
二、分析题
1.读懂素材中施工图的楼地面部分，了解其楼地层的构造。
2.参观所在学校以及附近办公建筑，了解它们的楼板布置类型和地面的不同装修构造。
3.参观当地在建的房屋建筑，了解该建筑的楼板的构造采用的是何种材料和施工模式。
