10.1 概述及室内给水排水施工图
给水和排水施工图
下页
退出

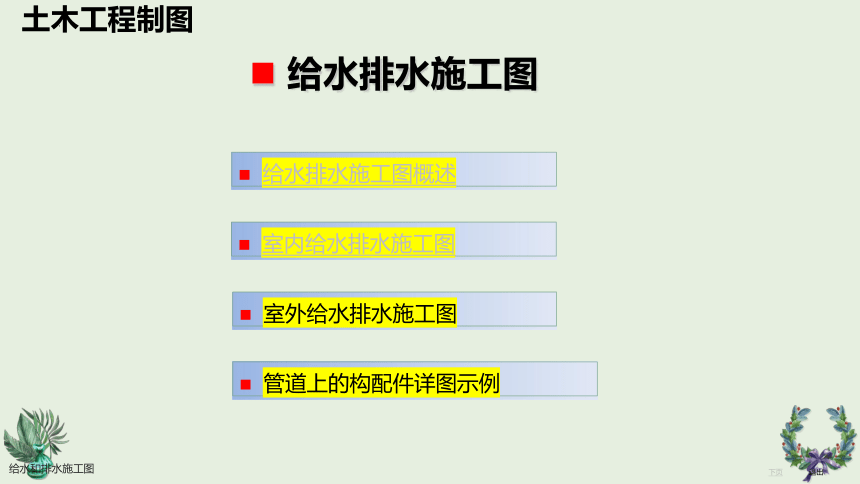

土木工程制图
给水排水施工图
室内给水排水施工图
室外给水排水施工图
给水排水施工图概述
管道上的构配件详图示例
给水和排水施工图
下页
退出
土木工程制图

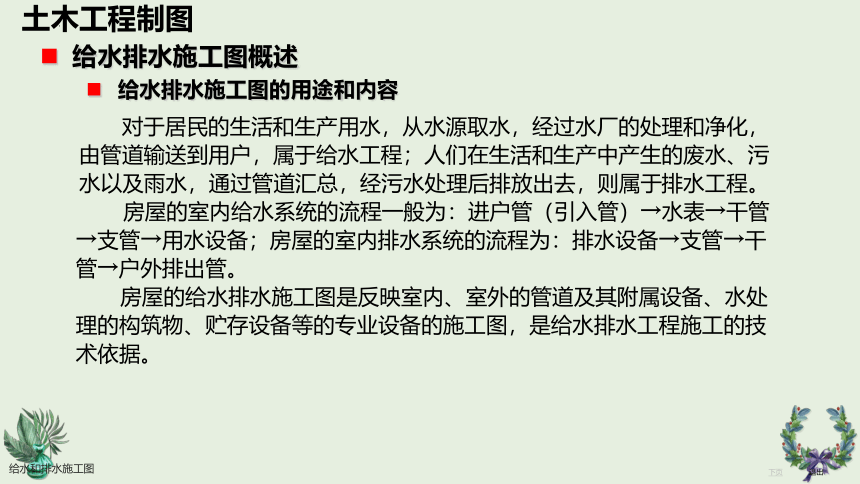

给水排水施工图概述
给水排水施工图的用途和内容
对于居民的生活和生产用水，从水源取水，经过水厂的处理和净化， 由管道输送到用户，属于给水工程；人们在生活和生产中产生的废水、污 水以及雨水，通过管道汇总，经污水处理后排放出去，则属于排水工程。 房屋的室内给水系统的流程一般为：进户管（引入管）→水表→干管
→支管→用水设备；房屋的室内排水系统的流程为：排水设备→支管→干 管→户外排出管。
房屋的给水排水施工图是反映室内、室外的管道及其附属设备、水处 理的构筑物、贮存设备等的专业设备的施工图，是给水排水工程施工的技
术依据。
给水和排水施工图
下页
退出
土木工程制图

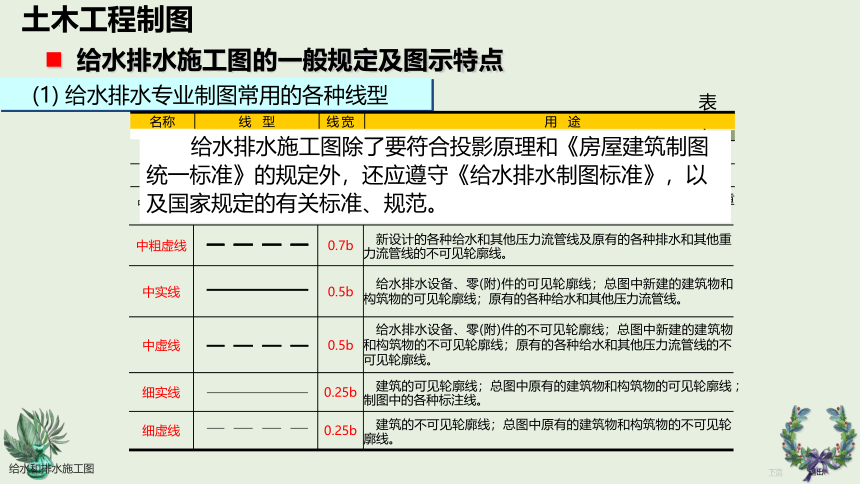

(1) 给水排水专业制图常用的各种线型
表1
名称 线 型 线 宽 用 途
重
粗实线 b 新设计的各种排水和其他重力流管线。
粗虚线 b 新设计的各种排水和其他重力流管线的不可见轮廓线。
中粗实线 0.7b 新设计的各种给水和其他压力流管线；原有的各种排水和其他 力流管线。
；
中粗虚线 0.7b 新设计的各种给水和其他压力流管线及原有的各种排水和其他重 力流管线的不可见轮廓线。
中实线 0.5b 给水排水设备、零(附)件的可见轮廓线；总图中新建的建筑物和 构筑物的可见轮廓线；原有的各种给水和其他压力流管线。
中虚线 0.5b 给水排水设备、零(附)件的不可见轮廓线；总图中新建的建筑物 和构筑物的不可见轮廓线；原有的各种给水和其他压力流管线的不 可见轮廓线。
细实线 0.25b 建筑的可见轮廓线；总图中原有的建筑物和构筑物的可见轮廓线 制图中的各种标注线。
细虚线 0.25b 建筑的不可见轮廓线；总图中原有的建筑物和构筑物的不可见轮 廓线。
给水排水施工图的一般规定及图示特点
给水排水施工图除了要符合投影原理和《房屋建筑制图 统一标准》的规定外，还应遵守《给水排水制图标准》，以 及国家规定的有关标准、规范。
给水和排水施工图
下页
退出
土木工程制图

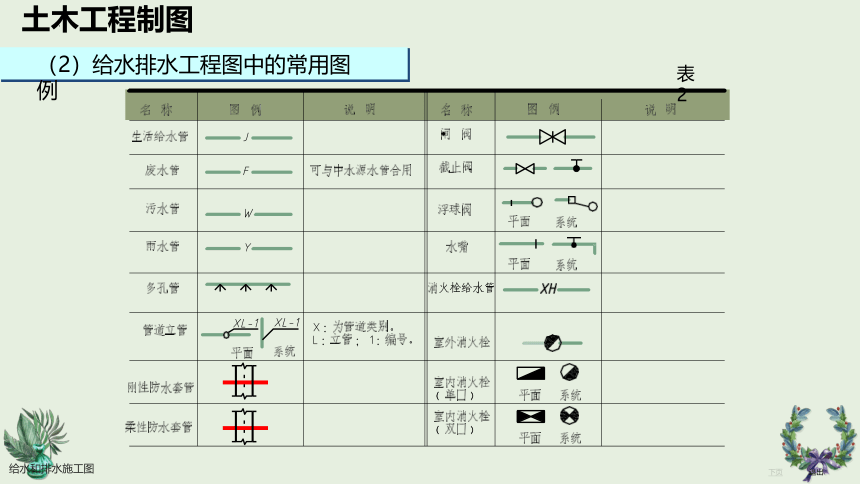

（2）给水排水工程图中的常用图例
表2
给水和排水施工图
下页
退出
土木工程制图

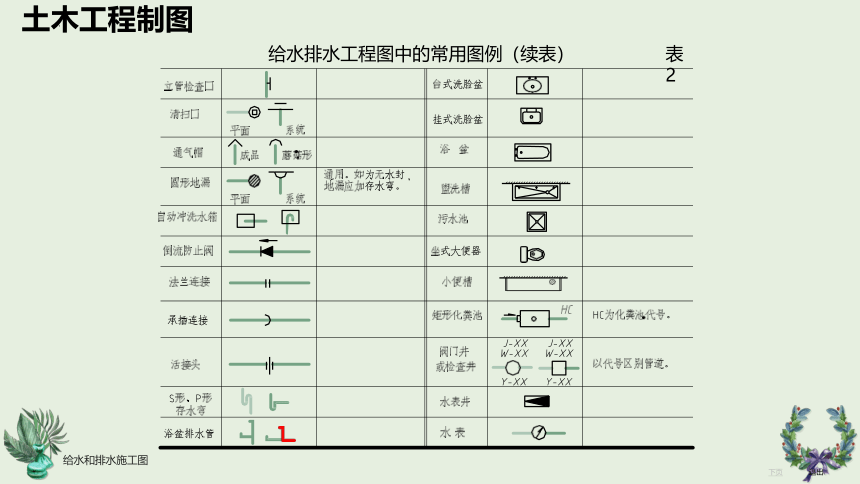

给水排水工程图中的常用图例（续表）
表2
给水和排水施工图
下页
退出
土木工程制图

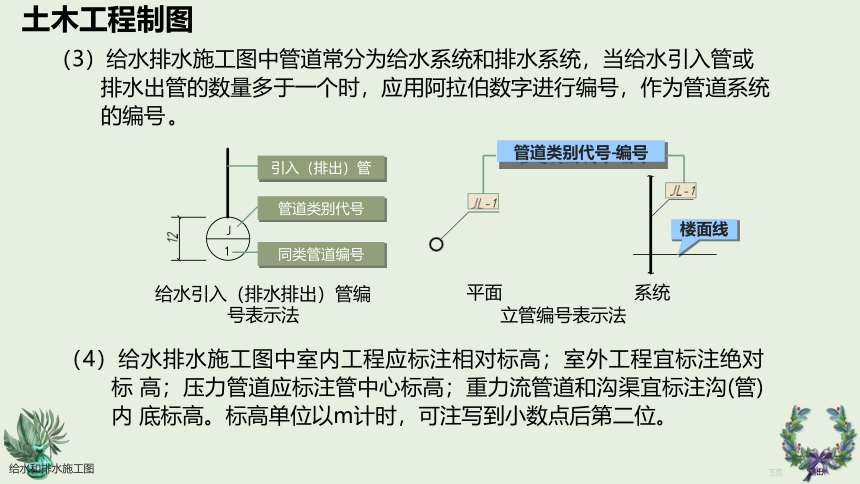

（3）给水排水施工图中管道常分为给水系统和排水系统，当给水引入管或 排水出管的数量多于一个时，应用阿拉伯数字进行编号，作为管道系统 的编号 。
（4）给水排水施工图中室内工程应标注相对标高；室外工程宜标注绝对标 高；压力管道应标注管中心标高；重力流管道和沟渠宜标注沟(管)内 底标高。标高单位以m计时，可注写到小数点后第二位。
给水引入（排水排出）管编 号表示法
平面
立管编号表示法
系统
管道类别代号-编号
楼面线
引入（排出）管
管道类别代号
同类管道编号
给水和排水施工图
下页
退出
土木工程制图

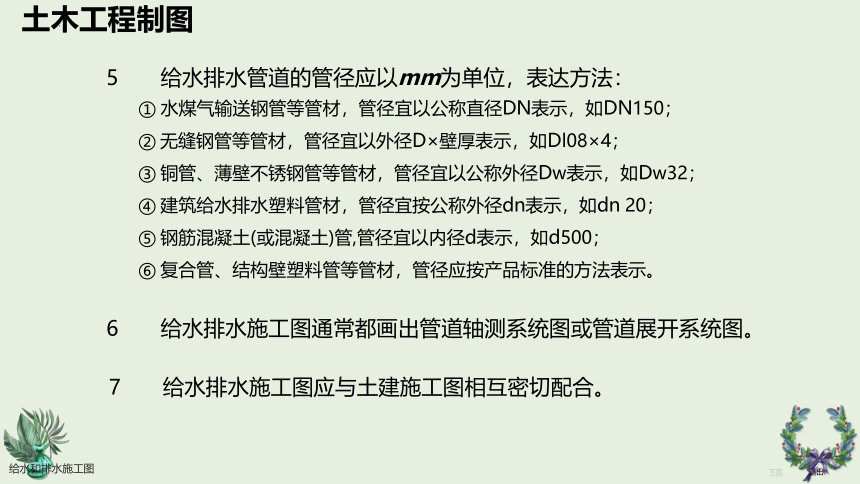

给水排水管道的管径应以mm为单位，表达方法：
① 水煤气输送钢管等管材，管径宜以公称直径DN表示，如DN150；
② 无缝钢管等管材，管径宜以外径D×壁厚表示，如Dl08×4；
③ 铜管、薄壁不锈钢管等管材，管径宜以公称外径Dw表示，如Dw32；
④ 建筑给水排水塑料管材，管径宜按公称外径dn表示，如dn 20；
⑤ 钢筋混凝土(或混凝土)管,管径宜以内径d表示，如d500；
⑥ 复合管、结构壁塑料管等管材，管径应按产品标准的方法表示。
给水排水施工图通常都画出管道轴测系统图或管道展开系统图。
给水排水施工图应与土建施工图相互密切配合。
给水和排水施工图
下页
退出
土木工程制图
给水和排水施工图
下页
退出
土木工程制图
室内给水排水施工图
给水和排水施工图
下页
退出
土木工程制图
室内给水排水施工图
在一幢房屋的整套施工图中，室内给水排水施工图是用来表示卫生 洁具、管道及其附件在房屋中的位置、安装方法等的图样。一般包括： 水施图纸目录、设计施工总说明、主要设备器材表、图例、平面图、管 道系统图、局部平面放大图、剖面图等。
给水排水平面图
给水排水平面图主要用来反映用水器具及设备、给水排水管道及其
附件在房屋建筑中的平面位置和各种管道系统编号。
给水排水平面图是给水排水专业的基本图纸，它是绘制管道系统图 的依据，也是建筑施工图、结构施工图等专业设计综合协调的依据。
给水和排水施工图
下页
退出
土木工程制图
底层给水排水平面图
(1)图示内容
①图名、比例；
②轴线号、建筑墙身 轮廓线、门、窗、平 台和房间名称、卫生 设备和地漏等；
③各种管道布置、立 管位置及编号；
④楼地面标高、轴间
尺寸，管道管径和管
道中心的定位尺寸。 在底层给水排水平面 图的右上方绘制指北 针。
承接排水管 的检查井
建筑平面、卫生 设备等图线应用 细实线绘制
管道和管道构配 件用图例绘制
给水和排水施工图
下页
退出
土木工程制图
土木工程制图
为了使施工人员便于阅读图纸，无论是否采用标准图例，都需把本 图纸所用到的各种管道及卫生设备等的图例附在整套图纸的图例说明页 中，并对施工要求和有关材料等用文字加以说明。
给水和排水施工图
下页
退出
楼层给水排水平面图 一般应分层绘制。如楼层 的卫生设备和管道布置完 全相同时，可画一个合用 的平面图，在图中注明各 楼层的层次和标高；当管 道种类较多，在一张平面 图内表达不清时，可将给 水排水、消防或直饮水管 分开绘制相应的平面图。
二～四层给水排水平面图
给水和排水施工图
下页
退出
土木工程制图
五层给水排水平面图
给水和排水施工图
下页
退出
屋面给水排水平面图应画出 屋面形状、屋顶水箱、分水线及 坡向、汇水天沟、雨水斗，绘出 污水管、废水管等通气帽的位置 并注明各立管编号。
土木工程制图
（2）绘图步骤：
给水和排水施工图
下页
退出
① 先画底层给水排水平面图，然后画各楼层和屋顶的给水 排水平面图。
② 画各层平面图时，先抄绘建筑平面图，然后画卫生器具或 水池，接着画管道，最后标注尺寸、符号、标高和文字说 明。
③ 画管道平面图时，先画立管，然后按水流方向，画出分
支管和附件，对底层平面图则还应画引入管和排出管。
土木工程制图
给水排水管道轴测系统图
给水排水管道轴测系统图是用来表示管道的空间布置和走向，各管 段的管径、坡度、标高、以及附件在管道上的位置图样，简称管道轴测 图。卫生间放大图应绘制管道轴测图。多层建筑宜绘制管道轴测图。
给水排水管道轴测图通常采用与给水排水平面图相同的比例，按 45°正面斜等轴测绘制。
管道轴测图常用的轴向伸缩系数 和轴间角
给水和排水施工图
下页
退出
不平行于坐标轴的管道画法
土木工程制图
（一）图示内容
给水和排水施工图
下页
退出
①图名、比例；
②管道；
③轴线号、楼层 地面线；
④管道系统编号、 立管类别和编号、 管径、控制点标 高。
根据水流的 流程方向，按引 入管、干管、立 管、支管到水嘴 和卫生器具顺次 识读。
给水管道轴测图
土木工程制图
废水和污水管道轴测图(一)
给水和排水施工图
下页
退出
凡有坡度的 横管都要在管 道旁边标注单 边箭头表示下 坡方向，坡度 写在施工图说 明中。
根据水流的 流程方向，依次 按卫生器具、连 接管、横支管、 立管、排出管这 样的顺次识读。
土木工程制图
废水和污水管道轴测
图(二)
给水和排水施工图
下页
退出
土木工程制图
（二）绘图步骤：
给水和排水施工图
下页
退出
管道轴测图按系统编号分别绘制。
①先画各系统的立管；
②定出各层的楼地面及屋面；
③先画引入、引出管；再画立管上引出支管；然后画放水
龙头、存水弯等；
④定出穿墙的位置；
⑤标注公称管径、坡度、标高等数据及说明。
管道轴测图的立管所穿过的地面画在同一水平线上；管 道轴测图的长度尺寸可从平面图中量取，高度则应根据房屋 的层高、卫生器具的安装高度等决定。
土木工程制图
给水排水平面图和管道轴测图的读图方法
卫生器具及管道 所在的房间和部位
各层楼地面的标高
管道系统的布置
从底层平面图开始，逐层识读给水排水平面图
给水管道轴测图
废水管道轴测图和污水管道轴测图
根据给水排水进出口的编号，逐个识读管道轴测图
给水和排水施工图
下页
退出
土木工程制图
给水排水展开系统原理图表示方法
管道展开系统图是以立管为主要表示对象，按展开图绘制方法将 不同管道种类分别绘制管道展开系统图。其主要功能是与平面图对照， 反映各种管道的整体概念。国家建筑标准设计图集《民用建筑工程给 水排水施工图设计深度图样》为民用建筑工程给水排水施工图的编制 提供一种示范画法。
给水和排水施工图
下页
退出
土木工程制图
（1）绘制方法
① 按展开方法、中粗实线绘制不同种类管道，并按系统编号。
② 用细线绘出楼层地面线，并标注楼层标高、层数。
③ 立管排列以给水排水平面图左端立管为起点，顺时针方向自 左向右按立管位置及编号依次顺序排列。
④ 立管上的引出管和接入管应按所在楼层水平绘出，其方向、
数量应与平面图一致。
⑤ 管道上的设备按图例绘制在所在层内，如支管上的用水或排 水器具另有详图时，其支管可在分户水表后画上折断线，并 注明详见图号。
⑥ 立管、横管及末端装置等应标注管径，排水立管上的检查口 及通气帽应标注距楼地面或屋面的高度。
⑦ 引入管或排出管，应绘出所穿建筑外墙的轴线号，并标注出 引入管或排出管的编号，与平面图中一致。
给水和排水施工图
下页
退出
土木工程制图
土木工程制图
给水管道展开系统图
废水、污水 和雨水管道展开 系统图与给水管 道展开系统图表 示方法相同。
管
给水引入
闸阀
墙
地面
立管
支管
、水表
阀门
给水和排水施工图
下页
退出
（2）管道展开系统图表示方法示例
局部放大图
设备机房、卫生间等的给水排水管道较多处如给水排水 平面图难以表达清楚时，应绘制局部平面放大图，局部平面 放大图应绘制相应的管道轴测图。
给水和排水施工图
下页
退出
土木工程制图
厨房和卫生间污水管道轴测放大 图与卫生间给水管道轴测放大图表示
给水和排水施工图
下页
退出
方法相同。
土木工程制图
用AutoCAD软件绘制室内给水排水施工图示例
用计算机绘制室内给排水施工图，先按绘制图形的内容和大小、采用 的线型和线宽、文字的样式和尺寸标注样式，设置绘图环境，根据输出的 图幅大小确定绘图比例等；然后再按手工绘图的顺序，用计算机软件的绘 图命令和各种辅助命令绘制、整修图样，直至全部完成，打印出图。
下面以绘制给水管道系统图为例，介绍运用Auto CAD绘制给排水图的 方法和步骤：
①设置图层、线型和线宽，设置字体样式，尺寸标注样式；
②绘制管道，绘制配水器具，标注尺寸、标高、管径。
