第二部分建筑构造认知
模块13 楼梯
YCF
01
楼梯的基本知识
03
屋面的节能构造
02
钢筋混凝土楼梯
目录
CATALOG
04
室外台阶与坡道
05
电梯与自动扶梯
05
电梯与自动扶梯
13.5.1电梯的类型
13.5.2电梯的组成
13.5.3自动扶梯

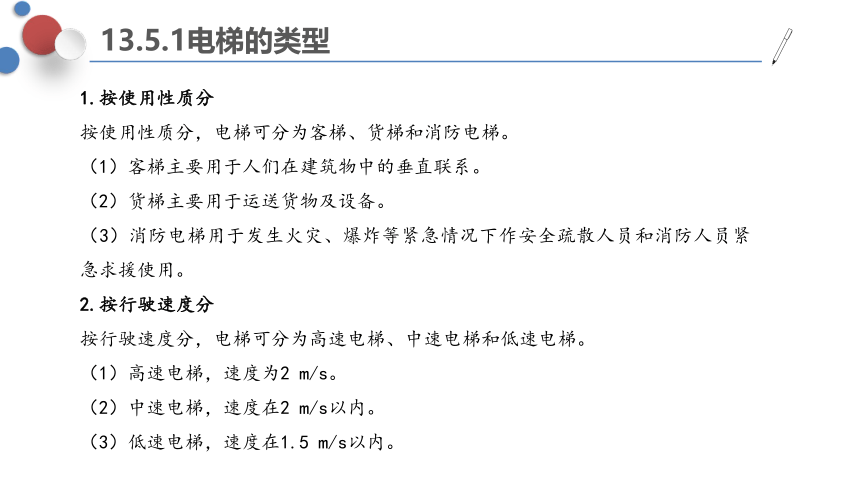

13.5.1电梯的类型
1.按使用性质分
按使用性质分，电梯可分为客梯、货梯和消防电梯。
（1）客梯主要用于人们在建筑物中的垂直联系。
（2）货梯主要用于运送货物及设备。
（3）消防电梯用于发生火灾、爆炸等紧急情况下作安全疏散人员和消防人员紧急求援使用。
2.按行驶速度分
按行驶速度分，电梯可分为高速电梯、中速电梯和低速电梯。
（1）高速电梯，速度为2 m/s。
（2）中速电梯，速度在2 m/s以内。
（3）低速电梯，速度在1.5 m/s以内。
13.5.2电梯的组成
1.电梯井道

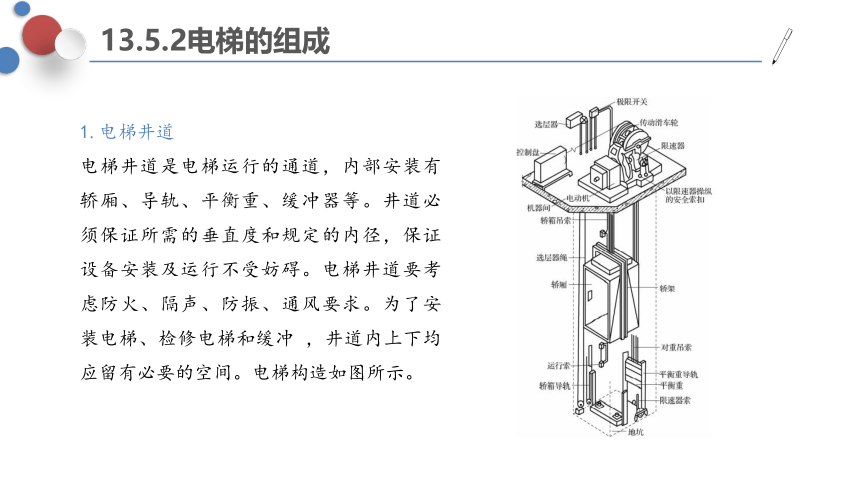

电梯井道是电梯运行的通道，内部安装有轿厢、导轨、平衡重、缓冲器等。井道必须保证所需的垂直度和规定的内径，保证设备安装及运行不受妨碍。电梯井道要考虑防火、隔声、防振、通风要求。为了安装电梯、检修电梯和缓冲 ，井道内上下均应留有必要的空间。电梯构造如图所示。
13.5.2电梯的组成

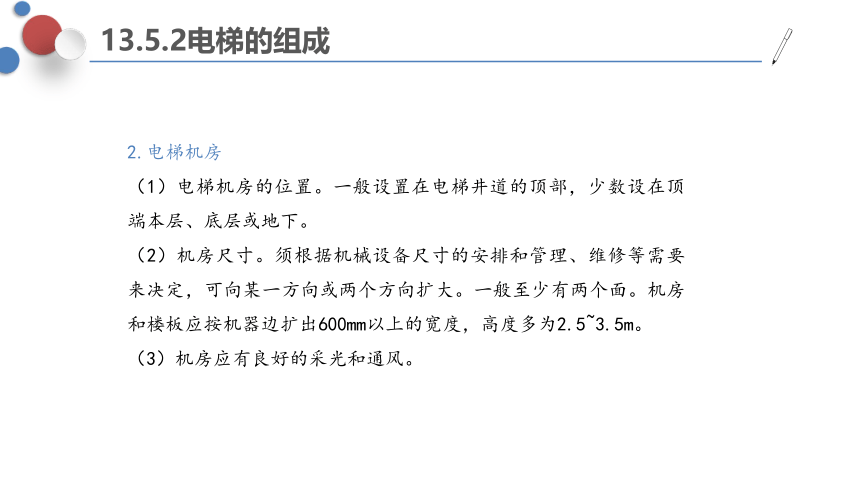

2.电梯机房
（1）电梯机房的位置。一般设置在电梯井道的顶部，少数设在顶端本层、底层或地下。
（2）机房尺寸。须根据机械设备尺寸的安排和管理、维修等需要来决定，可向某一方向或两个方向扩大。一般至少有两个面。机房和楼板应按机器边扩出600mm以上的宽度，高度多为2.5~3.5m。
（3）机房应有良好的采光和通风。
13.5.2电梯的组成
3.电梯门套
电梯厅门套装修的构造做法：与电梯厅的装修统一考虑，可用水泥砂浆抹灰，水磨石或木板装修，高级的还可采用大理石或金属装修。电梯门套构造如图所示。
13.5.3自动扶梯
（1）自动扶梯多用于有大量人流出入的公共建筑中，其坡度比较平缓，运行速度为0.5~0.7m/s，宽度有单人和双人两种。
（2）自动扶梯运行原理是采取机电系统技术，由电动马达变速器以及安全制动器所组成的推动单元拖动两条环链，而每级踏步板都与环链连接，通过轧轮的滚动，踏板便沿主构架中的轨道循环运转，而在踏板上面的扶手带以相应速度与踏板同步运转。
（3）机房悬挂在楼板下面，楼层下做装饰外壳处理，底层做地坑并做好防水处理。
（4）在其机房上部自动扶梯的入口处，应做活动地板，以利检修。
13.5.3自动扶梯
自动扶梯构造如图所示。
一、案例引入
某建筑物开间3300mm，层高3300mm，进深7200 mm，开敞式楼梯间。内墙厚240mm，轴线居中；室内外高差450mm。楼梯底层平台下无通行要求。试设计该建筑物的楼梯。
二、案例分析
根据已知条件，首先确定楼梯宽度、长度、踏步数及其高宽尺寸。确定休息平台宽度。
经济合理地选择结构支撑方式。并设计栏杆形式及尺寸。
（1）本题为开敞式楼梯间，初步确定b=300mm，h=150mm。选双跑双折式楼梯。
应用案例
（2）确定踏步数n。
n=H/h=3 300/150=22步
由于22步超过每跑楼梯的最多允许步数18步，故采用双跑。每跑踏步数为22÷2=11步。
（3）确定梯段的水平投影长度。
=(n-1)b=(11-1)×300=3000mm
（4）确定梯段净宽度B1，取梯井宽度=160mm，则
=(B-)÷2=(3300-2×120-160)÷2=1450mm。
（5）确定休息平台宽度，=1450+150=1600mm。
休息平台宽取1720mm>1450mm，楼层平台宽度取2100mm。符合设计规范要求。
应用案例
（6）校核。
（7）画楼梯的平面、剖面图。
应用案例
思考与练习
1.常见的楼梯有哪些类型？
2.楼梯由哪几部分组成？各部分的作用是什么？
3.现浇钢筋混凝土楼梯常见的结构形式有哪几种？各有何特点？
4.楼梯的细部构造有哪几项内容？
5.踏步的防滑措施有哪些 并图示其构造。
6.如何解决一层平台下供人通行问题
一、思考题
1.读懂素材中楼梯设计图。
2.参观当地已建与在建的房屋建筑，对照实物测绘其楼梯，并画出该楼梯的平面图、剖面图及踏步和扶手的构造详图，比例为1∶50。
二、实训练习
