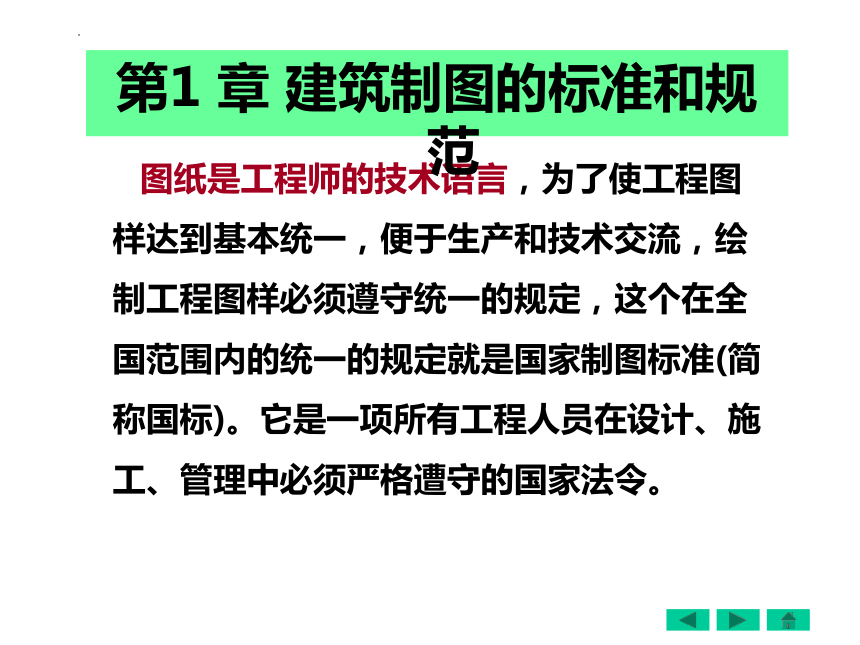

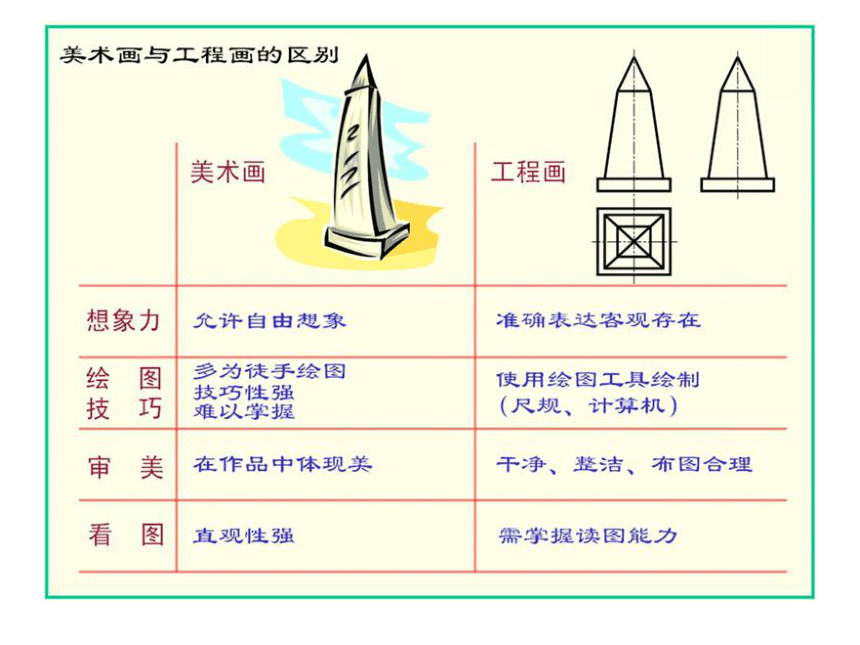

图纸是工程师的技术语言，为了使工程图样达到基本统一，便于生产和技术交流，绘制工程图样必须遵守统一的规定，这个在全国范围内的统一的规定就是国家制图标准(简称国标)。它是一项所有工程人员在设计、施工、管理中必须严格遭守的国家法令。
第1 章 建筑制图的标准和规范

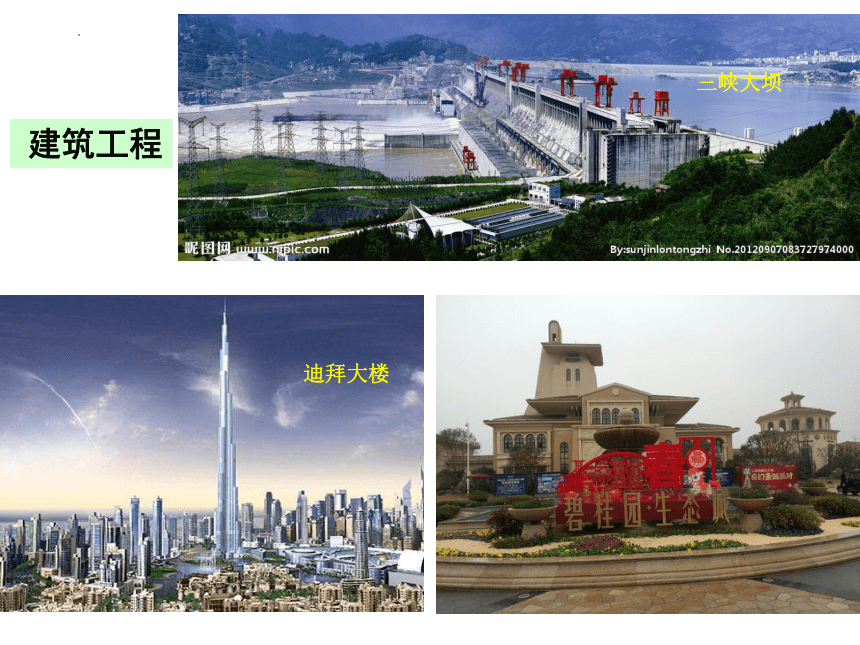

建筑工程
迪拜大楼
三峡大坝

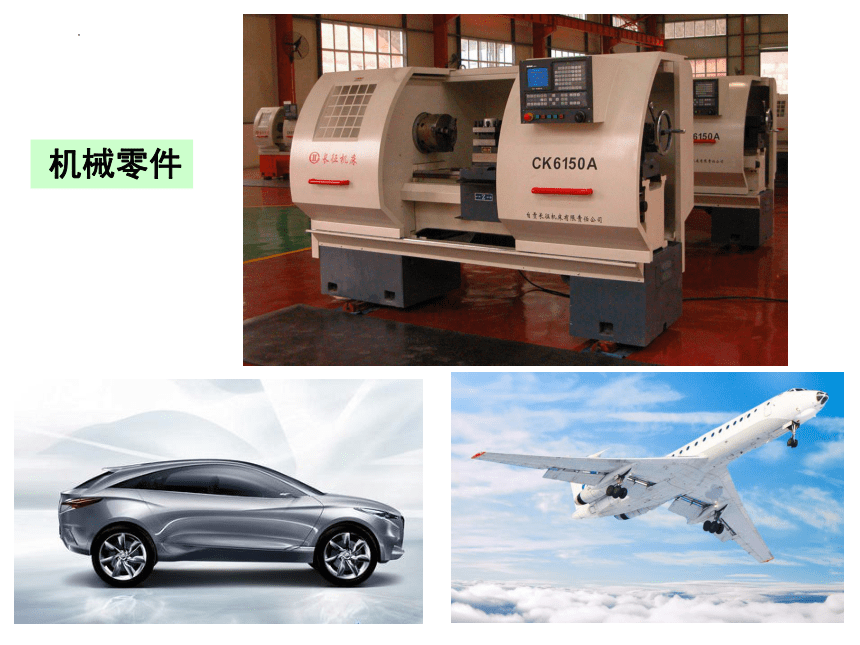

机械零件

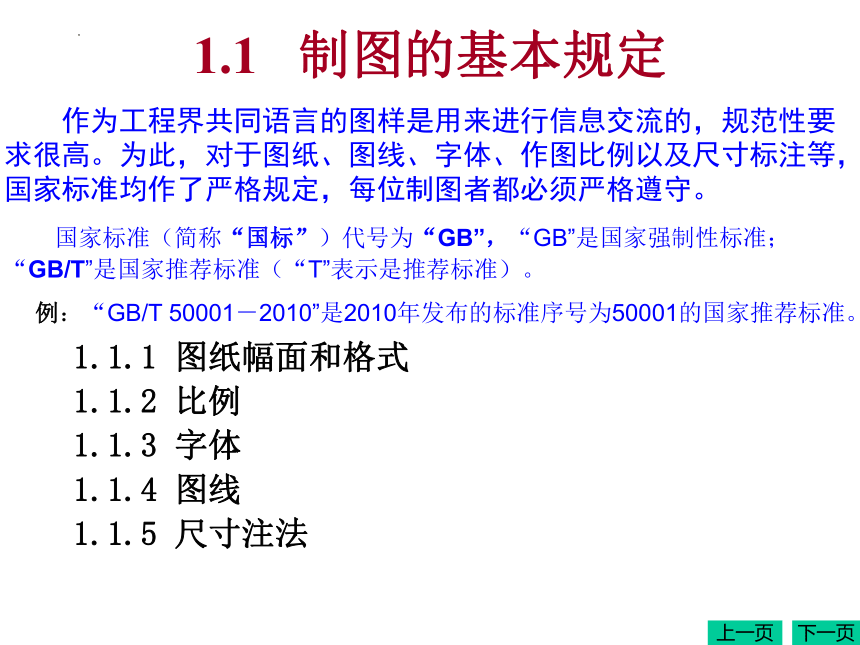

1.1 制图的基本规定
作为工程界共同语言的图样是用来进行信息交流的，规范性要求很高。为此，对于图纸、图线、字体、作图比例以及尺寸标注等，国家标准均作了严格规定，每位制图者都必须严格遵守。
国家标准（简称“国标”）代号为“GB”，“GB”是国家强制性标准；“GB/T”是国家推荐标准（“T”表示是推荐标准）。
例：“GB/T 50001－2010”是2010年发布的标准序号为50001的国家推荐标准。
上一页
下一页
1.1.1 图纸幅面和格式
1.1.2 比例
1.1.3 字体
1.1.4 图线
1.1.5 尺寸注法

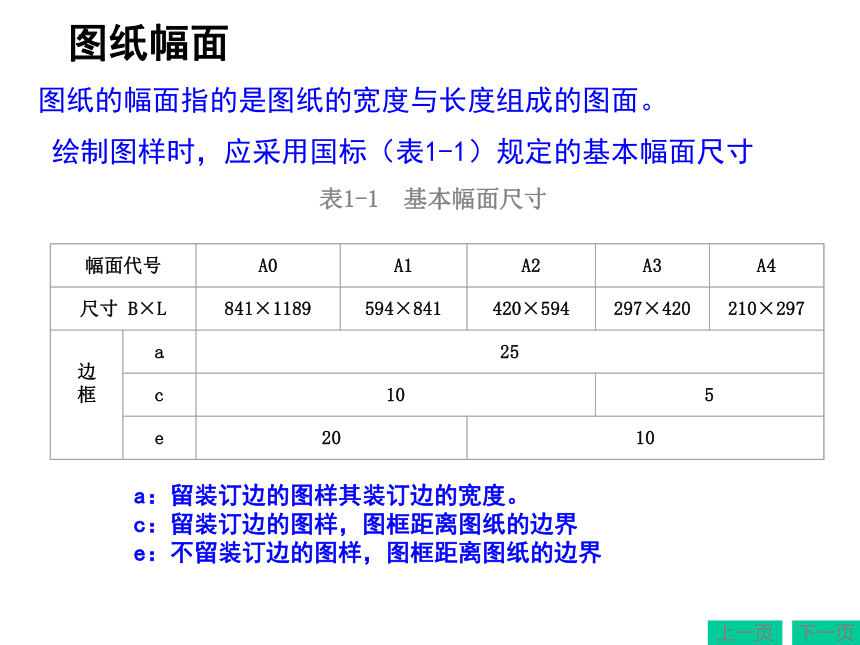

图纸幅面
图纸的幅面指的是图纸的宽度与长度组成的图面。
绘制图样时，应采用国标（表1-1）规定的基本幅面尺寸
表1-1 基本幅面尺寸
幅面代号
A0
A1
A2
A3
A4
尺寸 B×L
841×1189
594×841
420×594
297×420
210×297
边
框
a
25
c
10
5
e
20
10
上一页
下一页
a：留装订边的图样其装订边的宽度。
c：留装订边的图样，图框距离图纸的边界
e：不留装订边的图样，图框距离图纸的边界

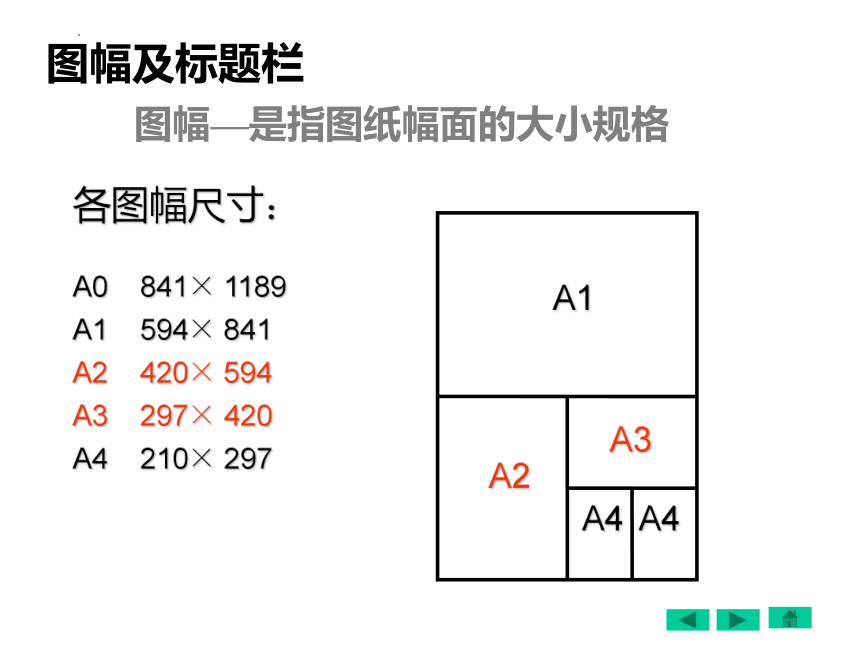

图幅—是指图纸幅面的大小规格
各图幅尺寸：
A0 841× 1189
A1 594× 841
A2 420× 594
A3 297× 420
A4 210× 297
A1
A2
A3
A4
A4
图幅及标题栏

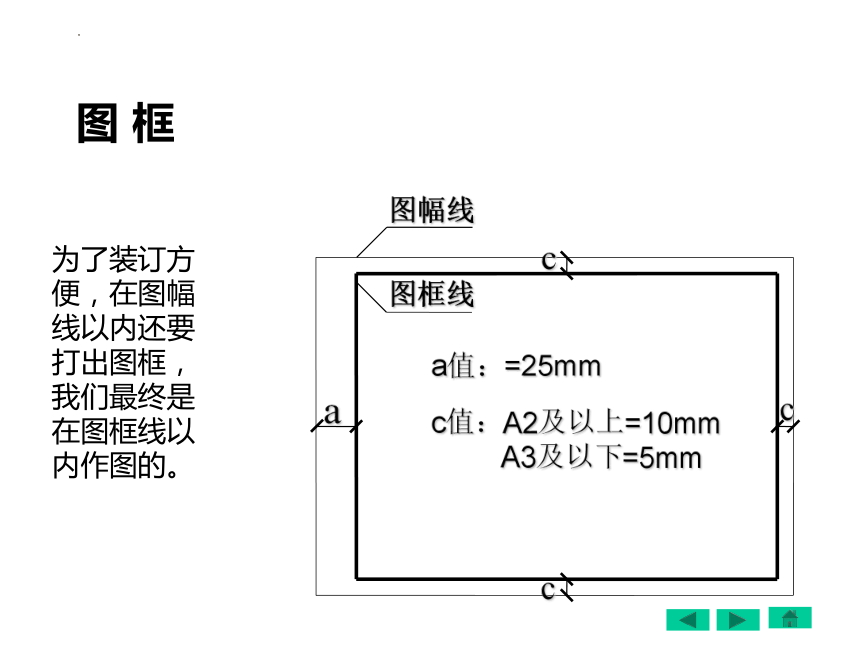

图 框
为了装订方便，在图幅线以内还要打出图框，我们最终是在图框线以内作图的。
a
c
c
c
图框线
图幅线
a值：=25mm
c值：A2及以上=10mm
A3及以下=5mm

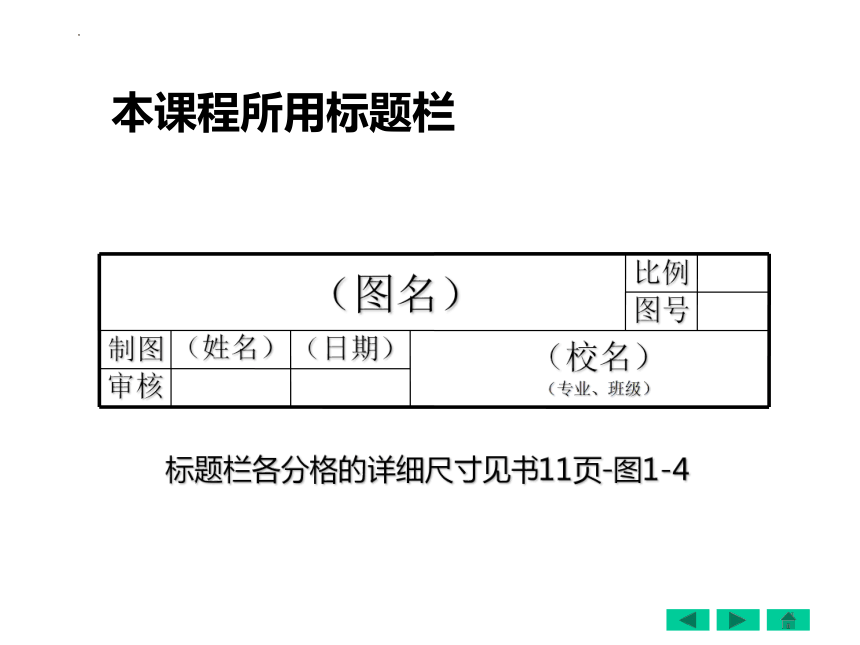

本课程所用标题栏
比例
图号
制图
审核
（图名）
（姓名）
（日期）
（校名）
（专业、班级）
标题栏各分格的详细尺寸见书11页-图1-4

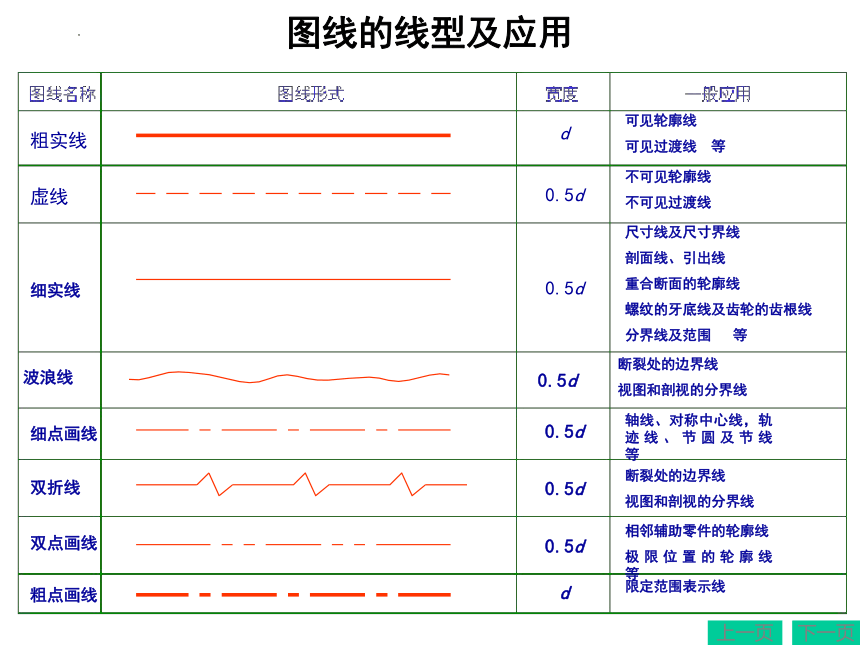

图线的线型及应用
可见轮廓线
可见过渡线 等
粗实线
d
细实线
尺寸线及尺寸界线
剖面线、引出线
重合断面的轮廓线
螺纹的牙底线及齿轮的齿根线
分界线及范围 等
0.5d
波浪线
断裂处的边界线
视图和剖视的分界线
0.5d
细点画线
轴线、对称中心线，轨迹线、节圆及节线 等
0.5d
虚线
不可见轮廓线
不可见过渡线
0.5d
双点画线
相邻辅助零件的轮廓线
极限位置的轮廓线 等
0.5d
粗点画线
限定范围表示线
d
双折线
断裂处的边界线
视图和剖视的分界线
0.5d
上一页
下一页

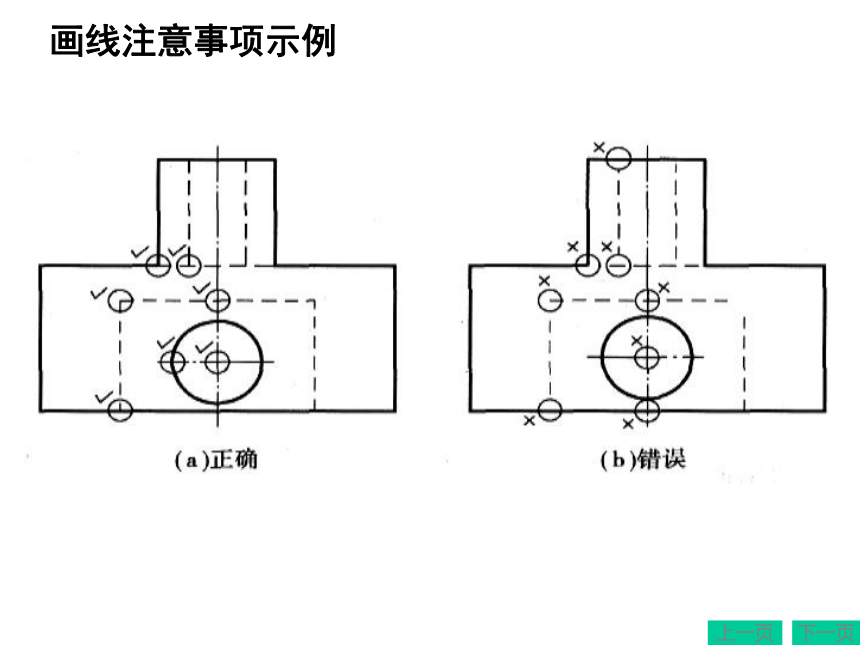

画线注意事项示例
上一页
下一页

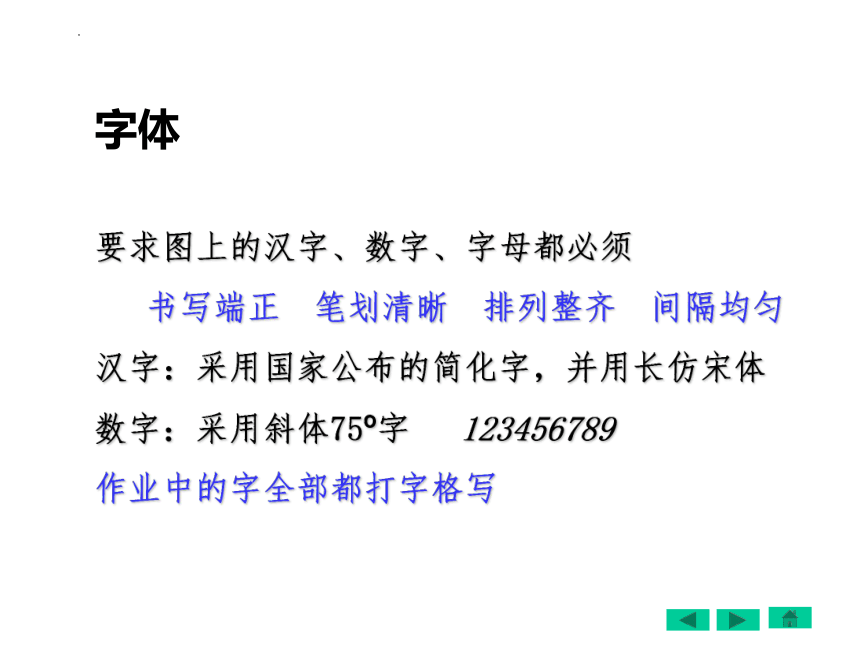

字体
要求图上的汉字、数字、字母都必须
书写端正 笔划清晰 排列整齐 间隔均匀
汉字：采用国家公布的简化字，并用长仿宋体
数字：采用斜体75 字 123456789
作业中的字全部都打字格写
（1）长仿宋体汉字书写
上一页
下一页
1.1.3 字体
汉字要写成长仿宋体，并采用国家正式公布的简化字,汉字高度不小于3.5mm,字宽一般为字高的2/3。长仿宋体的书写要领:横平竖直、起落有锋、结构匀称、写满方格。
长仿宋体汉字示例
（2）字母、数字书写
上一页
下一页
1.1.3 字体
字母和数字分A型和B型。A型字体的笔划宽度d为字高h的1/14，B型字体的笔划宽度d为字高h的1/10。同一图样只允许一种字体。
字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平线成75°角。
比例=图上线段长度/实际线段长度
工程建筑物尺寸很大，不可能按它们的实际尺寸画出，需按一定的比例来缩小；有时局部结构尺寸很小，又需按一定的比例放大来画，所以我们制图时都要选取适当的比例。
1：1 表示图上1mm=实际1mm
1:10 表示图上1mm=实际10mm
比例
剖切符号
索引符号与详图符号
对称符号、指北针、凤玫瑰图
定位轴线
1. 尺寸组成
a、尺寸界线
b、尺寸线
c、尺寸起止符号
d、尺寸数字
尺寸标注
2. 尺寸数字书写方向
线性尺寸数字方向的第一种注写方法：水平尺寸数字字头向上，垂直尺寸数字字头向左，倾斜尺寸数字的字头要保持字头向上的趋势。并尽可能避免在图(a)所示的3O°范围内标注尺寸。当无法避免时，可引出标注,如图(b)。
对于非水平方向的尺寸，其数字也允许注写在尺寸线的中断处。
注意：在同一张图样中应尽可能采用一种方法。
上一页
下一页
半径注法
尺寸线一端从圆心开始，另一端画箭头指向圆弧内侧。半径数字前加注半径符号R，较小弧的半径可注写在外侧，较大弧的半径可用折断线表示。
角度标注
角度的尺寸线以细线绘制的圆弧表示，圆弧的圆心为该角顶点，角的两边为尺寸界线。起止符号以箭头表示，如没有足够的空间画箭头，可用圆点代替，角度数字水平注写。
坡度的标注
标高的标注
简化画法
手工绘图工具和用品
图板和丁字尺
丁字尺和三角板
曲线板
圆规
铅笔
其他
上一页
下一页
图板和丁字尺
上一页
下一页
圆规
上一页
下一页
铅笔
上一页
下一页
丁字尺和三角板
上一页
下一页
用丁字尺画水平线
用丁字尺、三角板画垂直线
曲线板
上一页
下一页
曲线板的使用方法
