第二部分建筑构造认知
模块13 楼梯
YCF
01
楼梯的基本知识
03
屋面的节能构造
02
钢筋混凝土楼梯
目录
CATALOG
04
室外台阶与坡道
05
电梯与自动扶梯
02
钢筋混凝土楼梯
13.2.1现浇整体式钢筋混凝土楼梯
13.2.2预制装配式钢筋混凝土楼梯
13.2.1现浇整体式钢筋混凝土楼梯
钢筋混凝土楼梯具有坚固耐久、节约木材、防火性能好、可塑性强等优点，得到广泛应用。按其施工方式可分为现浇整体式、预制装配式和装配整体式三种。现浇整体式钢筋混凝土楼梯结构整体性好，能适应各种楼梯间平面和楼梯形式，充分发挥钢筋混凝土的可塑性。但由于需要现场支模，模板耗费较大，施工受季节影响大，周期较长，并且抽孔困难，不便做成空心构件，因此混凝土用量和自重较大。
按其传力特点及结构形式的不同，可分为板式楼梯和梁板式楼梯。
13.2.1现浇整体式钢筋混凝土楼梯

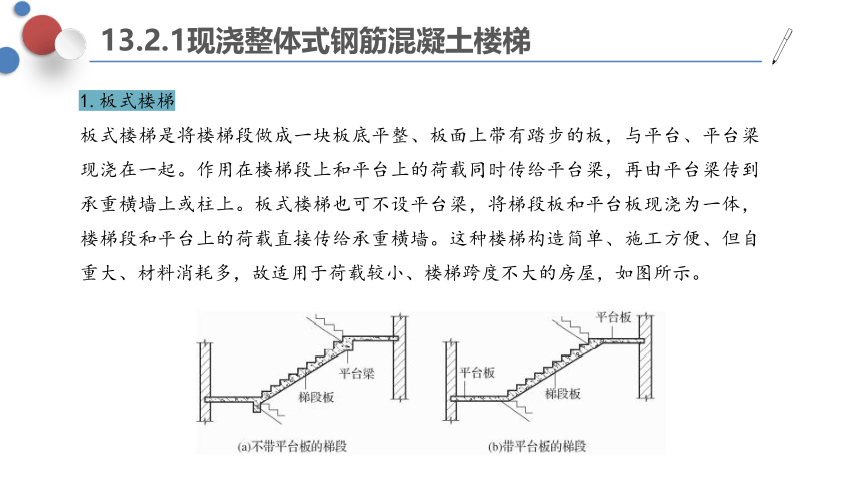

1.板式楼梯
板式楼梯是将楼梯段做成一块板底平整、板面上带有踏步的板，与平台、平台梁现浇在一起。作用在楼梯段上和平台上的荷载同时传给平台梁，再由平台梁传到承重横墙上或柱上。板式楼梯也可不设平台梁，将梯段板和平台板现浇为一体，楼梯段和平台上的荷载直接传给承重横墙。这种楼梯构造简单、施工方便、但自重大、材料消耗多，故适用于荷载较小、楼梯跨度不大的房屋，如图所示。
13.2.1现浇整体式钢筋混凝土楼梯

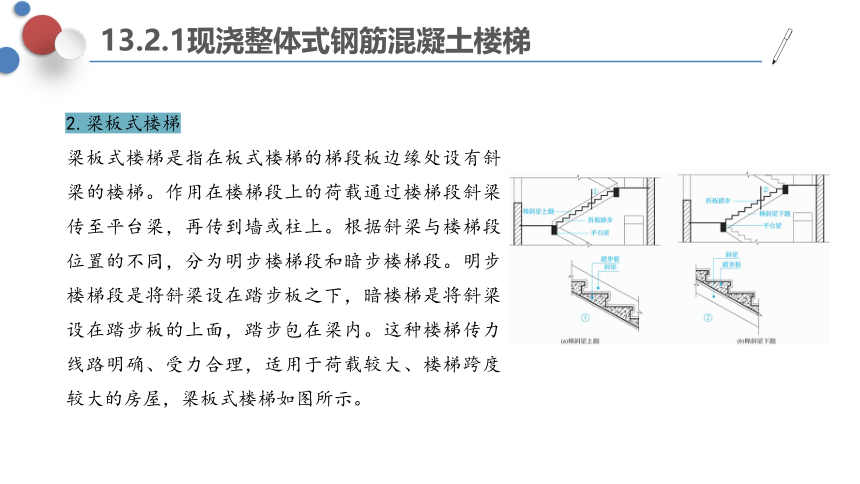

2.梁板式楼梯
梁板式楼梯是指在板式楼梯的梯段板边缘处设有斜梁的楼梯。作用在楼梯段上的荷载通过楼梯段斜梁传至平台梁，再传到墙或柱上。根据斜梁与楼梯段位置的不同，分为明步楼梯段和暗步楼梯段。明步楼梯段是将斜梁设在踏步板之下，暗楼梯是将斜梁设在踏步板的上面，踏步包在梁内。这种楼梯传力线路明确、受力合理，适用于荷载较大、楼梯跨度较大的房屋，梁板式楼梯如图所示。
13.2.2预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯是将组成楼梯的各个部分分成若干个小构件，在预制厂或现场预制，再到现场组装。其具有提高建筑工业化程度、减少现场湿作业、加快施工速度等优点。

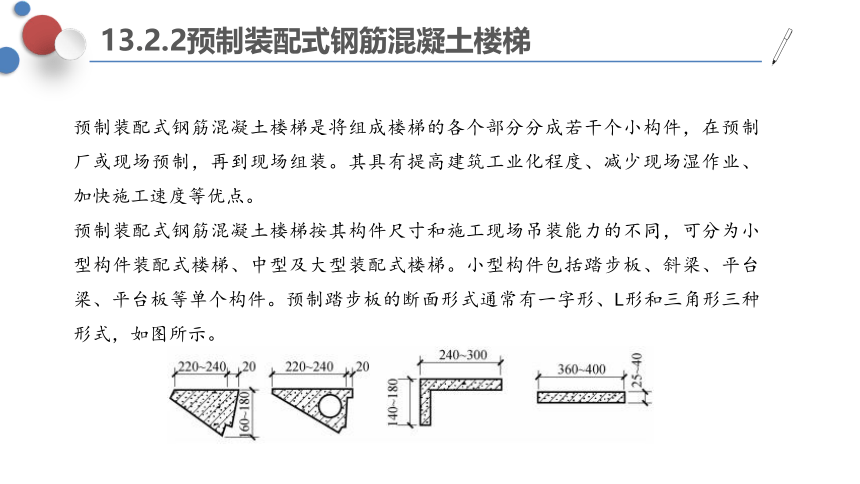

预制装配式钢筋混凝土楼梯按其构件尺寸和施工现场吊装能力的不同，可分为小型构件装配式楼梯、中型及大型装配式楼梯。小型构件包括踏步板、斜梁、平台梁、平台板等单个构件。预制踏步板的断面形式通常有一字形、L形和三角形三种形式，如图所示。
13.2.2预制装配式钢筋混凝土楼梯

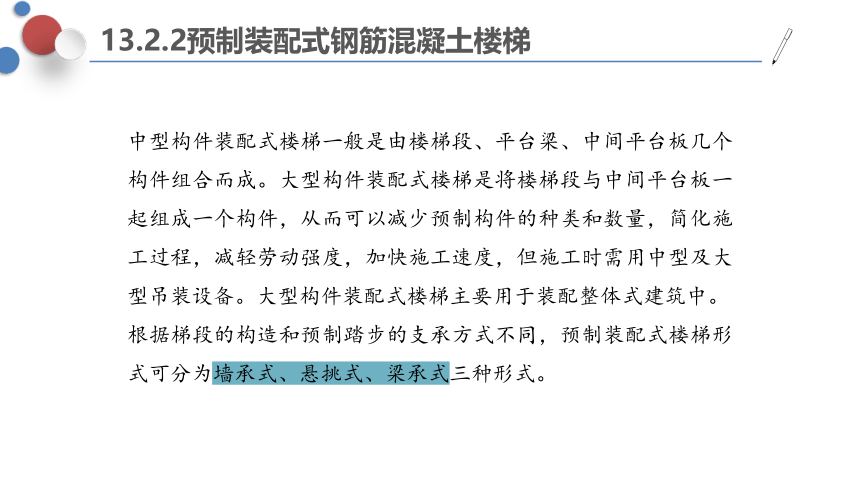

中型构件装配式楼梯一般是由楼梯段、平台梁、中间平台板几个构件组合而成。大型构件装配式楼梯是将楼梯段与中间平台板一起组成一个构件，从而可以减少预制构件的种类和数量，简化施工过程，减轻劳动强度，加快施工速度，但施工时需用中型及大型吊装设备。大型构件装配式楼梯主要用于装配整体式建筑中。
根据梯段的构造和预制踏步的支承方式不同，预制装配式楼梯形式可分为墙承式、悬挑式、梁承式三种形式。
13.2.2预制装配式钢筋混凝土楼梯

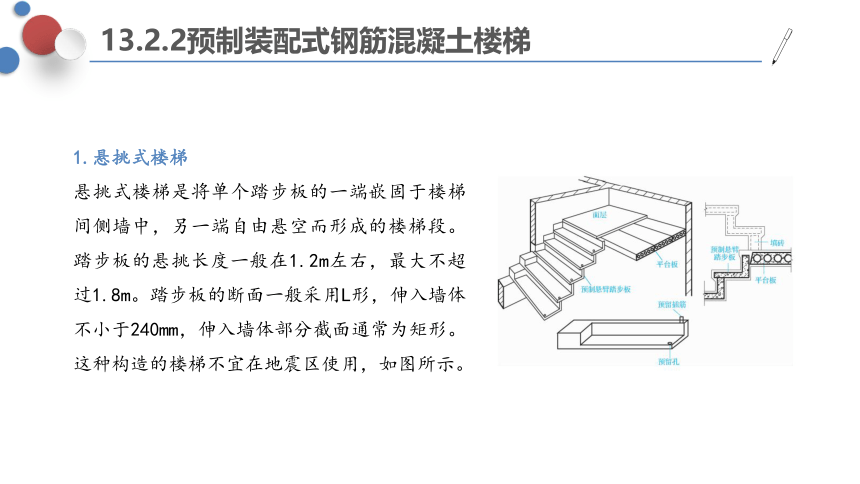

1.悬挑式楼梯
悬挑式楼梯是将单个踏步板的一端嵌固于楼梯间侧墙中，另一端自由悬空而形成的楼梯段。踏步板的悬挑长度一般在1.2m左右，最大不超过1.8m。踏步板的断面一般采用L形，伸入墙体不小于240mm，伸入墙体部分截面通常为矩形。这种构造的楼梯不宜在地震区使用，如图所示。
13.2.2预制装配式钢筋混凝土楼梯
2.梁承式楼梯
梁承式楼梯的楼梯段由踏步板和楼梯段斜梁组成。楼梯段斜梁通常做成锯齿或矩形。锯齿形斜梁支撑L形踏步板，矩形斜梁支撑三角形踏步板，三角形踏步板与斜梁之间用水泥砂浆由下而上逐个叠砌，如图所示。
13.2.2预制装配式钢筋混凝土楼梯
2.梁承式楼梯
梁承式楼梯的楼梯段由踏步板和楼梯段斜梁组成。楼梯段斜梁通常做成锯齿或矩形。锯齿形斜梁支撑L形踏步板，矩形斜梁支撑三角形踏步板，三角形踏步板与斜梁之间用水泥砂浆由下而上逐个叠砌，如图所示。
3.墙承式楼梯
墙承式楼梯指楼梯的踏步板两端都搁置在承重墙上，一般与承重墙同时进行砌筑，即随着楼梯踏步的升高，踏步板与墙体砌筑在一起。墙承式楼梯间中部往往有一道承重墙，阻挡了人们上下楼的视线，因此需在中间开设洞口便于观测。另外，墙承式楼梯破坏了墙体的整体性，不利于在有抗震要求的地区建造。
11.2.1防水屋面的构造层次
1.面层（保护层）
设置平屋顶面层（保护层）的目的是保护防水层。由于屋面坡度较小、排水缓慢，另外，因光照和气候影响导致面层材料迅速老化，所以平屋顶一般应选用防水性能好且单块面积较大的屋面防水材料，并采取有效的接缝处理措施来增强屋面的抗渗能力。目前，在工程中不上人屋面常用玛蹄脂粘结粒径3～5mm的小卵石（俗称绿豆砂）做保护层,上人屋面通常用沥青砂浆铺贴缸砖、大阶砖和混凝土板或在防水层上现浇30～40mm厚的细石混凝土做刚性保护层。
11.2.1防水屋面的构造层次
2.防水层
目前屋面防水构造有柔性防水和刚性防水构造两种类型。
柔性防水构造方式为：防水层是由胶结材料和卷材粘结而成，卷材相互搭接，从檐口到屋脊层层向上铺贴。刚性防水构造目前常用的做法是现浇35～40 mm厚C20细石混凝土，配4～6@150～200双向钢筋。为了防止屋面防水层出现不规则裂缝，为了适应热胀冷缩及防止屋面变形，在屋面板易变形处，如梁、墙等处，或屋面划分面积控制在20～30 m2时，设置分仓缝，分仓缝宽度一般为20mm。
11.2.1防水屋面的构造层次
3.保温层或隔热层
为防止冬、夏季顶层房间过冷或过热，需在屋顶构造中设置保温层或隔热层。保温层、隔热层通常设置在结构层和防水层之间。常用的保温材料有无机粒状材料和块状制品，如膨胀珍珠岩、水泥蛭石、聚苯乙烯泡沫塑料板等。保温层设在结构层上面，在保温层上直接做防水层时，在保温层下要设置隔汽层，隔汽层的目的是防止室内水蒸汽透过结构层，渗入保温层内，使保温材料受潮，影响保温效果。隔汽层的做法通常是在结构层上做找平层，再在其上涂热沥青一道或铺一毡二油。
4.结合层
结合层的作用是让两层构造层次结合牢固，沥青类卷材常用冷底子油做结合层，高分子卷材常用稀释涂料（防水涂料：0.5～1.0的离子水溶液）以6∶4或7∶3比例均匀涂于找平层上。
11.2.1防水屋面的构造层次
5.找平层
为防止防水层与其他构造层结合时，由于基层不平整而残留空气或湿气，在温度变化时极易造成油毡鼓泡，导致防水层破裂，因此需先做找平层，一般采用20～30 mm厚1∶3的水泥砂浆找平。
6.结构层
平屋顶主要采用钢筋混凝土结构。按施工方法不同，有现浇钢筋混凝土结构、预制装配式钢筋混凝土结构和装配整体式钢筋混凝土结构三种形式。
11.2.2防水构造要求
我国《屋面工程质量验收规范》（GB 50207—2012）规定，屋面防水设防应按建筑物不同的类型、重要程度、使用功能、结构特点等划分为四个等级，见表。
11.2.3防水构造方式
按防水层的做法不同，平屋顶的防水构造分为柔性防水屋面、刚性防水屋面和涂膜防水屋面等几种形式。
1.柔性防水屋面构造
柔性防水屋面是将柔性的防水卷材相互搭接并用胶结料粘贴在屋面基层上形成防水能力的。由于卷材有一定的柔性，能适应部分屋面变形，因此称之为柔性防水屋面（也称卷材防水屋面）。
卷材主要有三类：一是高聚物改性沥青卷材，如APP改性沥青卷材、OMP改性沥青卷材等；二是合成高分子卷材，如三元乙丙橡胶类、聚氯乙烯类、氯化聚乙烯类和改性再生胶类等；三是沥青玻璃布油毡、沥青玻璃纤维油毡等。它们的共同优点是弹性好、抗腐蚀、耐低温、寿命长且为冷施工。虽然屋面防水材料的施工方法和要求各有不同，但在构造处理上仍是以油毡屋面防水构造处理原则为基础。
11.2.3防水构造方式
油毡防水屋面构造做法是首先在结构层或保温层上做15～30mm厚1∶3的水泥砂浆找平层。为使第一层热沥青能很好地和找平层结合，通常需先喷刷一层冷底子油。冷底子油即为稀释沥青溶液，能和沥青粘合，又能较好地渗入水泥砂浆，这样能使第一层油毡较好地粘贴固定于基层的找平层上。一般在平屋顶上的防水层需三毡四油。铺贴油毡时，应由下一层向上一层铺贴，上下搭接80～120mm；左右应逆主导风向铺贴，相互搭接100～150mm。也可以逐层搭接半张一次铺贴成二毡三油。当屋面坡度较大时，油毡也可以垂直于屋脊方向铺设，如图所示。
油毡防水层如果裸露在屋顶上，受温度、阳光及氧气等作用容易老化。为保护防水层、延缓沥青老化、增加使用年限，油毡表面需设保护层。
11.2.3防水构造方式
2.刚性防水屋面构造
刚性防水屋面主要是指以密实性混凝土或防水砂浆等刚性材料作为屋面防水层的防水构造方法。其优点是施工简单、经济，但其施工技术要求高，防水层对结构变形敏感，易裂缝而导致渗漏水。防水砂浆屋面应用较少，目前工程中应用较多的是细石混凝土防水屋面的构造。其做法是：采用C20细石混凝土整浇35～40 mm厚防水层，密实并出浆抹光，内配4～6@200双向钢筋，纵横向设置分仓缝，为了有利于伸缩，缝内不能用砂浆填实或有其他杂物，一般采用防水油膏嵌缝，也可用油毡等盖缝。如图所示。
11.2.3防水构造方式
3.涂膜防水屋面构造
涂膜防水是将可塑性和粘结力较强的高分子防水涂料直接涂刷在屋面基层上，形成一层满铺的不透水薄膜层，以形成屋面的防水能力。防水涂料主要有乳化沥青、氯丁橡胶类、丙烯酸树脂类等。按涂膜防水原理，涂膜防水通常分为两大类，一类是用水或溶剂溶解后在基层上涂刷，通过水或溶剂蒸发而干燥硬化；另一类是通过材料的化学反应而硬化。
涂膜的基层应为混凝土或水泥砂浆，要求平整干燥，含水率在8%～9%以下时方可施工。涂膜材料由于具有防水性好、粘结力强、延伸性大和耐腐蚀、耐老化、无毒、冷作业、施工方便等优点，因此具有很好的发展前景。但涂膜防水目前的价格较昂贵。
11.2.3防水构造方式
4.防水屋面的细部构造
屋面防水的细部构造主要有泛水构造和檐口构造，泛水主要指屋面防水层与垂直墙交接处的防水构造处理。檐口构造有无组织自由落水檐口和有组织排水檐口。
1）柔性泛水构造
油毡防水屋面垂直墙处泛水需注意三方面：一是屋面与墙面相交处应用砂浆做成弧形，防止油毡直角折曲；二是油毡在垂直墙面上的铺设方法也是水泥砂浆抹光加冷底子油；三是防水油毡在墙上至少需上翻250 mm高度，并做好油毡的收头处理，通常的处理方法有钉木条、压镀锌铁皮、砂浆嵌固、
油膏嵌固、压混凝土，如图所示。
11.2.3防水构造方式
2）刚性泛水构造
刚性防水屋面的泛水沿墙需上翻至少250mm，并做好收头处理，刚性防水层与凸出屋面的结构相交处应留出宽30mm的分隔缝。泛水与屋面防水层应一次浇筑完成。其构造示意图如图所示。
11.2.3防水构造方式
3）自由落水檐口构造
一般在距檐口0.2～0.5m范围内的屋面坡度不小于15%，檐口处用质量比为1∶2.5水泥砂浆抹面并做滴水线，卷材收头时采用油膏嵌固，如图所示。
11.2.3防水构造方式
4）有组织排水檐口构造
女儿墙带内檐沟檐口构造，如图所示。
女儿墙带外檐沟檐口构造，如图所示。
