第4章 建筑设备施工图识读
建筑设备工程主要包括：
给排水设备
供暖、通风设备
电气设备
燃气设备等

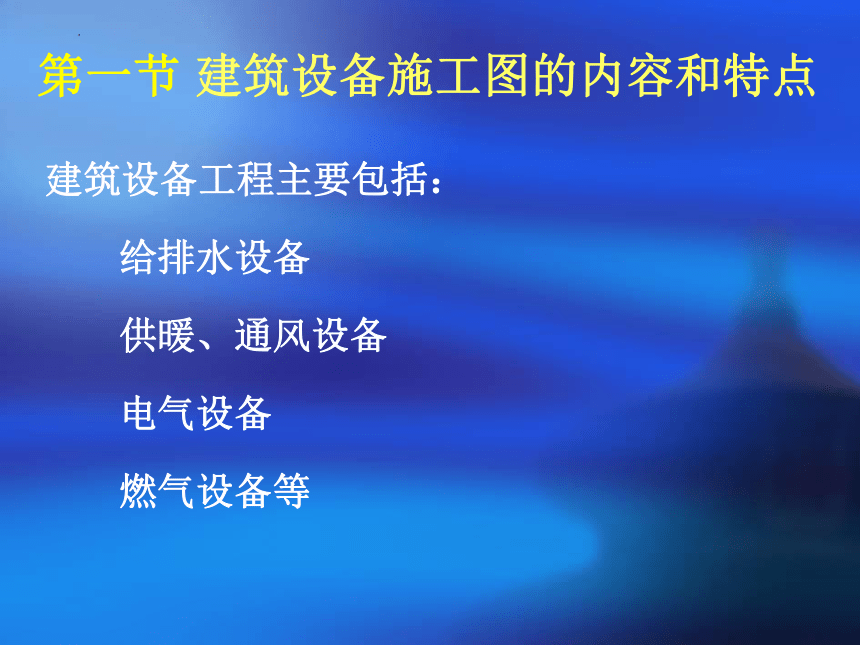

第一节 建筑设备施工图的内容和特点

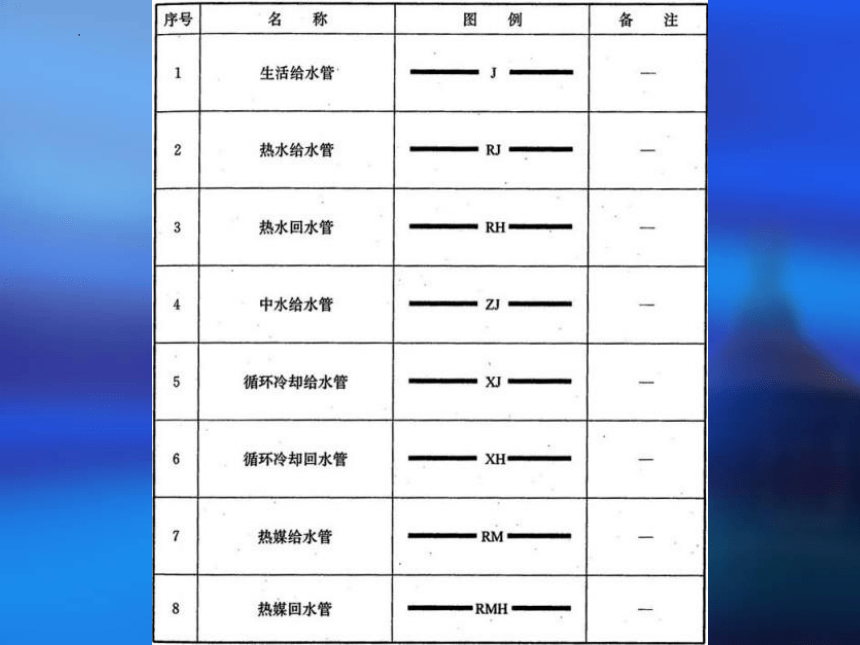

（1）各设备系统一般采用统一的图例符号表示
（2）一般应按下面的顺序进行：
电气系统：进户线→配电盘→干线→分配电板→支线→用电设备。
给水系统：引入管→水表井→干管→立管→支管→用水设备。
（3）各设备系统常常是纵横交错敷设的
（4）各设备系统的施工安装、管线敷设与土建施工是相互配合的

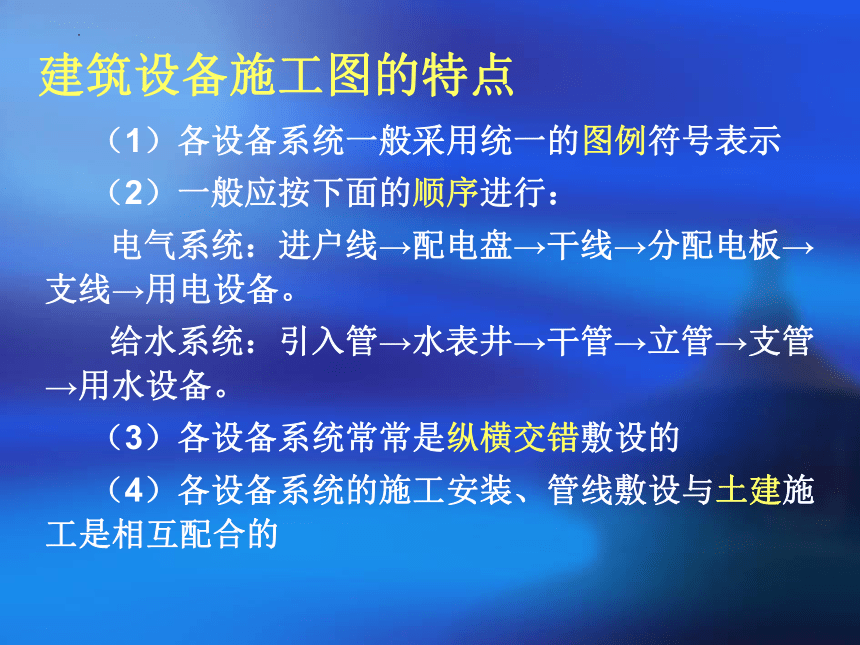

建筑设备施工图的特点
一、室内给排水系统施工图包括：
设备系统平面图、轴测图、详图和施工说明。
二、室外给排水系统施工图包括：
设备系统平面图、纵断面图、详图以及施工说明。

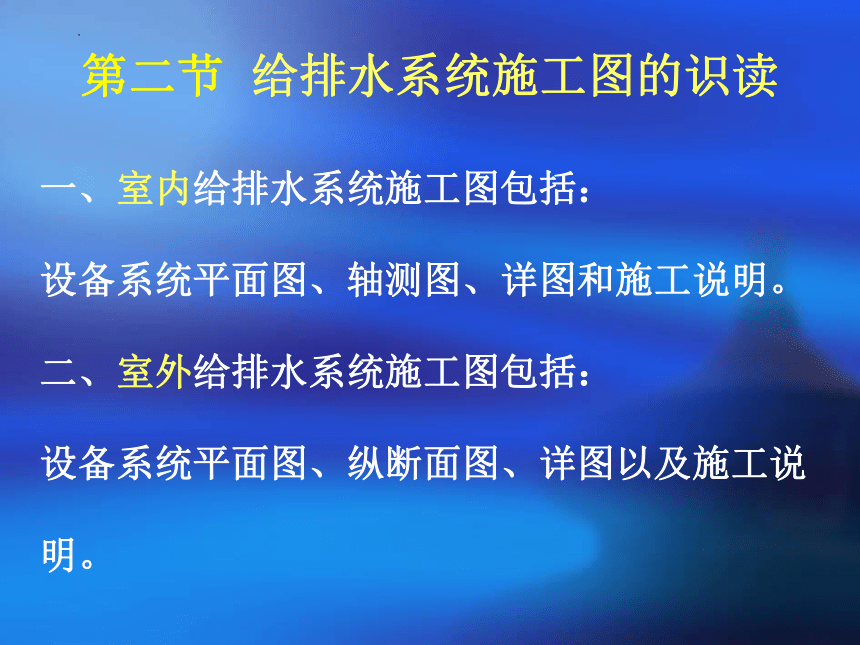

第二节 给排水系统施工图的识读

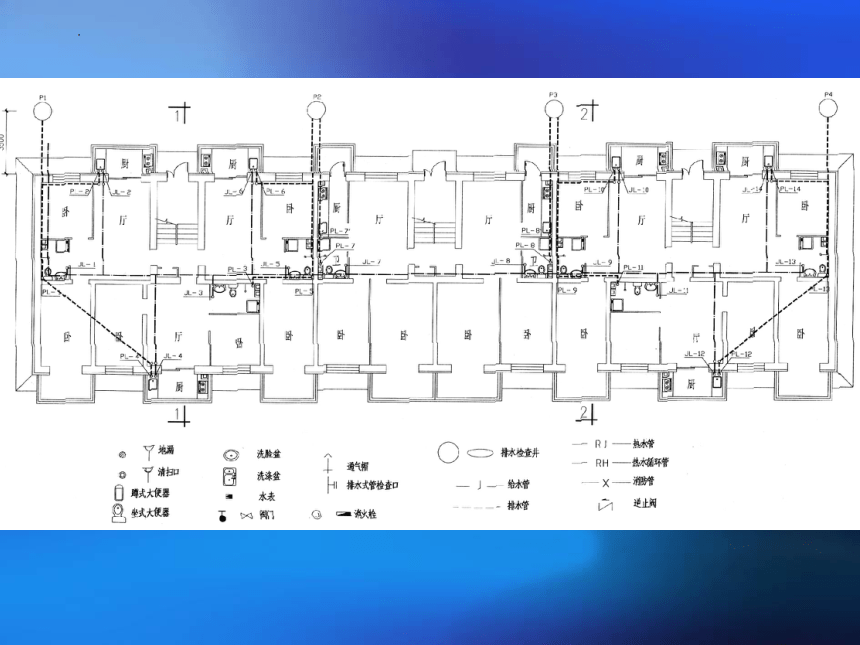

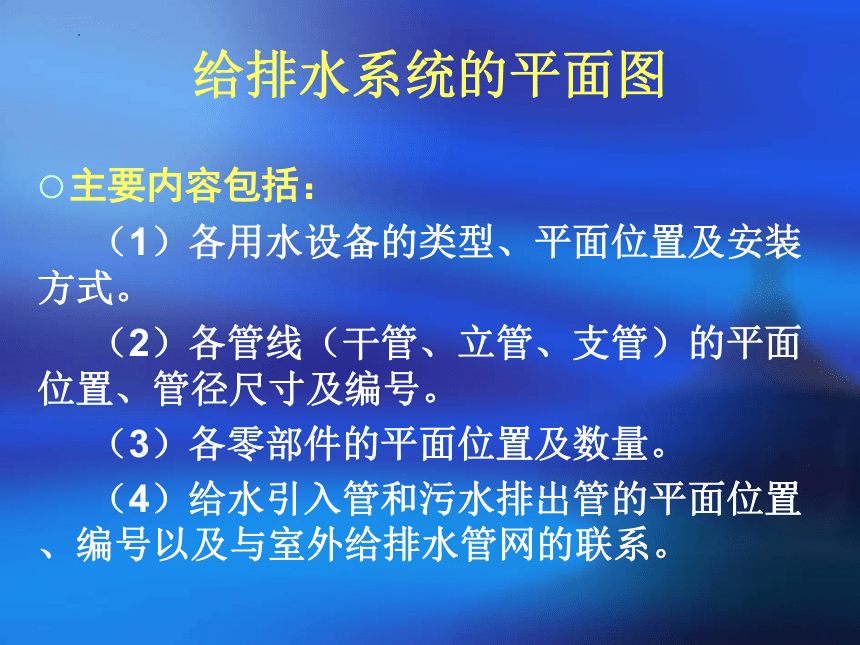

给排水系统的平面图
主要内容包括：
（1）各用水设备的类型、平面位置及安装方式。
（2）各管线（干管、立管、支管）的平面位置、管径尺寸及编号。
（3）各零部件的平面位置及数量。
（4）给水引入管和污水排出管的平面位置、编号以及与室外给排水管网的联系。
给排水系统的轴测图
给排水系统轴测图的内容包括：
（1）明管道系统在各楼层间前、后、左、右的空间位置及相互关系。
（2）注有各管段的管径、坡度、标高和立管编号。
（3）给水阀门、水龙头。
（4）存水弯、地漏、清扫口、检查口等管道附件的位置。
第三节 燃气系统施工图的识读
燃气管道的组成：
1．用户引入管
2．立管
3．干管
4．用户支管
5．用户连接管
燃气施工图的识读
主要内容包括：
燃气施工图一般有平面图、系统图和详图三种，同时还附有设计说明。绘制的方法同给排水施工图一样。
小 结
1．整套的设备工程包括：给排水设备，供暖、通风设备，电气设备，燃气设备等。在识图时，应按一定顺序去读，使设备系统一目了然，更加易于掌握，并能尽快了解全局。
2． 供水按照给水管的平面顺序较容易识读。识读轴测图时，给水系统按照树状由干到枝的顺序，排水系统按照由枝到干的顺序逐层分析，也就是按照水流方向读图，再与平面图紧密结合，就可以清楚地了解到各层的给排水情况。
3．燃气施工图一般有平面图、系统图和详图三种，同时还附有设计说明。绘制的方法同给排水施工图一样。
