(共36张PPT)

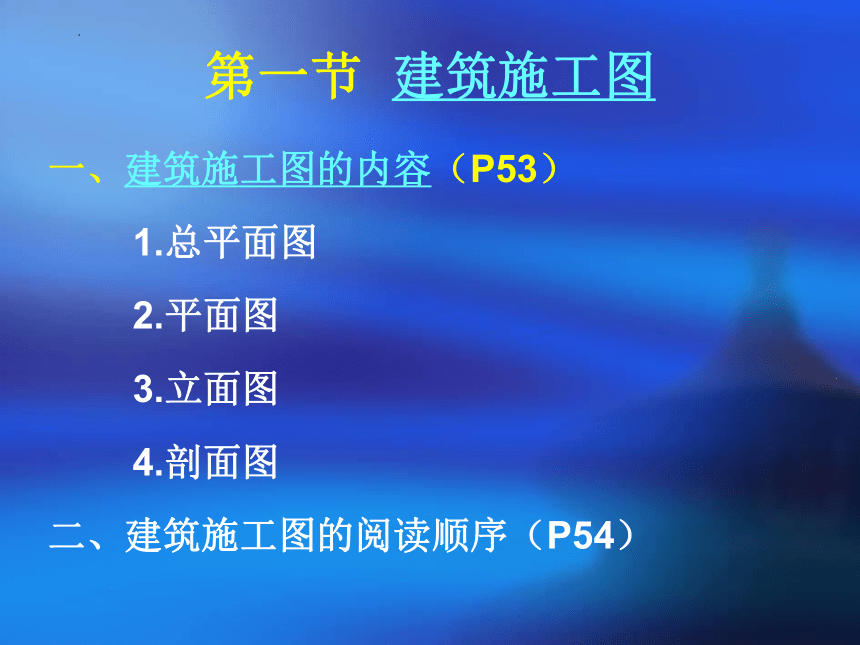

第3章 建筑施工图识读
一、建筑施工图的内容（P53）
1.总平面图
2.平面图
3.立面图
4.剖面图
二、建筑施工图的阅读顺序（P54）
第一节 建筑施工图
（四）定位轴线（P12）
第二节 总平面图的识读
（一）标高符号
（二）其它符号
1.对称符号
2.指北针
（三）常用图例

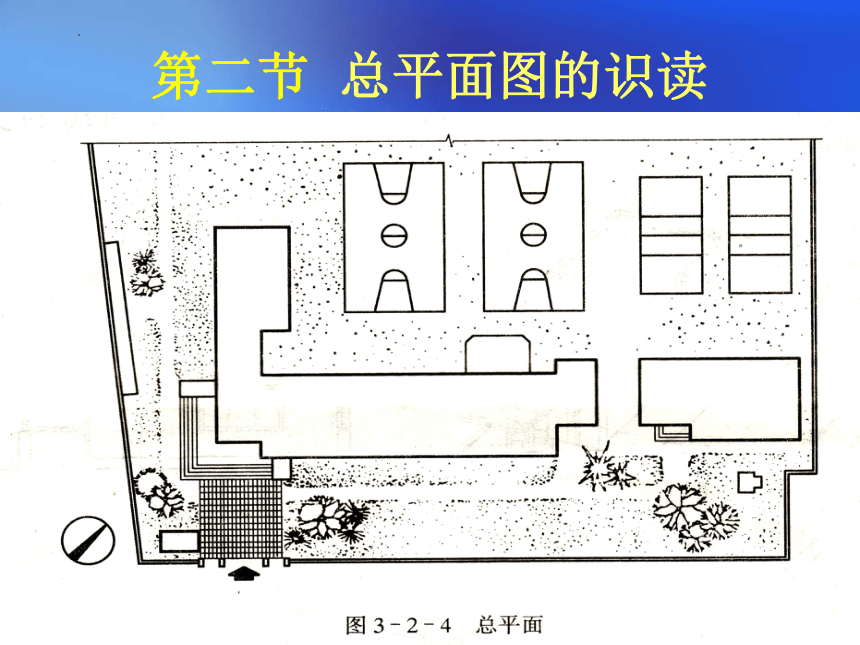

第二节 总平面图的识读
一、识图方法:
①了解图纸的比例、名称。阅读有关文字说明，熟悉图例；
②了解室内外地面标高；
③弄清拟建房屋的位置、朝向；
④了解建筑物周围的道路和绿化规划；
⑤了解房屋与管线走向的关系，管线引入建筑物的具体位置，并注意它们对施工的影响。

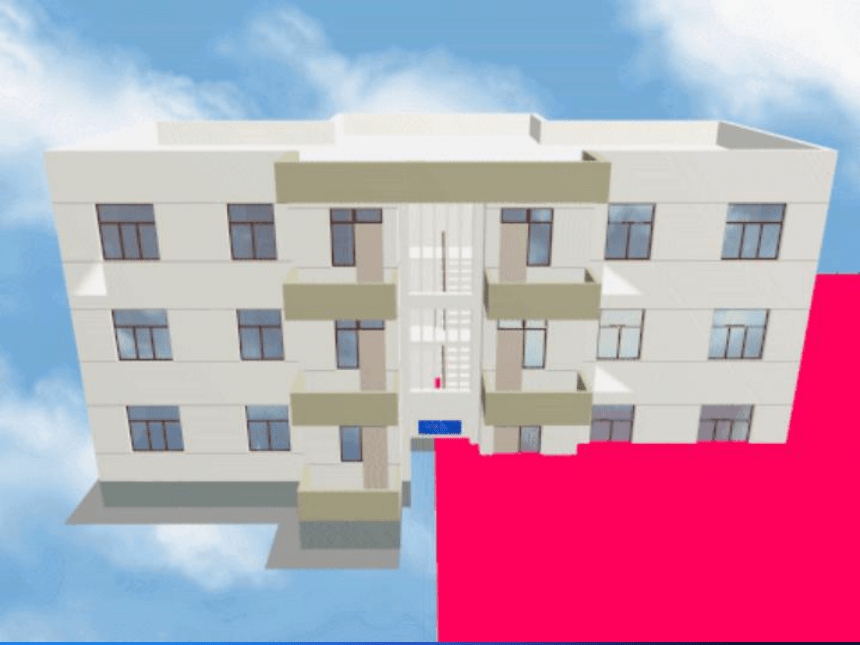

第三节 平面施工图的识读
尺寸标注
一、识读方法：
（1）了解平面图的图名、比例。
（2）了解建筑的朝向。
（3）了解建筑的平面布置。
（4）了解建筑平面图上的尺寸及建筑面积。
（5）了解建筑中各组成部分的标高情况。
（6）了解门窗的位置及编号。
（7）了解建筑剖面图的剖切位置、索引符号。
（8）了解各专业设备的布置情况。
第三节 平面施工图的识读
实训题

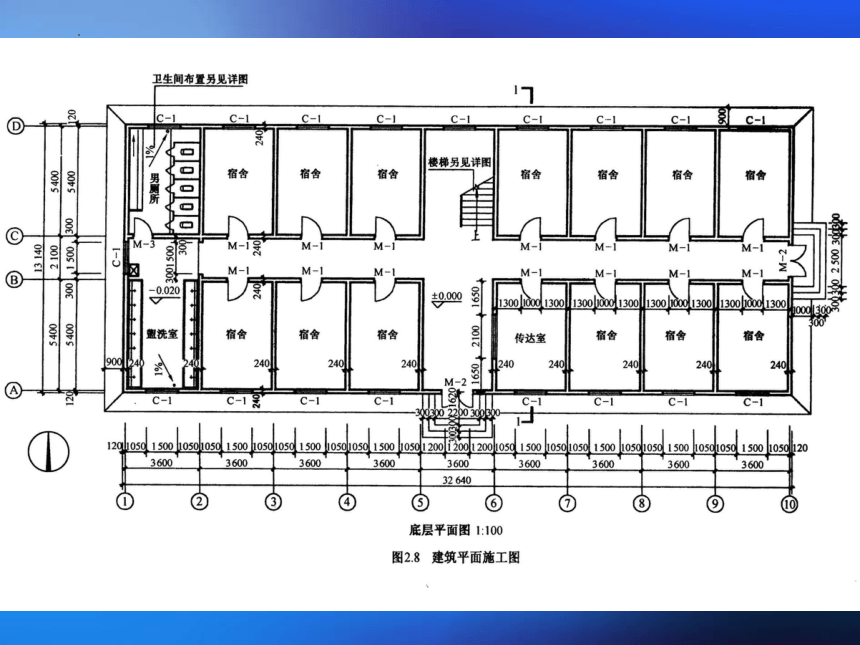

请识读以下建筑平面图，回答以下问题：
（1）本建筑平面图是哪一层？绘制比例是什么？
（2）根据指北针，指出房屋的东南西北朝向？
（3）盥洗室的开间、进深，门窗的种类？
（4）室内标高、室外标高各是多少？
一、识读方法：
（1）了解平面图的图名、比例。
（2）了解建筑的朝向。
（3）了解建筑的平面布置。
（4）了解建筑平面图上的尺寸及建筑面积。
（5）了解建筑中各组成部分的标高情况。
（6）了解门窗的位置及编号。
（7）了解建筑剖面图的剖切位置、索引符号。
（8）了解各专业设备的布置情况。
第三节 平面施工图的识读
练 习 题
1、在我国，对应于绝对标高零点的是( )
A.东海平均海平面 B.南海平均海平面
C.渤海平均海平面 D.黄海平均海平面
2、在定位轴线端部注写编号的圆的直径应为( )
A. 6mm B. 7mm
C. 8mm D. 12mm
3、施工图的尺寸界线应用粗实线绘制。( )
练 习 题
1、在我国，对应于绝对标高零点的是( D )
A.东海平均海平面 B.南海平均海平面
C.渤海平均海平面 D.黄海平均海平面
2、在定位轴线端部注写编号的圆的直径应为( C )
A. 6mm B. 7mm
C. 8mm D. 12mm
3、施工图的尺寸界线应用粗实线绘制。( × )

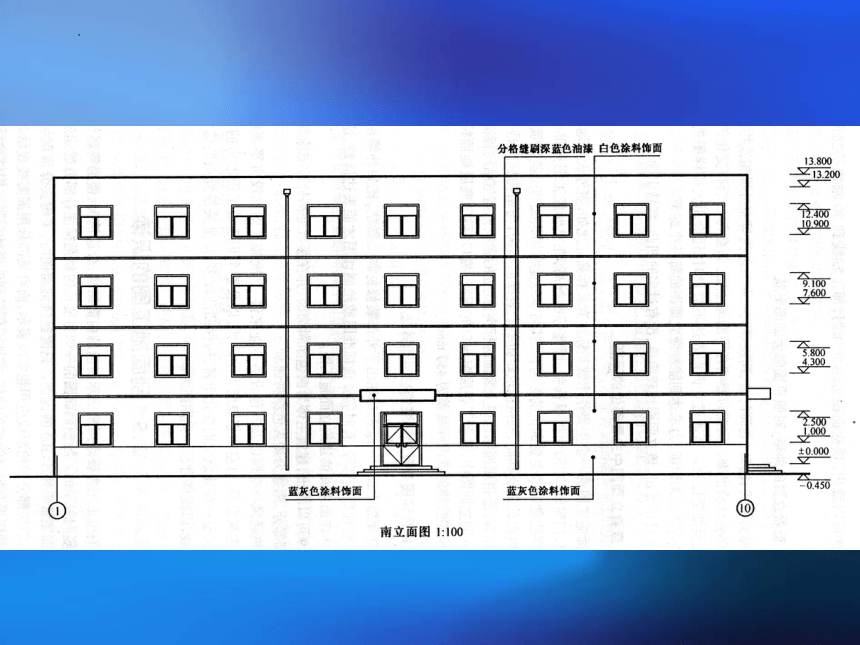

第四节 立面施工图的识读
第四节 立面施工图的识读
一、识图方法：
（1）从图名了解是什么立面、比例。
（2）了解房屋的外部形状和墙体细部构造等情况。
（3）了解房屋外部装修情况。
（4）了解房屋外墙面上门窗的位置、高度尺寸、数量、立面形式等。
（5）了解房屋立面各部位的高度尺寸。

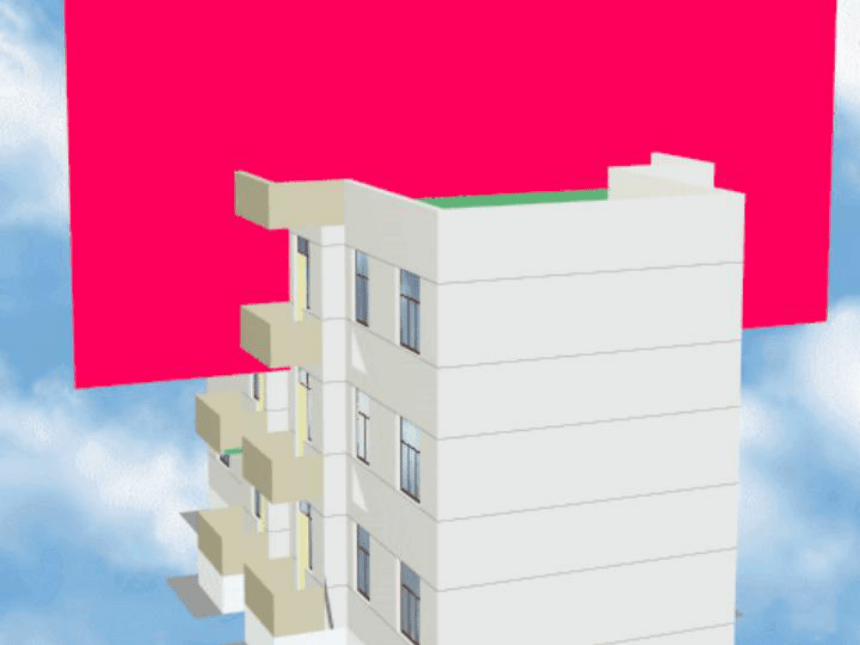

第五节 剖面施工图的识读
一、识图方法：
（1）了解图名、剖切位置及比例。
（2）了解房屋的内部构造和结构形式。
（3）了解房屋各部位的高度和尺寸。
（4）剖面图中不详的地方，可利用详图索引符号另画详图表示。
第五节 剖面施工图的识读
实训题

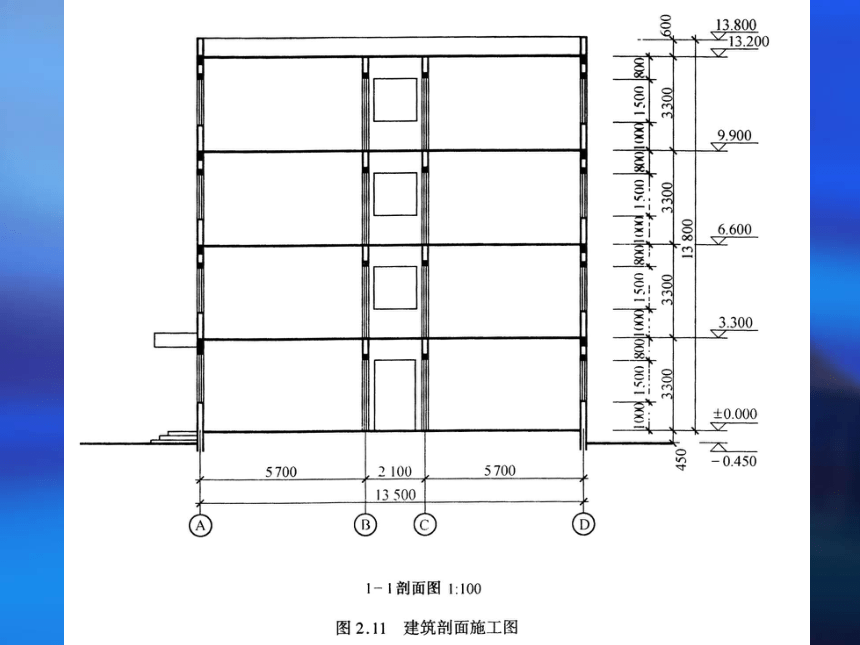

请识读以下建筑剖面图，回答以下问题：
（1）本建筑剖面图主要定位轴线？绘制比例是什么？
（2）休息平台标高、楼层平台标高、屋顶坡度、雨篷底面标高？
（3）窗高、门高、层高、建筑物总高？
第六节 大样详图的识读
一、墙身详图识读方法：
图名和比例
墙脚构造
中间节点
二、楼梯详图
楼梯详图
小 结
1．一套完整的图纸包括房屋建筑施工图、结构施工图、设备施工图，本章重点介绍建筑施工图的内容及识读与绘制方法。
2．建筑施工图包括首页、总平面图、平面图（底层平面图、标准层平面图、顶层平面图）、立面图、剖面图、详图。这些图纸相互对应，完整准确地表达了建筑设计师的意图。
3．建筑总平面图主要表示新建建筑与原有建筑、道路、地形地物的关系，以及其定位依据、定位坐标、平面形状、层数等。
4．建筑平面图说明了建筑物的总体布局、平面形状、内部空间的分割和联系、各部分的尺寸、主要构配件的位置和尺寸等，是施工放线、墙体砌筑、门窗安装以及编制施工图预算的重要依据。
5．建筑立面图用来表示建筑物的立面造型、各主要部件的空间位置及其相互联系，以及外部装饰做法。
6．建筑剖面图是为了清楚地表示出建筑内部垂直方向的构造形式、构件的相互联系等，建筑剖面图需要结合平面图、立面图一起识读。
7．建筑详图是用大比例将结构的细部做法清楚地表达出来，有的详图是取自于有关标准图集，如外墙、檐口、雨篷、勒脚、厨房、卫生间等。
8．在识读建筑施工图的基础上，学习建筑施工图的绘制有助于加深对整套图纸的理解。目前用于辅助建筑设计的软件有很多，具体操作可参阅相关书籍。
Thank You !
