第5章 建筑构造概论
一、民用建筑的分类与等级
建筑的基本概念
建筑是建筑物与构筑物的总称。人为的社会生活环境。

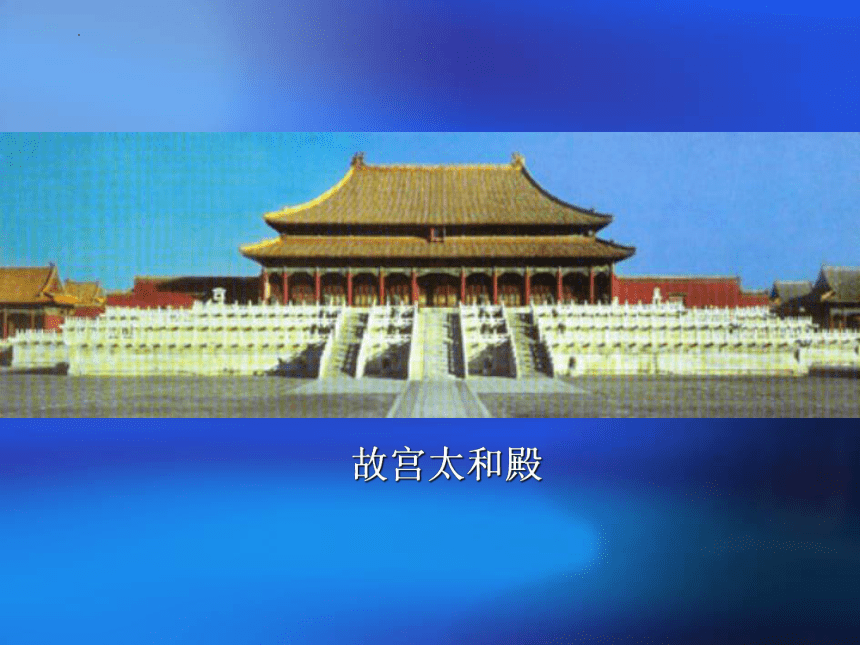

故宫太和殿

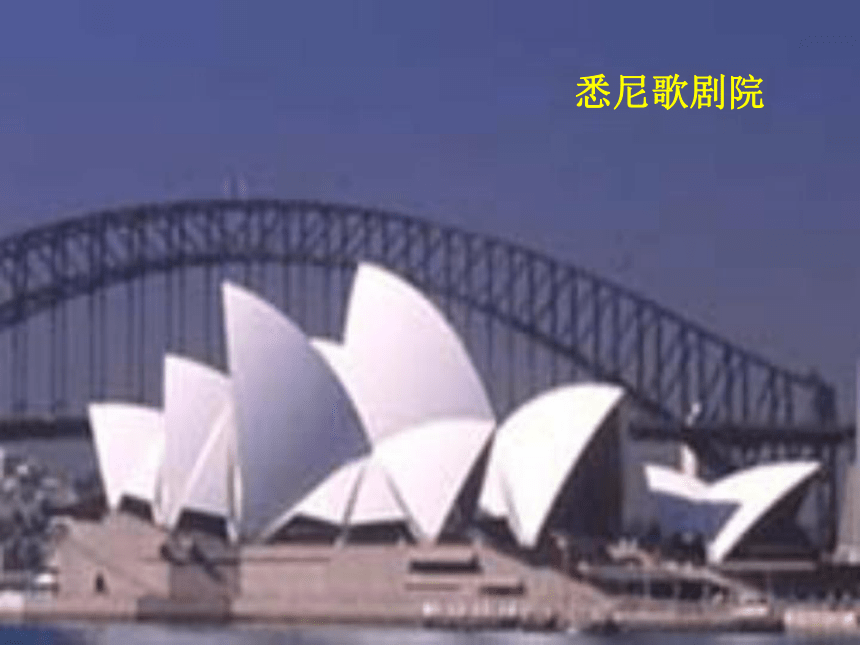

悉尼歌剧院

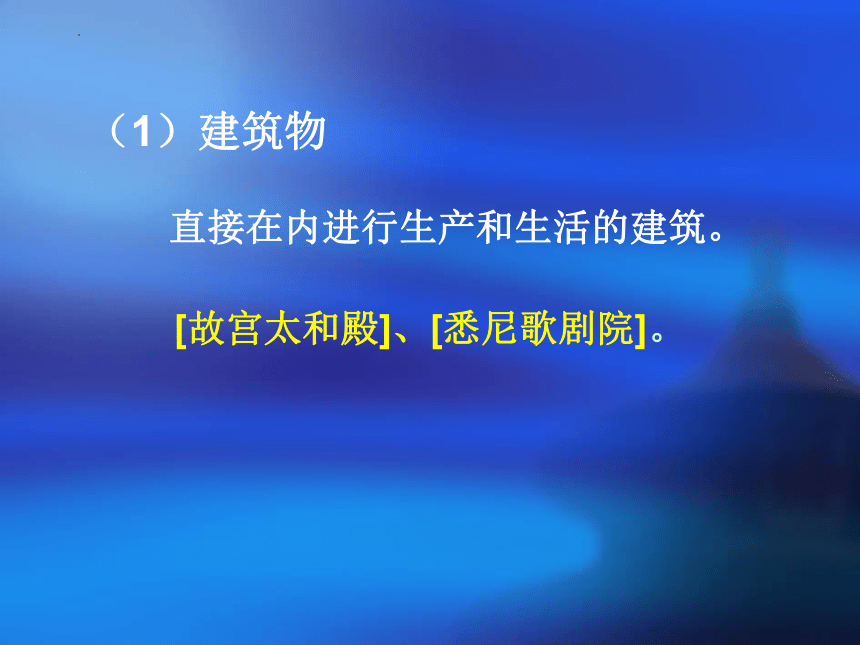

（1）建筑物
直接在内进行生产和生活的建筑。
[故宫太和殿]、[悉尼歌剧院]。

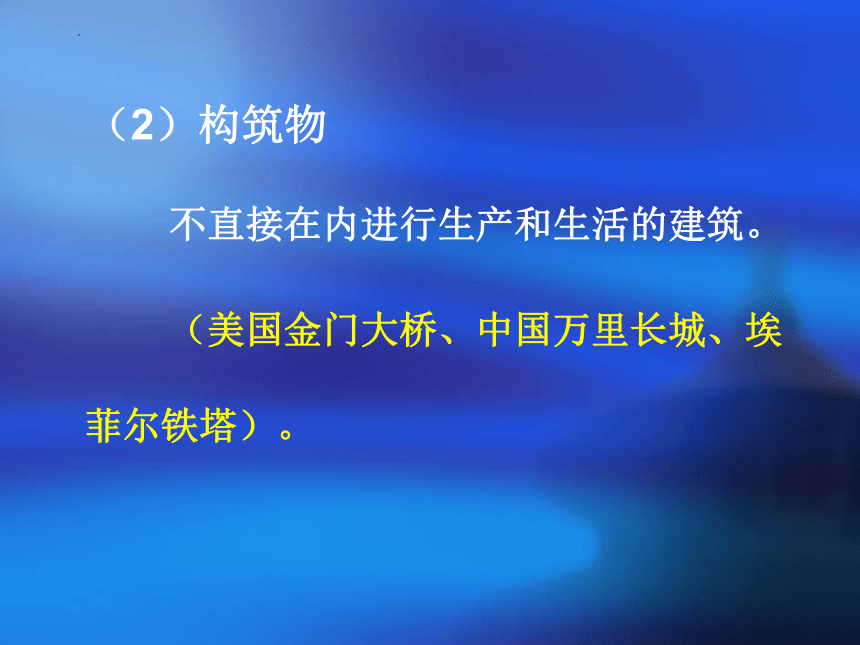

（2）构筑物
不直接在内进行生产和生活的建筑。
（美国金门大桥、中国万里长城、埃菲尔铁塔）。

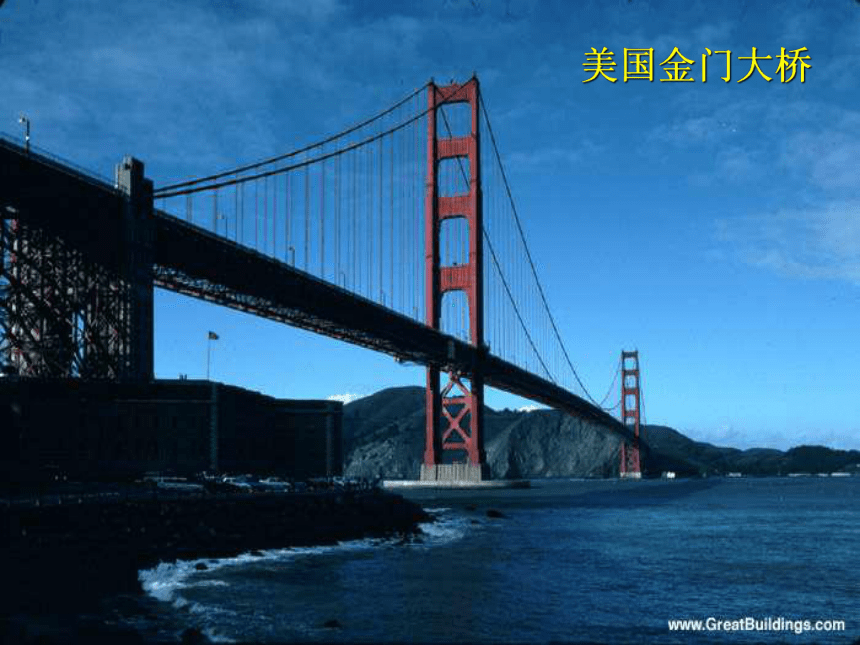

美国金门大桥

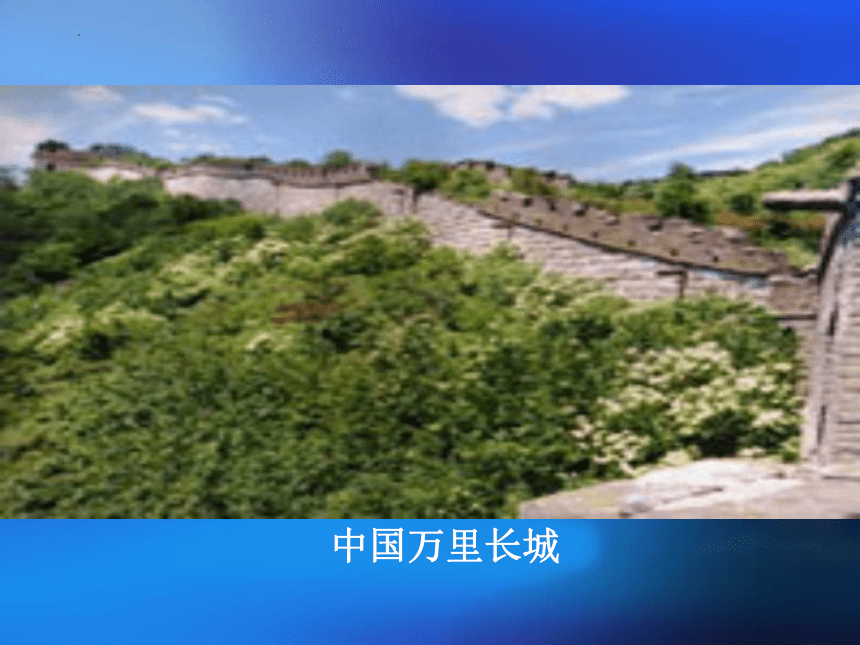

中国万里长城

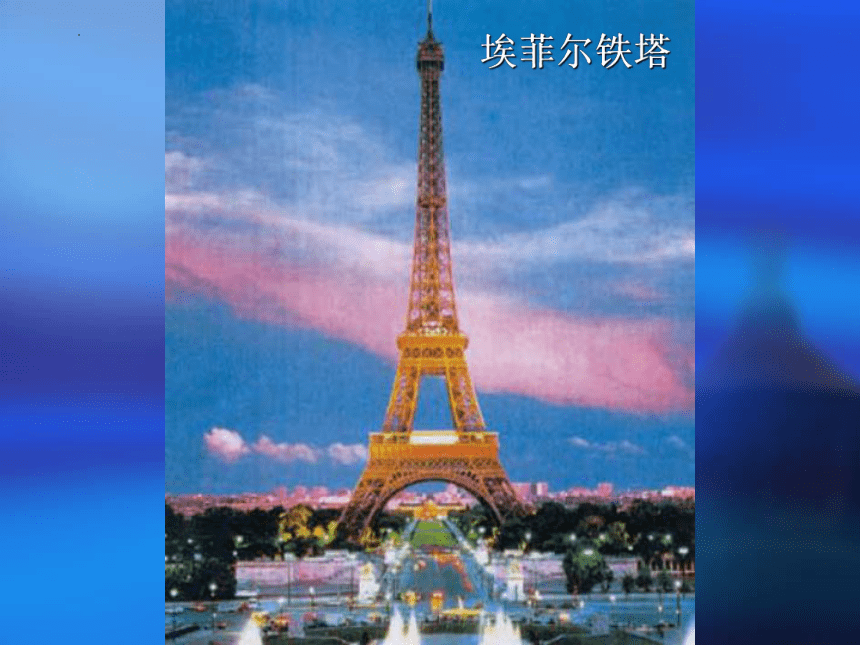

埃菲尔铁塔
民用建筑的分类（P86-87）
按照使用功能分类：居住建筑、公共建筑。
按照规模大小分类：大量性建筑、大型性建筑。
按照层数分类：低层建筑，多层建筑、中高层建筑、高层建筑。
按耐久年限分类 ：分为四级。
按耐火等级分类：分为四级。
二、民用建筑的构造组成
建筑物的构造组成
一幢民用或工业建筑，一般是由基础、墙或柱、楼板层及地坪层、楼梯、屋顶和门窗等部分所组成。
（1）基础
（2）墙与柱
（3）楼板层和地坪层
（4）楼梯
（5）屋顶
（6）门窗
两大类：承重构件和围护构件
三、建筑的标准化与模数协调
（三化一改）
建筑模数
是建筑设计、建筑施工、建筑材料与制品等各部门进行尺度协调的基础。
（1）基本模数
基本模数为100mm，以M表示，即1M=100mm。
（2）导出模数
导出模数分为扩大模数和分模数：
1）扩大模数:为3M，6M，12M，15M，30M，60M共6个。
2）分模数:为1/10M，1/5M，1/2M共3个。
小 结
1.建筑是指建筑物与构筑物的总称，是人为创造的社会生活环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。
2.建筑功能、建筑技术和建筑形象构成建筑的三个基本要素。
3. 按照使用功能分为居住建筑和公共建筑，按规模和数量大小分为大量性建筑和大型性建筑，按层数分为低层、多层、中高层和高层建筑。建筑按耐火等级分类分为四级，依据是耐火极限和燃烧性能。按建筑的耐久年限分类同样分为四级，依据是主体结构的耐久年限。
4. 建筑物要满足适用、安全、经济、美观的要求。
5.GBJ2－86《建筑模数协调统一标准》是为了实现建筑工业化大规模生产。包括建筑模数、基本模数、导出模数。
6.建筑设计包括建筑设计、结构设计、设备设计等三方面的内容。
7.建筑设计的程序：初步设计、技术设计、施工图设计等三个阶段。
8.建筑设计的依据是满足使用功能，体现以人为本的原则，同时考虑自然条件。
Thanks !
