第7 章 墙 体

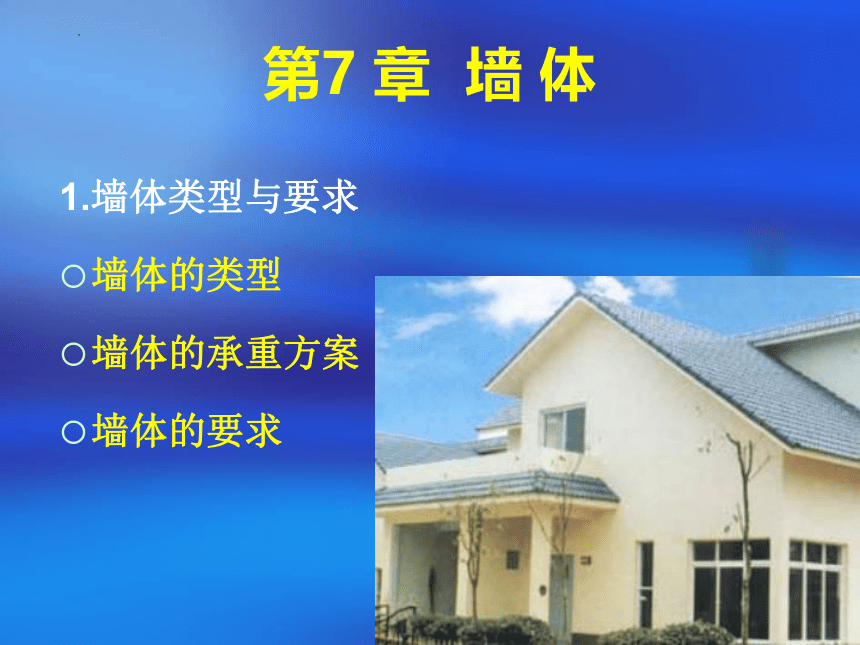

1.墙体类型与要求
墙体的类型
墙体的承重方案
墙体的要求
墙体的类型

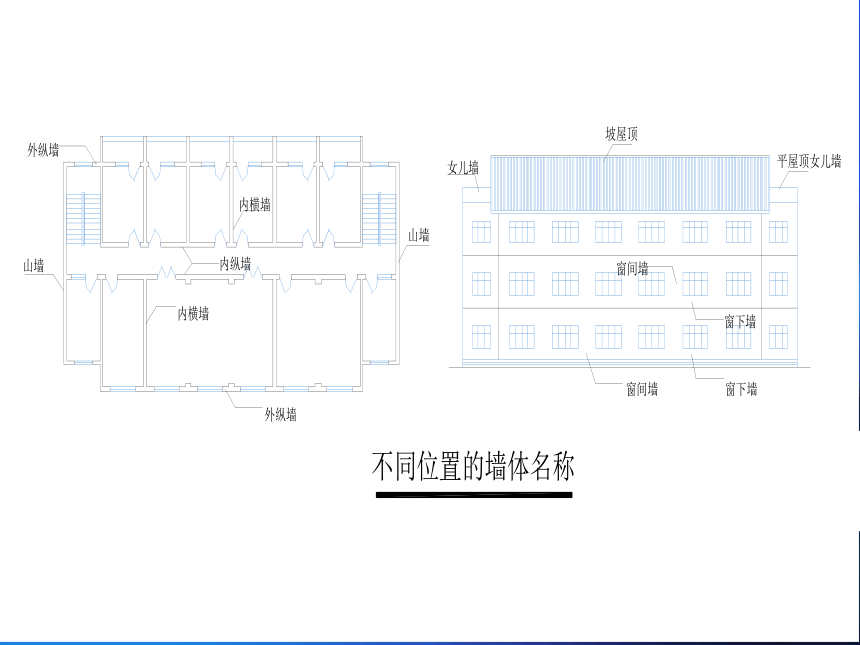

(1)按所处位置可以分为外墙和内墙。
(2)按受力特点不同,有承重墙和非承重墙。
(3)按构造方式不同,有实体墙、空体墙和组合墙。

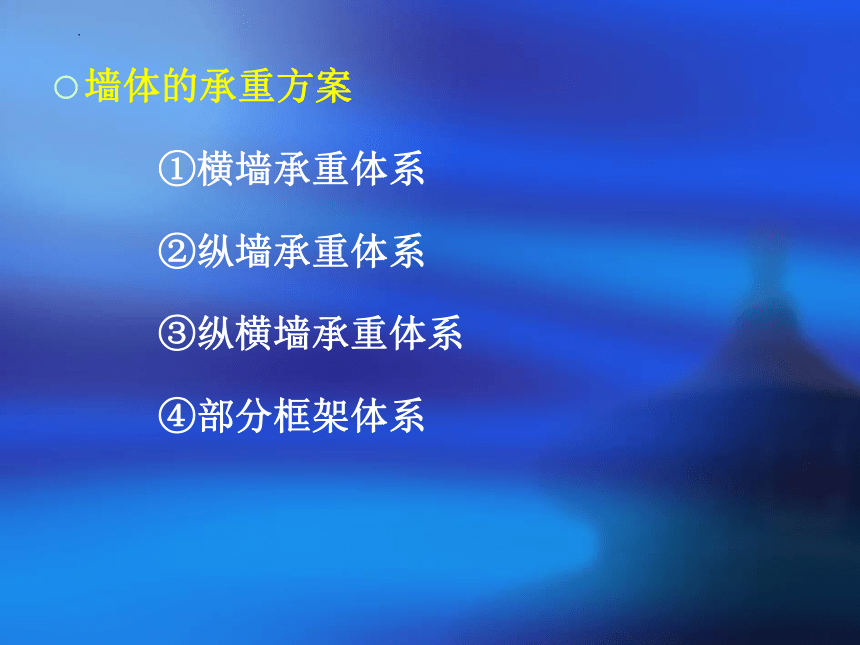

墙体的承重方案
①横墙承重体系
②纵墙承重体系
③纵横墙承重体系
④部分框架体系

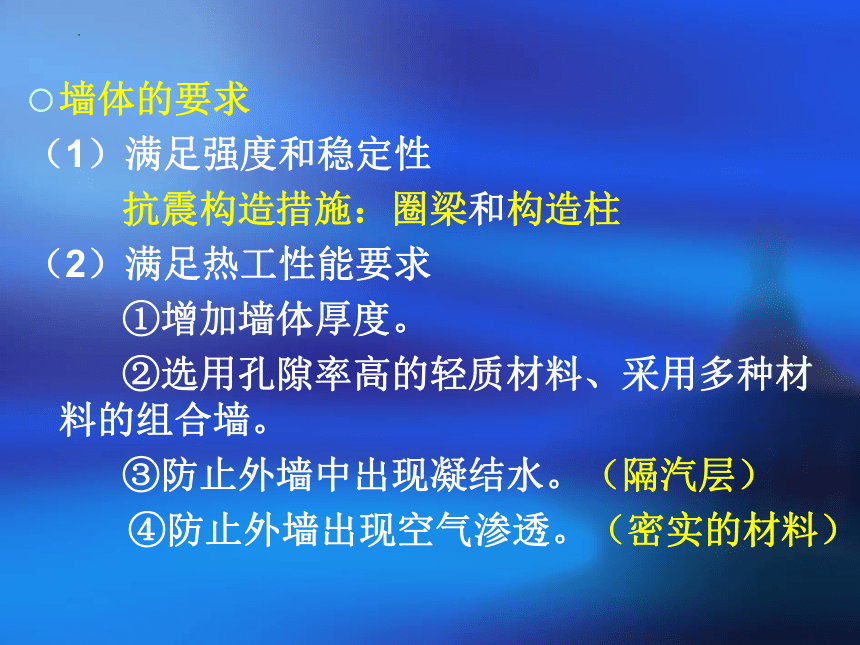

墙体的要求
(1)满足强度和稳定性
抗震构造措施:圈梁和构造柱
(2)满足热工性能要求
①增加墙体厚度。
②选用孔隙率高的轻质材料、采用多种材料的组合墙。
③防止外墙中出现凝结水。(隔汽层)
④防止外墙出现空气渗透。(密实的材料)

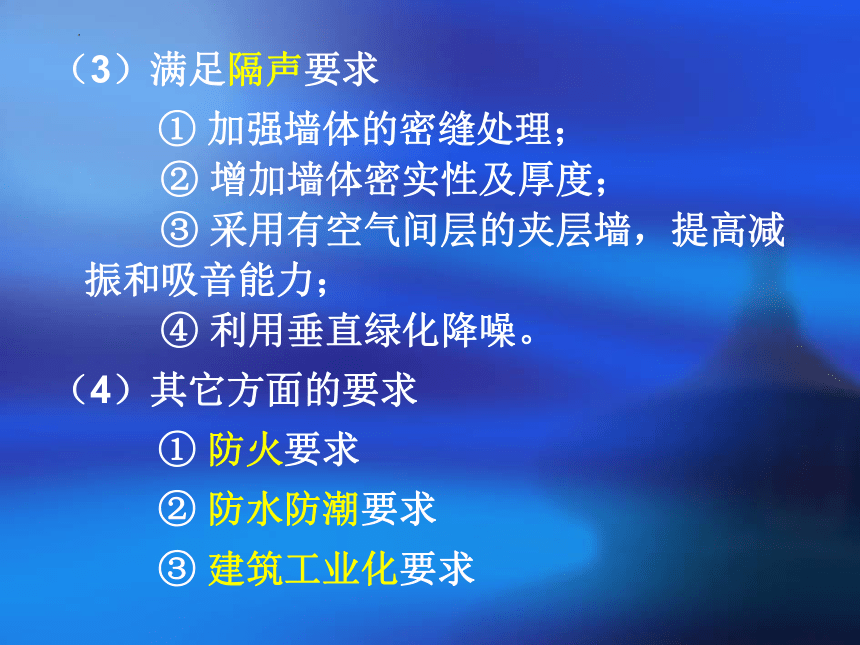

(3)满足隔声要求
① 加强墙体的密缝处理;
  ② 增加墙体密实性及厚度;
  ③ 采用有空气间层的夹层墙,提高减振和吸音能力;
  ④ 利用垂直绿化降噪。
(4)其它方面的要求
① 防火要求
② 防水防潮要求
③ 建筑工业化要求

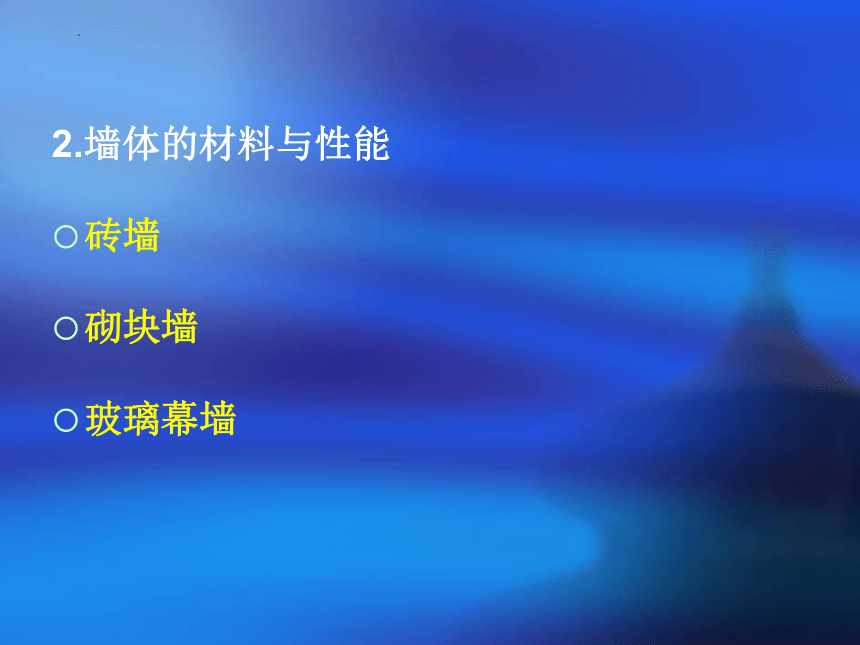

2.墙体的材料与性能
砖墙
砌块墙
玻璃幕墙

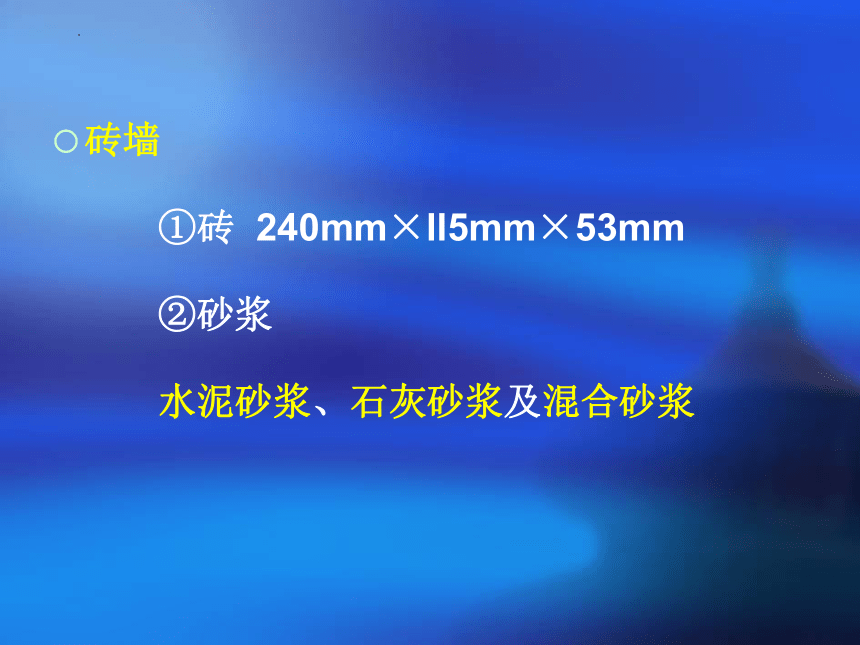

砖墙
①砖 240mm×ll5mm×53mm
②砂浆
水泥砂浆、石灰砂浆及混合砂浆

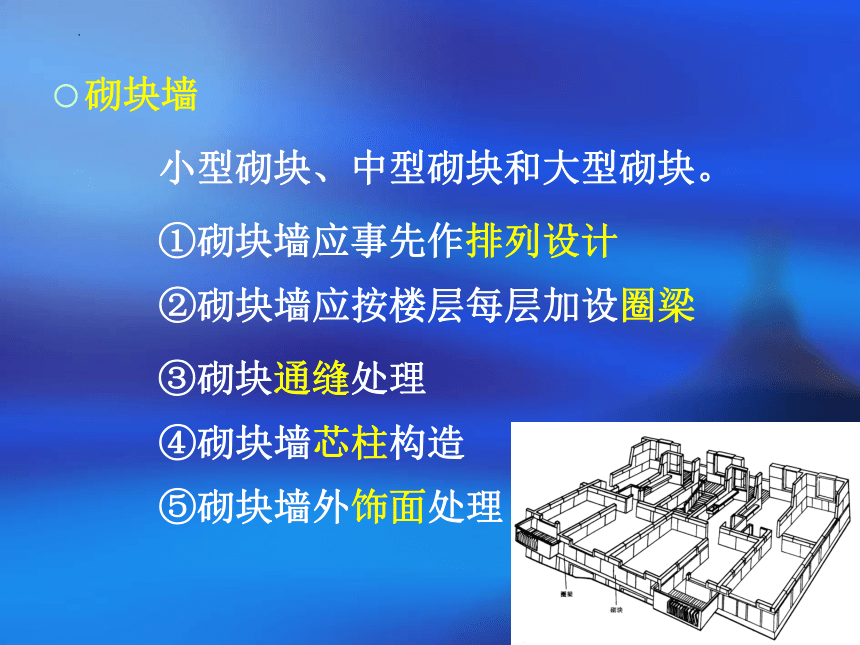

砌块墙
小型砌块、中型砌块和大型砌块。
①砌块墙应事先作排列设计
②砌块墙应按楼层每层加设圈梁
③砌块通缝处理
④砌块墙芯柱构造
⑤砌块墙外饰面处理

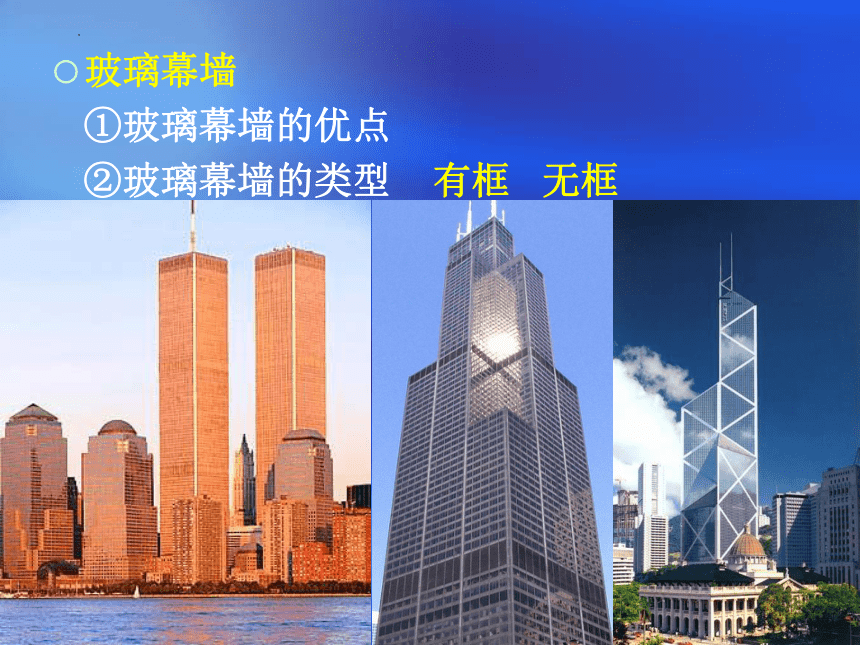

玻璃幕墙
①玻璃幕墙的优点
②玻璃幕墙的类型 有框 无框
3.砖墙的尺寸、组砌方式及细部构造

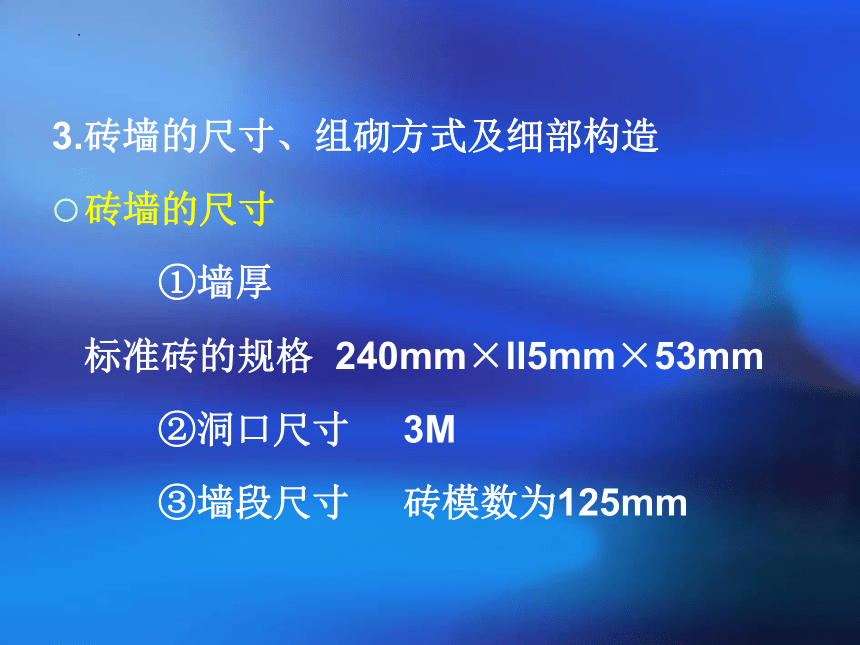

砖墙的尺寸
①墙厚
标准砖的规格 240mm×ll5mm×53mm
②洞口尺寸 3M
③墙段尺寸 砖模数为125mm
国务院办公厅发布了《 关于进一步推进墙体材料革新和推广节能建筑的通知》 ( 国办发[ 2005 ] 33号) , 要求“ 逐步禁止生产和使用实心粘土砖, 积极推广新型墙体材料” 。新型墙体材料发展以节省能源和资源为最大特点,墙体材料的主要原料采用工业废料、低能耗、低污染,提高建筑施工效率。
标准砖
多孔砖
砌块
砖墙的组砌方式
组砌原则:横平竖直、错缝搭接、避免通缝。
(1)实砌砖墙
(2)空斗墙
墙脚构造
(1)勒脚构造
(2)散水
(3)墙身防潮
门窗洞口构造
①过梁
平拱砖过梁、钢筋砖过梁、钢筋混凝土过梁 ②窗台
墙身加固措施
①壁柱
②门垛
③圈梁
④构造柱
3H(1500)
4.隔墙构造
轻骨架隔墙
块材隔墙
板材隔墙


5.墙面装修
抹灰类墙面装修
贴面类墙面装修
铺钉类墙面装修
涂料类墙面装修
裱糊类墙面装修
抹灰类墙面装修
①抹灰的组成
 抹灰一般分三层,即底层、中层、面层。
②常用抹灰种类、做法和应用。
贴面类墙面装修
①面砖饰面
②陶瓷锦砖饰面
③石材类贴面
天然石材、人造石材
铺钉类墙面装修
① 木质板墙面
② 金属薄板墙面
涂料类墙面装修
(1)刷浆饰面
(2)涂料类饰面
①水溶性涂料
②乳液涂料
③溶剂性涂料
④硅酸盐无机涂料
(3)油漆类饰面
裱糊类墙面装修
① 墙纸
② 墙布
特殊部位的墙面装修
6. 管道穿墙的构造处理
图7-37 固定式穿墙管
小 结
墙是建筑物重要的承重结构,设计中需要满足强度、刚度和稳定性的结构要求。同时墙体也是建筑物重要的围护结构,设计中需要满足不同的使用功能和热工要求。墙体按受力特点不同, 有承重墙和非承重墙。墙身的构造组成包括墙脚构造、门窗洞口构造和墙身加固措施等。
隔墙是非承重墙,有轻骨架隔墙、块材隔墙和板材隔墙。
墙面装修分外墙装修和内墙装修。大量性民用建筑的墙面装修可分为抹灰类、涂料类、贴面类和裱糊类。墙面装修的构造层次主要由底层、中层和面层组成。
